Trong thế giới vật lý và điện tử, việc nắm vững công thức tính điện trở song song nối tiếp là kiến thức nền tảng vô cùng quan trọng. Bài viết này sẽ đi sâu vào những khía cạnh cốt lõi của điện trở, từ lý thuyết cơ bản đến các ứng dụng thực tiễn, giúp bạn đọc có cái nhìn toàn diện và áp dụng hiệu quả vào các mạch điện.
Khái Quát về Điện Trở và Định Luật Ohm
Để hiểu rõ hơn về cách thức hoạt động của các mạch điện, việc đầu tiên là cần nắm vững những khái niệm cơ bản về điện trở và định luật nền tảng chi phối nó. Điện trở không chỉ là một đại lượng vật lý mà còn là yếu tố then chốt trong mọi thiết kế mạch điện.
Khái Niệm và Vai Trò của Điện Trở
Điện trở là một đại lượng vật lý đặc trưng cho khả năng cản trở dòng điện của một vật liệu. Nó biểu thị mức độ khó khăn mà các electron gặp phải khi di chuyển qua vật dẫn. Ký hiệu thông thường của điện trở là R, và đơn vị đo là Ohm (Ω). Trong bất kỳ mạch điện nào, điện trở đóng vai trò kiểm soát cường độ dòng điện, điều chỉnh điện áp và bảo vệ các linh kiện khác khỏi dòng điện quá mức. Nhờ có điện trở, chúng ta có thể điều chỉnh độ sáng của đèn, tốc độ của quạt, hay ổn định hoạt độn cho nhiều thiết bị điện tử phức tạp.
Khái niệm và vai trò của điện trở trong mạch điện
Định Luật Ohm: Nền Tảng Tính Toán Điện Trở
Định luật Ohm là một trong những định luật cơ bản nhất trong điện học, mô tả mối quan hệ giữa cường độ dòng điện, hiệu điện thế và điện trở trong một mạch điện. Nội dung định luật phát biểu rằng: “Cường độ dòng điện (I) chạy qua một vật dẫn tỷ lệ thuận với hiệu điện thế (V) đặt vào hai đầu vật dẫn đó và tỷ lệ nghịch với điện trở (R) của vật dẫn.” Định luật này được nhà vật lý người Đức Georg Simon Ohm công bố vào năm 1827 và vẫn là nền tảng cho mọi phân tích mạch điện cho đến ngày nay.

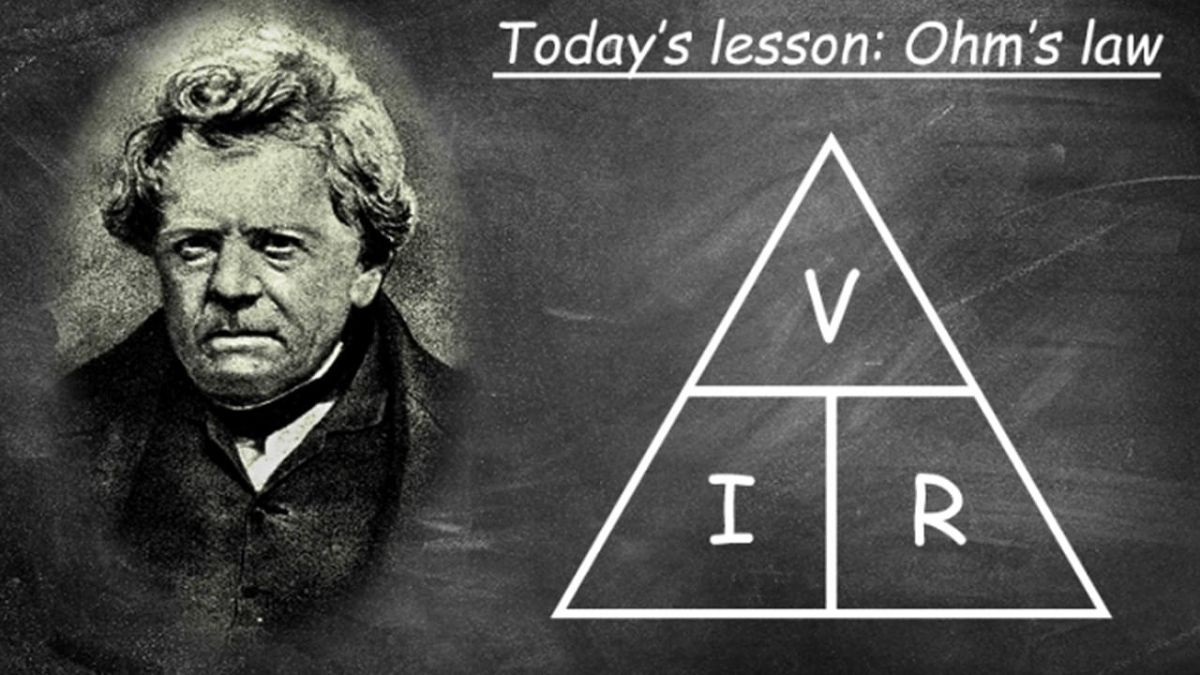

Định luật Ohm cơ bản
Công thức Định luật Ohm: I = V/R
Trong đó:
- I: Cường độ dòng điện, đo bằng Ampe (A).
- V: Hiệu điện thế (điện áp), đo bằng Volt (V).
- R: Điện trở, đo bằng Ohm (Ω).
Từ công thức trên, chúng ta có thể dễ dàng suy ra cách tính điện áp (V = I * R) hoặc điện trở (R = V / I) khi biết hai đại lượng còn lại. Sự hiểu biết vững chắc về định luật Ohm là chìa khóa để phân tích và thiết kế các mạch điện từ đơn giản đến phức tạp.
Các Yếu Tố Ảnh Hưởng đến Giá Trị Điện Trở
Giá trị của điện trở không phải là một hằng số tuyệt đối mà bị ảnh hưởng bởi nhiều yếu tố khác nhau. Việc nắm rõ những yếu tố này giúp chúng ta lựa chọn vật liệu và thiết kế mạch điện phù hợp.
Đầu tiên, loại vật liệu là yếu tố quan trọng nhất. Mỗi vật liệu có một điện trở suất riêng, đặc trưng cho khả năng cản trở dòng điện của nó. Ví dụ, đồng và bạc có điện trở suất rất thấp, được sử dụng làm dây dẫn, trong khi gốm sứ và cao su có điện trở suất cực cao, được dùng làm vật liệu cách điện.
Thứ hai, kích thước hình học của vật dẫn cũng ảnh hưởng trực tiếp đến điện trở. Điện trở tỷ lệ thuận với chiều dài của vật dẫn và tỷ lệ nghịch với tiết diện ngang của nó. Điều này có nghĩa là, một sợi dây dẫn càng dài và càng mảnh thì điện trở của nó càng lớn.
Thứ ba, nhiệt độ cũng là một yếu tố đáng kể. Đối với hầu hết các kim loại, điện trở sẽ tăng lên khi nhiệt độ môi trường tăng. Ngược lại, một số vật liệu bán dẫn hoặc chất siêu dẫn lại có tính chất khác biệt.
Các Công Thức Tính Điện Trở Trong Mạch Điện
Trong thực tế, các linh kiện điện trở thường được mắc nối với nhau theo nhiều cách khác nhau để đạt được giá trị điện trở tổng mong muốn. Hai cách mắc cơ bản và phổ biến nhất là mắc song song và mắc nối tiếp, mỗi cách có một công thức tính điện trở riêng biệt.
Công Thức Tính Điện Trở Mắc Song Song
Khi các linh kiện điện trở được mắc song song, chúng được nối vào cùng hai điểm trong mạch, tạo ra nhiều đường đi cho dòng điện. Trong trường hợp này, điện áp đặt lên mỗi điện trở là như nhau, trong khi tổng dòng điện trong mạch được chia sẻ qua từng nhánh. Mục đích chính của việc mắc song song là làm giảm tổng điện trở của mạch, hoặc cung cấp nhiều đường đi cho dòng điện.
Công thức tính điện trở tương đương (Rt) cho mạch song song gồm N điện trở là:
1/Rt = 1/R1 + 1/R2 + ... + 1/Rn
Công thức tính điện trở tương đương cho mạch song song
Đối với trường hợp đặc biệt chỉ có hai điện trở mắc song song, công thức tính điện trở song song có thể được rút gọn thành:
Rt = (R1 * R2) / (R1 + R2)
Công thức rút gọn cho hai điện trở mắc song song
Đặc Điểm và Ứng Dụng Mạch Song Song
Mạch điện trở song song có một số đặc điểm nổi bật và được ứng dụng rộng rãi trong nhiều lĩnh vực kỹ thuật. Một đặc điểm quan trọng là điện trở tương đương của mạch song song luôn nhỏ hơn giá trị của điện trở nhỏ nhất trong mạch. Điều này làm cho mạch song song trở thành lựa chọn tối ưu khi cần giảm tổng trở hoặc tăng cường độ dòng điện tổng thể đi qua các nhánh khác nhau. Nếu một điện trở trong mạch song song bị hỏng (mở mạch), các điện trở còn lại vẫn có thể hoạt động bình thường, vì dòng điện vẫn có đường khác để đi qua.
Ứng dụng của mạch song song rất đa dạng, từ hệ thống chiếu sáng trong gia đình đến các mạch điện phức tạp hơn trong công nghiệp. Ví dụ, các bóng đèn trong nhà thường được mắc song song để khi một bóng bị cháy, các bóng còn lại vẫn sáng. Trong các bảng mạch in, việc mắc song song các linh kiện nhỏ giúp phân phối tải dòng điện và giảm nhiệt độ hoạt động của từng linh kiện riêng lẻ, từ đó tăng độ bền và ổn định cho hệ thống.

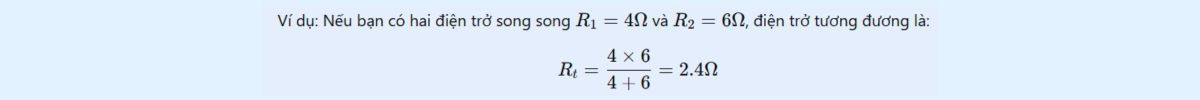

Ví dụ minh họa cách tính điện trở song song
Công Thức Tính Điện Trở Mắc Nối Tiếp
Ngược lại với mắc song song, khi các linh kiện điện trở được mắc nối tiếp, chúng được nối liền kề nhau trên cùng một đường dẫn duy nhất, tạo thành một chuỗi. Trong cấu hình này, dòng điện chảy qua mỗi điện trở là như nhau, trong khi tổng điện áp của mạch được chia sẻ trên từng điện trở. Mục đích chính của việc mắc nối tiếp là tăng tổng điện trở của mạch hoặc phân chia điện áp trên các thành phần khác nhau.
Công thức tính điện trở tương đương (Rt) cho mạch nối tiếp là tổng giá trị của tất cả các điện trở thành phần:
Rt = R1 + R2 + ... + Rn
Công thức tính điện trở tổng cộng trong mạch nối tiếp
Đặc Điểm và Ứng Dụng Mạch Nối Tiếp
Mạch điện trở nối tiếp cũng mang những đặc điểm riêng biệt và có vai trò quan trọng trong kỹ thuật điện. Điện trở tương đương của mạch nối tiếp luôn lớn hơn giá trị của bất kỳ điện trở nào trong mạch. Điều này khiến mạch nối tiếp hữu ích khi cần giới hạn dòng điện hoặc tạo ra một mức sụt áp cụ thể qua từng linh kiện. Một nhược điểm của mạch nối tiếp là nếu bất kỳ điện trở nào bị hỏng (mở mạch), toàn bộ mạch sẽ bị ngắt và ngừng hoạt động.
Các ứng dụng của mạch nối tiếp bao gồm việc giới hạn dòng điện cho đèn LED, tạo ra các bộ chia điện áp để lấy ra một mức điện áp mong muốn từ một nguồn cao hơn, hoặc sử dụng trong các chuỗi đèn trang trí (ví dụ như đèn Giáng Sinh kiểu cũ). Trong các thiết bị đo lường như vôn kế, điện trở nối tiếp được dùng để mở rộng dải đo, cho phép đo điện áp cao hơn mà không làm hỏng thiết bị. Sự hiểu biết về cách các mạch này hoạt động giúp kỹ sư thiết kế các hệ thống điện hiệu quả và an toàn.

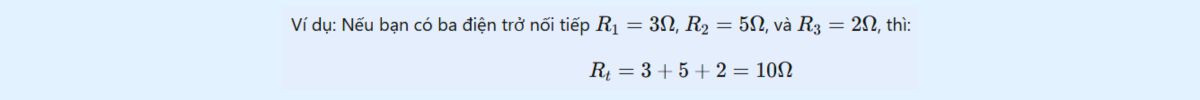

Minh họa ví dụ tính điện trở mắc nối tiếp
So Sánh Mạch Điện Trở Song Song và Nối Tiếp
Việc hiểu rõ sự khác biệt giữa mạch điện trở song song và nối tiếp là rất quan trọng để thiết kế và phân tích mạch điện hiệu quả. Mạch nối tiếp có tổng điện trở tăng lên khi thêm điện trở, làm giảm dòng điện tổng thể, trong khi mạch song song có tổng điện trở giảm đi, cho phép dòng điện tổng thể lớn hơn. Trong mạch nối tiếp, dòng điện là như nhau qua mọi điện trở, nhưng điện áp chia nhỏ. Ngược lại, trong mạch song song, điện áp là như nhau trên mọi điện trở, nhưng dòng điện lại chia nhánh.
Về độ bền và khả năng chịu lỗi, mạch song song thường ưu việt hơn vì sự hỏng hóc của một linh kiện ít ảnh hưởng đến hoạt động của các linh kiện khác. Trong khi đó, một sự cố nhỏ ở mạch nối tiếp có thể làm toàn bộ hệ thống ngừng hoạt động. Do đó, việc lựa chọn cấu hình mắc điện trở phụ thuộc vào mục đích sử dụng cụ thể, liệu bạn cần giới hạn dòng điện, chia điện áp, hay đảm bảo tính liên tục của hệ thống.
Cách Đọc và Xác Định Giá Trị Điện Trở
Để sử dụng điện trở một cách chính xác, bên cạnh việc nắm vững công thức tính điện trở song song nối tiếp, bạn cần biết cách xác định giá trị của chúng. Hầu hết các điện trở đều được đánh dấu bằng mã màu hoặc in trực tiếp giá trị trên thân.
Đọc Điện Trở Bằng Mã Màu
Các điện trở thông dụng thường có kích thước nhỏ, nên việc in trực tiếp giá trị lên thân là khó khăn. Thay vào đó, chúng sử dụng một hệ thống mã hóa bằng các dải màu. Mỗi màu sắc trên thân điện trở đại diện cho một chữ số, một hệ số nhân, hoặc một mức sai số (tolerance).
Một điện trở tiêu chuẩn thường có từ 4 đến 6 dải màu, với ý nghĩa cụ thể:
- Dải 1 và 2: Biểu thị hai chữ số đầu tiên của giá trị điện trở.
- Dải 3: Là hệ số nhân (số mũ của 10).
- Dải 4: Biểu thị sai số cho phép của điện trở (ví dụ, ±5%, ±1%, v.v.).
- Dải 5 và 6 (nếu có): Dải thứ 5 thường là chữ số thứ ba của giá trị, và dải thứ 6 có thể là hệ số nhiệt độ hoặc độ tin cậy.

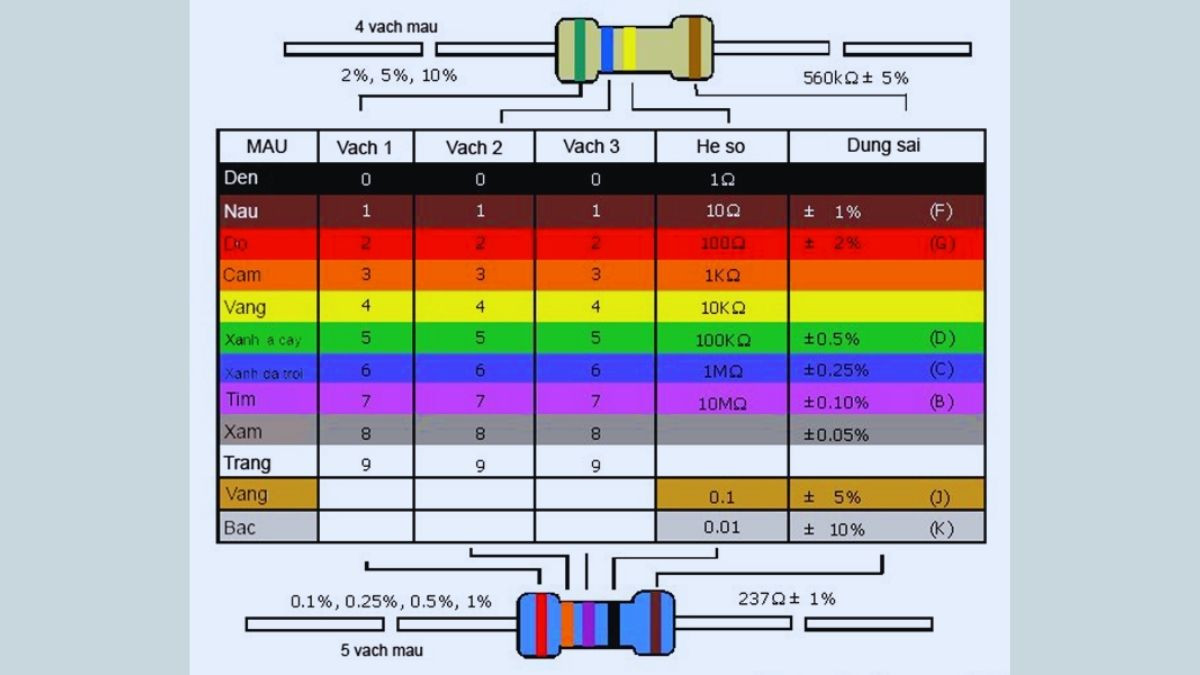

Bảng mã màu để đọc giá trị điện trở
Ví dụ: Một điện trở có các dải màu Đỏ – Tím – Vàng – Vàng kim.
- Đỏ: 2
- Tím: 7
- Vàng: 10^4 (hệ số nhân 10.000)
- Vàng kim: ±5% (sai số)
Giá trị điện trở sẽ là 27 x 10^4 Ω = 270.000 Ω hay 270 kΩ, với sai số ±5%.
Đọc Điện Trở Qua Vòng Màu
Phương pháp đọc điện trở qua vòng màu cũng tương tự như mã màu nhưng áp dụng cho các linh kiện có kích thước lớn hơn hoặc có nhiều vòng màu hơn để biểu thị độ chính xác cao hơn. Các vòng màu được sắp xếp theo một trình tự nhất định, và bạn cần biết bảng giá trị của từng màu để giải mã. Quy trình đọc bao gồm việc nhận diện số lượng vòng màu, sau đó đọc từng vòng theo thứ tự từ trái sang phải (thường bắt đầu từ phía có dải màu gần mép hơn).
Mỗi vòng màu sẽ tương ứng với một giá trị số, một hệ số nhân, và một sai số. Ví dụ, với điện trở 5 vòng màu, ba vòng đầu tiên là chữ số, vòng thứ tư là hệ số nhân, và vòng thứ năm là sai số. Với điện trở 6 vòng màu, vòng thứ sáu thường chỉ ra hệ số nhiệt độ. Việc thực hành thường xuyên với bảng mã màu và các ví dụ cụ thể sẽ giúp bạn nhanh chóng thành thạo kỹ năng này.

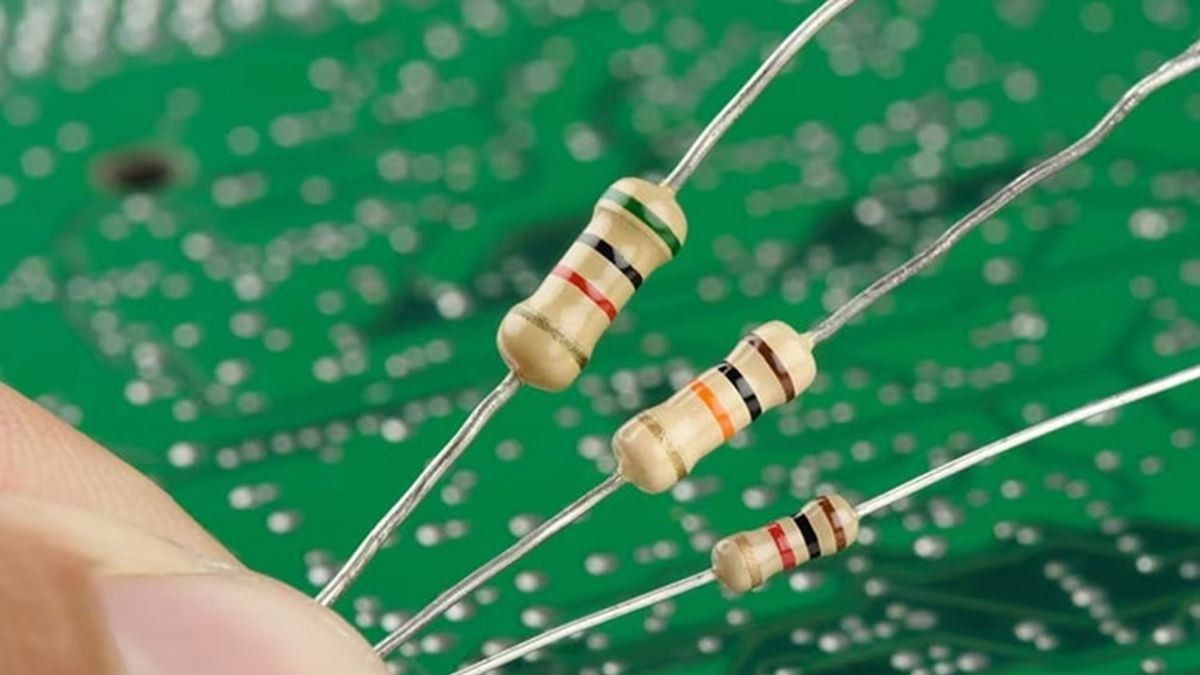

Hướng dẫn đọc giá trị điện trở qua vòng màu
Bảng Mã Màu Điện Trở Chi Tiết
Để hỗ trợ việc đọc điện trở bằng mã màu một cách chính xác, bảng mã màu chi tiết là công cụ không thể thiếu. Bảng này quy định rõ ràng giá trị số, hệ số nhân và sai số cho từng màu sắc.
Ví dụ:
- Đen: 0 (số), x1 (nhân)
- Nâu: 1 (số), x10 (nhân), ±1% (sai số)
- Đỏ: 2 (số), x100 (nhân), ±2% (sai số)
- Cam: 3 (số), x1.000 (nhân)
- Vàng: 4 (số), x10.000 (nhân)
- Lục: 5 (số), x100.000 (nhân), ±0.5% (sai số)
- Lam: 6 (số), x1.000.000 (nhân), ±0.25% (sai số)
- Tím: 7 (số), x10.000.000 (nhân), ±0.1% (sai số)
- Xám: 8 (số), x100.000.000 (nhân), ±0.05% (sai số)
- Trắng: 9 (số), x1.000.000.000 (nhân)
- Vàng kim: x0.1 (nhân), ±5% (sai số)
- Bạc: x0.01 (nhân), ±10% (sai số)
- Không màu: ±20% (sai số)
Nắm vững bảng này là điều kiện tiên quyết để giải mã giá trị của bất kỳ điện trở nào.
Khái Niệm Liên Quan và Ứng Dụng của Điện Trở
Ngoài các công thức tính điện trở song song nối tiếp cơ bản, có nhiều khái niệm và ứng dụng mở rộng giúp chúng ta hiểu sâu hơn về tầm quan trọng của điện trở trong các hệ thống điện phức tạp.
Trở Kháng: Mở Rộng của Điện Trở Trong Mạch Xoay Chiều
Trở kháng (Impedance, ký hiệu Z) là một khái niệm tổng quát hơn điện trở, được sử dụng chủ yếu trong các mạch điện xoay chiều (AC). Trong khi điện trở chỉ mô tả sự cản trở dòng điện một chiều (DC) thì trở kháng lại bao gồm cả sự cản trở từ các linh kiện có khả năng lưu trữ năng lượng như cuộn cảm (kháng cảm) và tụ điện (kháng dung). Trở kháng không chỉ có độ lớn mà còn có góc pha, phản ánh sự lệch pha giữa điện áp và dòng điện trong mạch xoay chiều.
Công thức tính trở kháng tổng thể trong mạch xoay chiều thường phức tạp hơn, có thể được biểu diễn dưới dạng số phức:
Z = R + jX
Trong đó:
- R: Điện trở thuần (Resistance).
- X: Phản kháng (Reactance), bao gồm kháng cảm (XL) và kháng dung (XC).
- j: Đơn vị số ảo.

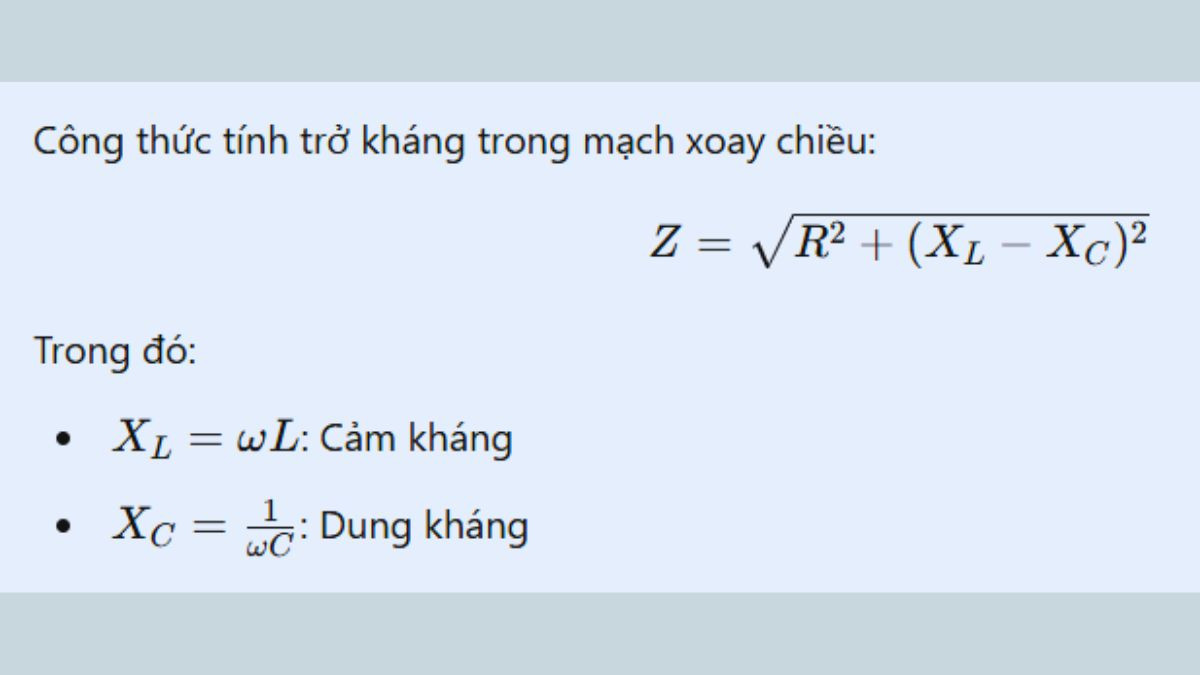

Công thức tính trở kháng trong mạch điện xoay chiều
Trở kháng có nhiều ứng dụng quan trọng trong các hệ thống âm thanh, viễn thông và điện lực. Ví dụ, trong hệ thống âm thanh, loa và ampli cần có trở kháng phù hợp để tối ưu truyền tải công suất và chất lượng âm thanh. Trong đường truyền tín hiệu, việc khớp trở kháng giữa cáp và thiết bị là cần thiết để tránh nhiễu và phản xạ tín hiệu, đảm bảo chất lượng truyền dẫn.
Nguyên Lý Hoạt Động của Dòng Điện và Sự Tiêu Hao Năng Lượng
Dòng điện luôn có xu hướng đi theo con đường có điện trở thấp nhất. Nguyên lý này rất quan trọng trong việc thiết kế mạch điện an toàn và hiệu quả, đảm bảo dòng điện chảy đúng hướng và tránh các hiện tượng như ngắn mạch hoặc quá tải. Khi dòng điện đi qua một điện trở, một phần năng lượng điện sẽ được chuyển hóa thành nhiệt năng. Hiện tượng này được gọi là hiệu ứng Joule hoặc sự tiêu hao công suất trên điện trở. Công suất tiêu hao (P) được tính bằng công thức: P = I^2 * R = V^2 / R = V * I.
Sự tiêu hao năng lượng này có thể là có chủ đích (ví dụ, trong các bộ phận làm nóng, bóng đèn sợi đốt) hoặc là một tổn thất không mong muốn (trong các đường dây truyền tải điện). Việc hiểu rõ nguyên lý này giúp các kỹ sư thiết kế hệ thống làm mát cho linh kiện, chọn dây dẫn có điện trở thấp để giảm tổn hao, hoặc tính toán kích thước điện trở phù hợp để chịu được lượng nhiệt tỏa ra.
Sơ đồ minh họa nguyên lý dòng điện và điện trở
Tầm Quan Trọng của Điện Trở Trong Công Nghệ Hiện Đại
Điện trở là một trong những linh kiện điện tử cơ bản và phổ biến nhất, không thể thiếu trong hầu hết các thiết bị công nghệ hiện đại. Từ những mạch điện đơn giản đến các hệ thống vi xử lý phức tạp, điện trở đóng vai trò then chốt trong việc kiểm soát dòng điện, phân chia điện áp và bảo vệ các linh kiện nhạy cảm.
Trong các thiết bị điện tử gia dụng như TV, điện thoại thông minh, máy tính, hàng tỷ điện trở nhỏ bé được sử dụng để điều khiển tín hiệu, ổn định nguồn cấp và điều chỉnh hoạt động của các chip bán dẫn. Trong ngành công nghiệp, điện trở được tìm thấy trong các bộ điều khiển tự động, cảm biến, và các hệ thống điều khiển công suất, nơi chúng giúp điều chỉnh hoạt động của động cơ, máy móc và quy trình sản xuất. Ngay cả trong các hệ thống chiếu sáng LED hiện đại, điện trở vẫn được dùng để giới hạn dòng điện, bảo vệ diode phát quang và kéo dài tuổi thọ của chúng. Sự hiện diện và tầm quan trọng của điện trở là không thể phủ nhận trong sự phát triển của công nghệ ngày nay.
Các Câu Hỏi Thường Gặp (FAQs)
1. Điện trở là gì và đơn vị của nó là gì?
Điện trở là đại lượng vật lý đặc trưng cho khả năng cản trở dòng điện của vật liệu. Đơn vị của điện trở là Ohm, ký hiệu là Ω. Nó giúp kiểm soát dòng điện trong mạch và bảo vệ các linh kiện.
2. Định luật Ohm có ý nghĩa như thế nào?
Định luật Ohm thiết lập mối quan hệ cơ bản giữa cường độ dòng điện (I), hiệu điện thế (V) và điện trở (R) trong mạch điện qua công thức I = V/R. Đây là nền tảng cho mọi tính toán và phân tích mạch điện.
3. Công thức tính điện trở song song được áp dụng khi nào?
Công thức tính điện trở song song được áp dụng khi các điện trở được mắc song song, tức là chúng cùng được nối vào hai điểm chung trong mạch. Điều này giúp giảm tổng điện trở và chia dòng điện.
4. Công thức tính điện trở nối tiếp khác gì so với song song?
Công thức tính điện trở nối tiếp là tổng các giá trị điện trở thành phần (Rt = R1 + R2 + … + Rn), trong khi công thức song song liên quan đến nghịch đảo của tổng nghịch đảo (1/Rt = 1/R1 + 1/R2 + … + 1/Rn). Mạch nối tiếp tăng tổng trở, mạch song song giảm tổng trở.
5. Làm sao để đọc giá trị điện trở qua mã màu?
Bạn đọc các dải màu theo thứ tự từ trái sang phải: hai dải đầu tiên là chữ số, dải thứ ba là hệ số nhân, và dải thứ tư là sai số. Cần tham khảo bảng mã màu tiêu chuẩn để giải mã chính xác.
6. Trở kháng khác gì so với điện trở?
Trở kháng là khái niệm rộng hơn điện trở, được dùng trong mạch xoay chiều. Nó bao gồm cả điện trở thuần và phản kháng (do cuộn cảm, tụ điện), có cả độ lớn và góc pha, trong khi điện trở chỉ xét sự cản trở trong mạch một chiều.
7. Tại sao nhiệt độ lại ảnh hưởng đến giá trị điện trở?
Đối với hầu hết các vật liệu dẫn điện, khi nhiệt độ tăng, các electron trong vật liệu dao động mạnh hơn, gây ra nhiều va chạm và cản trở dòng điện hơn, dẫn đến tăng giá trị điện trở.
Việc nắm vững các công thức tính điện trở song song nối tiếp không chỉ là kiến thức vật lý cơ bản mà còn là kỹ năng thiết yếu trong nhiều lĩnh vực kỹ thuật điện và điện tử. Từ việc hiểu rõ khái niệm điện trở, định luật Ohm, đến cách tính toán và ứng dụng trong mạch song song hay nối tiếp, tất cả đều đóng góp vào việc tạo ra các hệ thống điện ổn định và hiệu quả. Hy vọng bài viết này từ Gia Sư Thành Tâm đã cung cấp cho bạn những thông tin giá trị, giúp bạn tự tin hơn trong việc khám phá thế giới điện tử rộng lớn.
