Công Thức Tính Bánh Răng Nghiêng Chi Tiết và Chính Xác

Việc nắm vững công thức tính bánh răng nghiêng là kiến thức nền tảng và cực kỳ quan trọng đối với bất kỳ ai làm việc trong lĩnh vực cơ khí, chế tạo máy. Bánh răng nghiêng, với thiết kế răng xoắn độc đáo, mang lại nhiều ưu điểm vượt trội so với bánh răng thẳng, từ khả năng truyền động êm ái hơn đến tải trọng lớn hơn. Bài viết này của Gia Sư Thành Tâm sẽ cung cấp cái nhìn toàn diện về các thông số và phương pháp tính toán chuẩn xác cho loại bánh răng này, giúp bạn áp dụng hiệu quả vào thực tiễn.

Giới thiệu về bánh răng nghiêng và ưu điểm vượt trội

Bánh răng nghiêng, hay còn gọi là bánh răng xoắn, là một loại chi tiết máy truyền động cơ học với các răng được cắt theo một góc nhất định so với trục quay của bánh răng. Thiết kế này tạo nên hình dạng xoắn ốc cho các răng, khác biệt hoàn toàn so với bánh răng thẳng có răng song song với trục. Sự khác biệt này mang lại những ưu điểm vượt trội, khiến bánh răng nghiêng trở thành lựa chọn ưu tiên trong nhiều ứng dụng công nghiệp hiện đại.

Một trong những ưu điểm nổi bật nhất của bánh răng nghiêng là khả năng truyền động êm ái và giảm tiếng ồn đáng kể. Do sự tiếp xúc dần dần của các răng, tải trọng được phân bố đều hơn trên nhiều răng cùng lúc, tránh được hiện tượng va đập đột ngột khi răng ăn khớp. Điều này không chỉ giúp kéo dài tuổi thọ của hệ thống mà còn cải thiện hiệu suất làm việc. Ngoài ra, bánh răng xoắn còn có khả năng chịu tải cao hơn và hiệu quả truyền động tốt hơn, đặc biệt ở tốc độ cao, nhờ vào diện tích tiếp xúc răng lớn hơn và sự phân bố ứng suất đồng đều. Các nhà thiết kế máy thường xuyên sử dụng bánh răng nghiêng để đạt được độ chính xác cao và độ bền vượt trội trong các hộp số, máy công cụ và hệ thống truyền lực.

Các thông số hình học cơ bản của bánh răng nghiêng

Để hiểu rõ công thức tính bánh răng nghiêng, điều quan trọng là phải nắm vững các thông số hình học cơ bản đặc trưng cho loại bánh răng này. Không giống như bánh răng thẳng chỉ có một mặt phẳng vuông góc với trục, bánh răng nghiêng có hai mặt phẳng tham chiếu chính: mặt phẳng pháp tuyến (vuông góc với răng) và mặt phẳng vòng (vuông góc với trục). Việc phân biệt các thông số trên hai mặt phẳng này là chìa khóa để tính toán chính xác.

Mô tả các thông số hình học cơ bản của bánh răng nghiêng

Modul bánh răng nghiêng: Modul pháp và Modul vòng

Modul là thông số cơ bản và quan trọng nhất để xác định kích thước răng của bánh răng. Đối với bánh răng nghiêng, chúng ta cần phân biệt hai loại modul chính:

• Modul pháp (Normal Module, ký hiệu là mn): Đây là modul được đo trong mặt phẳng pháp tuyến, tức là mặt phẳng vuông góc với chiều răng. Modul pháp là thông số chuẩn được sử dụng để xác định các kích thước của profin răng theo tiêu chuẩn. Hầu hết các dụng cụ cắt (dao phay, dao bào) đều được chế tạo theo modul pháp. Giá trị của modul pháp thường nằm trong khoảng từ 0.05 đến 100 mm.
• Modul vòng (Transverse Module, ký hiệu là mt): Đây là modul được đo trong mặt phẳng vòng, tức là mặt phẳng vuông góc với trục bánh răng. Modul vòng có mối quan hệ trực tiếp với đường kính vòng chia và số răng của bánh răng.

Mối liên hệ giữa modul pháp và modul vòng được xác định qua góc nghiêng răng (β):
mt = mn / cos(β)
Trong đó cos(β) là côsin của góc nghiêng răng. Từ công thức này, ta thấy rằng modul vòng luôn lớn hơn hoặc bằng modul pháp (khi β = 0, tức bánh răng thẳng, thì mt = mn).

Góc nghiêng răng và góc áp lực

• Góc nghiêng răng (Helix Angle, ký hiệu là β): Đây là góc tạo bởi đường tâm răng và đường sinh của mặt trụ chia. Góc nghiêng răng là đặc điểm nhận dạng của bánh răng nghiêng và có vai trò quan trọng trong việc xác định các đặc tính truyền động. Góc β càng lớn, mức độ chồng khớp của răng càng nhiều, giúp truyền động êm hơn nhưng cũng làm tăng lực dọc trục. Giá trị của góc nghiêng răng thường nằm trong khoảng từ 5° đến 30°, tùy thuộc vào yêu cầu về độ êm và khả năng chịu tải.

• Góc áp lực (Pressure Angle): Đối với bánh răng nghiêng, cũng có hai loại góc áp lực tương ứng với hai mặt phẳng modul:

  • Góc áp lực pháp (Normal Pressure Angle, αn): Là góc áp lực trong mặt phẳng pháp tuyến, thường là một giá trị chuẩn (ví dụ 20°).
  • Góc áp lực vòng (Transverse Pressure Angle, αt): Là góc áp lực trong mặt phẳng vòng. Mối liên hệ giữa chúng là: tan(αt) = tan(αn) / cos(β).

Vòng chia, vòng đỉnh, vòng đáy của bánh răng nghiêng

Các vòng tròn này xác định các kích thước cơ bản của bánh răng:

• Vòng chia (Pitch Circle Diameter, d): Là đường tròn tưởng tượng tiếp xúc giữa hai bánh răng ăn khớp. Đường kính vòng chia được tính dựa trên modul vòng và số răng:
  d = mt * Z
  hoặc d = (mn / cos(β)) * Z
  Trong đó Z là số răng của bánh răng. Vòng chia đóng vai trò trung tâm trong mọi tính toán về kích thước bánh răng nghiêng.

• Vòng đỉnh (Addendum Circle Diameter, da): Là đường tròn đi qua đỉnh của các răng. Đường kính vòng đỉnh được tính bằng:
  da = d + 2 * ha
  Trong đó ha là chiều cao đầu răng. Đối với bánh răng nghiêng tiêu chuẩn, ha = mn.

• Vòng đáy (Dedendum Circle Diameter, df): Là đường tròn đi qua đáy của các rãnh răng. Đường kính vòng đáy được tính bằng:
  df = d - 2 * hf
  Trong đó hf là chiều cao chân răng. Đối với bánh răng nghiêng tiêu chuẩn, hf = 1.25 * mn.

Các thông số này là nền tảng để thiết lập các công thức tính bánh răng nghiêng chính xác, đảm bảo hai bánh răng có thể ăn khớp hoàn hảo và truyền động hiệu quả.

Công thức tính các kích thước chính cho bánh răng nghiêng

Sau khi hiểu rõ các thông số cơ bản, chúng ta sẽ đi sâu vào công thức tính bánh răng nghiêng cho các kích thước quan trọng, giúp các kỹ sư thiết kế và kiểm tra bánh răng một cách chuẩn xác. Mỗi thông số đều có vai trò riêng và ảnh hưởng đến hiệu suất làm việc của hệ thống truyền động.

Tính đường kính vòng chia và số răng hiệu dụng

• Đường kính vòng chia (d): Như đã đề cập, đường kính vòng chia là một trong những thông số quan trọng nhất. Nó được tính bằng tích của modul vòng (mt) và số răng (Z):
  d = mt * Z
  Nếu chỉ biết modul pháp (mn) và góc nghiêng răng (β), ta có thể tính mt trước rồi áp dụng công thức trên, hoặc trực tiếp:
  d = (mn / cos(β)) * Z
  Ví dụ, một bánh răng nghiêng có modul pháp 3 mm, 40 răng và góc nghiêng 20° sẽ có modul vòng mt = 3 / cos(20°) ≈ 3.19 mm, và đường kính vòng chia d = 3.19 * 40 ≈ 127.6 mm.

• Số răng hiệu dụng (Virtual Number of Teeth, Zv): Đây là số răng của một bánh răng thẳng tương đương có cùng modul pháp và bán kính cong profin răng với bánh răng nghiêng trong mặt phẳng pháp tuyến. Số răng hiệu dụng quan trọng trong việc tính toán độ bền uốn của răng và được tính bằng:
  Zv = Z / cos³(β)
  Trong đó Z là số răng thực tế của bánh răng nghiêng. Nếu bánh răng có 40 răng và góc nghiêng 20°, Zv = 40 / cos³(20°) ≈ 40 / (0.9397)³ ≈ 40 / 0.83 ≈ 48.19 răng.

Xác định chiều cao và chiều dày răng

• Chiều cao đầu răng (ha): Là khoảng cách hướng tâm từ vòng chia đến vòng đỉnh. Đối với bánh răng nghiêng tiêu chuẩn, chiều cao đầu răng được xác định theo modul pháp:
  ha = mn
  Ví dụ, nếu mn = 3 mm, thì ha = 3 mm.

• Chiều cao chân răng (hf): Là khoảng cách hướng tâm từ vòng chia đến vòng đáy. Tương tự, chiều cao chân răng cũng được xác định theo modul pháp:
  hf = 1.25 * mn
  Với mn = 3 mm, thì hf = 1.25 * 3 = 3.75 mm.

• Tổng chiều cao răng (h): Là tổng chiều cao đầu răng và chiều cao chân răng:
  h = ha + hf = mn + 1.25 * mn = 2.25 * mn
  Đây là tổng chiều cao từ đỉnh răng đến đáy rãnh.

• Chiều dày răng (St): Là độ dài cung tròn của răng đo trên vòng chia. Chiều dày răng trong mặt phẳng vòng (St) được tính bằng:
  St = (π * mt) / 2 = (π * mn) / (2 * cos(β))
  Và chiều rộng rãnh răng (Ut) cũng tương tự:
  Ut = (π * mt) / 2 = (π * mn) / (2 * cos(β))
  Tổng chiều dày răng và chiều rộng rãnh răng trên vòng chia bằng bước vòng (Pt):
  Pt = St + Ut = π * mt

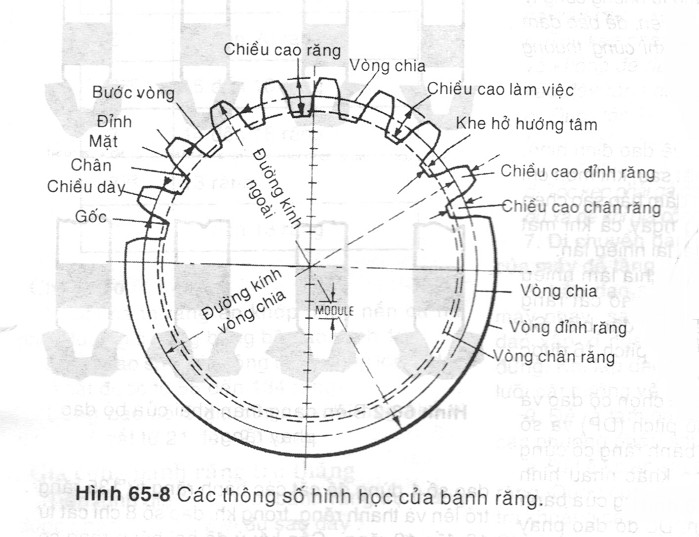

Sơ đồ các thông số và kích thước của bánh răng nghiêng

Yếu tố ảnh hưởng và ứng dụng của bánh răng nghiêng

Ngoài các công thức tính bánh răng nghiêng cơ bản, việc hiểu rõ các yếu tố ảnh hưởng đến thiết kế và lựa chọn bánh răng xoắn cùng với các ứng dụng thực tế sẽ giúp chúng ta có cái nhìn toàn diện hơn. Đặc điểm xoắn của răng mang lại những lợi ích đáng kể nhưng cũng đòi hỏi sự cân nhắc trong quá trình thiết kế và chế tạo.

Ảnh hưởng của góc nghiêng răng và hướng nghiêng

Góc nghiêng răng (β) là yếu tố then chốt ảnh hưởng đến nhiều khía cạnh của bánh răng nghiêng. Một góc nghiêng răng lớn hơn sẽ tăng khả năng chồng khớp của các răng, làm cho quá trình ăn khớp êm ái hơn và giảm tiếng ồn hiệu quả. Điều này đặc biệt quan trọng trong các ứng dụng đòi hỏi độ chính xác cao và hoạt động yên tĩnh, như hộp số ô tô hoặc máy công cụ. Tuy nhiên, góc nghiêng răng lớn cũng tạo ra một thành phần lực dọc trục đáng kể, đẩy bánh răng dọc theo trục quay. Lực này đòi hỏi phải có cơ cấu chặn trục hoặc ổ đỡ chịu lực dọc trục phù hợp để đảm bảo hệ thống hoạt động ổn định và bền bỉ.

Ngoài ra, hướng nghiêng răng (nghiêng trái hoặc nghiêng phải) cũng cần được xem xét khi thiết kế. Khi hai bánh răng nghiêng ăn khớp, chúng phải có góc nghiêng răng bằng nhau nhưng hướng nghiêng ngược chiều nhau (một bánh răng nghiêng trái, bánh răng kia nghiêng phải) để có thể truyền động. Nếu hai bánh răng có cùng hướng nghiêng, chúng chỉ có thể ăn khớp khi trục của chúng song song và tạo một góc với nhau, thường được gọi là “bánh răng xoắn chéo”.

Vật liệu và gia công bánh răng nghiêng

Việc lựa chọn vật liệu và phương pháp gia công phù hợp là yếu tố quyết định đến chất lượng và tuổi thọ của bánh răng nghiêng. Các vật liệu phổ biến để chế tạo bánh răng xoắn bao gồm thép hợp kim (ví dụ: thép 40Cr, 42CrMo), gang, hoặc các loại vật liệu phi kim loại như nhựa kỹ thuật (ví dụ: POM, Nylon) cho các ứng dụng nhẹ. Thép hợp kim thường được ưu tiên cho các bánh răng chịu tải nặng và tốc độ cao nhờ độ bền, độ cứng và khả năng chống mài mòn vượt trội. Quá trình xử lý nhiệt như tôi, ram, thấm cacbon cũng được áp dụng để tăng cường độ cứng bề mặt và độ bền lõi của răng.

Về gia công, bánh răng nghiêng phức tạp hơn bánh răng thẳng do hình dạng xoắn của răng. Các phương pháp gia công chính bao gồm phay lăn răng (hobbing), phay ngón (end milling), và xọc răng (shaping). Phay lăn răng là phương pháp phổ biến nhất cho sản xuất hàng loạt, cho phép tạo ra các răng có độ chính xác cao và bề mặt hoàn thiện tốt. Các quy trình hoàn thiện như mài răng (grinding) hoặc cạo răng (shaving) có thể được áp dụng sau gia công thô để đạt được độ chính xác hình học và độ nhẵn bề mặt cực cao, đặc biệt quan trọng cho các bánh răng dùng trong truyền động chính xác cao.

Ứng dụng phổ biến của bánh răng nghiêng

Bánh răng nghiêng được ứng dụng rộng rãi trong rất nhiều ngành công nghiệp và thiết bị khác nhau nhờ vào những ưu điểm về hiệu suất và độ êm ái. Một số ứng dụng điển hình bao gồm:

• Hộp số ô tô: Bánh răng xoắn được sử dụng phổ biến trong hộp số sàn và tự động để truyền động mượt mà và giảm tiếng ồn khi chuyển số. Khoảng 70% các bánh răng trong hộp số hiện đại là bánh răng nghiêng.
• Máy công cụ: Các máy phay, tiện, bào và các thiết bị chế tạo khác thường sử dụng bánh răng nghiêng để đảm bảo độ chính xác cao và hoạt động ổn định.
• Thiết bị công nghiệp nặng: Máy bơm, máy nén khí, tuabin và các hệ thống truyền động công suất lớn thường dùng bánh răng nghiêng để chịu tải trọng cao và hoạt động liên tục.
• Hệ thống robot và tự động hóa: Trong các cánh tay robot và dây chuyền sản xuất tự động, bánh răng nghiêng cung cấp sự truyền động chính xác và đáng tin cậy.
• Thiết bị hàng không vũ trụ: Yêu cầu về độ chính xác và độ bền cực cao trong ngành hàng không vũ trụ cũng dẫn đến việc sử dụng bánh răng xoắn trong các hệ thống điều khiển và truyền động.

Những ứng dụng đa dạng này cho thấy tầm quan trọng của việc hiểu rõ công thức tính bánh răng nghiêng và các yếu tố liên quan để thiết kế và chế tạo các hệ thống truyền động hiệu quả và bền bỉ.

Hướng dẫn tính toán bánh răng nghiêng hiệu quả

Để thực hiện tính toán bánh răng nghiêng một cách hiệu quả, người học và các kỹ sư cần tuân thủ một quy trình nhất định, kết hợp các công thức tính bánh răng nghiêng đã học với các nguyên tắc thiết kế. Một quy trình bài bản sẽ giúp tối ưu hóa thiết kế, giảm thiểu sai sót và đảm bảo bánh răng hoạt động đúng chức năng yêu cầu.

Trước hết, việc xác định các yêu cầu đầu vào là tối quan trọng. Điều này bao gồm công suất truyền tải, tỷ số truyền, tốc độ quay, không gian lắp đặt cho phép, và các yêu cầu về độ êm, độ bền, tuổi thọ. Từ những yêu cầu này, ta có thể bắt đầu lựa chọn vật liệu và xác định các thông số sơ bộ. Ví dụ, nếu yêu cầu truyền tải công suất lớn, vật liệu thép hợp kim và modul lớn sẽ là lựa chọn phù hợp.

Tiếp theo, việc lựa chọn modul pháp (mn) và góc nghiêng răng (β) là bước quan trọng. Modul pháp thường được chọn theo các giá trị tiêu chuẩn để thuận tiện cho việc chế tạo và giảm chi phí. Góc nghiêng răng được chọn dựa trên sự cân bằng giữa yêu cầu về độ êm (góc β lớn hơn) và khả năng chịu lực dọc trục (góc β nhỏ hơn). Các giá trị phổ biến cho β là 10°, 15°, 20°. Sau khi có mn và β, các công thức tính bánh răng nghiêng đã trình bày như mt = mn / cos(β), d = mt * Z, da = d + 2 * mn, df = d - 2.5 * mn,… sẽ được áp dụng tuần tự để xác định tất cả các kích thước hình học chi tiết của bánh răng.

Cuối cùng, không thể bỏ qua việc kiểm tra độ bền và tuổi thọ của bánh răng nghiêng thông qua các phương pháp tính toán sức bền vật liệu. Các yếu tố như ứng suất uốn tại chân răng, ứng suất tiếp xúc bề mặt răng, và tuổi thọ mỏi cần được phân tích kỹ lưỡng. Đối với những thiết kế phức tạp hoặc yêu cầu độ chính xác cực cao, phần mềm thiết kế có sự hỗ trợ của máy tính (CAD/CAE) và phương pháp phân tích phần tử hữu hạn (FEA) là công cụ đắc lực để mô phỏng và tối ưu hóa thiết kế bánh răng xoắn, giúp giảm thời gian thiết kế và chi phí sản xuất.

Câu hỏi thường gặp (FAQs)

1. Bánh răng nghiêng là gì và tại sao lại được sử dụng phổ biến?
   Bánh răng nghiêng là loại bánh răng có các răng được cắt theo hình xoắn ốc so với trục quay. Nó được sử dụng rộng rãi vì mang lại nhiều ưu điểm như truyền động êm ái hơn, giảm tiếng ồn, khả năng chịu tải cao hơn và hiệu quả truyền động tốt hơn so với bánh răng thẳng, đặc biệt ở tốc độ cao.

2. Sự khác biệt chính giữa modul pháp và modul vòng trong công thức tính bánh răng nghiêng là gì?
   Modul pháp (mn) là modul đo trong mặt phẳng vuông góc với răng, dùng để xác định kích thước profin răng và các dụng cụ cắt. Modul vòng (mt) là modul đo trong mặt phẳng vuông góc với trục, liên quan trực tiếp đến đường kính vòng chia và số răng. Mối liên hệ giữa chúng là mt = mn / cos(β), trong đó β là góc nghiêng răng.

3. Góc nghiêng răng (β) có vai trò như thế nào trong thiết kế bánh răng nghiêng?
   Góc nghiêng răng (β) là yếu tố quan trọng quyết định độ êm ái khi truyền động và khả năng chịu tải. Góc β lớn giúp truyền động mượt mà hơn nhưng cũng tạo ra lực dọc trục lớn hơn, đòi hỏi hệ thống phải có cơ cấu chặn trục phù hợp. Nó cũng ảnh hưởng đến mối quan hệ giữa modul pháp và modul vòng.

4. Làm thế nào để tính đường kính vòng chia (d) cho bánh răng nghiêng?
   Đường kính vòng chia (d) được tính bằng công thức: d = mt * Z hoặc d = (mn / cos(β)) * Z, trong đó Z là số răng, mt là modul vòng, mn là modul pháp và β là góc nghiêng răng.

5. Tại sao cần phải tính số răng hiệu dụng (Zv) cho bánh răng nghiêng?
   Số răng hiệu dụng (Zv) là số răng của một bánh răng thẳng tương đương, có cùng bán kính cong profin răng với bánh răng nghiêng trong mặt phẳng pháp tuyến. Zv được sử dụng để tính toán độ bền uốn của răng, đặc biệt quan trọng trong việc xác định khả năng chịu tải và tuổi thọ của bánh răng. Công thức tính là Zv = Z / cos³(β).

6. Các phương pháp gia công bánh răng nghiêng phổ biến là gì?
   Các phương pháp gia công bánh răng nghiêng phổ biến bao gồm phay lăn răng (hobbing), phay ngón (end milling) và xọc răng (shaping). Phay lăn răng là phương pháp được sử dụng rộng rãi nhất cho sản xuất hàng loạt, mang lại hiệu quả và độ chính xác cao.

7. Có cần chú ý gì về hướng nghiêng răng khi hai bánh răng nghiêng ăn khớp với nhau không?
   Có. Để hai bánh răng nghiêng có thể ăn khớp và truyền động, chúng phải có góc nghiêng răng bằng nhau nhưng hướng nghiêng răng phải ngược chiều nhau (một bánh răng nghiêng trái và bánh răng kia nghiêng phải) khi trục của chúng song song.

---

Việc nắm vững công thức tính bánh răng nghiêng không chỉ là yêu cầu cơ bản mà còn là chìa khóa để thiết kế và tối ưu hóa các hệ thống truyền động cơ khí hiệu quả. Tại Gia Sư Thành Tâm, chúng tôi tin rằng kiến thức chuyên sâu về kỹ thuật sẽ là nền tảng vững chắc cho sự phát triển trong ngành cơ khí. Hy vọng bài viết này đã cung cấp những thông tin hữu ích và chi tiết, giúp bạn áp dụng các công thức tính bánh răng nghiêng một cách chuẩn xác nhất vào công việc và học tập.
