Việc tính toán diện tích đa giác là một phần không thể thiếu trong lĩnh vực kiến trúc, xây dựng và quy hoạch. Đặc biệt, khi làm việc với các bản vẽ kỹ thuật phức tạp, một phần mềm tính diện tích tứ giác hiệu quả như AutoCAD sẽ trở thành trợ thủ đắc lực. Bài viết này của Gia Sư Thành Tâm sẽ hướng dẫn chi tiết các phương pháp đo đạc chính xác, giúp bạn tối ưu hóa công việc thiết kế và lập bản đồ.
Tại sao cần một phần mềm tính diện tích tứ giác chính xác?
Trong các dự án kỹ thuật, từ việc quy hoạch đất đai, thiết kế kiến trúc đến tính toán vật liệu xây dựng, độ chính xác của số liệu diện tích là vô cùng quan trọng. Một sai số nhỏ có thể dẫn đến những hậu quả lớn về chi phí và chất lượng công trình. Do đó, việc sử dụng một ứng dụng đo diện tích hình tứ giác đáng tin cậy không chỉ giúp tiết kiệm thời gian mà còn đảm bảo tính toàn vẹn của dự án. AutoCAD, với các công cụ đo đạc chuyên nghiệp, là lựa chọn hàng đầu cho nhiều chuyên gia.
Các phép đo diện tích trong AutoCAD không chỉ áp dụng cho hình tứ giác mà còn cho mọi dạng đa giác khép kín, kể cả những hình có hình dạng phức tạp. Điều này giúp người dùng dễ dàng kiểm tra các thông số kỹ thuật, lập dự toán chi phí hoặc phân tích không gian một cách nhanh chóng và chính xác. Khả năng tích hợp mạnh mẽ của phần mềm tính diện tích tứ giác này vào quy trình làm việc tổng thể là một lợi thế lớn.
Các công cụ tính toán diện tích đa giác trong AutoCAD phổ biến
AutoCAD cung cấp nhiều lệnh và phương pháp khác nhau để tính toán diện tích đa giác, phù hợp với từng dạng đối tượng và yêu cầu cụ thể của người dùng. Mỗi lệnh có những ưu điểm riêng, giúp người dùng linh hoạt trong việc lựa chọn công cụ tối ưu cho công việc của mình. Nắm vững các lệnh này sẽ giúp bạn trở thành một chuyên gia AutoCAD thực thụ.
Lệnh AA (AREA) – Giải pháp linh hoạt cho đa giác kín
Lệnh AA (AREA) là một trong những công cụ cơ bản và được sử dụng rộng rãi nhất trong AutoCAD để đo diện tích hình tứ giác và các đa giác khép kín khác. Ưu điểm của lệnh này là khả năng linh hoạt trong việc chọn các điểm tạo thành đa giác hoặc trực tiếp chọn đối tượng đã được vẽ sẵn. Nó cung cấp kết quả diện tích và chu vi một cách rõ ràng trên dòng lệnh.
Khi sử dụng lệnh AA, người dùng có thể dễ dàng xác định các đỉnh của hình tứ giác hoặc đa giác bằng cách click chuột, hoặc nhanh chóng chọn toàn bộ đối tượng nếu nó đã là một đường polyline khép kín. Kết quả tính toán sẽ được hiển thị ngay lập tức, cho phép người dùng kiểm tra nhanh chóng các thông số cần thiết. Điều này đặc biệt hữu ích khi cần xác định diện tích của các khu vực cụ thể trên bản vẽ.
Các cách tính diện tích trong AutoCAD hỗ trợ đo đạc nhanh chóng
Ví dụ minh họa cách tính diện tích bằng lệnh AA (AREA):
Giả sử bạn có một hình tứ giác hoặc một đa giác bất kỳ trên bản vẽ CAD và cần xác định diện tích của nó.
- Đầu tiên, bạn cần nhập lệnh AA (hoặc AREA) vào thanh lệnh và nhấn Enter.
- Sau đó, bạn có thể lựa chọn phương pháp nhập liệu:
- Để chọn một đối tượng đã có sẵn, hãy nhập “O” (Object) và nhấn Enter, rồi click chọn đối tượng đó.
- Nếu đối tượng chưa phải là một polyline khép kín, bạn có thể click chuột vào các đỉnh của hình tứ giác theo thứ tự để tạo thành một vùng khép kín.
- Khi các đỉnh đã được chọn hoặc đối tượng đã được xác định, nhấn Enter để hoàn tất. Kết quả diện tích của hình tứ giác sẽ hiển thị rõ ràng trên dòng lệnh của AutoCAD. Ví dụ, nếu kết quả là 64, đây chính là diện tích hình tứ giác bạn vừa đo.

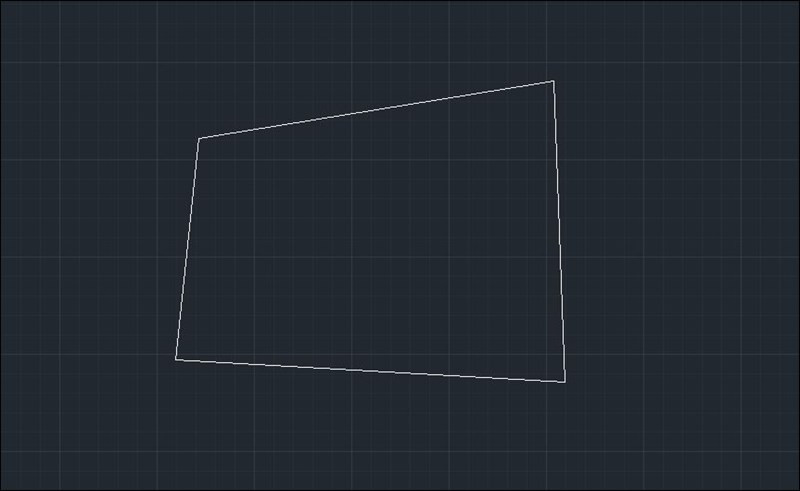

Minh họa cách dùng lệnh AA để tính diện tích một hình đơn giản trong AutoCAD

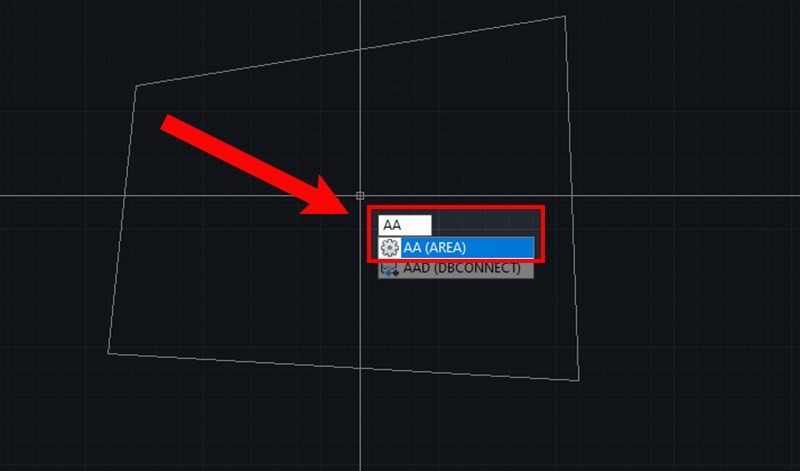

Bước nhập lệnh AA để tính diện tích đối tượng trong AutoCAD

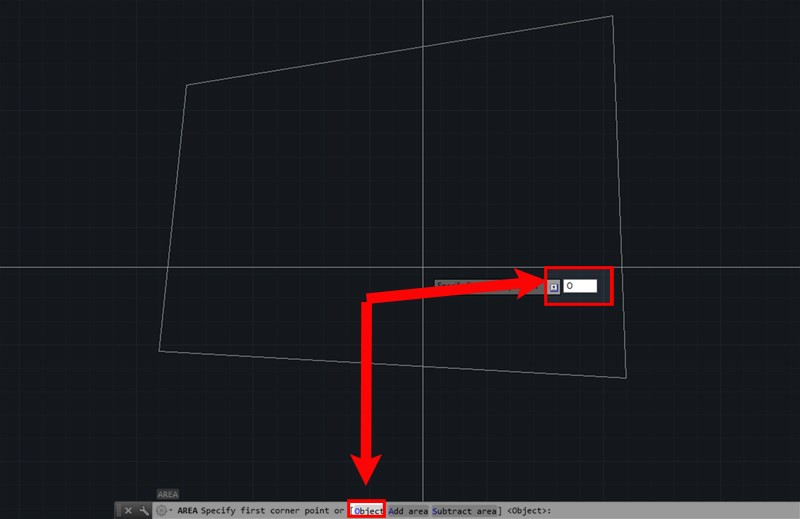

Chọn đối tượng để tính diện tích bằng lệnh AA trong AutoCAD

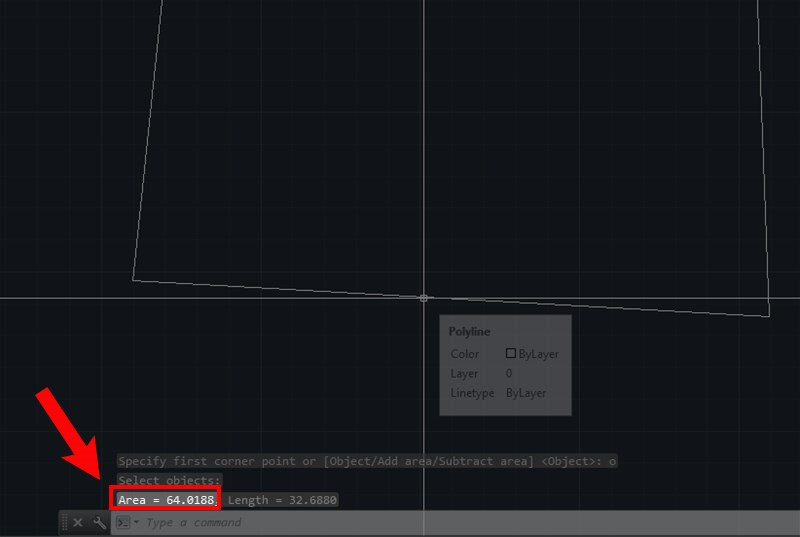

Kết quả tính diện tích một hình bằng lệnh AA hiển thị trong AutoCAD
Lệnh LI (LIST) – Đo đạc nhanh chóng cho đối tượng liên mạch
Lệnh LI (LIST) không chỉ dùng để hiển thị thông tin chung về một đối tượng mà còn có khả năng xuất ra diện tích của các đối tượng khép kín, liên mạch như polyline, hình tròn, elip. Đây là một phương pháp nhanh chóng để lấy thông tin chi tiết mà không cần phải trải qua nhiều bước. Tuy nhiên, nó yêu cầu đối tượng phải là một thực thể liền mạch.
Khi sử dụng lệnh LI, thông tin chi tiết về đối tượng sẽ được hiển thị trong cửa sổ văn bản của AutoCAD, bao gồm cả diện tích và chu vi. Điều này rất tiện lợi khi bạn cần xem xét nhiều thuộc tính của một đối tượng cùng lúc. Lệnh LI thường được các kỹ sư và kiến trúc sư sử dụng để nhanh chóng xác minh các thông số kỹ thuật của các cấu kiện đã vẽ.
Cách dùng lệnh LI (LIST) để tính diện tích trong AutoCAD:
Tiếp tục với ví dụ về một hình tứ giác đã được vẽ trong AutoCAD, bạn có thể sử dụng lệnh LI để kiểm tra diện tích của nó.
- Nhập lệnh LI (hoặc LIST) vào thanh lệnh và nhấn Enter.
- Chọn đối tượng (hình tứ giác liền mạch) mà bạn muốn tính diện tích bằng cách click chuột vào nó.
- Nhấn Enter. Một cửa sổ văn bản sẽ xuất hiện, hiển thị các thông tin chi tiết về đối tượng, bao gồm cả diện tích và chu vi. Bạn sẽ thấy dòng “Area: [giá trị]” chính là diện tích hình tứ giác mà bạn cần.

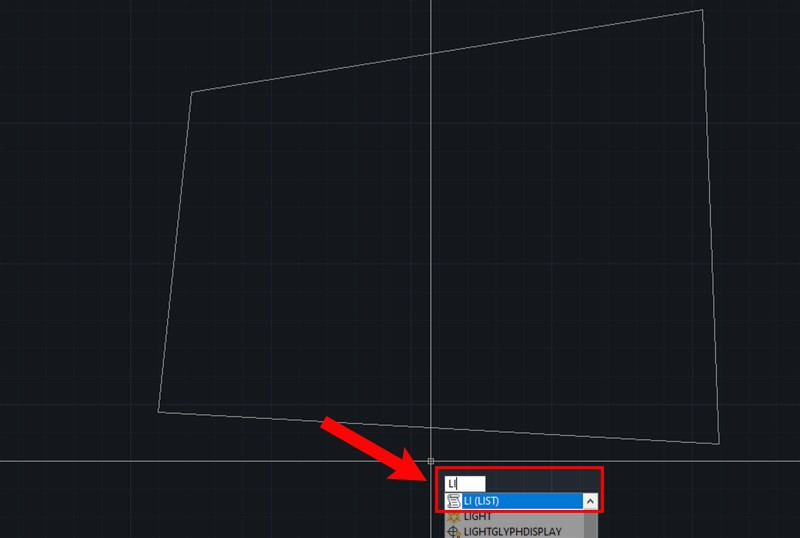

Nhập lệnh LI để tính diện tích trong AutoCAD

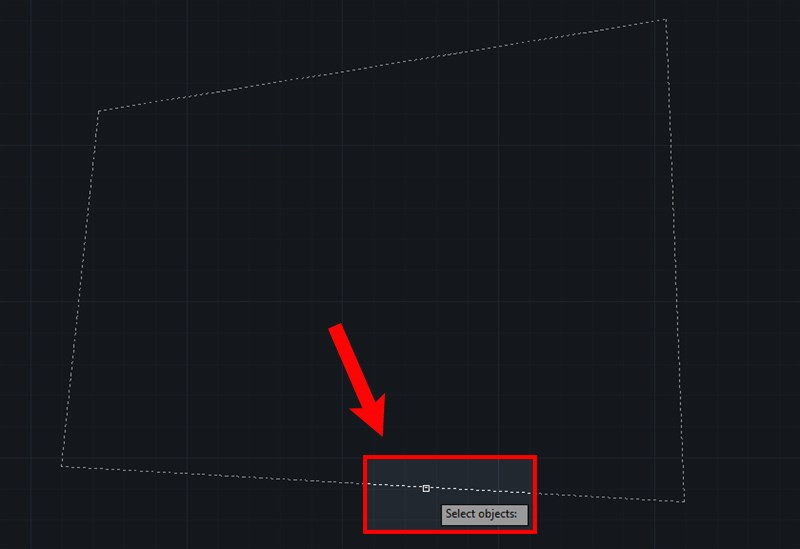

Chọn đối tượng để tính diện tích bằng lệnh LI trong AutoCAD

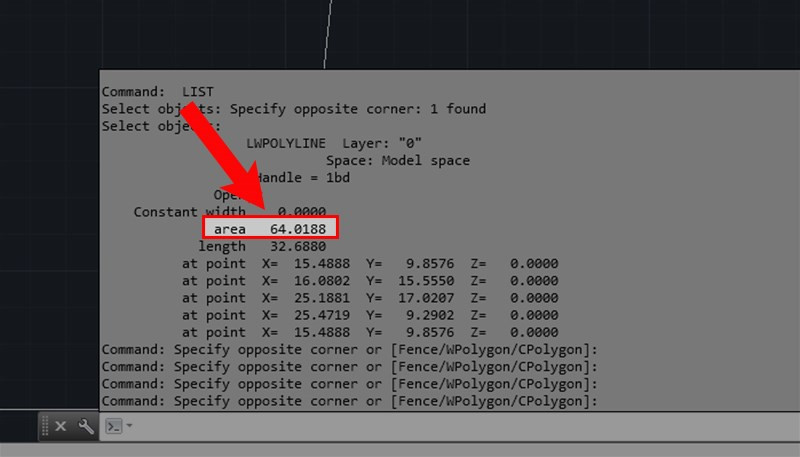

Kết quả diện tích hiển thị sau khi dùng lệnh LI trong AutoCAD
Lệnh SS (LISP) – Tối ưu hóa việc đo diện tích hình tứ giác với tiện ích mở rộng
Lisp là một ngôn ngữ lập trình cho AutoCAD, cho phép người dùng tạo ra các lệnh tùy chỉnh để tự động hóa các tác vụ phức tạp. Lệnh SS là một ví dụ về tiện ích Lisp được phát triển để đo diện tích hình tứ giác hoặc các vùng bất kỳ một cách nhanh chóng và thậm chí còn có thể tạo đối tượng Hatch (mặt cắt) cho vùng đó. Phương pháp này đặc biệt hữu ích cho các hình không khép kín hoặc các vùng phức tạp mà lệnh AREA hay LIST gặp khó khăn.
Việc sử dụng Lisp mang lại hiệu quả cao khi phải xử lý nhiều đối tượng hoặc cần các tính năng bổ sung như tạo chú thích diện tích tự động. Tuy nhiên, để sử dụng lệnh SS, bạn cần tải và load file Lisp tương ứng vào AutoCAD. Điều này có thể mất thêm một chút thời gian cài đặt ban đầu nhưng sẽ tiết kiệm đáng kể công sức về sau.
Hướng dẫn sử dụng lệnh SS (LISP) để tính diện tích trong AutoCAD:
Để sử dụng lệnh SS, bạn cần tải file Lisp về máy tính và thực hiện các bước sau:
- Tải file Lisp: Tải file Lisp đo diện tích CAD từ nguồn đáng tin cậy. (Ví dụ:
https://drive.google.com/file/d/1liihbIR3OxH5suh726vSkTFfvd6xOsyL/view). - Load Lisp vào AutoCAD: Trong giao diện AutoCAD, nhập lệnh AP (hoặc APPLOAD) và nhấn Enter.
- Trong hộp thoại “Load/Unload Applications”, tìm và chọn file Lisp vừa tải xuống, sau đó nhấn “Load”. Đảm bảo bạn thấy thông báo “Successfully loaded” để xác nhận Lisp đã được tải.
Lưu ý: Với mỗi phiên làm việc CAD mới, bạn có thể cần load lại file Lisp này nếu không cài đặt tự động.

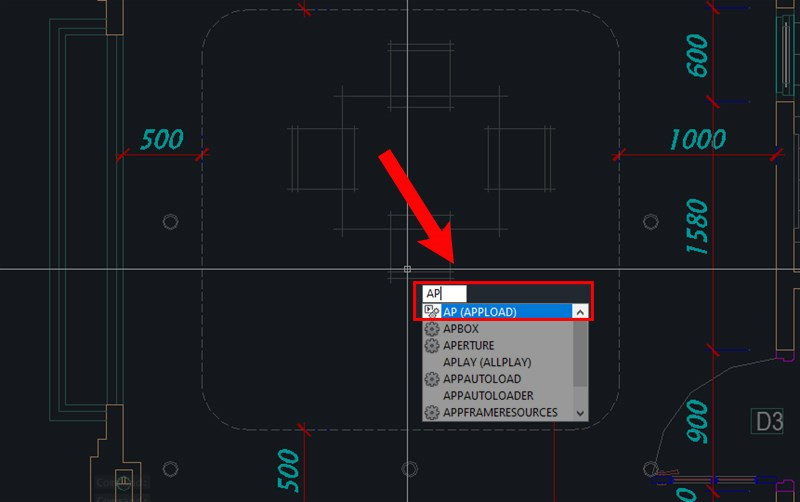

Nhập lệnh AP để load Lisp tính diện tích vào AutoCAD

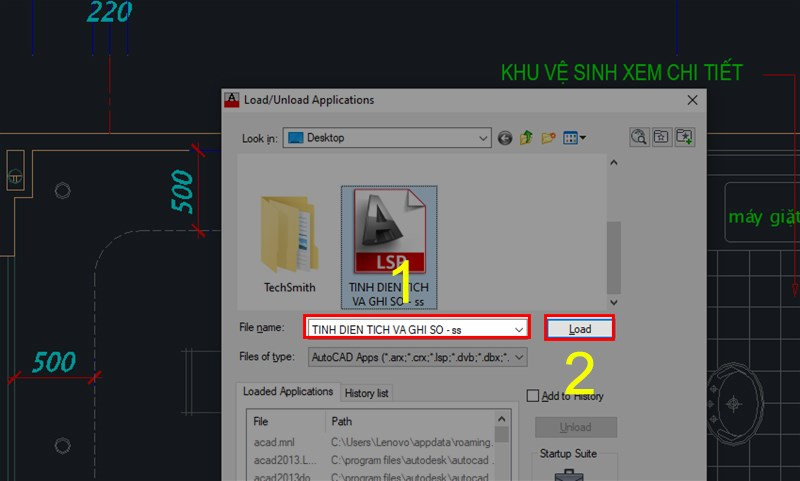

Chọn và load file Lisp vào AutoCAD
- Sử dụng lệnh SS: Sau khi Lisp đã được load, nhập lệnh SS vào thanh lệnh và nhấn Enter.
- Thiết lập tỷ lệ và số lẻ: Lệnh SS sẽ yêu cầu bạn nhập tỷ lệ (mặc định là 1000) và số chữ số lẻ muốn hiển thị. Bạn có thể giữ giá trị mặc định bằng cách nhập “K” hoặc tùy chỉnh theo nhu cầu.

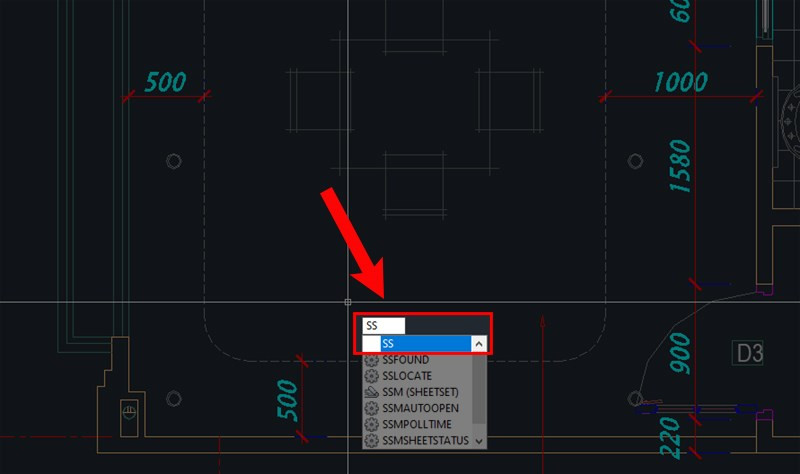

Giao diện AutoCAD sau khi nhập lệnh SS, sẵn sàng để tính diện tích

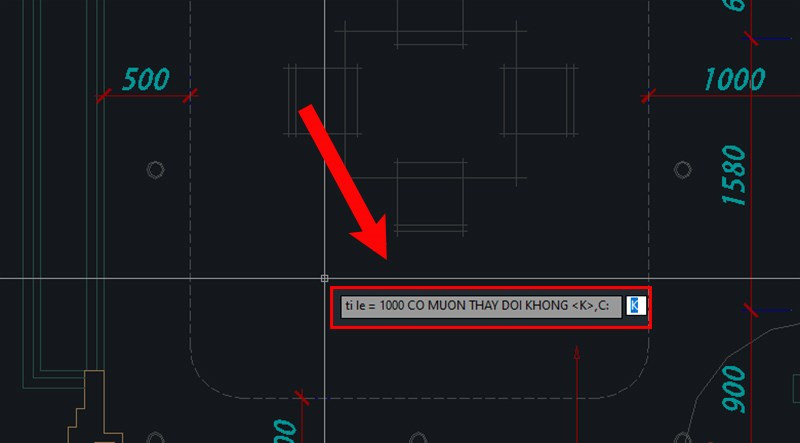

Tùy chỉnh tỷ lệ khi sử dụng lệnh SS trong AutoCAD

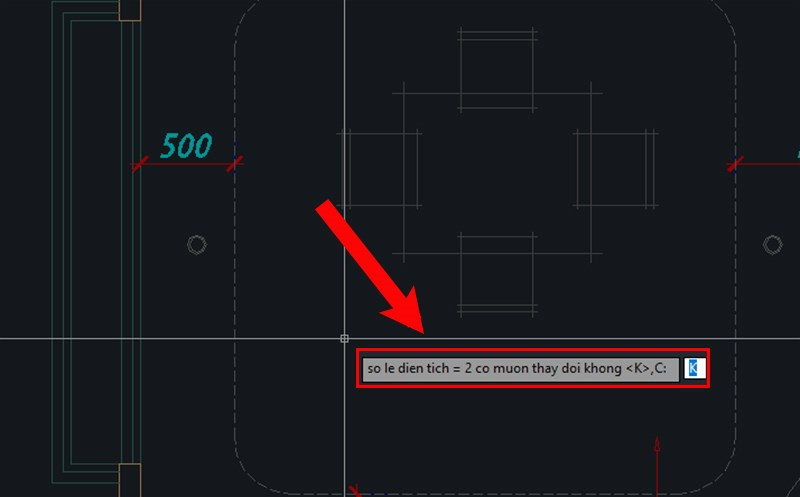

Thiết lập số chữ số lẻ cho kết quả diện tích với lệnh SS
- Chọn vùng tính diện tích: Click chuột để chọn các điểm tạo thành vùng cần tính diện tích. Sau khi chọn xong, nhấn Enter. Lisp sẽ tự động tạo Hatch cho vùng đã chọn và hiển thị kết quả diện tích.
- Chọn vị trí hiển thị kết quả: Cuối cùng, bạn sẽ được yêu cầu chọn một điểm trên bản vẽ để đặt chữ chú thích hiển thị diện tích. Click vào vị trí mong muốn và kết quả sẽ xuất hiện.

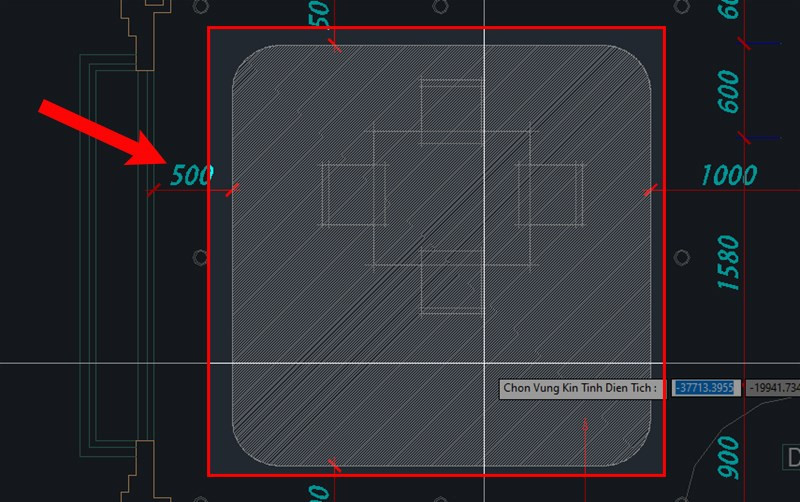

Chọn vùng cần tính diện tích bằng lệnh SS trong AutoCAD

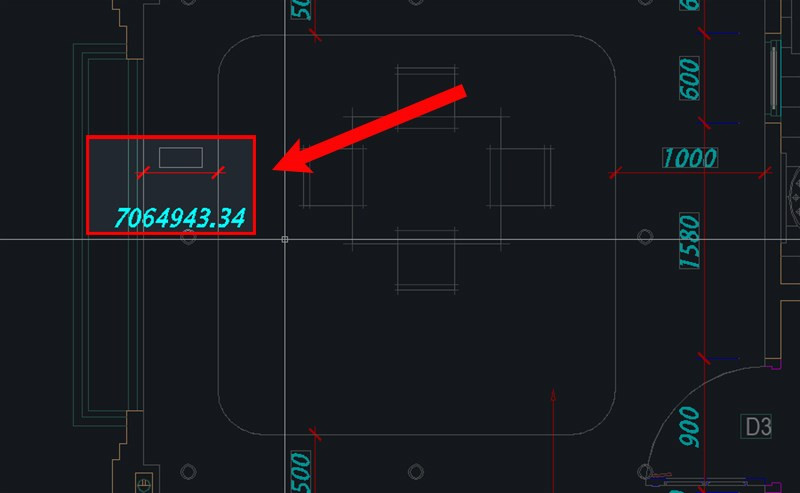

Hiển thị kết quả diện tích sau khi dùng lệnh SS trong AutoCAD
Lợi ích khi sử dụng ứng dụng đo diện tích hình tứ giác trong thiết kế kỹ thuật
Sử dụng các phần mềm tính diện tích tứ giác chuyên nghiệp như AutoCAD mang lại nhiều lợi ích vượt trội cho người làm kỹ thuật. Đầu tiên, nó tăng cường đáng kể tốc độ hoàn thành công việc. Thay vì phải thực hiện các phép đo thủ công tốn thời gian và dễ sai sót, AutoCAD cho phép bạn có được kết quả chỉ trong vài giây. Điều này giải phóng thời gian quý báu để tập trung vào các khía cạnh khác của dự án.
Thứ hai, độ chính xác là yếu tố then chốt. Với các thuật toán tính toán tiên tiến, AutoCAD giảm thiểu tối đa sai số, đảm bảo rằng mọi quyết định thiết kế và xây dựng đều dựa trên dữ liệu đáng tin cậy. Điều này không chỉ giúp tránh được những rủi ro về mặt kỹ thuật mà còn tối ưu hóa việc sử dụng vật liệu, từ đó tiết kiệm chi phí cho dự án. Cuối cùng, khả năng lưu trữ, chỉnh sửa và chia sẻ bản vẽ cùng với các thông số diện tích một cách dễ dàng cũng là một lợi thế lớn, tạo điều kiện thuận lợi cho sự hợp tác và quản lý dự án hiệu quả.
Những lưu ý quan trọng khi dùng phần mềm tính diện tích tứ giác trong CAD
Mặc dù việc sử dụng phần mềm tính diện tích tứ giác trong CAD rất tiện lợi, nhưng để đảm bảo kết quả chính xác và tối ưu hiệu suất làm việc, người dùng cần lưu ý một số điểm quan trọng. Trước hết, hãy luôn đảm bảo rằng đối tượng cần đo diện tích là một vùng khép kín hoàn toàn. Nếu có bất kỳ khe hở nào dù nhỏ, các lệnh như AREA hoặc LIST có thể không hoạt động hoặc cho kết quả không chính xác.
Thứ hai, việc lựa chọn đúng lệnh phù hợp với loại đối tượng là rất quan trọng. Lệnh AA linh hoạt cho cả việc chọn điểm và đối tượng, trong khi LI tối ưu cho các đối tượng liền mạch. Đối với các trường hợp phức tạp hơn hoặc cần tự động hóa, việc sử dụng Lisp (như lệnh SS) là một giải pháp mạnh mẽ. Ngoài ra, hãy thường xuyên kiểm tra đơn vị bản vẽ để đảm bảo rằng kết quả diện tích hiển thị tương ứng với đơn vị bạn đang làm việc (ví dụ: mét vuông, milimét vuông). Việc nắm vững những lưu ý này sẽ giúp bạn tận dụng tối đa sức mạnh của công cụ tính diện tích tứ giác trong AutoCAD.
Việc thành thạo các phương pháp tính toán diện tích đa giác trong AutoCAD là kỹ năng cần thiết cho bất kỳ ai làm việc trong lĩnh vực kỹ thuật, kiến trúc và xây dựng. Từ các lệnh cơ bản như AA, LI đến việc tận dụng tiện ích mở rộng Lisp với lệnh SS, phần mềm tính diện tích tứ giác này mang lại sự chính xác và hiệu quả vượt trội. Hy vọng rằng qua bài viết này của Gia Sư Thành Tâm, bạn đã có thêm kiến thức và công cụ để áp dụng vào công việc và học tập của mình, giúp mọi dự án trở nên suôn sẻ và thành công hơn.
Câu hỏi thường gặp (FAQs)
1. Phần mềm tính diện tích tứ giác AutoCAD có thể tính diện tích của những hình dạng nào khác ngoài tứ giác?
AutoCAD có thể tính diện tích của bất kỳ hình dạng đa giác khép kín nào, bao gồm hình tròn, hình elip, hình tam giác, hoặc các đa giác phức tạp với nhiều cạnh.
2. Sự khác biệt chính giữa lệnh AA (AREA) và LI (LIST) khi tính diện tích là gì?
Lệnh AA (AREA) cho phép bạn chọn các đỉnh để tạo thành một vùng hoặc chọn một đối tượng khép kín có sẵn. Lệnh LI (LIST) hiển thị thông tin chi tiết của một đối tượng đã được chọn, bao gồm diện tích, nhưng yêu cầu đối tượng đó phải là một thực thể liền mạch (ví dụ: polyline).
3. Làm thế nào để đảm bảo kết quả tính diện tích là chính xác trong AutoCAD?
Để đảm bảo độ chính xác, hãy chắc chắn rằng đối tượng bạn đang đo là một vùng khép kín hoàn toàn, kiểm tra đơn vị bản vẽ của bạn, và xác nhận các điểm hoặc cạnh đã được chọn chính xác.
4. Lệnh SS (LISP) có ưu điểm gì so với các lệnh AREA và LIST?
Lệnh SS (LISP) thường mạnh mẽ hơn cho các hình dạng phức tạp hoặc không hoàn toàn khép kín vì nó có thể tự động tạo Hatch và khép kín vùng để tính toán. Nó cũng có thể được tùy chỉnh để tự động ghi chú diện tích lên bản vẽ.
5. Có cần tải Lisp cho mỗi lần sử dụng lệnh SS không?
Thông thường, bạn sẽ cần load file Lisp vào AutoCAD mỗi khi khởi động một phiên làm việc mới. Tuy nhiên, bạn có thể cấu hình để AutoCAD tự động load Lisp khi khởi động bằng cách thêm nó vào Startup Suite trong hộp thoại APPLOAD.
6. Khi nào nên sử dụng lệnh AREA để tính diện tích?
Bạn nên sử dụng lệnh AREA khi bạn cần tính diện tích của một khu vực được định nghĩa bởi các điểm cụ thể (mà không nhất thiết phải là một đối tượng polyline duy nhất) hoặc khi bạn muốn có sự linh hoạt trong việc chọn từng đỉnh của hình.
7. Lệnh LI có thể hiển thị những thông tin gì khác ngoài diện tích?
Ngoài diện tích, lệnh LI còn hiển thị chu vi, chiều dài (đối với đường thẳng), tọa độ các điểm đỉnh, loại đối tượng, lớp (layer) mà đối tượng thuộc về, và nhiều thuộc tính khác của đối tượng.
8. Tôi có thể tính tổng diện tích của nhiều hình tứ giác cùng một lúc không?
Có, một số phiên bản AutoCAD và các tiện ích Lisp nâng cao cho phép bạn cộng dồn diện tích của nhiều đối tượng. Với lệnh AREA cơ bản, bạn có thể sử dụng tùy chọn “Add area” để tính tổng diện tích của nhiều vùng khác nhau.
9. Nếu hình tứ giác của tôi không được vẽ bằng polyline, tôi có thể dùng lệnh nào để tính diện tích?
Nếu hình tứ giác được tạo từ các đường thẳng rời rạc, bạn có thể sử dụng lệnh AA (AREA) bằng cách click lần lượt vào các đỉnh của hình để tạo thành vùng khép kín.
10. Có phần mềm tính diện tích tứ giác nào khác ngoài AutoCAD không?
Có, nhiều phần mềm CAD và GIS khác cũng có tính năng tính diện tích, ví dụ như Civil 3D, MicroStation, QGIS (miễn phí), hoặc các công cụ đo trực tuyến đơn giản. Tuy nhiên, AutoCAD vẫn là một trong những lựa chọn phổ biến và mạnh mẽ nhất cho công việc chuyên nghiệp.
