Trong lĩnh vực thiết kế và xây dựng, việc đo đạc chiều dài và tính diện tích các đối tượng trên bản vẽ AutoCAD là công việc thường xuyên và tiêu tốn nhiều thời gian. May mắn thay, các lisp tính diện tích và ghi số đã ra đời như một giải pháp hữu hiệu, giúp người dùng tự động hóa quy trình này, mang lại độ chính xác cao và tiết kiệm đáng kể công sức. Bài viết này của Gia Sư Thành Tâm sẽ đi sâu vào một công cụ Lisp đa năng, giúp bạn tối ưu hóa công việc của mình.
Giới Thiệu Chung về Lisp Tính Toán trong CAD
Lisp là một ngôn ngữ lập trình mạnh mẽ, được sử dụng rộng rãi để tạo các tiện ích mở rộng cho AutoCAD, giúp tự động hóa các tác vụ lặp đi lặp lại. Với sự hỗ trợ của Lisp tính diện tích, người dùng không chỉ có thể nhanh chóng đo đạc mà còn có thể ghi số kết quả trực tiếp lên bản vẽ, vào các bảng thống kê hoặc dưới dạng Field tự động cập nhật. Sự linh hoạt và hiệu quả mà Lisp mang lại đã biến nó thành một trợ thủ đắc lực cho hàng ngàn kỹ sư và kiến trúc sư.
Công cụ này được thiết kế để xử lý nhiều loại đối tượng khác nhau trong AutoCAD, từ các đường đơn giản như Line, Polyline, Arc, Circle, cho đến các đối tượng phức tạp hơn như Mline, Spline, Hatch và Region. Khả năng tính toán diện tích và chiều dài cho cả đối tượng đơn lẻ hoặc cộng gộp nhiều đối tượng cùng lúc giúp đơn giản hóa đáng kể quá trình làm việc, giảm thiểu sai sót do tính toán thủ công và tăng tốc độ hoàn thành dự án.
Tính Năng Ưu Việt của Lisp Tính Toán CAD
Lisp tính diện tích và ghi số này không chỉ dừng lại ở việc tính toán kích thước cơ bản. Nó còn cung cấp một loạt các tính năng nâng cao, giúp người dùng kiểm soát hoàn toàn cách thức hiển thị và quản lý dữ liệu. Kết quả có thể được xuất ra dưới nhiều định dạng khác nhau: tạo một đối tượng Text mới tại vị trí mong muốn, cập nhật vào các Block Attribute (thuộc tính khối) hiện có, hoặc thậm chí là dưới dạng Field – một tính năng cực kỳ hữu ích cho phép giá trị tự động cập nhật khi đối tượng gốc thay đổi.
Đặc biệt, công cụ Lisp này còn hỗ trợ xuất bảng thống kê chuyên nghiệp theo định dạng AutoCAD Table, giúp người dùng dễ dàng tổng hợp, phân tích dữ liệu về chiều dài và diện tích các vùng một cách có tổ chức. Điều này đặc biệt có lợi trong các dự án quy mô lớn, nơi việc quản lý hàng trăm hoặc hàng ngàn đối tượng là một thách thức không nhỏ.
Hướng Dẫn Sử Dụng Các Lệnh Chính của Lisp
Việc làm quen với các lệnh của Lisp là bước đầu tiên để khai thác tối đa tiềm năng của nó. Lisp tính diện tích và ghi số này được tổ chức một cách khoa học với các lệnh rõ ràng cho từng chức năng, giúp người dùng dễ dàng tiếp cận và sử dụng.
Thiết Lập Ban Đầu với Lệnh DTL
Trước khi bắt đầu tính toán và ghi số, người dùng nên thiết lập các thông số cơ bản thông qua lệnh DTL. Đây là bước quan trọng để đảm bảo kết quả chính xác và phù hợp với yêu cầu của bản vẽ. Bạn có thể tùy chỉnh đơn vị bản vẽ, đơn vị xuất kết quả (ví dụ: vẽ bằng mm nhưng muốn kết quả là m), hệ số scale đối tượng (nếu bản vẽ đã bị scale), và quan trọng hơn là bội số làm tròn để có được kết quả ghi số với độ chính xác mong muốn, ví dụ làm tròn đến 0.25. Lệnh DTL cũng cho phép bật hoặc tắt chức năng tạo Hatch khi tính diện tích theo điểm, một tính năng cần thiết nếu bạn muốn sử dụng Field.
Giao diện thiết lập tùy chọn lisp tính diện tích và ghi số
Các Lệnh Tính Chiều Dài
- CD1 – Tính chiều dài các đối tượng đơn lẻ: Lệnh này cho phép bạn chọn từng đối tượng một (Line, Pline, Arc, Spline…) và ngay lập tức ghi số chiều dài của chúng ra bản vẽ. Đây là lựa chọn lý tưởng khi bạn cần kiểm tra kích thước của một vài thành phần cụ thể.
Minh họa lệnh CD1 tính chiều dài đơn lẻ bằng lisp
- CD2 – Tính tổng chiều dài các đối tượng: Khi cần tổng hợp chiều dài của nhiều đối tượng liên tiếp hoặc rời rạc (ví dụ: tổng chiều dài hàng rào, đường ống), lệnh CD2 sẽ thực hiện công việc này một cách nhanh chóng. Kết quả tổng sẽ được ghi số tại một điểm do bạn chỉ định.
- CD3 – Tính chiều dài một đoạn nằm trên đối tượng: Đây là tính năng đặc biệt hữu ích khi bạn chỉ muốn đo một phần của một đường cong hoặc Polyline dài mà không cần phải cắt đối tượng gốc. Lệnh này giúp xác định kích thước chính xác cho từng phân đoạn.
Các Lệnh Tính Diện Tích Chính Xác
Các lệnh tính diện tích là trái tim của Lisp này, cho phép người dùng đo đạc và ghi số diện tích của nhiều hình dạng khác nhau một cách linh hoạt.
- DT1 – Tính diện tích chọn đối tượng – đơn lẻ: Lệnh này cho phép bạn chọn một đối tượng khép kín (như Polyline, Circle, Hatch, Region) và ghi số diện tích của nó. Kết quả thường được đặt ở trọng tâm của đối tượng, giúp dễ dàng nhận biết.

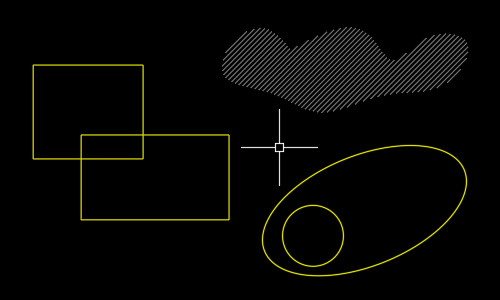

Cách dùng lệnh DT1 để tính diện tích và ghi số cho đối tượng đơn
- DT2 – Tính diện tích chọn đối tượng – cộng gộp: Tương tự như CD2, lệnh DT2 cho phép bạn tính toán tổng diện tích của nhiều đối tượng khép kín được chọn. Đây là giải pháp hoàn hảo cho việc tính toán diện tích các lô đất, sàn nhà hoặc vùng vật liệu phức tạp.
- DT3 – Tính diện tích pick điểm – đơn lẻ: Khi bạn cần tính diện tích của một vùng không được định nghĩa bằng đối tượng khép kín sẵn có, DT3 cho phép bạn pick các điểm góc để tạo thành một đa giác và ghi số diện tích đó.
- DT4 – Tính diện tích pick điểm – cộng gộp: Kết hợp khả năng tính diện tích theo điểm với chức năng cộng gộp, DT4 là lựa chọn mạnh mẽ để tính tổng diện tích của nhiều vùng bất kỳ, được xác định bằng cách pick điểm.
Tính Năng Tổng Hợp Chiều Dài và Diện Tích (DD1, DD2)
Để tăng cường hiệu quả công việc, Lisp cung cấp các lệnh tổng hợp:
- DD1 – Tính chiều dài và diện tích đối tượng – đơn lẻ: Lệnh này là sự kết hợp của CD1 và DT1, giúp bạn tính toán cả chiều dài và diện tích cho một đối tượng đơn lẻ chỉ với một thao tác.
- DD2 – Tính chiều dài và diện tích đối tượng – cộng gộp: Tương tự, DD2 gộp CD2 và DT2, cho phép bạn tính tổng chiều dài và tổng diện tích của một nhóm đối tượng được chọn.
Thống Kê Chiều Dài và Diện Tích (TH1, TH2)
Khả năng thống kê dữ liệu là một điểm mạnh khác của Lisp tính diện tích và ghi số này.
- TH1 – Thống kê chiều dài, diện tích từng đối tượng: Lệnh này sẽ tạo ra một bảng AutoCAD Table chi tiết, liệt kê chiều dài và diện tích của từng đối tượng bạn chọn. Điều này cực kỳ hữu ích cho việc kiểm soát và báo cáo chi tiết.

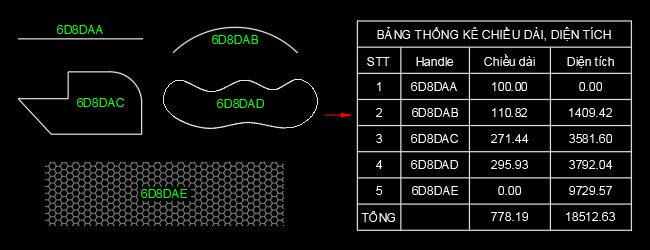

Bảng thống kê chi tiết chiều dài và diện tích từng đối tượng
- TH2 – Thống kê tổng chiều dài, diện tích theo Layer: Đối với các bản vẽ được tổ chức tốt theo Layer, TH2 cho phép bạn thống kê tổng chiều dài và diện tích của các đối tượng trên từng Layer cụ thể. Tính năng này giúp quản lý dữ liệu hiệu quả hơn, đặc biệt trong các dự án có nhiều loại đối tượng khác nhau.
Tối Ưu Hóa Kết Quả với Các Tùy Chọn Ghi Số
Bên cạnh các lệnh tính toán diện tích và chiều dài, Lisp còn cung cấp các tùy chọn nâng cao để ghi số và quản lý kết quả một cách chuyên nghiệp.
Xuất Kết Quả dưới Dạng Block Định Nghĩa
Một trong những tính năng linh hoạt nhất là khả năng xuất kết quả dưới dạng Block do người dùng tự định nghĩa. Thay vì chỉ ghi số bằng Text đơn thuần, bạn có thể thiết lập để kết quả được chèn vào các Block tem đất, Block chú thích tùy chỉnh. Điều này giúp đồng bộ hóa phong cách trình bày bản vẽ và tăng tính chuyên nghiệp. Các thiết lập này được cấu hình trong lệnh DTL, cho phép bạn chỉ định Block và Attribute tương ứng để ghi số liệu.

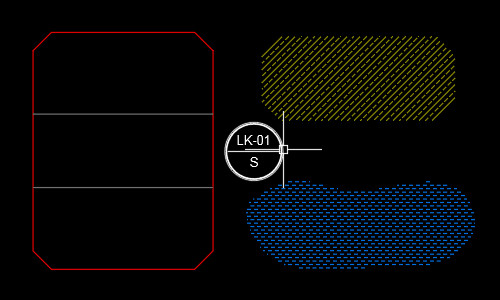

Xuất kết quả tính diện tích và ghi số dưới dạng Block tùy chỉnh
Sức Mạnh của Field – Tự Động Cập Nhật Dữ Liệu
Tính năng Field là một bước tiến lớn trong việc ghi số và quản lý dữ liệu. Khi kết quả diện tích hoặc chiều dài được ghi số dưới dạng Field, chúng sẽ tự động cập nhật nếu đối tượng gốc bị thay đổi (ví dụ: kéo dãn, thay đổi hình dạng). Điều này loại bỏ hoàn toàn nhu cầu phải tính toán diện tích lại thủ công mỗi khi bản vẽ có chỉnh sửa, giảm thiểu đáng kể sai sót và tiết kiệm thời gian. Để theo dõi các Field đang liên kết với đối tượng nào, bạn có thể sử dụng lệnh TRF, một công cụ hữu ích để quản lý các mối liên kết dữ liệu trong bản vẽ.

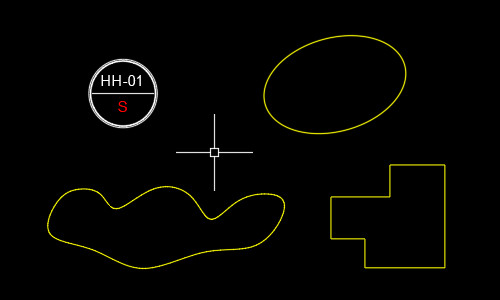

Ví dụ tính năng Field tự động cập nhật diện tích trong CAD
Cập Nhật và Phát Triển Lisp
Lisp tính diện tích và ghi số này không ngừng được cải tiến và cập nhật để đáp ứng nhu cầu ngày càng cao của người dùng. Các phiên bản mới thường xuyên được phát hành, bổ sung các tính năng mới, tối ưu hóa hiệu suất và sửa lỗi. Người dùng cũng có thể tùy chỉnh một số cài đặt mặc định bằng cách chỉnh sửa trực tiếp file Lisp (qua Notepad), cho phép cá nhân hóa trải nghiệm sử dụng.
Các bản cập nhật quan trọng đã bổ sung nhiều lệnh mới như DD1, DD2, TH1, TH2, cải thiện khả năng tạo Field tự động cập nhật, tích hợp thêm các loại đối tượng như MLINE và SOLID vào danh sách tính toán, và giới thiệu lệnh TRF để tra cứu Field. Những cải tiến này liên tục nâng cao tính đa dụng và hiệu quả của công cụ.

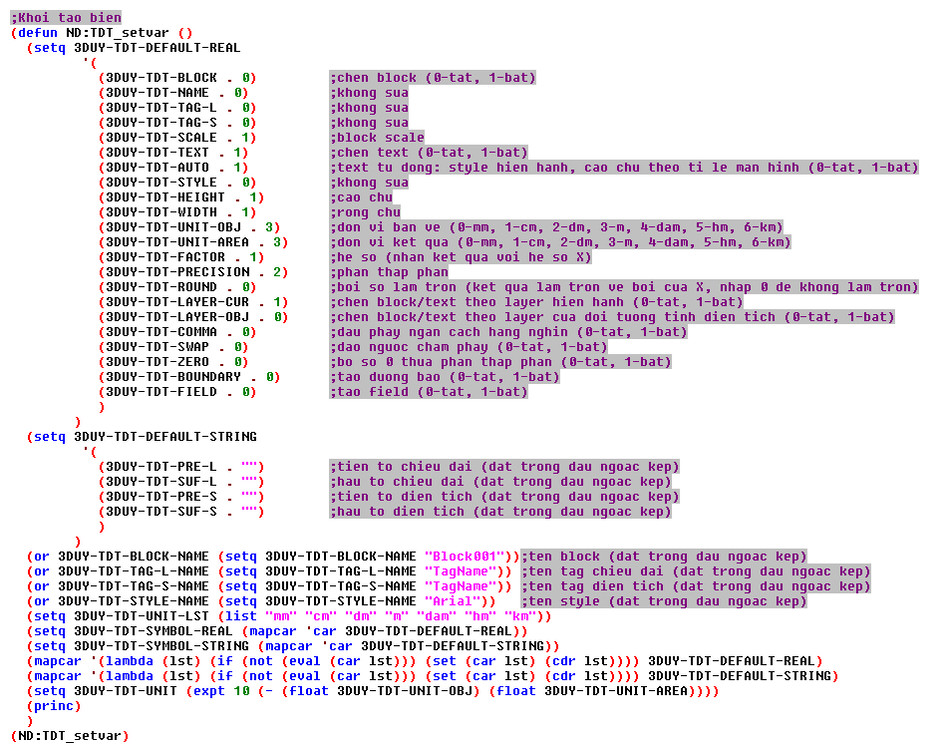

Giao diện chỉnh sửa thông số mặc định của lisp tính diện tích
Các Câu Hỏi Thường Gặp (FAQs)
1. Lisp này có dùng được cho các phiên bản AutoCAD cũ không?
Có, Lisp tính diện tích và ghi số này thường được phát triển để tương thích với nhiều phiên bản AutoCAD khác nhau. Cụ thể, trong các bản cập nhật gần đây đã khắc phục lỗi trên CAD2007, cho thấy sự quan tâm đến khả năng tương thích ngược. Tuy nhiên, để đảm bảo tốt nhất, bạn nên kiểm tra tài liệu đi kèm hoặc thử nghiệm trực tiếp trên phiên bản CAD của mình.
2. Làm thế nào để cài đặt Lisp vào AutoCAD?
Để cài đặt, bạn cần tải file .LSP về máy tính. Sau đó, trong AutoCAD, sử dụng lệnh APPLOAD (hoặc _APPLOAD) để mở hộp thoại Load/Unload Applications. Tại đây, bạn duyệt đến file .LSP đã tải và chọn Load. Để Lisp tự động tải mỗi khi khởi động CAD, bạn có thể thêm nó vào phần “Startup Suite”.
3. Lisp có tính được diện tích các đối tượng phức tạp như Spline không?
Có, Lisp này hỗ trợ tính toán diện tích cho nhiều loại đối tượng, bao gồm cả các đối tượng phức tạp như Spline, Hatch, Region, Mline và Solid, bên cạnh các đối tượng cơ bản như Line, Pline, Arc, Circle.
4. Sự khác biệt giữa lệnh DT1 và DT3 là gì trong việc tính diện tích?
Lệnh DT1 dùng để tính diện tích của các đối tượng khép kín đã có sẵn trên bản vẽ (ví dụ: một Polyline, Circle, Hatch đã được tạo). Trong khi đó, DT3 cho phép bạn tự mình pick các điểm để định nghĩa một vùng và tính diện tích của vùng đó, rất hữu ích khi không có đối tượng khép kín sẵn.
5. Field hoạt động như thế nào và lợi ích của nó là gì?
Field là một loại đối tượng văn bản đặc biệt trong AutoCAD, có khả năng hiển thị dữ liệu được liên kết với các thuộc tính hoặc đối tượng khác. Lợi ích chính là khả năng tự động cập nhật: khi đối tượng gốc thay đổi (ví dụ: một Polyline thay đổi hình dạng), giá trị Field liên kết (ví dụ: diện tích của Polyline đó) sẽ tự động cập nhật theo, giúp duy trì tính chính xác của dữ liệu trên bản vẽ mà không cần thao tác thủ công.
6. Làm sao để thay đổi đơn vị tính toán và ghi số?
Bạn có thể thay đổi đơn vị tính toán và ghi số thông qua lệnh DTL. Trong hộp thoại thiết lập, có các tùy chọn để chọn “Đơn vị bản vẽ” và “Đơn vị ghi kết quả”. Ví dụ, nếu bản vẽ của bạn là mm, bạn có thể chọn xuất kết quả là m để có số liệu dễ đọc hơn.
7. Lisp có hỗ trợ thống kê theo loại đối tượng không?
Lisp này cung cấp các lệnh thống kê mạnh mẽ. Lệnh TH1 cho phép thống kê chiều dài và diện tích của từng đối tượng bạn chọn. Lệnh TH2 thì hữu ích hơn khi muốn thống kê tổng chiều dài và diện tích theo Layer, giúp phân loại và quản lý dữ liệu hiệu quả.
8. Khi nào nên dùng lệnh DD1/DD2 thay vì các lệnh CD/DT riêng lẻ?
Bạn nên sử dụng lệnh DD1 hoặc DD2 khi cần tính toán cả chiều dài và diện tích cho cùng một đối tượng hoặc một nhóm đối tượng. Các lệnh này giúp tiết kiệm thời gian bằng cách kết hợp hai tác vụ vào một, giảm số lượng thao tác cần thực hiện.
9. Làm thế nào để chỉnh sửa các thiết lập mặc định của Lisp?
Bạn có thể chỉnh sửa các thiết lập mặc định bằng cách mở file .LSP bằng một trình soạn thảo văn bản (như Notepad). Trong file, bạn sẽ tìm thấy các dòng code cho phép bạn thay đổi các giá trị mặc định cho đơn vị, làm tròn, tiền tố, hậu tố… Sau khi chỉnh sửa, lưu file và tải lại Lisp vào AutoCAD để áp dụng thay đổi.
10. Nếu tôi gặp lỗi khi sử dụng Lisp, tôi nên làm gì?
Khi gặp lỗi, đầu tiên hãy kiểm tra lại các thiết lập trong lệnh DTL để đảm bảo chúng phù hợp với bản vẽ của bạn. Nếu vẫn gặp lỗi, hãy kiểm tra xem phiên bản AutoCAD của bạn có tương thích không. Ngoài ra, việc tham khảo các diễn đàn cộng đồng AutoCAD hoặc liên hệ với tác giả Lisp (nếu có thông tin) có thể giúp bạn tìm được giải pháp nhanh chóng.
Lisp tính diện tích và ghi số là một công cụ không thể thiếu đối với bất kỳ ai làm việc với AutoCAD. Nó không chỉ đơn giản hóa các tác vụ đo đạc phức tạp mà còn mang lại độ chính xác cao và khả năng tự động hóa vượt trội. Việc nắm vững cách sử dụng công cụ Lisp này sẽ giúp bạn tối ưu hóa quy trình làm việc, tiết kiệm thời gian và nâng cao chất lượng bản vẽ. Gia Sư Thành Tâm hy vọng thông tin này sẽ hữu ích cho bạn trong quá trình học tập và làm việc.
