Lệnh Tính Diện Tích AutoCAD: Hướng Dẫn Chi Tiết Từ A Đến Z

Trong lĩnh vực thiết kế và kỹ thuật, đặc biệt là với phần mềm AutoCAD, việc tính diện tích AutoCAD là một thao tác cơ bản nhưng vô cùng quan trọng. Dù bạn là sinh viên, kỹ sư hay kiến trúc sư, việc nắm vững các lệnh tính diện tích AutoCAD sẽ giúp công việc của bạn nhanh chóng, chính xác và hiệu quả hơn. Bài viết này sẽ hướng dẫn bạn các phương pháp phổ biến nhất để đo đạc diện tích trong AutoCAD một cách chi tiết.

Tầm Quan Trọng Của Việc Đo Diện Tích Trong Thiết Kế AutoCAD

Việc xác định diện tích chính xác của các đối tượng trong bản vẽ AutoCAD có ý nghĩa then chốt trong nhiều ngành nghề. Đối với kiến trúc sư và kỹ sư xây dựng, việc này giúp tính toán vật liệu cần thiết như gạch lát sàn, sơn tường, hoặc diện tích sử dụng của một căn phòng, một lô đất. Trong cơ khí, nó có thể dùng để tính diện tích mặt cắt ngang của chi tiết. Sự chính xác trong việc đo diện tích AutoCAD trực tiếp ảnh hưởng đến dự toán chi phí và kế hoạch thi công, giảm thiểu rủi ro sai sót và lãng phí vật liệu.

Việc tính toán diện tích không chỉ đơn thuần là một thao tác kỹ thuật mà còn là yếu tố quyết định đến hiệu quả kinh tế và tính khả thi của dự án. Một bản vẽ được tính toán diện tích chuẩn xác có thể tiết kiệm hàng triệu đồng cho chi phí vật tư và nhân công. Do đó, việc thành thạo các lệnh tính diện tích AutoCAD là kỹ năng không thể thiếu đối với bất kỳ ai làm việc với phần mềm này.

Hiểu Rõ Các Loại Đối Tượng Trong AutoCAD Trước Khi Tính Diện Tích

Trước khi đi sâu vào các lệnh tính diện tích AutoCAD, điều quan trọng là bạn cần hiểu rõ về các loại đối tượng trong bản vẽ. AutoCAD phân biệt rõ ràng giữa các đối tượng “khép kín” và “rời rạc”. Đối tượng khép kín bao gồm Polyline (PL), Region (REG), Circle (C), Rectangle (REC) – những hình có chu vi đóng hoàn toàn. Ngược lại, đối tượng rời rạc là tập hợp các đường thẳng (Line), cung tròn (Arc), hoặc đường Spline không tạo thành một vùng kín.

Sự khác biệt này ảnh hưởng trực tiếp đến việc lựa chọn lệnh tính diện tích phù hợp. Một số lệnh chỉ hoạt động hiệu quả với các đối tượng khép kín, trong khi những phương pháp khác linh hoạt hơn cho phép bạn chọn từng điểm hoặc xử lý các đối tượng rời rạc. Nắm vững điều này sẽ giúp bạn tránh được lỗi và tối ưu hóa quá trình đo đạc diện tích.

Các Lệnh Cơ Bản Để Tính Diện Tích Trong AutoCAD

AutoCAD cung cấp nhiều công cụ và lệnh để tính diện tích, từ những lệnh tích hợp sẵn cho đến các tiện ích mở rộng. Trong số đó, ba phương pháp phổ biến và hiệu quả nhất mà người dùng thường xuyên áp dụng là sử dụng lệnh AREA (AA), lệnh LIST (LI), và tiện ích LISP (SS). Mỗi phương pháp có những ưu điểm riêng và phù hợp với các trường hợp bản vẽ khác nhau.

Việc lựa chọn lệnh tính diện tích phù hợp sẽ giúp bạn tiết kiệm thời gian và đảm bảo độ chính xác cao nhất cho kết quả. Hãy cùng tìm hiểu chi tiết về từng lệnh để bạn có thể áp dụng chúng một cách linh hoạt trong công việc.

Cách Sử Dụng Lệnh AREA (AA) Để Tính Diện Tích Hiệu Quả

Lệnh AREA (AA) là một trong những công cụ mạnh mẽ và linh hoạt nhất để tính diện tích trong AutoCAD, đặc biệt khi bạn làm việc với các vùng khép kín. Lệnh này không chỉ cho phép bạn chọn các đối tượng đã được vẽ sẵn mà còn có thể xác định diện tích bằng cách chọn từng điểm góc của một khu vực bất kỳ, kể cả khi nó chưa phải là một đối tượng hoàn chỉnh. Hơn nữa, bạn có thể cộng hoặc trừ các diện tích khác nhau để giải quyết các trường hợp phức tạp hơn, ví dụ như một căn phòng có nhiều cột hoặc một lô đất có phần diện tích cần loại bỏ.

Quy trình sử dụng lệnh AREA khá đơn giản nhưng yêu cầu sự chính xác trong thao tác chọn điểm hoặc đối tượng. Hãy thực hành thường xuyên để làm quen với các tùy chọn của lệnh này.

Giao diện làm việc AutoCAD với các hình dạng cơ bản cần đo diện tích

Quy trình thực hiện lệnh AREA (AA):

1. Kích hoạt lệnh: Trên thanh dòng lệnh (Command Line), bạn nhập AA hoặc AREA rồi nhấn Enter.
2. Chọn phương pháp tính:
   • “Object” (O): Nếu bạn muốn tính diện tích của một đối tượng khép kín đã có sẵn (ví dụ: Polyline, Circle, Rectangle), bạn nhập O và nhấn Enter, sau đó chọn đối tượng đó.
   • Chọn điểm: Nếu vùng cần tính diện tích chưa phải là một đối tượng khép kín, bạn có thể click chuột vào các điểm góc theo trình tự để tạo thành một vùng đa giác. Khi đã chọn đủ các điểm tạo thành chu vi kín, nhấn Enter.
   • Add/Subtract Area: Đối với các khu vực phức tạp hơn, bạn có thể sử dụng tùy chọn A (Add area) để cộng thêm diện tích hoặc S (Subtract area) để loại trừ một phần diện tích ra khỏi tổng số.
3. Đọc kết quả: Sau khi hoàn tất việc chọn đối tượng hoặc các điểm, kết quả diện tích (Area) và chu vi (Perimeter) sẽ hiển thị ngay trên dòng lệnh hoặc trong cửa sổ Text Window (nhấn F2 để xem chi tiết hơn).

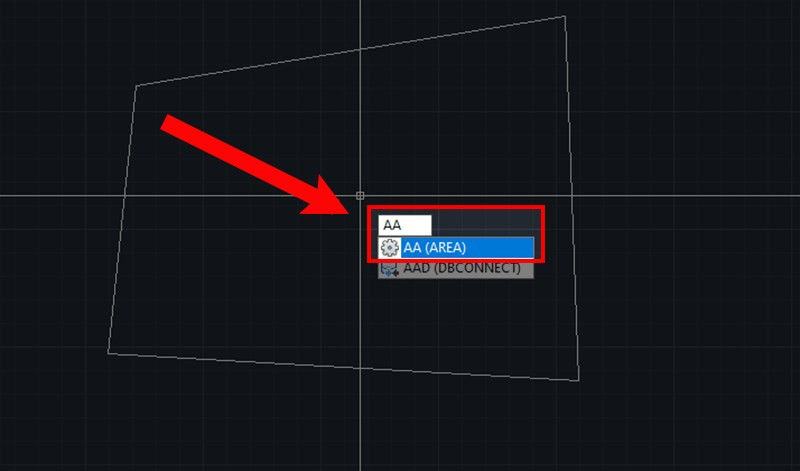

Kích hoạt lệnh AREA (AA) trên thanh dòng lệnh AutoCAD để tính diện tích

Ví dụ, nếu bạn cần tính diện tích một hình chữ nhật kích thước 8×8 đơn vị, kết quả sẽ hiển thị là 64 đơn vị diện tích. Đây là một cách tính diện tích trong AutoCAD rất trực quan và dễ thực hiện.

Tính Diện Tích Với Lệnh LIST (LI) Cho Đối Tượng Liên Mạch

Lệnh LIST (LI) là một công cụ hữu ích khác để xác định diện tích trong AutoCAD, đặc biệt khi đối tượng của bạn là một Polyline (PL) khép kín hoặc một Block. Không chỉ cung cấp thông tin về diện tích, lệnh LIST còn hiển thị một loạt các thuộc tính chi tiết khác của đối tượng được chọn, bao gồm chu vi, tọa độ các đỉnh, tên lớp (layer), màu sắc, loại đường nét và nhiều thông tin kỹ thuật khác. Điều này làm cho lệnh LIST trở thành một công cụ kiểm tra thông tin toàn diện, không chỉ riêng cho việc đo diện tích AutoCAD.

Lưu ý rằng lệnh LIST chỉ có thể hiển thị diện tích nếu đối tượng được chọn là một vùng khép kín và liên mạch. Nếu bạn chọn một tập hợp các đường thẳng rời rạc, lệnh sẽ chỉ hiển thị thông tin của từng đường riêng lẻ chứ không cung cấp tổng diện tích của khu vực đó.

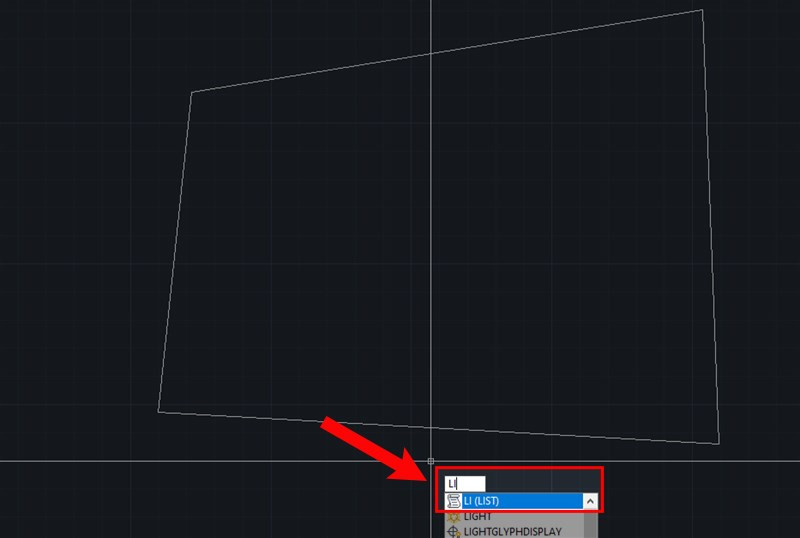

Nhập lệnh LI (LIST) trong AutoCAD để hiển thị thông tin chi tiết đối tượng

Quy trình thực hiện lệnh LIST (LI):

1. Kích hoạt lệnh: Trên thanh dòng lệnh, bạn nhập LI hoặc LIST và nhấn Enter.
2. Chọn đối tượng: Chọn đối tượng mà bạn muốn lấy thông tin (đảm bảo đó là một Polyline hoặc Block khép kín) và nhấn Enter.
3. Đọc kết quả: Một cửa sổ Text Window sẽ xuất hiện, hiển thị tất cả các thuộc tính của đối tượng được chọn. Bạn sẽ tìm thấy thông tin về diện tích (Area) và chu vi (Perimeter) trong danh sách này.

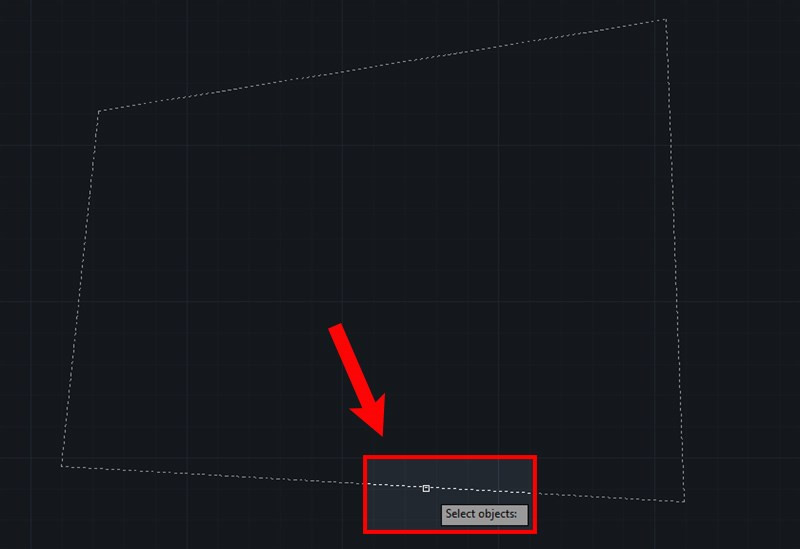

Chọn đối tượng hình chữ nhật khép kín để lệnh LIST hiển thị thông tin chi tiết

Ví dụ, nếu bạn chọn một Polyline khép kín có diện tích 64 đơn vị, cửa sổ LIST sẽ hiển thị dòng “Area: 64.0000”. Lệnh này rất phù hợp để nhanh chóng kiểm tra các thông số kỹ thuật của một đối tượng đã hoàn chỉnh.

Hướng Dẫn Sử Dụng LISP (SS) Để Tính Diện Tích Linh Hoạt

Sử dụng LISP (List Processor) là một phương pháp nâng cao để tính diện tích trong AutoCAD, mang lại sự linh hoạt vượt trội so với các lệnh tích hợp sẵn. LISP cho phép bạn thực hiện các tác vụ phức tạp hơn, chẳng hạn như tính toán diện tích cho các vùng không khép kín hoặc tự động ghi chú kết quả ra bản vẽ. Một trong những LISP phổ biến nhất để đo diện tích AutoCAD là LISP SS, được thiết kế để xử lý cả đối tượng kín và rời rạc, đồng thời tự động tạo Hatch và hiển thị kết quả một cách trực quan.

Tuy nhiên, việc sử dụng LISP yêu cầu bạn phải tải file LISP về và nạp vào AutoCAD. Đây là một giải pháp mạnh mẽ cho những người dùng cần tùy chỉnh và tự động hóa quy trình làm việc.

Quy trình thực hiện lệnh SS (LISP):

1. Tải và Load LISP:

   • Đầu tiên, bạn cần tải file LISP đo diện tích (ví dụ, do_dien_tich.lsp) từ một nguồn đáng tin cậy. (Ví dụ: https://drive.google.com/file/d/1liihbIR3OxH5suh726vSkTFfvd6xOsyL/view).
   • Trong AutoCAD, nhập lệnh AP (APPLOAD) và nhấn Enter.
   • Trong hộp thoại “Load/Unload Applications”, tìm đến file LISP bạn vừa tải xuống, chọn nó và nhấn “Load”. Đảm bảo bạn thấy thông báo “Successfully loaded” (Đã tải thành công).

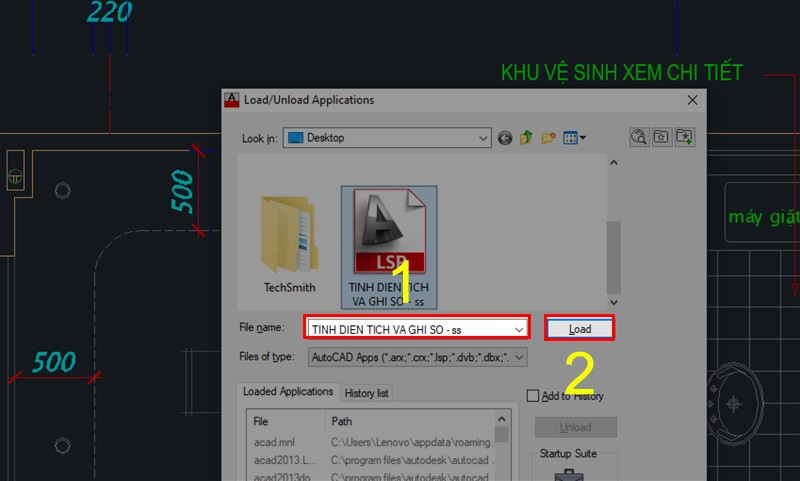

   Hộp thoại Load/Unload Applications để tải file LISP đo diện tích vào AutoCAD

2. Kích hoạt lệnh LISP: Sau khi LISP được tải, nhập lệnh SS và nhấn Enter. (Lưu ý: Đối với mỗi phiên làm việc AutoCAD hoặc khi mở bản vẽ mới, bạn có thể cần load lại LISP).

3. Cấu hình tỷ lệ và số thập phân: LISP thường sẽ hỏi bạn về tỷ lệ bản vẽ (mặc định có thể là 1000) và số chữ số thập phân mà bạn muốn hiển thị trong kết quả. Bạn có thể chấp nhận giá trị mặc định bằng cách nhấn Enter hoặc nhập giá trị mới.

4. Chọn vùng cần tính diện tích: Lệnh sẽ yêu cầu bạn chọn các điểm hoặc đối tượng tạo thành vùng cần tính. Điểm đặc biệt của LISP này là nó có thể xử lý cả các đường thẳng rời rạc, tự động tạo ra một đường biên khép kín ảo và lấp đầy bằng Hatch để bạn dễ hình dung.

5. Đặt Text hiển thị kết quả: Sau khi chọn vùng và nhấn Enter, LISP sẽ yêu cầu bạn click chuột vào một vị trí trên bản vẽ để đặt đoạn Text hiển thị kết quả diện tích.

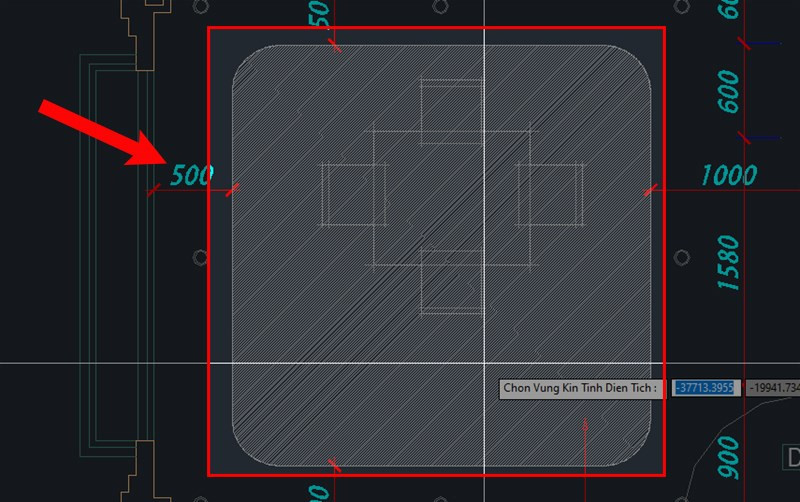

   Chọn vùng bất kỳ để sử dụng lệnh LISP SS tính diện tích và hiển thị kết quả

   Lệnh LISP SS là một giải pháp tuyệt vời khi bạn cần đo diện tích AutoCAD cho các khu vực phức tạp, không đều hoặc muốn tự động ghi kết quả lên bản vẽ một cách chuyên nghiệp.

So Sánh Các Phương Pháp Tính Diện Tích Trong AutoCAD

Việc lựa chọn lệnh tính diện tích AutoCAD phù hợp phụ thuộc vào loại đối tượng, độ phức tạp của hình dạng và yêu cầu về thông tin bạn cần. Dưới đây là bảng so sánh giúp bạn hình dung rõ hơn về ưu nhược điểm của từng phương pháp:

Tính năng / Lệnh	AREA (AA)	LIST (LI)	LISP (SS)
Đối tượng áp dụng	Vùng khép kín (Polyline, Circle, Region) hoặc chọn điểm.	Đối tượng khép kín, liên mạch (Polyline, Block).	Cả vùng khép kín và các đường rời rạc.
Độ linh hoạt	Cao, có thể cộng/trừ diện tích.	Trung bình, chỉ cho đối tượng đã hoàn chỉnh.	Rất cao, tự động khép kín và tạo Hatch.
Thông tin hiển thị	Diện tích, chu vi.	Diện tích, chu vi, tọa độ, layer, màu sắc, v.v.	Diện tích, có thể tùy chỉnh thêm thông tin khác.
Kết quả hiển thị	Dòng lệnh.	Cửa sổ Text Window.	Text tự động ghi trên bản vẽ.
Độ phức tạp	Dễ sử dụng.	Dễ sử dụng.	Trung bình (cần tải và load LISP).
Ưu điểm	Nhanh chóng, chính xác cho vùng kín.	Cung cấp nhiều thông tin đối tượng.	Xử lý linh hoạt, tự động hóa, trực quan hóa kết quả.
Nhược điểm	Ít thông tin chi tiết về đối tượng.	Không dùng được cho đối tượng rời rạc.	Cần tải và cài đặt, có thể phải load lại cho mỗi phiên.

Từ bảng so sánh trên, bạn có thể thấy rằng mỗi lệnh tính diện tích AutoCAD đều có những thế mạnh riêng. Lệnh AREA và LIST là những lựa chọn tuyệt vời cho các công việc cơ bản và kiểm tra nhanh chóng, trong khi LISP SS phát huy tối đa hiệu quả trong các dự án phức tạp cần sự tự động hóa và trực quan hóa kết quả.

Một Số Lưu Ý Quan Trọng Khi Tính Diện Tích Trong AutoCAD

Để đảm bảo kết quả tính diện tích AutoCAD đạt độ chính xác cao nhất và tránh những sai sót không đáng có, bạn cần lưu ý một số điểm quan trọng sau đây:

• Đơn vị bản vẽ: Luôn kiểm tra và đảm bảo rằng bạn đang làm việc với đúng đơn vị bản vẽ (ví dụ: mét, milimét, inch). Nếu đơn vị không khớp, kết quả diện tích sẽ bị sai lệch.
• Độ chính xác của đối tượng: Đối với các lệnh như AREA và LIST, đối tượng cần phải hoàn toàn khép kín. Nếu có bất kỳ khe hở nhỏ nào giữa các đường, AutoCAD sẽ không thể xác định được diện tích. Bạn có thể sử dụng lệnh OVERKILL để loại bỏ các đường trùng lặp hoặc lệnh JOIN để nối các đoạn thẳng rời rạc thành một Polyline duy nhất.
• Sử dụng lệnh BO (BOUNDARY) để tạo Polyline khép kín: Nếu bạn có một khu vực được bao quanh bởi các đường rời rạc nhưng muốn đo diện tích AutoCAD bằng lệnh AREA hoặc LIST, hãy sử dụng lệnh BO để tạo một Polyline khép kín từ khu vực đó. Lệnh này sẽ tự động phát hiện đường biên và tạo ra một đối tượng Polyline mới.
• Kiểm tra tỉ lệ bản vẽ (Scale): Trong một số trường hợp, bản vẽ có thể được vẽ với một tỉ lệ khác so với tỉ lệ thực tế. Hãy đảm bảo rằng bạn đã điều chỉnh tỉ lệ phù hợp hoặc đã tính đến yếu tố tỉ lệ khi đọc kết quả diện tích.
• Lưu trữ file LISP ở nơi an toàn: Nếu bạn sử dụng LISP, hãy đảm bảo rằng file LISP được lưu trữ ở một vị trí cố định và an toàn, tránh bị xóa nhầm hoặc di chuyển, gây khó khăn cho việc load lại.

Tuân thủ những lưu ý này sẽ giúp bạn thực hiện việc tính diện tích trong AutoCAD một cách chuyên nghiệp và hiệu quả, mang lại độ tin cậy cao cho các dự án của mình.

Câu Hỏi Thường Gặp (FAQs) Về Lệnh Tính Diện Tích AutoCAD

1. Làm thế nào để tính diện tích một khu vực phức tạp có nhiều lỗ rỗng?
   Bạn có thể sử dụng lệnh AREA với tùy chọn “Add area” để tính tổng diện tích bên ngoài, sau đó sử dụng “Subtract area” để trừ đi diện tích của các lỗ rỗng bên trong. Lệnh LISP SS cũng có thể xử lý trường hợp này bằng cách chọn từng vùng cần tính hoặc loại trừ.

2. Lệnh AREA có thể tính diện tích của đối tượng không khép kín không?
   Trực tiếp thì không. Lệnh AREA yêu cầu một vùng khép kín. Tuy nhiên, bạn có thể chọn các điểm góc để “định nghĩa” một vùng khép kín ảo tạm thời để tính diện tích cho nó, hoặc dùng lệnh BOUNDARY để tạo ra một Polyline khép kín từ các đường rời rạc.

3. Tại sao lệnh LIST không hiển thị diện tích của đối tượng?
   Điều này thường xảy ra khi đối tượng bạn chọn không phải là một Polyline (PL) hoặc Block khép kín. Lệnh LIST chỉ có thể cung cấp thông tin diện tích cho các đối tượng đã được định nghĩa là một vùng liên mạch và đóng.

4. Làm cách nào để chuyển đổi đơn vị diện tích trong AutoCAD?
   AutoCAD không có lệnh chuyển đổi đơn vị diện tích trực tiếp trong quá trình tính toán. Kết quả diện tích sẽ dựa trên đơn vị bản vẽ hiện tại của bạn. Nếu bạn muốn kết quả ở đơn vị khác, bạn cần tự chuyển đổi bằng cách nhân hoặc chia với hệ số tương ứng (ví dụ: từ mét vuông sang milimét vuông thì nhân với 1,000,000).

5. Có cách nào để tự động ghi diện tích ra bản vẽ không?
   Có, việc sử dụng các tiện ích LISP như LISP SS cho phép bạn tự động đặt Text ghi kết quả diện tích trực tiếp lên bản vẽ. Một số công cụ hoặc add-on bên thứ ba cũng cung cấp chức năng này.

6. Lisp đo diện tích có an toàn không?
   Phần lớn các LISP đo diện tích từ các nguồn uy tín là an toàn. Tuy nhiên, bạn nên cẩn trọng khi tải LISP từ các nguồn không rõ ràng, vì chúng có thể chứa mã độc hoặc gây ra lỗi không mong muốn cho AutoCAD của bạn.

7. Tôi có thể tính tổng diện tích của nhiều đối tượng cùng lúc không?
   Với lệnh AREA, bạn có thể sử dụng tùy chọn “Add area” để cộng dồn diện tích của nhiều đối tượng hoặc vùng khác nhau. Với LISP, một số tiện ích có thể cho phép bạn chọn nhiều đối tượng và tính tổng diện tích của chúng.

8. Làm thế nào để tạo Polyline từ các đường rời rạc để tính diện tích?
   Bạn có thể dùng lệnh BOUNDARY (nhập BO và nhấn Enter) để tạo một Polyline khép kín từ một khu vực được bao quanh bởi các đường rời rạc. Sau đó, bạn có thể sử dụng lệnh AREA hoặc LIST trên Polyline mới được tạo để tính diện tích.

Nắm vững các lệnh tính diện tích AutoCAD là một kỹ năng thiết yếu giúp bạn hoàn thành công việc thiết kế và kỹ thuật một cách chính xác và hiệu quả. Việc hiểu rõ từng lệnh, cũng như các lưu ý quan trọng, sẽ giúp bạn tối ưu hóa quy trình làm việc và tránh các lỗi không đáng có. Thực hành thường xuyên với các ví dụ khác nhau sẽ củng cố kiến thức và khả năng ứng dụng của bạn trong mọi dự án. Gia Sư Thành Tâm hy vọng bài viết này đã cung cấp cho bạn những thông tin hữu ích và toàn diện nhất.
