Trong lĩnh vực cơ điện lạnh (HVAC), việc tính toán diện tích ống gió chính xác là nền tảng cho mọi dự án. Từ việc đảm bảo hiệu suất hoạt động tối ưu của hệ thống đến quản lý chi phí hiệu quả, mỗi số liệu đều mang ý nghĩa quan trọng. Hiện nay, nhiều giải pháp hỗ trợ đã ra đời, trong đó, việc sử dụng file excel tính diện tích ống gió đang ngày càng trở thành một công cụ được ưa chuộng nhờ sự tiện lợi và độ chính xác mà nó mang lại.
Tầm Quan Trọng Của Việc Tính Toán Diện Tích Ống Gió
Việc xác định diện tích ống gió không chỉ là một bước kỹ thuật đơn thuần mà còn ảnh hưởng trực tiếp đến nhiều khía cạnh của một công trình. Đầu tiên, diện tích chính xác là cơ sở để lập dự toán và báo giá vật tư. Từ đó, các kỹ sư và nhà thầu có thể tính toán được khối lượng tôn, thép, hoặc inox cần thiết để sản xuất ống gió, cũng như các loại phụ kiện phức tạp khác. Một ước tính sai lệch có thể dẫn đến lãng phí vật liệu đáng kể, đội giá thành sản phẩm hoặc thậm chí là thiếu hụt, gây chậm trễ tiến độ thi công.
Thứ hai, tính toán diện tích chuẩn xác giúp hệ thống thông gió hoạt động hiệu quả, đáp ứng đúng lưu lượng và áp suất không khí theo thiết kế. Nếu diện tích ống gió không phù hợp, có thể gây ra hiện tượng giảm lưu lượng gió, tăng độ ồn, hoặc tiêu thụ năng lượng nhiều hơn mức cần thiết, ảnh hưởng trực tiếp đến chất lượng không khí và trải nghiệm của người sử dụng. Chính vì vậy, việc đầu tư thời gian và công sức để đảm bảo độ chính xác trong bước này là vô cùng cần thiết.
Tổng Quan Các Phương Pháp Tính Diện Tích Ống Gió Phổ Biến
Trong thực tế, có nhiều cách để xác định diện tích ống gió, từ truyền thống đến hiện đại, mỗi phương pháp đều có những ưu và nhược điểm riêng. Việc lựa chọn công cụ phù hợp sẽ giúp các kỹ sư và nhà thầu tiết kiệm thời gian, tăng cường độ chính xác và tối ưu hóa quy trình làm việc. Có ba phương pháp chính đang được áp dụng rộng rãi, bao gồm phương pháp thủ công bằng công thức, sử dụng các phần mềm chuyên dụng và đặc biệt là ứng dụng các file excel tính diện tích ống gió có sẵn.
Tính Toán Diện Tích Ống Gió Bằng Công Thức Thủ Công
Phương pháp truyền thống này đòi hỏi người thực hiện phải nắm vững các công thức hình học phức tạp cho từng loại ống gió như ống tròn, ống vuông, ống chữ nhật, hay các phụ kiện chuyển đổi. Công việc này thường được thực hiện bởi đội ngũ kỹ sư hoặc thợ lành nghề dựa trên bản vẽ thiết kế chi tiết. Mặc dù cung cấp nền tảng kiến thức vững chắc, nhưng phương pháp thủ công này lại tiêu tốn rất nhiều thời gian và tiềm ẩn rủi ro sai sót cao, đặc biệt khi phải xử lý số lượng lớn các chi tiết hoặc các hình dạng không chuẩn. Vì vậy, tính ứng dụng trong các dự án quy mô lớn hiện nay đã giảm đi đáng kể.
Hình ảnh minh họa việc tính toán diện tích ống gió cho hệ thống HVAC
Ứng Dụng Phần Mềm Chuyên Dụng Để Tính Diện Tích Ống Gió
Sự ra đời của các phần mềm thiết kế và tính toán chuyên nghiệp đã cách mạng hóa quy trình dự toán ống gió. Các công cụ như Cam Metric, Revit, Camduct, SolidWorks và Autocad được sử dụng phổ biến, với Camduct của Autodesk nổi bật hơn cả. Các phần mềm này cung cấp thư viện phong phú về ống gió, phụ kiện, van gió và các tham số kỹ thuật, cho phép người dùng mô phỏng 3D hệ thống một cách trực quan. Khả năng tự động tính toán, cập nhật theo thời gian thực và xuất bản vẽ chi tiết giúp giảm thiểu đáng kể thời gian thiết kế và gia công.
Phần mềm Camduct, ví dụ, có đầy đủ thư viện về các chi tiết phụ kiện ống gió và van gió trong hệ thống HVAC. Nó không chỉ hiển thị hệ thống công thức mà còn minh họa hình ảnh từng bước, giúp người dùng dễ dàng nhập các thông số kích thước và nhận về kết quả chính xác về vật liệu cần thiết. Độ chính xác và tốc độ vượt trội của các phần mềm này là lý do chúng được các công ty sản xuất và thiết kế chuyên nghiệp ưu tiên sử dụng.
Khám Phá Ưu Điểm Của File Excel Tính Diện Tích Ống Gió
Trong số các phương pháp tính toán hiện có, việc sử dụng file excel tính diện tích ống gió đang nổi lên như một giải pháp cân bằng giữa độ chính xác của phần mềm chuyên dụng và tính linh hoạt, dễ tiếp cận của phương pháp thủ công. Một bảng tính Excel được thiết lập hợp lý không chỉ giúp tính toán diện tích mà còn có thể tích hợp các công thức phức hợp để dự trù vật liệu hao hụt, thậm chí là ước tính giá thành sản phẩm.
Cấu Trúc Và Các Hàm Cơ Bản Trong File Excel
Một file excel tính diện tích ống gió thường được xây dựng dựa trên các công thức toán học cơ bản cho hình học như hình vuông, hình chữ nhật và hình tròn. Các công thức này sẽ được mã hóa bằng các hàm Excel như SUM, PRODUCT, IF hoặc VLOOKUP để tự động tính toán khi người dùng nhập kích thước đầu vào. Ví dụ, để tính diện tích bề mặt ống gió vuông/chữ nhật, bạn cần các thông số chiều rộng (a), chiều cao (b) và chiều dài (L) của ống. Công thức tổng quát là 2*(a+b)*L. Với ống gió tròn, bạn sẽ cần đường kính (D) và chiều dài (L), với công thức là Pi*D*L.
Bên cạnh các phép tính cơ bản, các file Excel tiên tiến còn có thể tích hợp các bảng tra cứu định mức vật liệu, hệ số hao hụt, và thậm chí là chi phí nhân công để đưa ra một dự toán toàn diện. Điều này giúp các nhà thầu và kỹ sư có cái nhìn tổng quan hơn về chi phí và tài nguyên cần thiết cho dự án.
Lợi Ích Thực Tiễn Khi Sử Dụng File Excel Tính Toán Ống Gió
Việc áp dụng file excel tính diện tích ống gió mang lại nhiều lợi ích thiết thực, đặc biệt là đối với các doanh nghiệp vừa và nhỏ hoặc các cá nhân muốn kiểm soát chặt chẽ quá trình dự toán. Thứ nhất, nó giúp tiết kiệm thời gian đáng kể so với phương pháp thủ công. Thay vì phải tính toán từng chi tiết một cách rời rạc, bạn chỉ cần nhập các thông số đầu vào và Excel sẽ tự động xử lý. Điều này có thể tăng tốc độ dự toán lên đến 50-70%.
Thứ hai, file excel tính diện tích ống gió giúp giảm thiểu lỗi con người. Các công thức đã được thiết lập sẵn, đảm bảo độ chính xác cao khi dữ liệu đầu vào đúng. Nhờ đó, rủi ro sai sót trong dự toán có thể giảm xuống dưới 5%, một con số ấn tượng so với phương pháp tính tay. Hơn nữa, Excel là một công cụ quen thuộc, dễ sử dụng và linh hoạt, cho phép người dùng dễ dàng điều chỉnh, cập nhật các thông số hoặc thêm các loại phụ kiện mới theo yêu cầu của từng dự án cụ thể mà không cần đầu tư vào các phần mềm đắt tiền.

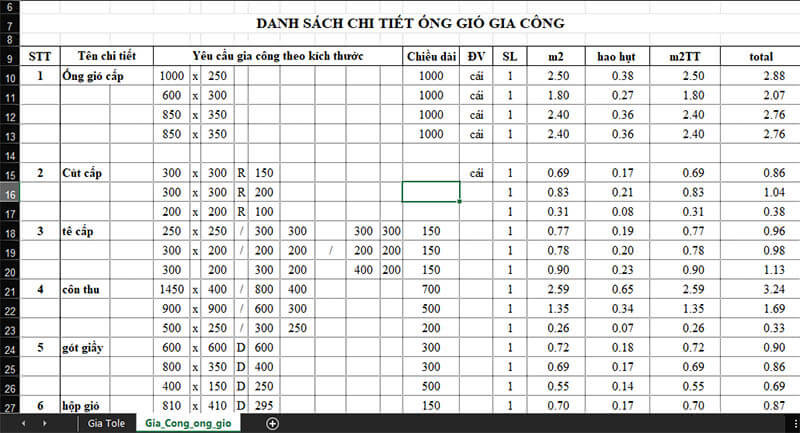

Giao diện file Excel tính diện tích ống gió giúp dự toán nhanh chóng và chính xác
Hướng Dẫn Sử Dụng File Excel Tính Diện Tích Ống Gió Hiệu Quả
Để tận dụng tối đa lợi ích của một file excel tính diện tích ống gió, bạn cần thực hiện theo các bước cơ bản và chú ý đến một số điểm quan trọng.
Bước đầu tiên là chuẩn bị dữ liệu. Hãy đảm bảo bạn có đầy đủ các thông số kỹ thuật của ống gió và phụ kiện, bao gồm loại ống (tròn, vuông, chữ nhật), kích thước cụ thể (chiều rộng, chiều cao, đường kính) và tổng chiều dài của từng đoạn ống. Các thông số này thường được ghi rõ trong bản vẽ thiết kế HVAC.
Tiếp theo, bạn sẽ nhập dữ liệu vào các ô tương ứng trong bảng tính Excel. Một file Excel được thiết kế tốt sẽ có các trường rõ ràng để nhập liệu. Sau khi nhập xong, bảng tính sẽ tự động áp dụng các công thức đã được cài đặt để hiển thị kết quả về diện tích bề mặt và khối lượng vật liệu. Điều quan trọng là phải kiểm tra kỹ lưỡng các số liệu đầu vào để tránh sai sót. Cuối cùng, hãy kiểm tra lại kết quả tính toán, so sánh với các ước tính ban đầu hoặc các tiêu chuẩn ngành để đảm bảo tính hợp lý và chính xác.
Những Lưu Ý Quan Trọng Khi Ứng Dụng Bảng Tính Excel Cho Ống Gió
Mặc dù file excel tính diện tích ống gió mang lại nhiều tiện ích, nhưng để đảm bảo hiệu quả tối đa, người dùng cần lưu ý một số yếu tố quan trọng. Thứ nhất, độ chính xác của bảng tính phụ thuộc hoàn toàn vào công thức được cài đặt. Hãy đảm bảo rằng các công thức trong file Excel tuân thủ đúng các tiêu chuẩn kỹ thuật và tính toán hình học. Nếu tự tạo file, hãy kiểm tra công thức cẩn thận, hoặc nếu tải từ nguồn bên ngoài, hãy chọn những nguồn uy tín.
Thứ hai, giao diện thân thiện và dễ hiểu của file Excel sẽ giúp quá trình nhập liệu và đọc kết quả trở nên thuận tiện hơn. Một bảng tính được tổ chức khoa học, có chú thích rõ ràng sẽ giúp người dùng, kể cả những người ít kinh nghiệm về Excel, cũng có thể sử dụng một cách hiệu quả.
Cuối cùng, hãy luôn kiểm tra định kỳ và cập nhật các thông số trong bảng tính nếu có sự thay đổi về vật liệu, định mức hoặc giá cả. Việc này sẽ đảm bảo rằng file excel tính diện tích ống gió của bạn luôn cung cấp thông tin chính xác và phù hợp với thực tế thị trường.
Tóm lại, file excel tính diện tích ống gió là một công cụ mạnh mẽ và linh hoạt giúp tối ưu hóa quá trình dự toán trong ngành HVAC, mang lại sự chính xác, tiết kiệm thời gian và chi phí. Việc lựa chọn và sử dụng công cụ này một cách hiệu quả sẽ đóng góp đáng kể vào thành công của các dự án. Gia Sư Thành Tâm hy vọng bài viết này đã cung cấp cho bạn cái nhìn tổng quan và hữu ích về việc ứng dụng công cụ tuyệt vời này.
Câu Hỏi Thường Gặp (FAQs)
1. File excel tính diện tích ống gió có thay thế hoàn toàn phần mềm chuyên dụng được không?
Không hoàn toàn. File excel tính diện tích ống gió rất mạnh mẽ cho các phép tính cơ bản và dự toán chi phí. Tuy nhiên, các phần mềm chuyên dụng như Camduct, Revit còn cung cấp khả năng mô phỏng 3D, tích hợp với các hệ thống BIM, và xử lý các thiết kế phức tạp hơn nhiều mà Excel không thể làm được. Excel phù hợp cho việc kiểm tra nhanh, dự toán ban đầu hoặc các dự án quy mô nhỏ hơn.
2. Làm thế nào để kiểm tra độ chính xác của một file excel tính diện tích ống gió?
Bạn có thể kiểm tra bằng cách nhập một vài bộ dữ liệu đơn giản với các kích thước phổ biến (ví dụ: ống vuông 100x100mm, dài 1m; ống tròn D200, dài 1m) và sau đó tự tính toán thủ công hoặc sử dụng một công cụ online để so sánh kết quả. Nếu kết quả trùng khớp, file Excel của bạn có độ tin cậy cao.
3. Có thể tùy chỉnh file excel tính diện tích ống gió để tính các phụ kiện phức tạp không?
Có, bạn hoàn toàn có thể tùy chỉnh. Với kiến thức về hàm Excel, bạn có thể thêm các sheet mới, thiết lập công thức cho các loại phụ kiện như cút, côn, chạc ba, hoặc hộp giảm âm. Điều này đòi hỏi người dùng có kỹ năng Excel trung cấp trở lên.
4. Những thông số nào là cần thiết khi sử dụng file excel tính diện tích ống gió?
Các thông số cơ bản bao gồm loại ống (vuông, tròn), kích thước chiều rộng, chiều cao (đối với ống vuông/chữ nhật) hoặc đường kính (đối với ống tròn) và chiều dài của từng đoạn ống. Đối với phụ kiện, cần thêm các thông số như góc uốn, kích thước đầu vào/đầu ra, v.v.
5. Làm sao để học cách tạo một file excel tính diện tích ống gió của riêng mình?
Bạn có thể bắt đầu bằng việc tìm hiểu các hàm Excel cơ bản như SUM, PRODUCT, IF, và các hàm lượng giác nếu cần tính toán cho các hình dạng phức tạp. Có rất nhiều tài liệu hướng dẫn trực tuyến và khóa học Excel có thể giúp bạn xây dựng bảng tính của riêng mình.
6. File excel tính diện tích ống gió có cần kết nối internet để hoạt động không?
Không. Một khi bạn đã tải xuống và lưu trữ file Excel trên máy tính của mình, nó sẽ hoạt động hoàn toàn offline mà không cần kết nối internet.
7. Ngoài diện tích, file excel tính diện tích ống gió còn có thể tính toán những gì?
Ngoài diện tích, một file Excel nâng cao có thể tính toán khối lượng vật liệu (tôn, inox), trọng lượng ống gió, tỷ lệ hao hụt vật tư, và thậm chí là dự toán chi phí sản xuất dựa trên giá vật liệu và công gia công. Một số file còn tích hợp tính toán tổn thất áp suất sơ bộ cho hệ thống.
