Trong thế giới điện tử rộng lớn, có nhiều đại lượng vật lý đóng vai trò nền tảng để chúng ta hiểu và thiết kế các mạch điện. Một trong số đó là trở kháng, một khái niệm không thể thiếu khi nghiên cứu về dòng điện xoay chiều. Việc nắm vững công thức tính trở kháng sẽ giúp bạn giải quyết nhiều vấn đề thực tiễn, từ việc phối ghép thiết bị âm thanh cho đến thiết kế các mạch điện phức tạp. Hãy cùng Gia Sư Thành Tâm khám phá sâu hơn về đại lượng quan trọng này.
Trở Kháng Là Gì? Khái Niệm và Vai Trò Cơ Bản
Trở kháng, ký hiệu là Z, là một đại lượng vật lý đặc trưng cho sự cản trở dòng điện trong mạch điện khi có hiệu điện thế đặt vào. Nó là sự tổng hợp của điện trở thuần (Resistance – R) và điện kháng (Reactance – X), bao gồm điện kháng cảm (Inductive Reactance – XL) từ cuộn cảm và điện kháng dung (Capacitive Reactance – XC) từ tụ điện. Đơn vị đo của trở kháng là Ohm (Ω). Trong kỹ thuật điện và điện tử, đặc biệt với dòng điện xoay chiều, trở kháng đóng vai trò cực kỳ quan trọng, quyết định cách dòng điện và điện áp tương tác trong một hệ thống.
Phân Biệt Giữa Điện Trở, Điện Kháng và Trở Kháng
Để hiểu rõ hơn về trở kháng, chúng ta cần phân biệt nó với các khái niệm liên quan. Điện trở (Resistance – R) là sự cản trở dòng điện một chiều (DC) và là thành phần cản trở dòng điện xoay chiều (AC) mà không gây dịch pha. Điện trở luôn có giá trị dương và chuyển hóa năng lượng điện thành nhiệt.
Trong khi đó, điện kháng (Reactance – X) là sự cản trở dòng điện xoay chiều của các linh kiện có khả năng lưu trữ năng lượng như cuộn cảm (điện kháng cảm XL) và tụ điện (điện kháng dung XC). Điện kháng gây ra sự dịch pha giữa dòng điện và điện áp. Trở kháng (Z) chính là tổng hợp vector của điện trở và điện kháng, đại diện cho tổng thể sự cản trở dòng điện trong mạch AC, bao gồm cả yếu tố về pha.
Tìm Hiểu Chi Tiết Công Thức Tính Trở Kháng
Công thức tính trở kháng là nền tảng để phân tích các mạch điện xoay chiều. Nó cho phép chúng ta dự đoán hành vi của dòng điện và điện áp khi đi qua các linh kiện khác nhau. Mặc dù khái niệm này có vẻ phức tạp, nhưng việc hiểu rõ từng thành phần sẽ giúp bạn dễ dàng áp dụng vào thực tế.
Công Thức Tính Trở Kháng Trong Mạch Một Chiều (DC)
Đối với dòng điện một chiều (DC), các linh kiện như cuộn cảm và tụ điện hoạt động theo cách đặc biệt ở trạng thái ổn định. Trong mạch DC, cuộn cảm hoạt động như một đoạn dây dẫn có điện trở không đáng kể (điện kháng cảm bằng 0), trong khi tụ điện hoạt động như một mạch hở hoàn toàn (điện kháng dung vô cùng lớn). Do đó, trong mạch DC ở trạng thái ổn định, thành phần điện kháng (X) gần như không tồn tại hoặc rất lớn, và công thức tính trở kháng sẽ đơn giản chỉ là Z = R, tức là trở kháng bằng với giá trị điện trở thuần của mạch.
Công thức tính trở kháng trong mạch điện một chiều (DC)
Điều này có nghĩa là, khi một dòng điện một chiều ổn định chạy qua một mạch, chỉ có điện trở thuần đóng vai trò cản trở dòng điện. Các thiết bị như tụ điện sẽ chặn hoàn toàn dòng DC khi đã nạp đầy, còn cuộn cảm sẽ cho dòng DC đi qua gần như không suy hao trừ điện trở của bản thân dây quấn.
Công Thức Tính Trở Kháng Trong Mạch Xoay Chiều (AC)
Trong mạch điện xoay chiều (AC), điện kháng đóng vai trò then chốt. Công thức tính trở kháng tổng quát cho mạch AC là Z = R + jX, trong đó j là đơn vị số ảo (tương đương với i trong toán học), R là điện trở thuần và X là điện kháng tổng hợp. Điện kháng X được tính bằng sự khác biệt giữa điện kháng cảm (XL) và điện kháng dung (XC): X = XL – XC.
Nếu mạch điện chỉ chứa điện trở thuần, trở kháng sẽ bằng R. Nếu chứa cuộn cảm, điện kháng cảm XL sẽ xuất hiện. Nếu chứa tụ điện, điện kháng dung XC sẽ tác động. Khi cả ba loại linh kiện này cùng tồn tại, chúng ta sẽ cần tính toán một cách phức tạp hơn để tìm ra tổng trở kháng của mạch. Sự hiểu biết này là cốt lõi để thiết kế và phân tích các mạch điện tử hoạt động ở nhiều tần số khác nhau.
Biểu Diễn Trở Kháng Bằng Số Phức và Vectơ
Để biểu diễn công thức tính trở kháng trong mạch xoay chiều một cách đầy đủ, các kỹ sư điện thường sử dụng số phức. Trở kháng Z được biểu diễn dưới dạng Z = R + jX, trong đó R là phần thực (điện trở) và jX là phần ảo (điện kháng). Phần ảo này thể hiện sự lệch pha giữa dòng điện và điện áp mà các linh kiện cảm kháng và dung kháng gây ra.
Trong mặt phẳng phức, trở kháng có thể được biểu diễn bằng một vector với độ lớn là |Z| = √(R² + X²) và góc pha φ = arctan(X/R). Độ lớn của vector trở kháng chính là giá trị hiệu dụng của sự cản trở dòng điện, trong khi góc pha cho biết dòng điện đi trước hay sau điện áp. Sự biểu diễn này vô cùng hữu ích trong việc phân tích các mạch RLC nối tiếp hoặc song song, giúp dễ dàng hình dung và tính toán các đặc tính của mạch. Ví dụ, với một mạch RLC nối tiếp, pha của dòng điện thường trễ hoặc sớm hơn điện áp tổng, tùy thuộc vào thành phần điện kháng nào trội hơn.

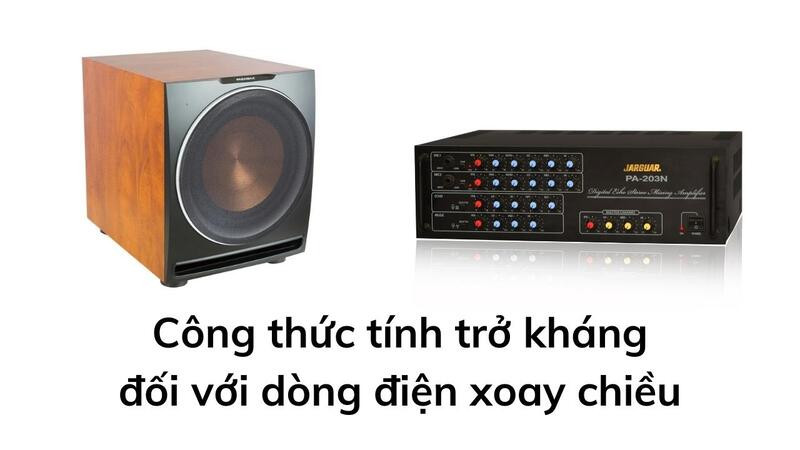

Hình ảnh biểu diễn công thức tính trở kháng trong mạch điện xoay chiều (AC)
Công Thức Tính Trở Kháng Cho Loa và Các Hệ Thống Kết Nối
Khi nói đến thiết bị âm thanh như loa và amply, công thức tính trở kháng cũng được áp dụng để đảm bảo sự phối ghép tương thích và hiệu quả. Các dòng loa trên thị trường hiện nay thường có mức trở kháng danh định là 4Ω, 6Ω hoặc 8Ω. Tùy thuộc vào cách kết nối loa, tổng trở kháng của hệ thống sẽ khác nhau.
Nếu loa được mắc nối tiếp, tổng trở kháng Z_tổng = Z1 + Z2 + … + Zn. Ví dụ, hai loa 8Ω mắc nối tiếp sẽ có tổng trở kháng là 16Ω. Ngược lại, nếu loa được mắc song song, tổng trở kháng sẽ là 1/Z_tổng = 1/Z1 + 1/Z2 + … + 1/Zn. Đối với hai loa 8Ω mắc song song, tổng trở kháng sẽ là 4Ω. Sự lựa chọn cách mắc nối tiếp hay song song sẽ ảnh hưởng trực tiếp đến trở kháng tổng của hệ thống và cần được tính toán cẩn thận để phù hợp với trở kháng đầu ra của amply.
Ứng Dụng Của Công Thức Tính Trở Kháng Trong Hệ Thống Loa
Việc áp dụng công thức tính trở kháng trong hệ thống âm thanh không chỉ giúp phối ghép các thiết bị mà còn đảm bảo chất lượng âm thanh và tuổi thọ của chúng. Hiểu rõ về trở kháng loa và amply là yếu tố then chốt để tạo ra một dàn âm thanh hoạt động tối ưu.
Cách Tính Trở Kháng Tổng Cho Loa Mắc Nối Tiếp và Song Song
Việc tính toán trở kháng tổng khi kết nối nhiều loa là rất quan trọng. Như đã đề cập, khi các loa được mắc nối tiếp, tổng trở kháng đơn giản là tổng các giá trị trở kháng của từng loa. Ví dụ, nếu bạn có ba loa với trở kháng lần lượt là 8Ω, 8Ω và 4Ω mắc nối tiếp, tổng trở kháng sẽ là 8Ω + 8Ω + 4Ω = 20Ω.
Khi các loa được mắc song song, tổng trở kháng được tính bằng công thức nghịch đảo của tổng các nghịch đảo trở kháng của từng loa. Nếu hai loa 8Ω mắc song song, tổng trở kháng là 1/(1/8 + 1/8) = 1/(2/8) = 1/(1/4) = 4Ω. Với ba loa 8Ω mắc song song, tổng trở kháng là 1/(1/8 + 1/8 + 1/8) = 1/(3/8) = 8/3 ≈ 2.67Ω. Nắm vững các công thức tính trở kháng này giúp bạn linh hoạt hơn trong việc cấu hình hệ thống loa cho phù hợp với amply.

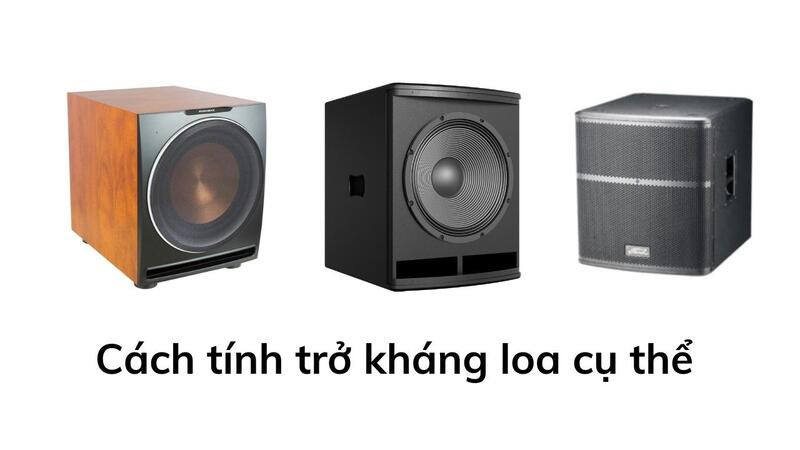

Sơ đồ minh họa cách tính trở kháng tổng cho hệ thống loa
Tầm Quan Trọng Của Việc Khớp Nối Trở Kháng Trong Âm Thanh
Khớp nối trở kháng là một nguyên tắc cơ bản trong kỹ thuật âm thanh, nhằm đảm bảo truyền tải công suất tối đa và giữ vững chất lượng tín hiệu giữa các thiết bị. Khi trở kháng đầu ra của amply không khớp với trở kháng đầu vào của loa, một số vấn đề có thể xảy ra. Nếu trở kháng loa quá thấp so với amply, amply có thể bị quá tải, hoạt động ở công suất cao hơn khả năng chịu đựng, dẫn đến nóng máy, méo tiếng hoặc thậm chí cháy nổ linh kiện. Ngược lại, nếu trở kháng loa quá cao, amply sẽ không thể truyền tải đủ công suất, dẫn đến âm thanh yếu, thiếu lực và không đạt hiệu suất mong muốn.
Một quy tắc phổ biến là trở kháng tổng của loa nên bằng hoặc lớn hơn trở kháng đầu ra của amply. Ví dụ, nếu amply có trở kháng đầu ra là 8Ω, bạn có thể kết nối loa 8Ω hoặc hệ thống loa có tổng trở kháng 8Ω, 12Ω, 16Ω. Tuy nhiên, nếu bạn kết nối loa có trở kháng 4Ω, amply 8Ω sẽ phải làm việc gấp đôi để cung cấp dòng điện, có nguy cơ gây hỏng hóc.
Các Phương Pháp Đo Lường Trở Kháng Phổ Biến
Để đảm bảo các thiết bị điện tử hoạt động chính xác và hiệu quả, việc đo lường trở kháng là một bước không thể thiếu. Có nhiều phương pháp khác nhau để đo trở kháng, mỗi phương pháp có ưu và nhược điểm riêng, phù hợp với các ứng dụng cụ thể.
Phương Pháp Cầu Nối và Độ Chính Xác Cao
Phương pháp cầu nối (Bridge Method), đặc biệt là cầu Wheatstone cho điện trở và cầu Maxwell hoặc Schering cho trở kháng AC, là một trong những cách đo lường trở kháng với độ chính xác cao. Nguyên lý hoạt động dựa trên việc cân bằng một mạch cầu, nơi một trở kháng chưa biết được so sánh với các trở kháng đã biết. Khi cầu được cân bằng (không có dòng điện chạy qua điện kế), giá trị của trở kháng cần đo có thể được tính toán một cách chính xác.
Ưu điểm chính của phương pháp này là độ chính xác vượt trội, thường được sử dụng trong các phòng thí nghiệm hoặc khi cần đo đạc tiêu chuẩn. Tuy nhiên, nhược điểm là quá trình đo thường tốn thời gian và đòi hỏi sự điều chỉnh tỉ mỉ để đạt được trạng thái cân bằng. Vì vậy, nó ít được sử dụng trong các ứng dụng đo nhanh hoặc đo trực tuyến.
Phương Pháp IV và Những Hạn Chế Cần Lưu Ý
Phương pháp IV (Voltage-Current Method) là một cách đo trở kháng khá phổ biến và trực quan. Phương pháp này hoạt động bằng cách đặt một hiệu điện thế (V) vào mạch và đo dòng điện (I) chạy qua nó. Dựa trên định luật Ohm mở rộng, trở kháng Z có thể được tính bằng công thức Z = V/I. Phương pháp này được ứng dụng rộng rãi trong nhiều trường hợp, đặc biệt là để đo trở kháng của các mạch nối đất hoặc các linh kiện đơn lẻ.
Tuy nhiên, phương pháp IV cũng có những hạn chế nhất định. Độ chính xác của kết quả đo có thể bị ảnh hưởng bởi độ chính xác của vôn kế và ampe kế. Đặc biệt, khi trở kháng cần đo rất lớn, dòng điện sẽ rất nhỏ, và các sai số do thiết bị đo hoặc nhiễu điện từ có thể làm giảm đáng kể độ chính xác. Với các mạch có trở kháng thay đổi theo tần số, việc đo bằng phương pháp IV cũng cần được thực hiện ở nhiều tần số khác nhau.
Đo Trở Kháng RF IV Cho Các Ứng Dụng Tần Số Cao
Trong lĩnh vực tần số vô tuyến (RF) và vi sóng, việc đo trở kháng đòi hỏi các kỹ thuật chuyên biệt hơn do ảnh hưởng của hiệu ứng đường truyền và bức xạ. Phương pháp đo trở kháng RF IV là một biến thể của phương pháp IV truyền thống, được thiết kế để xử lý các tín hiệu có tần số cao. Phương pháp này thường sử dụng các mạch phù hợp trở kháng trên đường truyền đồng trục và kết hợp với các đầu nối đồng trục tần số cao để giảm thiểu sự phản xạ tín hiệu và đảm bảo độ chính xác của phép đo.
Ưu điểm của phương pháp RF IV là khả năng đo trở kháng ở dải tần số rộng, khắc phục được nhược điểm băng tần hạn chế của một số máy biến áp dùng trong các phương pháp đo khác. Nó đặc biệt hữu ích cho việc kiểm tra và tối ưu hóa các linh kiện RF như anten, bộ lọc, và mạch phối hợp trở kháng trong các thiết bị truyền thông không dây.
Tại Sao Cần Khớp Nối Trở Kháng Khi Lắp Đặt Dàn Karaoke Gia Đình?
Lắp đặt dàn karaoke gia đình không chỉ đơn thuần là mua sắm các thiết bị và kết nối chúng lại. Một trong những yếu tố kỹ thuật quan trọng nhất cần lưu ý là việc khớp nối trở kháng giữa loa và amply. Điều này không chỉ ảnh hưởng đến chất lượng âm thanh mà còn đến độ bền và an toàn của toàn bộ hệ thống.
Mối Quan Hệ Giữa Trở Kháng, Công Suất và Điện Áp
Để hiểu rõ tại sao cần khớp nối trở kháng, chúng ta cần nhìn vào mối quan hệ giữa trở kháng (R), công suất (P) và điện áp (U), được thể hiện qua công thức tính trở kháng và các định luật vật lý cơ bản. Theo công thức P = U²/R (trong đó U là hiệu điện thế trên loa và R là trở kháng của loa), công suất của loa (P) tỉ lệ nghịch với trở kháng (R) khi điện áp (U) không đổi.
Điều này có nghĩa là, nếu trở kháng của loa quá thấp so với amply, công suất yêu cầu từ loa sẽ tăng lên đáng kể. Ví dụ, một amply được thiết kế để hoạt động ổn định với loa 8Ω. Nếu bạn kết nối loa 4Ω, amply sẽ cố gắng cung cấp dòng điện gấp đôi để duy trì cùng một mức điện áp, dẫn đến hoạt động vượt quá giới hạn thiết kế của nó. Sự tăng công suất đột ngột này có thể khiến amply hoạt động quá nóng, gây méo tiếng nghiêm trọng và tiềm ẩn nguy cơ cháy nổ các linh kiện bên trong.
Hậu Quả Của Việc Khớp Nối Trở Kháng Không Phù Hợp
Việc không khớp nối trở kháng phù hợp giữa loa và amply có thể dẫn đến nhiều hậu quả không mong muốn. Thứ nhất và nghiêm trọng nhất là nguy cơ hư hỏng thiết bị. Nếu trở kháng loa quá thấp, amply phải làm việc quá sức, gây quá tải cho các mạch công suất, dẫn đến hỏng hóc nặng hoặc cháy nổ amply. Chi phí sửa chữa hoặc thay thế một amply có thể rất tốn kém.
Thứ hai, chất lượng âm thanh sẽ bị ảnh hưởng đáng kể. Âm thanh có thể bị méo mó, rè, mất đi độ chi tiết và sắc nét. Thay vì trải nghiệm âm nhạc sống động, bạn sẽ phải nghe những âm thanh khó chịu.
Thứ ba, hiệu suất của hệ thống sẽ giảm sút. Công suất không được truyền tải hiệu quả từ amply đến loa, dẫn đến lãng phí năng lượng và âm thanh không đạt được độ lớn mong muốn, đặc biệt trong các không gian rộng hoặc khi yêu cầu âm lượng cao.
Theo kinh nghiệm của các chuyên gia âm thanh, công suất lý tưởng của amply nên gấp đôi công suất trung bình của loa, và trở kháng của loa không bao giờ được thấp hơn trở kháng đầu ra của amply.
Việc nắm vững công thức tính trở kháng và các nguyên tắc phối ghép là chìa khóa để vận hành hiệu quả mọi hệ thống điện tử, đặc biệt là trong lĩnh vực âm thanh. Hy vọng những thông tin chi tiết này đã giúp bạn có cái nhìn toàn diện hơn về đại lượng vật lý quan trọng này. Để đạt được chất lượng âm thanh tối ưu và đảm bảo an toàn cho thiết bị, hãy luôn ghi nhớ các nguyên tắc về trở kháng. Nếu bạn cần thêm thông tin hoặc có bất kỳ thắc mắc nào về chủ đề này, đừng ngần ngại tìm hiểu thêm qua các tài liệu chuyên ngành hoặc từ Gia Sư Thành Tâm.
Các Câu Hỏi Thường Gặp Về Công Thức Tính Trở Kháng (FAQs)
1. Trở kháng là gì và nó khác gì với điện trở?
Trở kháng (Z) là tổng hợp của điện trở thuần (R) và điện kháng (X) trong mạch điện xoay chiều (AC), bao gồm cả yếu tố về pha. Điện trở (R) chỉ là sự cản trở dòng điện mà không gây dịch pha, và là thành phần duy nhất cản trở dòng điện một chiều (DC) ở trạng thái ổn định.
2. Công thức tính trở kháng cơ bản là gì?
Công thức tính trở kháng tổng quát là Z = R + jX, trong đó R là điện trở thuần và jX là điện kháng tổng hợp. Đối với độ lớn của trở kháng, công thức là |Z| = √(R² + X²).
3. Điện kháng cảm (XL) và điện kháng dung (XC) được tính như thế nào?
Điện kháng cảm (XL) được tính bằng XL = 2πfL, trong đó f là tần số của dòng điện và L là điện cảm của cuộn cảm.
Điện kháng dung (XC) được tính bằng XC = 1/(2πfC), trong đó f là tần số và C là điện dung của tụ điện.
4. Tại sao trở kháng lại quan trọng trong hệ thống âm thanh?
Trở kháng rất quan trọng trong hệ thống âm thanh để đảm bảo sự phối ghép tương thích giữa amply và loa. Phối ghép trở kháng không đúng có thể gây hỏng thiết bị, giảm chất lượng âm thanh (méo tiếng, rè) hoặc làm giảm hiệu suất hệ thống.
5. Làm thế nào để tính trở kháng tổng khi mắc nhiều loa?
Đối với loa mắc nối tiếp, trở kháng tổng là tổng các trở kháng riêng lẻ: Z_tổng = Z1 + Z2 + … + Zn.
Đối với loa mắc song song, trở kháng tổng được tính bằng công thức: 1/Z_tổng = 1/Z1 + 1/Z2 + … + 1/Zn.
6. amply 8Ω có thể dùng với loa 4Ω không?
Không nên. Nếu amply 8Ω được kết nối với loa 4Ω, amply sẽ phải hoạt động quá tải để cung cấp dòng điện cần thiết, có nguy cơ gây nóng máy, méo tiếng hoặc hỏng hóc hoàn toàn. Luôn đảm bảo trở kháng tổng của loa bằng hoặc lớn hơn trở kháng đầu ra của amply.
7. Có những phương pháp nào để đo trở kháng?
Các phương pháp đo trở kháng phổ biến bao gồm phương pháp cầu nối (ví dụ: cầu Wheatstone), phương pháp IV (đo điện áp và dòng điện), và phương pháp RF IV (cho các ứng dụng tần số cao) sử dụng các thiết bị đo chuyên dụng.
8. Biểu diễn trở kháng bằng số phức có ý nghĩa gì?
Biểu diễn trở kháng bằng số phức (Z = R + jX) giúp thể hiện đầy đủ cả độ lớn của sự cản trở và góc lệch pha giữa dòng điện và điện áp do các thành phần điện kháng gây ra. Điều này rất hữu ích trong việc phân tích các mạch AC phức tạp.
9. Trở kháng có thay đổi theo tần số không?
Có. Điện kháng cảm (XL) tăng theo tần số, trong khi điện kháng dung (XC) giảm theo tần số. Do đó, trở kháng tổng của một mạch chứa cuộn cảm hoặc tụ điện sẽ thay đổi đáng kể tùy thuộc vào tần số của tín hiệu.
10. Nguyên tắc vàng khi phối ghép loa và amply là gì?
Nguyên tắc vàng là trở kháng tổng của hệ thống loa phải bằng hoặc lớn hơn trở kháng đầu ra của amply. Đồng thời, công suất amply lý tưởng nên gấp đôi công suất trung bình của loa để đảm bảo hiệu suất và độ bền tối ưu.
