Trong lĩnh vực cơ khí và kỹ thuật, việc hiểu rõ công thức tính tỉ số truyền của hộp số đóng vai trò cực kỳ quan trọng. Tỷ số truyền không chỉ là một con số đơn thuần mà còn là yếu tố then chốt quyết định hiệu suất, tốc độ, mô-men xoắn và khả năng vận hành của toàn bộ hệ thống. Bài viết này sẽ đi sâu vào các khái niệm cốt lõi, những công thức tính toán chi tiết và những lợi ích thiết thực mà việc nắm vững tỷ số truyền mang lại cho các ứng dụng thực tế.
Tỷ số truyền hộp số là gì?
Tỷ số truyền hộp số là tỷ lệ giữa tốc độ quay của trục vào (trục dẫn động) và tốc độ quay của trục ra (trục bị dẫn). Khái niệm này cho biết mức độ thay đổi về tốc độ khi năng lượng được truyền từ nguồn cấp đến bộ phận làm việc. Hiểu một cách đơn giản, nếu tỷ số truyền lớn hơn 1, tốc độ đầu ra sẽ giảm và mô-men xoắn tăng lên; ngược lại, nếu tỷ số truyền nhỏ hơn 1, tốc độ đầu ra sẽ tăng và mô-men xoắn giảm.
Khái niệm cơ bản về tỷ số truyền
Tỷ số truyền (ký hiệu là i) là đại lượng không thứ nguyên, biểu thị mối quan hệ giữa các thông số đầu vào và đầu ra của một bộ truyền động. Nó phản ánh sự tương tác phức tạp giữa các thành phần cơ khí như bánh răng, xích hoặc đai, tạo nên sự thay đổi về động năng. Việc nắm vững khái niệm này là nền tảng để các kỹ sư có thể thiết kế và vận hành các hệ thống máy móc một cách tối ưu.
Vai trò của tỷ số truyền trong cơ khí
Tỷ số truyền có vai trò then chốt trong ngành cơ khí, đặc biệt là trong các hệ thống truyền động. Nó cho phép điều chỉnh tốc độ quay và mô-men xoắn đầu ra để phù hợp với yêu cầu của tải trọng và ứng dụng cụ thể. Ví dụ, trong ô tô, hộp số với các tỷ số truyền khác nhau cho phép động cơ hoạt động ở dải vòng tua tối ưu trong mọi điều kiện lái, từ khởi hành cho đến di chuyển với tốc độ cao.
Cách xác định các yếu tố trong công thức tỷ số truyền (n1, n2)
Để áp dụng công thức tính tỉ số truyền của hộp số cơ bản, việc xác định chính xác tốc độ quay của trục vào (n1) và trục ra (n2) là vô cùng quan trọng. Tốc độ n1 là tốc độ quay của trục nhận năng lượng từ động cơ hoặc nguồn dẫn động ban đầu, thường được đo bằng vòng/phút (RPM) hoặc radian/giây (rad/s). Tốc độ n2 là tốc độ quay của trục truyền năng lượng đến tải hoặc bộ phận làm việc cuối cùng. Cả hai thông số này cần được đo đạc cẩn thận để đảm bảo độ chính xác của tỷ số truyền tính toán.
Đồ họa minh họa tỷ số truyền của hộp số trong hệ thống cơ khí
Các loại hộp số và phương pháp tính tỷ số truyền
Mặc dù công thức tính tỉ số truyền của hộp số cơ bản dựa trên tốc độ quay, nhưng tùy thuộc vào cấu tạo và loại hộp số cụ thể (bánh răng, xích, đai), cách áp dụng công thức có thể có những điểm khác biệt. Việc hiểu rõ từng loại sẽ giúp bạn lựa chọn phương pháp tính toán chính xác nhất.
Công thức tính tỷ số truyền bánh răng
Trong các hệ thống truyền động bằng bánh răng, tỷ số truyền được xác định không chỉ qua tốc độ mà còn qua số lượng răng của các bánh. Công thức tính tỷ số truyền bánh răng cơ bản được biểu thị là i = Z1 / Z2, trong đó Z1 là số răng của bánh răng dẫn (bánh chủ động) và Z2 là số răng của bánh răng bị dẫn (bánh bị động). Công thức này là nền tảng cho mọi thiết kế hộp số dựa trên bánh răng và đảm bảo sự ăn khớp chính xác.
Công thức tính tỷ số truyền của hệ thống bánh răng trụ
Hệ thống bánh răng trụ là loại phổ biến nhất, với các bánh răng có trục song song. Khi tính toán tỷ số truyền cho hệ thống này, ta áp dụng công thức i = Z1 / Z2 như đã nêu. Tuy nhiên, trong trường hợp có nhiều cặp bánh răng ăn khớp liên tiếp (hệ thống truyền động nhiều cấp), tỷ số truyền tổng thể sẽ là tích của các tỷ số truyền riêng lẻ của từng cặp bánh. Ví dụ, nếu có hai cặp bánh răng, tỷ số truyền tổng sẽ là i_tổng = (Z1/Z2) * (Z3/Z4).
Công thức tính tỷ số truyền của hệ thống bánh răng côn
Bánh răng côn được sử dụng khi cần truyền động giữa các trục không song song nhưng cắt nhau. Công thức tính tỉ số truyền của hộp số sử dụng bánh răng côn cũng tương tự như bánh răng trụ, dựa trên tỷ lệ số răng: i = Z1 / Z2. Tuy nhiên, việc thiết kế và sản xuất bánh răng côn phức tạp hơn do hình dạng đặc thù của chúng. Độ chính xác trong sản xuất và lắp đặt là yếu tố quyết định đến hiệu quả và tuổi thọ của bộ truyền động này.

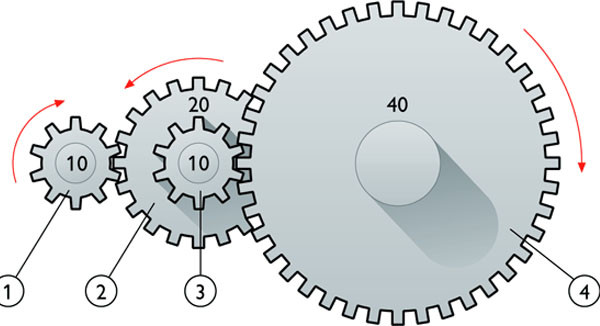

Sơ đồ biểu diễn công thức tính tỷ số truyền của hệ thống 3 bánh răng
Công thức tính tỷ số truyền của hộp số 4 cấp
Hộp số 4 cấp có bốn tỷ số truyền khác nhau, tương ứng với bốn cấp số tiến. Mỗi cấp số sẽ có một cặp bánh răng tương ứng, và tỷ số truyền cho từng cấp được tính toán bằng cách chia số răng của bánh răng bị dẫn cho số răng của bánh răng dẫn trong cặp đó. Cấp 1 thường có tỷ số truyền lớn nhất để tăng mô-men xoắn khi khởi động, trong khi cấp 4 có tỷ số truyền nhỏ nhất để đạt tốc độ cao và tiết kiệm nhiên liệu.
Để tính tỷ số truyền của từng cấp số trong hộp số 4 cấp, ta sử dụng công thức cơ bản là: Tỷ số truyền = Số răng của bánh răng bị dẫn / Số răng của bánh răng dẫn.
Ví dụ:
- Cấp 1: i_1 = Z_bị_dẫn_1 / Z_dẫn_1 (lớn nhất, cho lực kéo mạnh)
- Cấp 2: i_2 = Z_bị_dẫn_2 / Z_dẫn_2
- Cấp 3: i_3 = Z_bị_dẫn_3 / Z_dẫn_3
- Cấp 4: i_4 = Z_bị_dẫn_4 / Z_dẫn_4 (nhỏ nhất, cho tốc độ cao)
Công thức tính tỷ số truyền của hộp số 5 cấp
Tương tự như hộp số 4 cấp, hộp số 5 cấp có 5 tỷ số truyền cho 5 cấp số tiến. Việc tính tỷ số truyền cho từng cấp cũng theo nguyên tắc chia số răng của bánh răng bị dẫn cho số răng của bánh răng dẫn ở cấp số đó. Hộp số 5 cấp cung cấp khả năng phân bổ tỷ số truyền linh hoạt hơn, cho phép người vận hành chọn cấp số phù hợp với nhiều tình huống tải và tốc độ khác nhau, tối ưu hóa hiệu suất và mức tiêu thụ năng lượng.
Ví dụ minh họa: Giả sử một cấp số trong hộp số 5 cấp có bánh răng dẫn với 30 răng và bánh răng bị dẫn với 10 răng. Khi đó, tỷ số truyền cho cấp số này là: Tỷ số truyền = 30 / 10 = 3. Áp dụng công thức này cho tất cả các cặp bánh răng ở từng cấp số sẽ cho bạn cái nhìn toàn diện về khả năng truyền động của hộp số 5 cấp.
Công thức tính tỷ số truyền bánh răng và xích
Trong hệ thống truyền động bằng bánh răng và xích, tỷ số truyền được xác định bởi tỷ lệ đường kính của đĩa xích dẫn và đĩa xích bị dẫn, hoặc tỷ lệ số răng trên đĩa xích. Công thức tính tỷ số truyền ở đây là i = D1 / D2 (nếu dùng đường kính) hoặc i = Z1 / Z2 (nếu dùng số răng), trong đó D1/Z1 là của đĩa xích dẫn và D2/Z2 là của đĩa xích bị dẫn. Điều quan trọng là đường kính phải được tính tại điểm tiếp xúc với xích để đảm bảo độ chính xác.

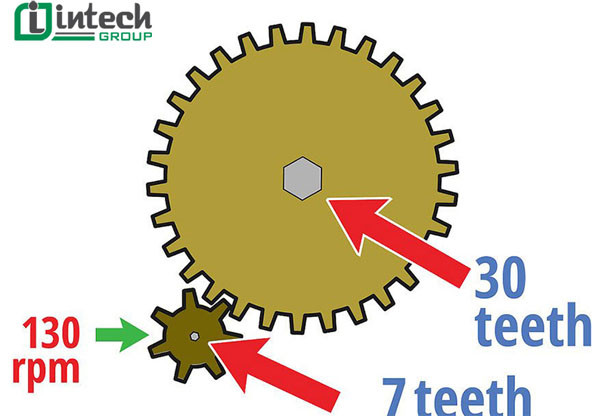

Minh họa cách tính tỷ số truyền bánh răng trong hộp số
Tầm quan trọng và ứng dụng của việc tính toán tỷ số truyền hộp số
Việc tính toán tỷ số truyền của hộp số một cách chính xác mang lại nhiều lợi ích to lớn, không chỉ trong thiết kế mà còn trong vận hành và bảo trì các hệ thống cơ khí. Từ việc tối ưu hóa hiệu suất đến tăng cường độ bền, tỷ số truyền là yếu tố không thể bỏ qua.
Tối ưu hóa hiệu suất và tiết kiệm năng lượng
Một tỷ số truyền được tính toán và lựa chọn phù hợp giúp động cơ hoạt động ở dải vòng tua tối ưu, nơi nó sản sinh ra hiệu suất cao nhất và tiêu thụ nhiên liệu ít nhất. Điều này không chỉ giúp tiết kiệm chi phí vận hành mà còn góp phần giảm lượng khí thải, bảo vệ môi trường. Các nghiên cứu cho thấy, việc điều chỉnh tỷ số truyền tối ưu có thể giảm tới 15-20% mức tiêu thụ năng lượng trong một số ứng dụng công nghiệp.
Điều chỉnh tốc độ và mô-men xoắn linh hoạt
Khả năng điều chỉnh tốc độ và mô-men xoắn là một trong những ưu điểm nổi bật nhất của hộp số truyền động. Trong các ứng dụng cần lực kéo lớn như xe nâng, máy xúc, hay máy kéo, tỷ số truyền lớn sẽ cung cấp mô-men xoắn cần thiết để di chuyển tải nặng. Ngược lại, trong các hệ thống đòi hỏi tốc độ cao như quạt công nghiệp hoặc máy phát điện, tỷ số truyền nhỏ hơn sẽ phù hợp. Sự linh hoạt này cho phép một động cơ duy nhất đáp ứng nhiều yêu cầu vận hành khác nhau.
Bảo vệ động cơ và tăng tuổi thọ hệ thống
Hộp số hoạt động như một bộ phận trung gian, giúp bảo vệ động cơ khỏi tình trạng quá tải. Khi tải trọng quá lớn, tỷ số truyền được điều chỉnh để phân phối lực đều hơn, giảm áp lực lên động cơ, ngăn ngừa hỏng hóc và kéo dài tuổi thọ của toàn bộ hệ thống. Ngoài ra, việc phân bổ tải trọng hợp lý cũng giảm thiểu sự hao mòn của các linh kiện khác như trục, vòng bi, và bản thân bánh răng, từ đó giảm chi phí bảo trì và sửa chữa.
Ứng dụng thực tiễn trong công nghiệp và đời sống
Công thức tính tỉ số truyền của hộp số không chỉ là lý thuyết mà còn được áp dụng rộng rãi trong thực tế. Trong ngành công nghiệp ô tô, hộp số là trái tim của hệ thống truyền lực. Trong máy móc công nghiệp, tỷ số truyền quyết định năng suất và độ chính xác của quá trình sản xuất. Ngay cả trong các thiết bị gia dụng như máy giặt, máy xay sinh tố, tỷ số truyền cũng được sử dụng để điều chỉnh tốc độ phù hợp với từng chức năng.
Yếu tố ảnh hưởng đến độ chính xác của tỷ số truyền
Mặc dù các công thức tính tỉ số truyền của hộp số rất rõ ràng, nhưng trên thực tế, có nhiều yếu tố có thể ảnh hưởng đến độ chính xác và hiệu suất của hộp số. Việc nhận biết và kiểm soát các yếu tố này là cần thiết để đảm bảo hệ thống vận hành tối ưu.
Sai số trong sản xuất bánh răng
Quá trình sản xuất bánh răng có thể tồn tại những sai số nhỏ về kích thước, hình dạng hay độ chính xác của răng. Những sai số này, dù nhỏ, cũng có thể ảnh hưởng đến tỷ số truyền thực tế và gây ra tiếng ồn, rung động hoặc giảm hiệu suất truyền động. Do đó, việc sử dụng vật liệu chất lượng cao và quy trình gia công chính xác là yếu tố then chốt để đảm bảo độ tin cậy của tỷ số truyền.
Ảnh hưởng của vật liệu và độ ăn khớp
Vật liệu chế tạo bánh răng cũng đóng vai trò quan trọng. Các loại vật liệu khác nhau có độ cứng, độ bền và khả năng chịu mài mòn khác nhau. Độ ăn khớp giữa các bánh răng (còn gọi là ăn khớp chính xác) ảnh hưởng trực tiếp đến hiệu suất truyền lực và độ ồn. Một độ ăn khớp không chính xác có thể làm tăng ma sát, gây hao mòn nhanh chóng và thay đổi tỷ số truyền hiệu dụng theo thời gian.
Bảo trì và kiểm tra định kỳ hệ thống truyền động
Việc bảo trì và kiểm tra định kỳ là không thể thiếu để duy trì độ chính xác của tỷ số truyền và tuổi thọ của hộp số. Dầu bôi trơn cần được thay thế định kỳ để giảm ma sát và tản nhiệt. Các linh kiện bị mòn như bánh răng hoặc vòng bi cần được kiểm tra và thay thế kịp thời. Việc theo dõi hiệu suất hoạt động và các chỉ số như nhiệt độ, độ rung cũng giúp phát hiện sớm các vấn đề tiềm ẩn, đảm bảo hộp số truyền động luôn hoạt động ổn định.
Tỷ số truyền hộp số là một yếu tố không thể thiếu trong lĩnh vực cơ khí và là nền tảng để hiểu rõ hơn về cách thức hoạt động của hệ thống truyền động. Việc nắm vững các khái niệm, công thức tính toán và ứng dụng thực tiễn của tỷ số truyền sẽ giúp cho các kỹ sư có thể đưa ra lựa chọn phù hợp cho từng ứng dụng cụ thể. Những ưu điểm vượt trội mà hộp số truyền động mang lại, từ việc điều chỉnh tốc độ đến tăng mô-men xoắn và bảo vệ động cơ, đều có ý nghĩa quan trọng trong các ứng dụng thực tế. Chính vì vậy, việc nghiên cứu và áp dụng công thức tính tỉ số truyền của hộp số một cách hiệu quả sẽ là chìa khóa để nâng cao hiệu suất, bền bỉ và an toàn cho toàn bộ hệ thống truyền động. Hy vọng những thông tin từ Gia Sư Thành Tâm đã mang lại cái nhìn sâu sắc cho bạn.
Các Câu Hỏi Thường Gặp (FAQs)
1. Tỷ số truyền là gì và tại sao nó lại quan trọng?
Tỷ số truyền là tỷ lệ giữa tốc độ quay của trục dẫn động và trục bị dẫn trong một hệ thống truyền động. Nó quan trọng vì nó cho phép điều chỉnh tốc độ và mô-men xoắn đầu ra để phù hợp với yêu cầu của ứng dụng, tối ưu hóa hiệu suất và bảo vệ động cơ.
2. Công thức tính tỷ số truyền cơ bản nhất là gì?
Công thức tính tỷ số truyền cơ bản là i = n1 / n2, trong đó n1 là tốc độ quay của trục vào và n2 là tốc độ quay của trục ra. Đối với bánh răng, công thức là i = Z1 / Z2, với Z1 là số răng bánh dẫn và Z2 là số răng bánh bị dẫn.
3. Làm thế nào để tính tỷ số truyền cho hộp số nhiều cấp?
Đối với hộp số nhiều cấp, tỷ số truyền tổng thể của hệ thống là tích của tỷ số truyền của từng cặp bánh răng trong từng cấp số. Ví dụ, với hai cặp bánh răng, i_tổng = i_cặp_1 * i_cặp_2.
4. Khi nào thì nên chọn tỷ số truyền lớn, khi nào nên chọn tỷ số truyền nhỏ?
Nên chọn tỷ số truyền lớn khi cần mô-men xoắn cao (ví dụ: khởi động xe, nâng vật nặng) và tốc độ thấp. Nên chọn tỷ số truyền nhỏ khi cần tốc độ cao và mô-men xoắn vừa phải (ví dụ: di chuyển trên đường cao tốc, các ứng dụng tốc độ cao).
5. Vật liệu bánh răng có ảnh hưởng đến tỷ số truyền không?
Vật liệu bánh răng không trực tiếp thay đổi công thức tính tỉ số truyền của hộp số nhưng ảnh hưởng đến độ bền, độ chính xác của bánh răng theo thời gian. Vật liệu kém chất lượng có thể dẫn đến mòn nhanh, làm sai lệch tỷ số truyền hiệu dụng và giảm tuổi thọ hệ thống.
6. Sự khác biệt chính giữa tỷ số truyền bánh răng và bánh răng-xích là gì?
Tỷ số truyền bánh răng thường được dùng cho các hệ thống cần độ chính xác cao và tốc độ lớn, trong khi tỷ số truyền bánh răng-xích phù hợp với các ứng dụng cần truyền lực lớn trên khoảng cách xa hơn và chịu được điều kiện làm việc khắc nghiệt hơn.
7. Có bao nhiêu cấp số trong hộp số ô tô hiện đại?
Hộp số ô tô hiện đại ngày nay có thể có từ 4 đến 10 cấp số tiến, và thậm chí còn nhiều hơn trong các loại hộp số biến thiên liên tục (CVT). Số cấp số càng nhiều thì khả năng điều chỉnh tỷ số truyền càng linh hoạt, giúp tối ưu hóa hiệu suất động cơ và tiết kiệm nhiên liệu.
8. Làm thế nào để kiểm tra độ chính xác của tỷ số truyền trong thực tế?
Để kiểm tra độ chính xác, bạn có thể đo trực tiếp tốc độ quay của trục vào (n1) và trục ra (n2) bằng các thiết bị đo tốc độ chuyên dụng (ví dụ: máy đo vòng tua quang học) và sau đó áp dụng công thức tính tỉ số truyền của hộp số cơ bản. So sánh kết quả với tỷ số truyền thiết kế để đánh giá.
9. Điều gì xảy ra nếu tỷ số truyền không được tính toán chính xác?
Nếu tỷ số truyền không chính xác, động cơ có thể hoạt động không hiệu quả (quá tải hoặc thiếu tải), tiêu tốn nhiều nhiên liệu hơn, giảm tuổi thọ của các linh kiện, và trong trường hợp nghiêm trọng có thể gây hỏng hóc nghiêm trọng cho toàn bộ hệ thống truyền động.
10. Việc bảo trì ảnh hưởng như thế nào đến tỷ số truyền?
Bảo trì định kỳ, bao gồm bôi trơn đầy đủ và kiểm tra các linh kiện mòn, giúp duy trì độ ăn khớp chính xác giữa các bánh răng và các bộ phận truyền động khác. Điều này đảm bảo tỷ số truyền hoạt động đúng theo thiết kế, kéo dài tuổi thọ và duy trì hiệu suất của hộp số.
