Trong thế giới cơ khí, công thức tính tỉ số truyền bánh răng đóng vai trò then chốt, quyết định cách các hệ thống truyền động vận hành. Từ những cỗ máy đơn giản đến những thiết bị phức tạp, việc hiểu và áp dụng chính xác các công thức tính tỉ số truyền bánh răng không chỉ tối ưu hóa hiệu suất mà còn đảm bảo tuổi thọ và độ tin cậy. Bài viết này của Gia Sư Thành Tâm sẽ cung cấp cái nhìn toàn diện về chủ đề quan trọng này.
Tỉ Số Truyền Bánh Răng: Nền Tảng Trong Cơ Học Truyền Động
Tỉ số truyền bánh răng không chỉ là một khái niệm lý thuyết mà còn là yếu tố cốt lõi trong mọi thiết kế cơ khí có sử dụng bánh răng. Nó phản ánh mối quan hệ giữa tốc độ quay và mô-men xoắn giữa các trục, giúp các kỹ sư điều khiển chính xác chuyển động và lực trong máy móc.
Định Nghĩa Và Ý Nghĩa Của Tỉ Số Truyền Bánh Răng
Tỉ số truyền bánh răng (thường ký hiệu là i) được định nghĩa là tỷ lệ giữa tốc độ quay của bánh răng dẫn động (bánh răng chủ động) và bánh răng bị dẫn (bánh răng bị động). Nó còn có thể được xác định thông qua số răng hoặc đường kính của các bánh răng ăn khớp. Điều này cho phép các nhà thiết kế tạo ra các hệ thống truyền động với tốc độ và lực phù hợp với yêu cầu cụ thể của ứng dụng.
Ngoài việc điều chỉnh tốc độ, tỉ số truyền bánh răng còn có ảnh hưởng trực tiếp đến mô-men xoắn truyền đi. Khi tỉ số truyền lớn, tốc độ đầu ra giảm nhưng mô-men xoắn lại tăng lên đáng kể. Ngược lại, một tỉ số truyền nhỏ sẽ giúp tăng tốc độ nhưng giảm mô-men xoắn. Sự linh hoạt này là lý do tại sao tỉ số truyền bánh răng là một công cụ mạnh mẽ trong thiết kế cơ khí.
Vai Trò Quyết Định Của Tỉ Số Truyền Trong Hệ Thống Bánh Răng
Tỉ số truyền bánh răng là yếu tố then chốt quyết định hiệu suất và chức năng của một hệ thống truyền động. Nó không chỉ ảnh hưởng đến tốc độ và mô-men xoắn mà còn tác động đến độ chính xác, độ bền và tiếng ồn của máy móc. Một tỉ số truyền được tính toán kỹ lưỡng giúp hệ thống hoạt động êm ái, giảm ma sát và tối thiểu hóa sự hao mòn của các chi tiết.
Trong các ngành công nghiệp từ ô tô, hàng không vũ trụ đến robot và sản xuất công nghiệp, việc tối ưu hóa tỉ số truyền bánh răng là bắt buộc. Chẳng hạn, trong xe hơi, các tỉ số truyền khác nhau ở từng cấp số cho phép động cơ hoạt động ở dải vòng tua tối ưu, cung cấp hiệu suất nhiên liệu tốt nhất và khả năng tăng tốc mạnh mẽ.
Minh họa tổng quan hộp số truyền động cơ khí
Công Thức Tính Tỉ Số Truyền Bánh Răng Đơn Giản Và Phức Tạp
Để khai thác tối đa tiềm năng của hệ thống bánh răng, việc nắm vững các công thức tính tỉ số truyền bánh răng là điều không thể thiếu. Dưới đây là các công thức cơ bản và nâng cao thường được sử dụng trong kỹ thuật.
Công Thức Cơ Bản Cho Cặp Bánh Răng Trụ
Đối với một cặp bánh răng ăn khớp đơn giản, công thức tính tỉ số truyền bánh răng có thể được xác định bằng hai cách chính, dựa trên tốc độ quay hoặc số răng:
-
Theo tốc độ quay:
i = n1 / n2
Trong đó:i: Tỉ số truyền bánh răng.n1: Tốc độ quay của bánh răng dẫn động (vòng/phút hoặc rad/giây).n2: Tốc độ quay của bánh răng bị dẫn (vòng/phút hoặc rad/giây).
-
Theo số răng:
i = Z2 / Z1
Trong đó:i: Tỉ số truyền bánh răng.Z1: Số răng của bánh răng dẫn động.Z2: Số răng của bánh răng bị dẫn.
Lưu ý rằng theo số răng thìilà tỷ lệ của bánh bị dẫn trên bánh dẫn, ngược lại với tỷ lệ tốc độ. Điều này xuất phát từ nguyên tắc bảo toàn mô-men và tốc độ trong truyền động.
Ví dụ, nếu một bánh răng dẫn động có 20 răng và quay với 1500 vòng/phút, ăn khớp với một bánh răng bị dẫn có 60 răng, thì tỉ số truyền bánh răng sẽ là i = 60 / 20 = 3. Điều này có nghĩa là bánh răng bị dẫn sẽ quay chậm hơn 3 lần, tức 1500 / 3 = 500 vòng/phút, nhưng mô-men xoắn truyền qua sẽ tăng lên 3 lần (bỏ qua hao phí).
Tính Tỉ Số Truyền Cho Hệ Thống Bánh Răng Nối Tiếp Và Song Song
Trong các hệ thống phức tạp hơn như hộp số nhiều cấp hoặc cơ cấu truyền động hành tinh, công thức tính tỉ số truyền bánh răng sẽ là tích của các tỉ số truyền riêng lẻ của từng cặp bánh răng.
-
Hệ thống bánh răng nối tiếp (còn gọi là truyền động liên hợp): Nếu có nhiều cặp bánh răng ăn khớp liên tiếp, tỉ số truyền tổng thể
i_tổngsẽ là tích của các tỉ số truyền của từng cặp:
i_tổng = i1 * i2 * i3 * ...
Vớii_x = Z_bị dẫn_x / Z_dẫn_x. -
Hệ thống bánh răng hành tinh: Đây là một cấu trúc phức tạp hơn, bao gồm bánh răng mặt trời, bánh răng hành tinh và vành răng. Công thức tính tỉ số truyền bánh răng cho hệ thống này phụ thuộc vào bộ phận nào được cố định và bộ phận nào là đầu vào/đầu ra, yêu cầu các phương pháp tính toán cụ thể dựa trên số răng và tốc độ góc tương đối. Các hệ thống này thường có tỉ số truyền rất cao trong một không gian nhỏ gọn.
Ứng Dụng Của Đường Kính Bước Trong Tính Toán Tỉ Số Truyền Bánh Răng
Ngoài số răng, đường kính bước (pitch diameter) cũng là một thông số quan trọng trong công thức tính tỉ số truyền bánh răng, đặc biệt khi thiết kế hoặc kiểm tra kích thước vật lý của bánh răng. Đường kính bước là đường kính của vòng tròn lý thuyết nơi hai bánh răng ăn khớp hoàn hảo mà không bị trượt.
Công thức tính tỉ số truyền bánh răng dựa trên đường kính bước (D) là:
i = D2 / D1
Trong đó:
i: Tỉ số truyền bánh răng.D1: Đường kính bước của bánh răng dẫn động.D2: Đường kính bước của bánh răng bị dẫn.
Mối quan hệ giữa số răng và đường kính bước được thể hiện qua mô đun răng (modulus, m), một thông số tiêu chuẩn hóa trong thiết kế bánh răng: D = m * Z. Do đó, D2/D1 = (m * Z2) / (m * Z1) = Z2/Z1, khẳng định sự tương đồng trong công thức tính tỉ số truyền bánh răng giữa số răng và đường kính bước.

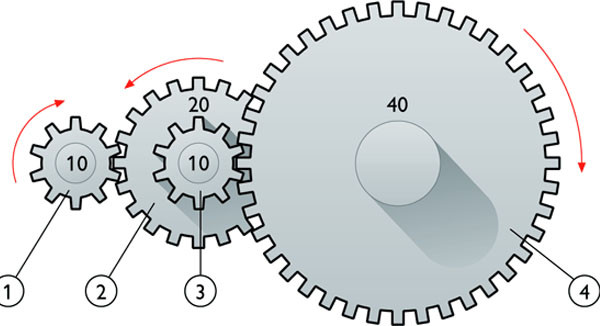

Sơ đồ hệ thống truyền động với 3 bánh răng, minh họa tỉ số truyền
Các Yếu Tố Ảnh Hưởng Đến Lựa Chọn Tỉ Số Truyền Bánh Răng
Việc lựa chọn tỉ số truyền bánh răng không chỉ đơn thuần là áp dụng công thức mà còn phải xem xét nhiều yếu tố kỹ thuật và vận hành.
Mục Đích Vận Hành Và Yêu Cầu Mô-men Xoắn
Mục đích sử dụng của máy móc là yếu tố hàng đầu. Nếu ứng dụng đòi hỏi lực kéo lớn hoặc khả năng nâng tải nặng (như trong máy xúc, xe nâng), một tỉ số truyền bánh răng lớn là cần thiết để tăng mô-men xoắn đầu ra. Ví dụ, trong hộp số xe tải, tỉ số truyền ở cấp số 1 thường rất cao (ví dụ, 5:1 hoặc hơn) để cung cấp lực khởi động mạnh mẽ. Ngược lại, các thiết bị yêu cầu tốc độ cao và mô-men xoắn vừa phải (như máy tiện tốc độ cao) sẽ cần tỉ số truyền nhỏ hoặc gần bằng 1.
Tốc Độ Quay Và Hiệu Suất Truyền Động
Tốc độ quay mong muốn của trục đầu ra là một yếu tố trực tiếp ảnh hưởng đến tỉ số truyền bánh răng. Nếu trục động cơ quay nhanh và bạn muốn trục đầu ra quay chậm, bạn sẽ chọn một tỉ số truyền lớn hơn 1. Hiệu suất của hệ thống truyền động cũng cần được tối ưu, vì mỗi cặp bánh răng ăn khớp sẽ có một mức độ hao phí năng lượng nhất định do ma sát và va đập. Việc lựa chọn vật liệu, thiết kế răng (răng thẳng, răng nghiêng, răng côn) và chất bôi trơn đều có thể ảnh hưởng đến hiệu suất truyền tải lực.
Vật Liệu Và Tuổi Thọ Của Bánh Răng
Vật liệu chế tạo bánh răng cũng có vai trò quan trọng. Các bánh răng được làm từ thép hợp kim chịu mài mòn cao có thể chịu được tải trọng và tốc độ lớn hơn, cho phép lựa chọn tỉ số truyền linh hoạt hơn. Ngoài ra, tuổi thọ mong muốn của hệ thống cũng cần được cân nhắc. Một tỉ số truyền bánh răng được thiết kế hợp lý không chỉ giúp phân phối tải trọng đều mà còn giảm căng thẳng cho từng răng, kéo dài tuổi thọ của cả bộ truyền động và động cơ. Các kỹ sư thường tính toán dựa trên vòng đời hoạt động dự kiến, ví dụ, 10.000 giờ hoặc 1 triệu chu kỳ hoạt động.
Ưu Điểm Nổi Bật Khi Tối Ưu Tỉ Số Truyền Bánh Răng
Việc áp dụng chính xác công thức tính tỉ số truyền bánh răng và tối ưu hóa tỉ số này mang lại nhiều lợi ích vượt trội cho các hệ thống cơ khí hiện đại.
Nâng Cao Hiệu Suất Và Tiết Kiệm Năng Lượng
Một tỉ số truyền bánh răng được chọn lựa kỹ lưỡng cho phép động cơ hoạt động ở dải vòng tua tối ưu nhất, nơi hiệu suất chuyển đổi năng lượng là cao nhất. Điều này không chỉ giúp máy móc hoạt động mạnh mẽ hơn mà còn giảm thiểu sự lãng phí năng lượng đáng kể. Chẳng hạn, trong ngành công nghiệp sản xuất, việc tối ưu hóa tỉ số truyền cho băng chuyền có thể giúp tiết kiệm tới 15-20% điện năng tiêu thụ hàng năm.
Giảm Thiểu Tiếng Ồn Và Rung Động
Khi các bánh răng ăn khớp với tỉ số truyền tối ưu, quá trình truyền lực diễn ra mượt mà và đồng đều hơn. Điều này giảm đáng kể tiếng ồn và rung động phát sinh trong quá trình vận hành, tạo ra môi trường làm việc dễ chịu hơn và giảm nguy cơ hỏng hóc do mỏi vật liệu. Nghiên cứu chỉ ra rằng, việc điều chỉnh tỉ số truyền bánh răng hợp lý có thể giảm mức độ ồn lên đến 5-10 decibel.
Kéo Dài Tuổi Thọ Cơ Khí Của Thiết Bị
Phân phối tải trọng đều trên các bề mặt răng, giảm căng thẳng cục bộ và hạn chế va đập là những lợi ích trực tiếp khi chọn đúng tỉ số truyền bánh răng. Điều này giúp giảm tốc độ mài mòn của răng, kéo dài đáng kể tuổi thọ của các chi tiết máy, từ đó tiết kiệm chi phí bảo trì và thay thế linh kiện, đồng thời tăng thời gian hoạt động liên tục của thiết bị. Tuổi thọ của hộp số có thể tăng gấp đôi hoặc gấp ba lần khi tỉ số truyền được tối ưu hóa.

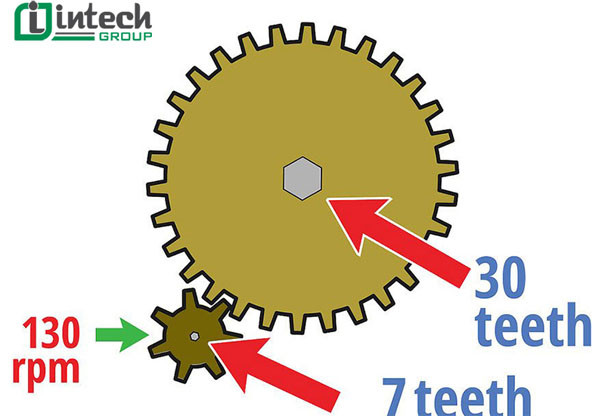

Hai bánh răng ăn khớp, thể hiện công thức tính tỉ số truyền bánh răng cơ bản
Những Lưu Ý Quan Trọng Khi Tính Toán Tỉ Số Truyền Bánh Răng
Việc tính toán và thiết kế tỉ số truyền bánh răng đòi hỏi sự cẩn trọng để đảm bảo hiệu quả và an toàn.
Sai Số Trong Đo Lường Và Thiết Kế
Sai số trong quá trình đo lường số răng, đường kính hoặc tốc độ quay có thể dẫn đến tỉ số truyền bánh răng không chính xác. Ngay cả những sai lệch nhỏ cũng có thể gây ra những vấn đề lớn trong hoạt động của hệ thống, từ giảm hiệu suất đến hỏng hóc nghiêm trọng. Do đó, việc sử dụng các dụng cụ đo lường chính xác và tuân thủ các tiêu chuẩn thiết kế là cực kỳ quan trọng. Các tiêu chuẩn quốc tế như ISO, AGMA (American Gear Manufacturers Association) cung cấp các hướng dẫn chi tiết về dung sai và phương pháp tính toán.
Ảnh Hưởng Của Khớp Răng Và Ma Sát
Cách thức các răng ăn khớp với nhau (profile răng, góc ăn khớp) và mức độ ma sát giữa chúng ảnh hưởng trực tiếp đến hiệu suất truyền động và độ bền. Tỉ số truyền bánh răng cần được thiết kế để đảm bảo sự ăn khớp liên tục, mượt mà, tránh hiện tượng va đập hoặc trượt răng. Lực ma sát quá lớn không chỉ gây hao phí năng lượng mà còn sinh nhiệt, làm giảm tuổi thọ của bánh răng và chất bôi trơn. Việc sử dụng chất bôi trơn phù hợp và thiết kế khe hở ăn khớp tối ưu là cần thiết để giảm thiểu những tác động tiêu cực này.
Câu Hỏi Thường Gặp Về Công Thức Tính Tỉ Số Truyền Bánh Răng
Dưới đây là một số câu hỏi thường gặp giúp bạn hiểu rõ hơn về chủ đề này.
1. Tại sao tỉ số truyền bánh răng lại quan trọng trong cơ khí?
Tỉ số truyền bánh răng quan trọng vì nó cho phép chúng ta thay đổi tốc độ quay và mô-men xoắn giữa các trục. Điều này là cần thiết để khớp động cơ với yêu cầu tải của máy, tối ưu hóa hiệu suất, tiết kiệm năng lượng và kéo dài tuổi thọ của thiết bị.
2. Có mấy loại công thức tính tỉ số truyền bánh răng cơ bản?
Có hai loại công thức tính tỉ số truyền bánh răng cơ bản: dựa trên tốc độ quay của trục (i = n1 / n2) và dựa trên số răng của bánh răng (i = Z2 / Z1). Cả hai công thức này đều cho cùng một kết quả về tỉ số truyền khi được áp dụng đúng cách.
3. Tỉ số truyền bánh răng lớn hơn 1 có ý nghĩa gì?
Khi tỉ số truyền bánh răng lớn hơn 1, điều đó có nghĩa là tốc độ quay của bánh răng bị dẫn (đầu ra) sẽ chậm hơn tốc độ quay của bánh răng dẫn động (đầu vào). Đồng thời, mô-men xoắn ở đầu ra sẽ được tăng lên. Đây là cách để tăng lực kéo hoặc khả năng chịu tải của hệ thống.
4. Làm thế nào để tính tỉ số truyền cho một hộp số nhiều cấp?
Đối với hộp số nhiều cấp, tỉ số truyền bánh răng tổng thể được tính bằng cách nhân các tỉ số truyền của từng cặp bánh răng ăn khớp riêng lẻ lại với nhau. Ví dụ, nếu có hai cặp bánh răng liên tiếp với tỉ số truyền i1 và i2, tỉ số truyền tổng là i_tổng = i1 * i2.
5. Đường kính bước có vai trò gì trong công thức tính tỉ số truyền bánh răng?
Đường kính bước là đường kính của vòng tròn lý thuyết nơi các bánh răng ăn khớp hoàn hảo. Nó có thể được sử dụng để tính tỉ số truyền bánh răng theo công thức i = D2 / D1, tương đương với công thức dựa trên số răng khi mô đun răng là như nhau.
6. Những yếu tố nào ảnh hưởng đến việc lựa chọn tỉ số truyền bánh răng?
Các yếu tố chính bao gồm mục đích vận hành (cần tốc độ hay mô-men xoắn cao), tốc độ quay yêu cầu, hiệu suất mong muốn của hệ thống, vật liệu chế tạo bánh răng và tuổi thọ mong đợi của thiết bị.
7. Tỉ số truyền bánh răng có thể ảnh hưởng đến tiếng ồn không?
Có, tỉ số truyền bánh răng được thiết kế và tính toán tối ưu giúp các răng ăn khớp mượt mà, giảm thiểu va đập và ma sát, từ đó giảm đáng kể tiếng ồn và rung động trong quá trình vận hành.
8. Làm sao để tránh sai sót khi tính toán tỉ số truyền bánh răng?
Để tránh sai sót, cần sử dụng các dụng cụ đo lường chính xác, tuân thủ các tiêu chuẩn thiết kế quốc tế và xem xét các yếu tố như độ chính xác của gia công bánh răng, khe hở ăn khớp và loại chất bôi trơn được sử dụng.
9. Có nên dùng tỉ số truyền rất lớn để tăng mô-men xoắn không?
Mặc dù tỉ số truyền lớn giúp tăng mô-men xoắn, nhưng nó cũng làm giảm tốc độ đầu ra đáng kể và có thể tăng kích thước, trọng lượng của hộp số. Ngoài ra, hiệu suất truyền động có thể giảm do số lượng cặp bánh răng tăng lên. Cần cân bằng giữa yêu cầu mô-men xoắn và các yếu tố khác.
10. Tỉ số truyền bánh răng có áp dụng cho hệ thống bánh răng-xích không?
Có, tỉ số truyền cũng áp dụng cho hệ thống bánh răng-xích, nhưng thay vì số răng hoặc đường kính bước, nó thường được tính bằng tỷ lệ số răng của đĩa xích bị dẫn và đĩa xích dẫn (hoặc đường kính hiệu dụng của chúng).
Trong lĩnh vực cơ khí, việc hiểu và áp dụng chính xác công thức tính tỉ số truyền bánh răng là một kỹ năng không thể thiếu. Nắm vững các khái niệm, công thức tính toán và những lợi ích thiết thực từ việc tối ưu hóa tỉ số truyền bánh răng sẽ giúp các kỹ sư đưa ra các lựa chọn thiết kế phù hợp cho từng ứng dụng cụ thể. Những ưu điểm vượt trội mà việc tính toán và điều chỉnh tỉ số truyền bánh răng mang lại, từ điều chỉnh tốc độ, tăng mô-men xoắn, bảo vệ động cơ đến nâng cao hiệu suất và độ bền, đều có ý nghĩa quan trọng trong các ứng dụng thực tế. Chính vì vậy, việc nghiên cứu và ứng dụng công thức tính tỉ số truyền bánh răng một cách hiệu quả là chìa khóa để nâng cao hiệu suất, đảm bảo sự bền bỉ và an toàn cho toàn bộ hệ thống truyền động. Gia Sư Thành Tâm tin rằng kiến thức này sẽ là nền tảng vững chắc cho những ai muốn tìm hiểu sâu hơn về cơ khí.
