Trong lĩnh vực cơ khí và truyền động, việc hiểu rõ công thức tính nhông xích là yếu tố then chốt để đảm bảo hiệu quả và độ bền của hệ thống. Bài viết này sẽ đi sâu vào các phương pháp tính toán, giúp bạn xác định chính xác các thông số cần thiết cho việc thiết kế và vận hành. Từ việc tính bước xích đến đường kính nhông, mọi khía cạnh sẽ được làm rõ.
Tầm Quan Trọng Của Việc Hiểu Rõ Công Thức Tính Nhông Xích
Hệ thống truyền động bằng nhông xích đóng vai trò không thể thiếu trong nhiều ngành công nghiệp, từ sản xuất máy móc, nông nghiệp đến xe cộ. Hiệu quả hoạt động của các hệ thống này phụ thuộc rất lớn vào việc lựa chọn và lắp đặt các thành phần có thông số phù hợp. Khi các chi tiết như nhông và xích không khớp nhau về kích thước hoặc không được tính toán chính xác, chúng có thể dẫn đến mài mòn nhanh chóng, giảm tuổi thọ thiết bị, tiêu hao năng lượng và thậm chí gây hỏng hóc nghiêm trọng.
Việc nắm vững các công thức tính nhông xích không chỉ giúp kỹ sư và người thợ lựa chọn được loại xích và nhông phù hợp với yêu cầu tải trọng, tốc độ và môi trường làm việc, mà còn tối ưu hóa hiệu suất truyền lực, giảm thiểu tiếng ồn và rung động. Đây là nền tảng để xây dựng một hệ thống truyền động ổn định, bền bỉ và an toàn, tiết kiệm chi phí bảo trì và thay thế trong dài hạn.
Các Thông Số Cơ Bản Cần Biết Khi Tính Toán Nhông Xích
Để áp dụng hiệu quả các công thức tính nhông xích, chúng ta cần hiểu rõ những thông số cơ bản cấu thành nên một hệ thống truyền động. Bước xích (P) là khoảng cách giữa tâm hai chốt xích liên tiếp, đây là thông số quan trọng nhất quyết định kích thước tổng thể của xích. Đường kính con lăn (d) là đường kính của các con lăn nằm giữa các mắt xích, giúp xích lăn trên bề mặt nhông một cách trơn tru.
Ngoài ra, chiều rộng bên trong của xích (W) là khoảng cách giữa hai mặt trong của mắt xích, quyết định độ dày của răng nhông có thể lọt vào. Khi kết hợp các thông số này với số răng của nhông (Z), chúng ta có thể tính toán chính xác các kích thước của nhông như đường kính vòng chia và đường kính ngoài, đảm bảo sự ăn khớp hoàn hảo giữa nhông và xích. Mỗi thông số đều có vai trò riêng biệt và cần được xác định cẩn thận để đạt được kết quả tối ưu.
Công Thức Tính Bước Xích (P) Và Ứng Dụng Thực Tế
Một trong những công thức tính nhông xích cơ bản nhất là xác định bước xích (P) dựa trên mã số của xích công nghiệp. Phương pháp này thường được áp dụng cho các loại xích theo tiêu chuẩn ANSI (American National Standards Institute). Để tính bước xích, bạn lấy tên trên xích, loại bỏ chữ số cuối cùng của nó, sau đó chia cho 8 và nhân với hệ số 25.4 để chuyển đổi sang đơn vị milimét (1 inch = 25.4mm). Kết quả thu được chính là bước xích chuẩn của mã xích đó.
Ví dụ minh họa cụ thể sẽ giúp làm rõ hơn công thức tính nhông xích này:
- Với xích có mã số 35: Bạn bỏ đi số 5 cuối cùng, còn lại là 3. Sau đó lấy 3 chia cho 8 rồi nhân với 25,4. Kết quả là 3 / 8 * 25,4 = 9,525 mm.
- Với xích có mã số 100: Bạn bỏ đi số 0 cuối cùng, còn lại là 10. Tiếp theo lấy 10 chia cho 8 rồi nhân với 25,4. Kết quả là 10 / 8 * 25,4 = 31,75 mm.
Bước xích chính xác là yếu tố then chốt để đảm bảo sự ăn khớp nhịp nhàng giữa xích và các răng của nhông, tránh hiện tượng trượt hoặc kẹt, từ đó nâng cao tuổi thọ và hiệu suất của toàn bộ hệ thống truyền động.
Minh họa chi tiết công thức tính bước xích cho các loại xích công nghiệp khác nhau, giúp xác định thông số nhông xích chính xác.
Phương Pháp Đo Đạc Thực Tế Để Xác Định Bước Xích
Ngoài việc sử dụng công thức tính nhông xích dựa trên mã số, bạn cũng có thể xác định bước xích thông qua phương pháp đo đạc trực tiếp. Cách đơn giản nhất là đo khoảng cách giữa tâm hai chốt xích liên tiếp. Việc đo đạc cần được thực hiện cẩn thận bằng thước kẹp hoặc thước đo chính xác để đảm bảo độ tin cậy của kết quả. Thực hiện đo nhiều lần và lấy giá trị trung bình có thể giúp giảm thiểu sai số.
Trong trường hợp bạn không biết mã số chính xác của xích, hoặc muốn kiểm tra lại thông số, bạn có thể đo thêm đường kính của con lăn và độ rộng bên trong của xích. Những thông số này, khi kết hợp với bước xích, sẽ cho phép bạn tra cứu trong các bảng thông số kỹ thuật tiêu chuẩn của xích công nghiệp. Các bảng này thường cung cấp đầy đủ thông tin về các kích thước chuẩn của từng loại xích, giúp bạn tìm ra loại xích phù hợp một cách chính xác.

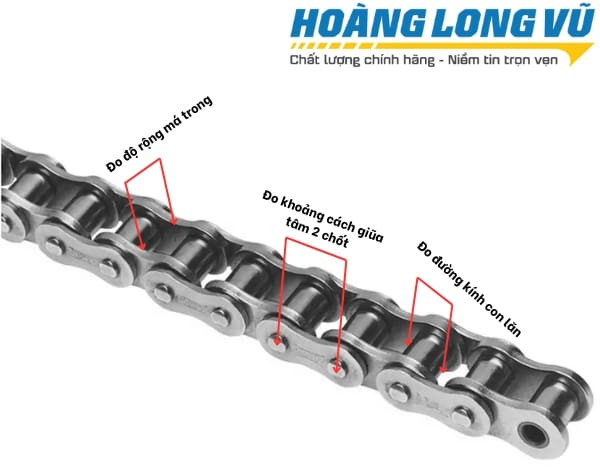

Hình ảnh một đoạn xích công nghiệp, minh họa các bộ phận cần đo để áp dụng công thức tính nhông xích và xác định thông số.
Công Thức Tính Đường Kính Vòng Chia Và Đường Kính Ngoài Của Nhông
Sau khi đã xác định được bước xích (P), chúng ta có thể tiếp tục với các công thức tính nhông xích liên quan đến kích thước của nhông. Đường kính vòng chia (D_p) là một trong những thông số quan trọng nhất của nhông, nó là đường kính của đường tròn đi qua tâm các chốt xích khi xích ăn khớp với nhông. Công thức để tính đường kính vòng chia là:
D_p = P / sin(180° / Z)
Trong đó:
Plà bước xích (đã tính ở phần trước).Zlà số răng của nhông.sinlà hàm sin.
Đường kính ngoài (D_o) của nhông là đường kính lớn nhất của nhông, bao gồm cả đỉnh răng. Công thức phổ biến để tính đường kính ngoài là:
D_o = D_p + d
Trong đó:
D_plà đường kính vòng chia.dlà đường kính con lăn của xích.
Tuy nhiên, trong một số trường hợp cụ thể hoặc với các tiêu chuẩn khác, công thức có thể có sự điều chỉnh nhỏ. Ví dụ, một số nguồn có thể sử dụng D_o = P * cot(180/Z) + d. Việc hiểu và áp dụng chính xác các công thức tính nhông xích này sẽ giúp bạn thiết kế và gia công nhông sao cho phù hợp nhất với xích đã chọn, đảm bảo hệ thống truyền động hoạt động ổn định và có tuổi thọ cao.

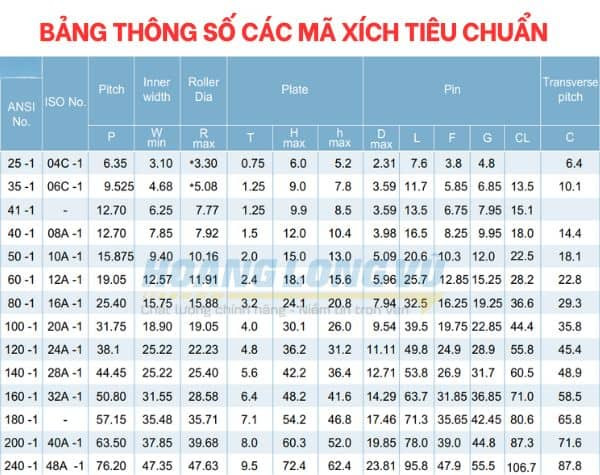

Bảng thông số kỹ thuật tiêu chuẩn của các loại xích công nghiệp, hỗ trợ tra cứu và xác minh công thức tính nhông xích.
Lựa Chọn Nhông Xích Phù Hợp Dựa Trên Công Thức Và Yêu Cầu Hệ Thống
Việc lựa chọn nhông xích phù hợp không chỉ dựa vào các công thức tính toán kích thước mà còn phải cân nhắc đến nhiều yếu tố vận hành khác của hệ thống. Tải trọng mà hệ thống cần truyền là một yếu tố then chốt, quyết định độ bền và vật liệu của xích cũng như nhông. Tốc độ quay của trục cũng ảnh hưởng đến việc lựa chọn loại xích và số răng nhông để tránh rung động và tiếng ồn quá mức. Môi trường làm việc, bao gồm nhiệt độ, độ ẩm, bụi bẩn, hóa chất, cũng cần được xem xét để chọn vật liệu chống ăn mòn hoặc có khả năng chịu nhiệt.
Có nhiều loại xích khác nhau như xích con lăn, xích ống, xích răng, mỗi loại đều có ưu nhược điểm riêng và phù hợp với các ứng dụng khác nhau. Ví dụ, xích con lăn phổ biến nhờ độ bền và hiệu suất cao. Việc kết hợp chính xác công thức tính nhông xích với các yêu cầu thực tế của hệ thống sẽ giúp bạn đưa ra quyết định lựa chọn tối ưu, đảm bảo hiệu suất truyền động cao nhất, kéo dài tuổi thọ của cả nhông và xích, từ đó tối ưu hóa chi phí vận hành và bảo trì.
Việc nắm vững công thức tính nhông xích là nền tảng vững chắc cho bất kỳ ai làm việc trong lĩnh vực cơ khí truyền động. Áp dụng chính xác những kiến thức này không chỉ giúp tối ưu hóa hiệu suất mà còn kéo dài tuổi thọ của thiết bị. Hy vọng những thông tin từ Gia Sư Thành Tâm sẽ là nguồn tài liệu hữu ích cho quá trình học tập và ứng dụng của bạn.
Câu Hỏi Thường Gặp (FAQs)
-
Bước xích là gì và tại sao nó quan trọng?
Bước xích là khoảng cách giữa tâm hai chốt xích liên tiếp và là thông số cơ bản nhất để đảm bảo sự ăn khớp chính xác giữa xích và nhông, quyết định sự ổn định và hiệu quả của hệ thống truyền động. -
Làm thế nào để xác định mã số của một loại xích công nghiệp?
Mã số xích thường được in trực tiếp trên các mắt xích hoặc có thể được xác định bằng cách đo các thông số cơ bản như bước xích, đường kính con lăn, chiều rộng trong và đối chiếu với bảng tiêu chuẩn. -
Có những yếu tố nào ảnh hưởng đến việc lựa chọn nhông xích ngoài công thức tính toán?
Ngoài các công thức tính nhông xích, cần xem xét tải trọng, tốc độ, môi trường làm việc (nhiệt độ, hóa chất, bụi bẩn), và loại hình truyền động (liên tục, gián đoạn) để chọn nhông xích phù hợp. -
Sai số cho phép khi đo đạc thông số nhông xích là bao nhiêu?
Sai số cho phép thường phụ thuộc vào độ chính xác yêu cầu của ứng dụng. Trong các ứng dụng công nghiệp, sai số đo đạc cần được giữ ở mức tối thiểu, thường trong khoảng vài phần trăm milimet để đảm bảo ăn khớp tốt. -
Đường kính vòng chia và đường kính ngoài của nhông khác nhau như thế nào?
Đường kính vòng chia là đường tròn đi qua tâm các chốt xích khi xích ăn khớp với nhông, trong khi đường kính ngoài là đường kính tổng thể lớn nhất của nhông, bao gồm cả đỉnh răng. -
Việc sử dụng công thức tính nhông xích có áp dụng cho mọi loại xích không?
Các công thức tính nhông xích cơ bản áp dụng cho nhiều loại xích tiêu chuẩn như xích con lăn. Tuy nhiên, một số loại xích chuyên dụng hoặc theo tiêu chuẩn khác có thể có các công thức hoặc bảng tra cứu riêng biệt. -
Nếu không có mã số xích, làm thế nào để tính bước xích?
Bạn có thể đo khoảng cách giữa tâm hai chốt xích liên tiếp hoặc đo tổng chiều dài của nhiều bước xích và chia đều để có được giá trị bước xích chính xác. -
Tại sao cần phải tính toán chính xác số răng nhông?
Số răng nhông quyết định tỷ số truyền, tốc độ và lực kéo của hệ thống. Tính toán chính xác số răng giúp đạt được hiệu suất mong muốn, tránh hiện tượng mài mòn không đều và tăng tuổi thọ cho cả nhông và xích.
