Nắm vững công thức tính mạch điện là yếu tố then chốt trong vật lý và kỹ thuật điện. Việc tính toán điện trở tương đương giúp phân tích dòng điện và điện áp trong mọi hệ thống. Bài viết này của Gia Sư Thành Tâm sẽ cung cấp các công thức tính mạch điện cơ bản và nâng cao, giúp bạn tự tin chinh phục các bài toán mạch điện.
Khái quát về Điện trở và Tầm quan trọng trong Phân tích Mạch điện
Điện trở là một trong những thành phần cơ bản và không thể thiếu trong bất kỳ mạch điện nào. Nó đại diện cho khả năng cản trở dòng điện của vật liệu, chuyển hóa năng lượng điện thành nhiệt năng. Việc hiểu rõ về điện trở và cách nó hoạt động là bước đầu tiên để làm chủ các công thức tính mạch điện. Trong các mạch thực tế, chúng ta thường gặp nhiều điện trở được mắc nối tiếp, song song hoặc phức tạp hơn, đòi hỏi khả năng tính toán điện trở tương đương của cả hệ thống để đơn giản hóa quá trình phân tích.
Điện trở là gì? Đơn vị và ý nghĩa thực tiễn
Điện trở (R) là đại lượng đặc trưng cho sự cản trở dòng điện của một vật dẫn. Đơn vị của điện trở là Ohm (Ω), đặt theo tên nhà vật lý Georg Simon Ohm. Mỗi vật liệu dẫn điện đều có một giá trị điện trở nhất định, phụ thuộc vào bản chất vật liệu, chiều dài và tiết diện của nó. Trong thực tế, các linh kiện điện trở được sử dụng để điều chỉnh dòng điện, phân chia điện áp, hoặc bảo vệ mạch khỏi quá tải. Việc tính toán điện trở tương đương không chỉ là một kỹ năng vật lý quan trọng mà còn là nền tảng cho thiết kế và sửa chữa các thiết bị điện tử.
Các Công thức Tính Điện trở Tương Đương Cơ Bản
Khi thiết kế hoặc phân tích mạch điện, việc đơn giản hóa các nhóm điện trở thành một điện trở tương đương duy nhất là rất cần thiết. Có ba cách mắc điện trở cơ bản: nối tiếp, song song và hỗn hợp. Mỗi cách mắc lại có một công thức tính mạch điện riêng biệt để xác định điện trở tương đương của chúng.
Tính điện trở tương đương của mạch nối tiếp
Trong một mạch nối tiếp, các điện trở được mắc liên tiếp nhau, tạo thành một đường duy nhất cho dòng điện chạy qua. Dòng điện đi qua mỗi điện trở là như nhau, trong khi điện áp sẽ chia đều hoặc không đều tùy thuộc vào giá trị của từng điện trở.
Công thức tính điện trở tương đương (Rtđ) của mạch nối tiếp là tổng các giá trị điện trở thành phần:
R_tđ = R1 + R2 + … + Rn
Ví dụ, nếu có ba điện trở R1, R2, R3 mắc nối tiếp, thì điện trở tương đương của chúng sẽ là R1 + R2 + R3. Cách mắc này thường được sử dụng để tăng tổng điện trở của mạch hoặc để phân chia điện áp trong các ứng dụng cụ thể.
Tính điện trở tương đương của mạch song song
Trong mạch song song, các điện trở được mắc song song với nhau, tạo ra nhiều nhánh cho dòng điện chảy qua. Điện áp trên mỗi điện trở trong mạch song song là như nhau, nhưng dòng điện sẽ chia nhánh tùy thuộc vào giá trị điện trở của từng nhánh.
Công thức tính điện trở tương đương của mạch song song được xác định bằng công thức nghịch đảo:
1/R_tđ = 1/R1 + 1/R2 + … + 1/Rn
Đối với trường hợp đặc biệt chỉ có hai điện trở R1 và R2 mắc song song, công thức tính điện trở tương đương có thể rút gọn thành:
R_tđ = (R1 * R2) / (R1 + R2)
Mắc song song thường được dùng để giảm tổng điện trở của mạch, tăng tổng dòng điện cung cấp, hoặc tạo ra các đường dẫn dự phòng cho dòng điện.
Ứng dụng công thức cho các điện trở giống nhau
Trong trường hợp có nhiều điện trở có giá trị giống hệt nhau (R0) được mắc song song, công thức tính mạch điện trở nên đơn giản hơn rất nhiều. Nếu có ‘n’ điện trở R0 mắc song song, điện trở tương đương của chúng sẽ là:
R_tđ = R0 / n
Đây là một trường hợp thường gặp trong thực tế, giúp tiết kiệm thời gian tính toán khi đối mặt với các chuỗi điện trở đồng nhất. Việc áp dụng linh hoạt các công thức tính mạch điện cơ bản này là nền tảng vững chắc để tiếp cận các mạch phức tạp hơn.
Phân tích Mạch điện Phức tạp và Mạch Cầu
Ngoài các cách mắc nối tiếp và song song cơ bản, các mạch điện thực tế thường phức tạp hơn, chứa các đoạn nối tắt hoặc cấu trúc mạch cầu. Để giải quyết những bài toán này, chúng ta cần áp dụng các kỹ thuật phân tích nâng cao hơn các công thức tính mạch điện trực tiếp.
Nguyên lý đồng nhất điểm điện thế và đơn giản hóa mạch
Trong các mạch điện phức tạp có đoạn nối tắt (dây nối không điện trở), một kỹ thuật quan trọng là đồng nhất các điểm có cùng điện thế. Điều này có nghĩa là các điểm được nối với nhau bằng dây dẫn lý tưởng (điện trở bằng 0) sẽ có điện thế bằng nhau và có thể được xem là một điểm duy nhất. Khi đã đồng nhất các điểm điện thế, chúng ta có thể vẽ lại sơ đồ mạch một cách đơn giản hơn, thường là chuyển đổi về dạng mạch nối tiếp hoặc song song đã biết, từ đó áp dụng các công thức tính điện trở tương đương một cách dễ dàng. Nguyên lý này đặc biệt hữu ích khi xử lý các mạch có tính đối xứng.
Công thức tính điện trở mạch cầu cân bằng
Mạch cầu Wheatstone là một cấu trúc mạch đặc biệt gồm năm điện trở, thường được sử dụng trong các ứng dụng đo lường. Mạch cầu được coi là cân bằng khi tỉ số điện trở của các nhánh đối diện bằng nhau, tức là R1/R2 = R3/R4 (hoặc R1R4 = R2R3). Khi mạch cầu cân bằng, không có dòng điện chạy qua điện trở cầu (R5), và điện áp giữa hai điểm M và N là bằng nhau (VM = VN).
Trong trường hợp này, điện trở R5 có thể được loại bỏ khỏi mạch mà không ảnh hưởng đến điện trở tương đương của toàn mạch. Khi đó, mạch sẽ trở thành hai nhánh song song, mỗi nhánh chứa hai điện trở mắc nối tiếp (ví dụ: (R1 nt R3) // (R2 nt R4)), giúp chúng ta dễ dàng áp dụng các công thức tính mạch điện cơ bản.
Sơ đồ đơn giản hóa mạch cầu cân bằng để tính điện trở tương đương
Biến đổi sao – tam giác (Y-Delta) cho mạch cầu không cân bằng
Khi mạch cầu không cân bằng (tức là R1/R2 ≠ R3/R4), điện trở R5 không thể bỏ qua và phương pháp đơn giản hóa trực tiếp không còn hiệu quả. Trong trường hợp này, kỹ thuật biến đổi sao – tam giác (Y-Delta) hoặc ngược lại (Delta-Y) là giải pháp tối ưu. Kỹ thuật này cho phép chuyển đổi một nhóm ba điện trở mắc theo dạng tam giác (Delta) thành ba điện trở mắc theo dạng sao (Y), hoặc ngược lại.
Các công thức tính mạch điện cho biến đổi Delta-Y là:
Ra = (R1 R2) / (R1 + R2 + R3)
Rb = (R1 R3) / (R1 + R2 + R3)
Rc = (R2 * R3) / (R1 + R2 + R3)
(Với R1, R2, R3 là các cạnh của tam giác, Ra, Rb, Rc là các nhánh của sao nối từ các đỉnh tương ứng).
Tương tự, có các công thức ngược lại cho biến đổi Y-Delta. Sau khi thực hiện biến đổi, mạch phức tạp sẽ trở nên đơn giản hơn, thường là dạng nối tiếp – song song, giúp việc tính toán điện trở tương đương trở nên khả thi. Đây là một kỹ thuật mạnh mẽ và thường gặp trong các bài toán phân tích mạch điện nâng cao.

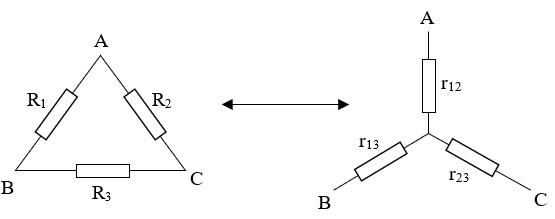

Sơ đồ biến đổi mạch điện từ tam giác sang sao
Ví dụ Thực hành về Công thức Tính Mạch Điện
Để củng cố kiến thức về công thức tính mạch điện, chúng ta sẽ đi sâu vào một số ví dụ minh họa cụ thể, từ đó thấy rõ cách áp dụng lý thuyết vào thực hành.
Ví dụ 1: Cho đoạn mạch điện như hình vẽ. Trong đó R1 = 10Ω, R2 = 6Ω, R3 = 2Ω, R4 = 2Ω, R5 = 4Ω. Tính điện trở tương đương của đoạn mạch đó.
Ví dụ minh họa tính điện trở tương đương của mạch hỗn hợp
Hướng dẫn:
Phân tích mạch từ trong ra ngoài:
- R3 và R5 mắc nối tiếp: R35 = R3 + R5 = 2Ω + 4Ω = 6Ω.
- R4 mắc song song với R35: R345 = (R4 R35) / (R4 + R35) = (2 6) / (2 + 6) = 12 / 8 = 1.5Ω.
- R1 mắc nối tiếp với R345: R1345 = R1 + R345 = 10Ω + 1.5Ω = 11.5Ω.
- R2 mắc song song với R1345: Rtđ = (R2 R1345) / (R2 + R1345) = (6 11.5) / (6 + 11.5) = 69 / 17.5 ≈ 3.94Ω.
Đây là một ví dụ điển hình về việc áp dụng tuần tự các công thức tính mạch điện cho cả mạch nối tiếp và song song để tìm ra điện trở tương đương cuối cùng.
Ví dụ 2: Cho đoạn mạch điện như hình vẽ. Trong đó R1 = 6Ω, R2 = 2Ω, R3 = 3Ω. Tính điện trở tương đương của đoạn mạch đó.
Ví dụ về mạch điện với các điểm nối tắt, cần đơn giản hóa
Hướng dẫn:
- Gọi M là điểm nối giữa R2 và R3. M và A nối trực tiếp với nhau nên M trùng với A.
- Gọi N là điểm nối giữa R1 và R2. N và B nối trực tiếp với nhau nên N trùng với B.
- Khi vẽ lại, ta thấy R1, R2, R3 đều mắc song song giữa hai điểm A và B.
- Vậy, 1/Rtđ = 1/R1 + 1/R2 + 1/R3 = 1/6 + 1/2 + 1/3 = 1/6 + 3/6 + 2/6 = 6/6 = 1.
- Suy ra Rtđ = 1Ω.
Ví dụ này nhấn mạnh tầm quan trọng của việc xác định đúng các điểm đồng điện thế để đơn giản hóa sơ đồ mạch trước khi áp dụng công thức tính mạch điện.
Sơ đồ mạch điện sau khi đã đồng nhất điểm, cho thấy R1, R2, R3 mắc song song
Ví dụ 7: Cho mạch điện như hình vẽ. Biết R1 = R3 = 2Ω, R2 = R5 = 4Ω, R4 = 5Ω. Tính điện trở tương đương của mạch.
Sơ đồ mạch cầu không cân bằng phức tạp
Hướng dẫn:
- Kiểm tra điều kiện mạch cầu cân bằng: R1/R2 = 2/4 = 0.5. R3/R4 = 2/5 = 0.4. Vì 0.5 ≠ 0.4, đây là mạch cầu không cân bằng.
- Ta sẽ sử dụng phép biến đổi sao-tam giác. Xét mạch tam giác tạo bởi R1, R2, R5 với các điểm A, M, N. Chuyển nó thành mạch sao (Ra, Rb, Rc) tại tâm O.
- Áp dụng công thức tính mạch điện cho biến đổi Delta-Y:
- Tổng R_delta = R1 + R2 + R5 = 2 + 4 + 4 = 10Ω.
- Ra = (R1 R2) / R_delta = (2 4) / 10 = 0.8Ω.
- Rb = (R1 R5) / R_delta = (2 4) / 10 = 0.8Ω.
- Rc = (R2 R5) / R_delta = (4 4) / 10 = 1.6Ω.
- Mạch được vẽ lại với Ra, Rb, Rc. Lúc này, (Rb nt R3) và (Rc nt R4) sẽ mắc song song, rồi toàn bộ nối tiếp với Ra.
- Điện trở nhánh trên: R_trên = Rb + R3 = 0.8Ω + 2Ω = 2.8Ω.
- Điện trở nhánh dưới: R_dưới = Rc + R4 = 1.6Ω + 5Ω = 6.6Ω.
- Điện trở song song của hai nhánh: R_ss = (R_trên R_dưới) / (R_trên + R_dưới) = (2.8 6.6) / (2.8 + 6.6) = 18.48 / 9.4 ≈ 1.966Ω.
- Cuối cùng, Rtđ = Ra + R_ss = 0.8Ω + 1.966Ω = 2.766Ω.
Ví dụ này minh họa một cách chi tiết việc áp dụng phức tạp của công thức tính mạch điện và biến đổi mạch để giải quyết bài toán mạch cầu không cân bằng, một kỹ năng nâng cao trong phân tích mạch điện.

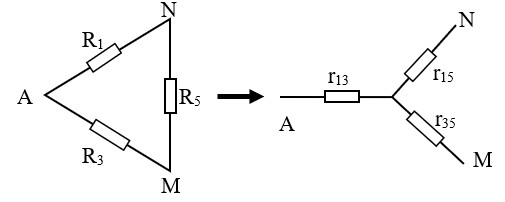

Sơ đồ biến đổi mạch cầu từ tam giác sang sao
Bài tập Củng cố và Nâng cao Kỹ năng
Sau khi đã nắm vững các công thức tính mạch điện và phương pháp giải qua các ví dụ, việc thực hành qua bài tập là vô cùng quan trọng để củng cố kiến thức và nâng cao kỹ năng.
Bài 1. Tính điện trở tương đương của những đoạn mạch điện hình bên, biết rằng các điện trở đều bằng nhau và bằng R = 12Ω.
Lời giải:
a) Hình 1: R1 và R2 mắc nối tiếp. Áp dụng công thức tính điện trở nối tiếp: Rtđ = R1 + R2 = 12Ω + 12Ω = 24Ω.
b) Hình 2: R2 và R3 mắc nối tiếp: R23 = R2 + R3 = 12Ω + 12Ω = 24Ω. R1 mắc song song với R23. Áp dụng công thức tính điện trở song song: Rtđ = (R1 R23) / (R1 + R23) = (12 24) / (12 + 24) = 288 / 36 = 8Ω.
c) Hình 3: R2 và R3 mắc nối tiếp: R23 = R2 + R3 = 12Ω + 12Ω = 24Ω. R1 mắc song song với R23. R1-23 = (R1 * R23) / (R1 + R23) = 8Ω (tương tự câu b). Điện trở R (điện trở ngoài cùng bên trái) mắc nối tiếp với R1-23. Rtđ = R + R1-23 = 12Ω + 8Ω = 20Ω.
Bài 4. Cho mạch điện như hình vẽ. Biết R1 = R3 = 2Ω, R2 = R5 = 4Ω, R4 = 4Ω. Tính điện trở tương đương của mạch.
Sơ đồ mạch cầu để áp dụng công thức tính điện trở
Lời giải:
- Kiểm tra điều kiện mạch cầu cân bằng: R1/R2 = 2/4 = 0.5. R3/R4 = 2/4 = 0.5. Vì tỉ số bằng nhau, mạch cầu này là cân bằng.
- Khi mạch cầu cân bằng, dòng điện qua R5 bằng 0. Do đó, ta có thể bỏ qua R5.
- Mạch trở thành (R1 nối tiếp R2) mắc song song với (R3 nối tiếp R4).
- R12 = R1 + R2 = 2Ω + 4Ω = 6Ω.
- R34 = R3 + R4 = 2Ω + 4Ω = 6Ω.
- Điện trở tương đương của mạch: Rtđ = (R12 R34) / (R12 + R34) = (6 6) / (6 + 6) = 36 / 12 = 3Ω.
Bài tập này giúp củng cố kiến thức về mạch cầu cân bằng, một trường hợp đặc biệt quan trọng trong các công thức tính mạch điện.
Giải đáp các câu hỏi thường gặp
Dưới đây là một số câu hỏi thường gặp về công thức tính mạch điện và điện trở tương đương để giúp bạn hiểu rõ hơn về chủ đề này.
-
Điện trở tương đương là gì và tại sao chúng ta cần tính nó?
Điện trở tương đương là giá trị điện trở duy nhất có thể thay thế một nhóm điện trở trong mạch mà không làm thay đổi dòng điện tổng hoặc điện áp tổng của mạch đó. Việc tính toán điện trở tương đương giúp đơn giản hóa việc phân tích mạch phức tạp, cho phép áp dụng Định luật Ohm và các định luật mạch khác một cách dễ dàng hơn. -
Sự khác biệt chính giữa cách mắc nối tiếp và song song là gì?
Trong mạch nối tiếp, dòng điện chạy qua tất cả các điện trở là như nhau, và tổng điện áp là tổng các điện áp trên từng điện trở. Trong mạch song song, điện áp trên tất cả các điện trở là như nhau, và tổng dòng điện là tổng các dòng điện qua từng nhánh. Các công thức tính mạch điện cho hai loại này cũng khác nhau rõ rệt. -
Làm thế nào để nhận biết một mạch cầu cân bằng?
Một mạch cầu được coi là cân bằng khi tỉ số điện trở của các nhánh đối diện bằng nhau. Cụ thể, nếu có 4 điện trở R1, R2, R3, R4 tạo thành cầu (và R5 là điện trở cầu), mạch cân bằng khi R1/R2 = R3/R4. Khi đó, không có dòng điện đi qua R5. -
Khi nào thì cần sử dụng phương pháp biến đổi sao-tam giác (Y-Delta)?
Phương pháp biến đổi sao-tam giác được sử dụng khi mạch điện quá phức tạp và không thể đơn giản hóa bằng cách xác định trực tiếp các nhóm nối tiếp hoặc song song. Điển hình là trong các mạch cầu không cân bằng, hoặc các mạng điện phức tạp khác, việc áp dụng các công thức tính mạch điện chuyển đổi sao-tam giác sẽ giúp đơn giản hóa cấu trúc mạch. -
Điện trở không điện trở (dây nối tắt) ảnh hưởng thế nào đến việc tính toán?
Dây nối tắt lý tưởng có điện trở bằng 0. Khi có một đoạn dây nối tắt giữa hai điểm trong mạch, hai điểm đó sẽ có cùng điện thế. Điều này cho phép chúng ta “chập” hai điểm đó lại thành một, làm đơn giản hóa sơ đồ mạch và giúp dễ dàng áp dụng các công thức tính mạch điện cho các phần còn lại. -
Có cách nào để ước tính nhanh điện trở tương đương mà không cần tính toán chi tiết không?
Đối với mạch nối tiếp, điện trở tương đương luôn lớn hơn điện trở lớn nhất trong chuỗi. Đối với mạch song song, điện trở tương đương luôn nhỏ hơn điện trở nhỏ nhất trong nhóm. Đây là những nguyên tắc cơ bản giúp kiểm tra nhanh kết quả tính toán của bạn về công thức tính mạch điện. -
Trong thực tế, việc tính toán điện trở tương đương có ý nghĩa gì?
Trong thực tế, việc tính toán điện trở tương đương giúp các kỹ sư điện tử thiết kế mạch điện hiệu quả, đảm bảo dòng điện và điện áp hoạt động đúng theo yêu cầu. Nó cũng quan trọng trong việc khắc phục sự cố, tìm ra nguyên nhân hỏng hóc hoặc tính toán công suất tiêu thụ của một hệ thống điện. -
Điện trở ảo (virtual resistance) có tồn tại không?
Khái niệm điện trở ảo thường không được sử dụng trong vật lý điện cơ bản. Tất cả các điện trở trong các công thức tính mạch điện đều là các thành phần vật lý có giá trị xác định. Tuy nhiên, trong một số mô hình phức tạp hơn của vật lý lý thuyết hoặc phân tích tín hiệu, có thể có các khái niệm tương tự được sử dụng để đơn giản hóa việc mô tả hệ thống.
Việc nắm vững các công thức tính mạch điện và hiểu cách áp dụng chúng là nền tảng vững chắc cho bất kỳ ai muốn tìm hiểu sâu về vật lý và kỹ thuật điện. Hy vọng rằng qua bài viết này, các bạn đã có được cái nhìn tổng quan và chi tiết về cách tính toán điện trở tương đương trong nhiều loại mạch khác nhau. Nếu có bất kỳ thắc mắc nào, hãy tìm đến Gia Sư Thành Tâm để được hỗ trợ và giải đáp tận tình.
