Trong ngành điện công nghiệp, việc hiểu và áp dụng công thức tính dòng khởi động đóng vai trò cực kỳ quan trọng. Đây không chỉ là kiến thức nền tảng mà còn là chìa khóa để đảm bảo an toàn, ổn định và tối ưu hóa hiệu suất cho hệ thống động cơ điện. Một tính toán chính xác sẽ giúp chúng ta lựa chọn thiết bị bảo vệ phù hợp, tránh hư hỏng và kéo dài tuổi thọ cho toàn bộ hệ thống.
Tầm Quan Trọng Của Dòng Khởi Động Động Cơ
Dòng khởi động của động cơ điện là cường độ dòng điện tức thời rất lớn mà động cơ tiêu thụ trong khoảnh khắc đầu tiên khi bắt đầu vận hành. Giá trị này thường cao hơn nhiều lần so với dòng điện định mức của động cơ khi hoạt động ổn định (có thể gấp 3-7 lần tùy loại động cơ và phương pháp khởi động). Sự gia tăng đột ngột của dòng điện này có thể gây ra nhiều vấn đề nghiêm trọng nếu không được quản lý và tính toán cẩn thận.
Việc tính toán công thức tính dòng khởi động chính xác giúp kỹ sư và thợ điện lựa chọn các thiết bị điều khiển và bảo vệ như Contactor, Rơ le nhiệt, Aptomat với thông số phù hợp. Nếu chọn thiết bị quá nhỏ, chúng có thể bị hư hỏng hoặc cắt mạch liên tục do quá tải. Ngược lại, nếu chọn quá lớn, thiết bị sẽ không phát huy được chức năng bảo vệ hiệu quả, dẫn đến nguy cơ cháy nổ, hỏng hóc động cơ hoặc các phần tử khác trong hệ thống khi có sự cố.
Các Yếu Tố Ảnh Hưởng Đến Dòng Khởi Động
Có nhiều yếu tố tác động trực tiếp đến giá trị của dòng khởi động của động cơ điện, đòi hỏi sự xem xét kỹ lưỡng khi áp dụng các công thức tính dòng khởi động. Một trong những yếu tố quan trọng nhất là loại động cơ. Động cơ xoay chiều không đồng bộ ba pha, thường thấy trong các ứng dụng công nghiệp, có dòng khởi động cao hơn đáng kể so với động cơ một pha hoặc các loại động cơ đặc biệt khác.
Ngoài ra, phương pháp khởi động động cơ cũng là một yếu tố quyết định. Khởi động trực tiếp (DOL – Direct On Line) sẽ tạo ra dòng khởi động lớn nhất, trong khi các phương pháp như khởi động sao-tam giác (Star-Delta), khởi động bằng biến tần (VFD) hoặc khởi động mềm (Soft Starter) sẽ giúp giảm thiểu dòng điện khởi động xuống mức thấp hơn, từ đó giảm áp lực lên lưới điện và các thiết bị bảo vệ. Tải trọng ban đầu của động cơ và điện áp cấp vào cũng ảnh hưởng trực tiếp đến giá trị cường độ dòng khởi động.
Chi Tiết Công Thức Tính Dòng Khởi Động Cho Động Cơ 3 Pha
Để đảm bảo an toàn và hiệu quả, việc tính toán dòng khởi động cho động cơ 3 pha là vô cùng cần thiết. Công thức tính dòng khởi động cơ bản dựa trên dòng điện định mức của động cơ và một hệ số khởi động. Trước hết, chúng ta cần xác định dòng điện định mức (In) của động cơ khi hoạt động ổn định.
Với động cơ 3 pha, công thức tính dòng điện định mức như sau:
*P = √3 U I cosφ
Từ đó suy ra I = P / (√3 U cosφ)**
Trong đó:
- I là cường độ dòng điện định mức (A – Ampe).
- P là công suất tiêu thụ của động cơ (W – Watt). Nếu công suất được ghi bằng HP (mã lực), chúng ta cần quy đổi: 1HP = 0.75 kW = 750W.
- U là điện áp định mức của động cơ (V – Volt). Ví dụ, động cơ 3 pha 380V thì U=380V.
- Cosφ là hệ số công suất, thường lấy giá trị khoảng 0,8 (có thể tra trong catalog của động cơ).
Sau khi tính được dòng điện định mức (In), công thức tính dòng khởi động (Ik) sẽ được áp dụng:
*Ik = In Kkhởi động
Trong đó, Kkhởi động là hệ số khởi động, thường nằm trong khoảng từ 1.2 đến 1.5 đối với các ứng dụng thông thường, hoặc cao hơn đáng kể đối với dòng khởi động tức thời** nếu là khởi động trực tiếp (có thể lên tới 5-7 lần dòng định mức). Giá trị chính xác của Kkhởi động cần được tham khảo từ nhà sản xuất hoặc tính toán kỹ lưỡng dựa trên phương pháp khởi động cụ thể.
MC-12b – Contactor LS – Khởi động từ LS 3P 12A
Ví dụ: Với động cơ 3 pha 380V có công suất 7.5kW.
Dòng điện định mức (In) = 7.5 kW / (√3 380V 0.8) ≈ 14.25 A.
Nếu ta chọn hệ số khởi động Kkhởi động = 1.2 (cho trường hợp khởi động sao-tam giác hoặc có giảm áp), thì dòng khởi động (Ik) = 14.25 A * 1.2 = 17.1 A.
Công Thức Tính Dòng Khởi Động Cho Động Cơ 1 Pha
Đối với động cơ 1 pha, công thức tính dòng khởi động cũng tuân theo nguyên tắc tương tự như động cơ 3 pha, nhưng có sự khác biệt về công thức tính dòng điện định mức. Động cơ 1 pha thường được sử dụng trong các ứng dụng dân dụng hoặc công suất nhỏ, nơi mà việc khởi động trực tiếp là phổ biến.
Công thức tính dòng điện định mức (In) cho động cơ 1 pha:
P = U I cosφ
Từ đó suy ra *I = P / (U cosφ)**
Trong đó:
- I là cường độ dòng điện định mức (A – Ampe).
- P là công suất tiêu thụ của động cơ (W – Watt). Tương tự, 1HP = 0.75 kW = 750W.
- U là điện áp định mức của động cơ (V – Volt). Tại Việt Nam, điện áp 1 pha thường là 220V.
- Cosφ là hệ số công suất, thường lấy giá trị khoảng 0,8.
Sau khi có dòng điện định mức (In), công thức tính dòng khởi động (Ik) sẽ được tính bằng cách nhân dòng định mức với hệ số khởi động:
*Ik = In Kkhởi động
Hệ số khởi động Kkhởi động cho động cơ 1 pha cũng dao động tùy thuộc vào thiết kế và tải của động cơ, thường cũng nằm trong khoảng 1.2 đến 1.5 cho dòng làm việc, nhưng có thể cao hơn nhiều khi xét dòng điện khởi động tức thời** ban đầu.
Ví dụ: Với động cơ 1 pha 220V có công suất 1.5kW.
Dòng điện định mức (In) = 1.5 kW / (220V 0.8) ≈ 8.52 A.
Nếu chọn hệ số khởi động Kkhởi động = 1.2, thì dòng khởi động (Ik) = 8.52 A 1.2 = 10.22 A.
Lưu ý rằng, với cùng một công suất, dòng điện định mức và dòng khởi động của động cơ 1 pha thường lớn hơn đáng kể so với động cơ 3 pha, do đó cần lựa chọn thiết bị bảo vệ cẩn thận hơn.
Ứng Dụng Công Thức Tính Dòng Khởi Động Trong Lựa Chọn Contactor
Việc áp dụng công thức tính dòng khởi động là một bước không thể thiếu khi lựa chọn Contactor (khởi động từ) cho động cơ điện. Contactor là thiết bị đóng cắt có vai trò cung cấp nguồn điện cho động cơ, và khả năng chịu đựng dòng điện tức thời lớn là yếu tố sống còn. Thông số quan trọng nhất khi chọn Contactor là dòng điện làm việc định mức (In) của nó phải lớn hơn hoặc bằng dòng khởi động tính toán của động cơ, có tính đến hệ số an toàn.
Bên cạnh dòng khởi động, các thông số khác của Contactor cũng cần được xem xét kỹ lưỡng. Điện áp cách điện (Ui) và điện áp xung chịu đựng (Uimp) phải phù hợp với điện áp của hệ thống để đảm bảo an toàn điện. Điện áp định mức (Ue) cho biết dải điện áp mà Contactor có thể hoạt động ổn định. Đặc biệt, dòng điện ngắn mạch chịu đựng (Icu) rất quan trọng để Contactor có thể duy trì trạng thái đóng khi xảy ra sự cố ngắn mạch trong một thời gian nhất định, tránh hỏng hóc ngay lập tức.
Schneider Electric – IEC Contactor: 3 Poles, NC & NO | MSC Industrial Supply Co.
Hơn nữa, điện áp cuộn hút (Uax) của Contactor phải tương thích với điện áp điều khiển của tủ điện (ví dụ 24VDC, 110VAC, 220VAC). Việc lựa chọn đúng điện áp cuộn hút là cần thiết để mạch điều khiển có thể kích hoạt Contactor một cách hiệu quả. Sai sót trong việc lựa chọn các thông số này có thể dẫn đến hiện tượng quá nhiệt, giảm tuổi thọ thiết bị, hoặc thậm chí là nguy cơ cháy nổ trong hệ thống điện công nghiệp. Do đó, việc nắm vững công thức tính dòng khởi động và các thông số kỹ thuật khác là rất quan trọng.
Lựa Chọn Rơ Le Nhiệt Dựa Trên Dòng Khởi Động Và Dòng Định Mức
Rơ le nhiệt là một thiết bị bảo vệ động cơ khỏi quá tải, hoạt động dựa trên nguyên lý giãn nở của kim loại khi nhiệt độ tăng do dòng điện chạy qua. Để chọn Rơ le nhiệt phù hợp, ta cần căn cứ vào dòng điện định mức của động cơ và xem xét đến dòng khởi động để đảm bảo Rơ le không tác động nhầm trong quá trình khởi động ngắn ngủi.
Thực tế, dải điều chỉnh của Rơ le nhiệt nên được chọn sao cho giá trị dòng điện định mức của động cơ nằm trong dải này. Rơ le nhiệt sẽ được cài đặt để tác động ở một giá trị (thường là 1.2 đến 1.3) lần dòng điện định mức của động cơ. Điều này cho phép động cơ có thể chịu được dòng khởi động tức thời mà không bị cắt mạch, đồng thời vẫn bảo vệ được khi xảy ra quá tải kéo dài.
MT-32 (4-6A) – Rơ le nhiệt LS – Codienhaiau.com
Ví dụ với động cơ 3 pha 380V 7.5kW, dòng điện định mức là 14.25A. Khi chọn Rơ le nhiệt, chúng ta sẽ chọn loại có dải điều chỉnh bao gồm 14.25A, và đặt giá trị bảo vệ tại 14.25A x 1.2 = 17.1A. Dựa vào catalog, ta có thể chọn Rơ le nhiệt có dải từ 12-18A hoặc 14-20A để đảm bảo khả năng bảo vệ tốt nhất. Cần lưu ý rằng Rơ le nhiệt phải tương thích về mặt vật lý và điện với Contactor đã chọn, và một số loại cao cấp còn có chức năng bảo vệ mất pha, giúp tăng cường độ an toàn cho hệ thống.
Các Lưu Ý Quan Trọng Khi Ứng Dụng Dòng Khởi Động
Khi lựa chọn thiết bị bảo vệ như Rơ le nhiệt và Contactor, việc hiểu rõ công thức tính dòng khởi động và các yếu tố liên quan là rất quan trọng. Ngưỡng điều chỉnh của Rơ le nhiệt cần được thiết lập sao cho phù hợp với dải hoạt động của động cơ. Ngưỡng thấp nhất nên thấp hơn công suất tối thiểu của động cơ, và ngưỡng cao nhất nên cao hơn công suất tối đa để tránh trường hợp Rơ le không hoạt động hoặc tác động nhầm.
Tính tương thích giữa Rơ le nhiệt và Contactor cũng là một yếu tố không thể bỏ qua. Nhiều loại Rơ le nhiệt được thiết kế để gắn trực tiếp vào Contactor, tạo thành một bộ bảo vệ hoàn chỉnh. Điều này không chỉ giúp tiết kiệm không gian mà còn đảm bảo sự kết nối điện chắc chắn. Nhà sản xuất thường cung cấp bảng tương thích chi tiết trong catalog sản phẩm, giúp người dùng dễ dàng lựa chọn.

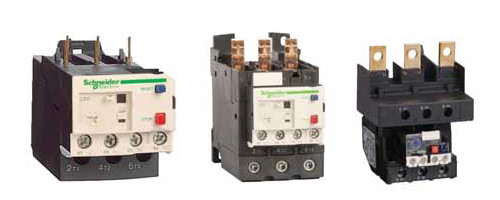

Rơ le nhiệt
Ngoài ra, cần xem xét các chức năng bảo vệ bổ sung. Một số Rơ le nhiệt cao cấp có tích hợp khả năng bảo vệ mất pha. Tuy nhiên, nếu tính năng này không có sẵn hoặc không đáng tin cậy, việc sử dụng một Rơ le bảo vệ mất pha chuyên dụng riêng biệt là khuyến nghị để tăng cường độ an toàn. Nhiệt độ môi trường làm việc cũng ảnh hưởng đến hiệu suất của cả Contactor và Rơ le nhiệt, do đó cần phải tính toán các hệ số điều chỉnh nếu thiết bị hoạt động trong điều kiện nhiệt độ khắc nghiệt. Việc tuân thủ những lưu ý này sẽ giúp tối ưu hóa hệ thống điện, kéo dài tuổi thọ thiết bị và đảm bảo an toàn cho người vận hành.
FAQ: Giải Đáp Các Thắc Mắc Về Dòng Khởi Động
1. Dòng khởi động là gì và tại sao nó lại quan trọng?
Dòng khởi động là cường độ dòng điện tức thời rất lớn mà động cơ điện tiêu thụ ngay tại thời điểm bắt đầu vận hành. Nó quan trọng vì giá trị này cao hơn nhiều lần dòng định mức, có thể gây hư hỏng thiết bị, sụt áp lưới điện nếu không được tính toán và quản lý đúng cách. Việc nắm rõ công thức tính dòng khởi động giúp lựa chọn thiết bị bảo vệ phù hợp.
2. Sự khác biệt giữa dòng khởi động và dòng định mức là gì?
Dòng định mức là dòng điện mà động cơ tiêu thụ khi hoạt động ổn định ở công suất thiết kế. Dòng khởi động là dòng điện ngắn hạn, cao hơn nhiều lần so với dòng định mức (thường từ 3 đến 7 lần) xuất hiện trong vài giây đầu khi động cơ bắt đầu quay.
3. Công thức tính dòng khởi động cho động cơ 3 pha như thế nào?
Để tính dòng khởi động (Ik) cho động cơ 3 pha, trước hết cần tính dòng định mức (In) bằng công thức P = √3 U I cosφ. Sau đó, Ik = In Kkhởi động, với Kkhởi động là hệ số khởi động (thường 1.2 – 1.5 cho dòng làm việc, cao hơn cho dòng tức thời).
4. Hệ số công suất (Cosφ) có ý nghĩa gì trong công thức tính dòng khởi động?
Hệ số công suất (Cosφ) biểu thị hiệu quả sử dụng điện năng của động cơ. Giá trị này càng gần 1 thì điện năng được chuyển hóa thành cơ năng càng hiệu quả. Trong công thức tính dòng định mức, Cosφ giúp xác định lượng dòng điện thực tế cần thiết để động cơ hoạt động, từ đó ảnh hưởng đến dòng khởi động.
5. Làm thế nào để giảm dòng khởi động của động cơ?
Có nhiều phương pháp để giảm dòng khởi động, bao gồm:
- Khởi động sao-tam giác (Star-Delta Starter).
- Sử dụng biến tần (VFD – Variable Frequency Drive).
- Sử dụng khởi động mềm (Soft Starter).
- Khởi động bằng điện trở hoặc cuộn kháng.
Các phương pháp này giúp hạn chế dòng điện tức thời ban đầu, bảo vệ động cơ và lưới điện.
6. Contactor và Rơ le nhiệt được chọn như thế nào dựa trên dòng khởi động?
Contactor cần có dòng điện làm việc định mức lớn hơn hoặc bằng dòng khởi động của động cơ (có tính đến hệ số an toàn). Rơ le nhiệt được chọn có dải điều chỉnh bao gồm dòng điện định mức của động cơ, và được cài đặt tác động ở giá trị từ 1.2 đến 1.3 lần dòng định mức, để tránh tác động nhầm trong thời gian khởi động động cơ.
7. Dòng khởi động cao có ảnh hưởng gì đến tuổi thọ động cơ không?
Dòng khởi động cao lặp đi lặp lại có thể gây nóng quá mức cho cuộn dây động cơ, làm giảm tuổi thọ cách điện và gây hỏng hóc cơ khí. Nó cũng tạo ra ứng suất cơ học lớn lên trục và các bộ phận khác, dẫn đến hao mòn nhanh chóng.
8. Có cần quan tâm đến điện áp cuộn hút khi chọn Contactor không?
Có, điện áp cuộn hút (Uax) của Contactor phải hoàn toàn tương thích với điện áp của mạch điều khiển trong tủ điện. Nếu không khớp, Contactor sẽ không hoạt động hoặc có thể bị hỏng.
9. Nếu không tính toán dòng khởi động, hậu quả có thể là gì?
Nếu bỏ qua công thức tính dòng khởi động, bạn có thể chọn Contactor và Rơ le nhiệt không phù hợp. Điều này dẫn đến Contactor bị cháy tiếp điểm, Rơ le nhiệt tác động liên tục, hoặc nghiêm trọng hơn là động cơ không được bảo vệ khi quá tải, gây cháy động cơ và mất an toàn cho hệ thống điện.
10. Dòng khởi động có khác nhau giữa động cơ mới và động cơ cũ không?
Thường thì dòng khởi động của động cơ mới và cũ không có sự khác biệt lớn về mặt lý thuyết nếu động cơ vẫn hoạt động trong điều kiện bình thường. Tuy nhiên, động cơ cũ có thể có hiệu suất thấp hơn, ma sát cơ khí tăng lên hoặc hư hỏng cách điện nhẹ, có thể làm thay đổi nhẹ đặc tính khởi động.
Hiểu rõ công thức tính dòng khởi động không chỉ là kiến thức cơ bản mà còn là kỹ năng thiết yếu để đảm bảo vận hành an toàn, ổn định và hiệu quả cho mọi hệ thống điện. Tại Gia Sư Thành Tâm, chúng tôi luôn khuyến khích việc học hỏi và áp dụng những kiến thức thực tiễn như vậy để nâng cao trình độ chuyên môn trong lĩnh vực kỹ thuật điện.
