Điện 3 pha 380V là hệ thống cung cấp năng lượng phổ biến trong công nghiệp và nhiều hộ gia đình tại Việt Nam. Việc nắm vững công thức tính dòng điện 3 pha 380V không chỉ giúp bạn hiểu rõ nguyên lý hoạt động mà còn là kiến thức nền tảng quan trọng để đảm bảo an toàn, tối ưu hiệu suất và lựa chọn thiết bị điện phù hợp. Bài viết này sẽ cung cấp cái nhìn toàn diện về cách tính toán và các yếu tố liên quan đến dòng điện 3 pha.
Điện 3 Pha 380V Là Gì và Tầm Quan Trọng
Hệ thống điện 3 pha là một hệ thống điện xoay chiều bao gồm ba dòng điện xoay chiều có cùng biên độ, tần số nhưng lệch pha nhau 120 độ. Trong đó, hệ thống 3 pha 380V là loại điện áp phổ biến ở Việt Nam và nhiều quốc gia khác, được sử dụng rộng rãi từ các nhà máy sản xuất, xưởng cơ khí, cho đến các tòa nhà thương mại lớn và đôi khi cả trong các hộ gia đình có nhu cầu sử dụng thiết bị công suất cao. Điện 3 pha mang lại hiệu quả truyền tải năng lượng cao hơn, giúp động cơ hoạt động mượt mà và ổn định hơn so với điện 1 pha.
Tầm quan trọng của việc hiểu biết về điện 3 pha, đặc biệt là cách tính toán các thông số như dòng điện 3 pha 380V, không thể phủ nhận. Nó giúp kỹ sư, thợ điện và cả người dùng cuối có thể tính toán, thiết kế hệ thống, chọn dây dẫn, aptomat, và các thiết bị bảo vệ phù hợp. Điều này đảm bảo an toàn cho người sử dụng và tuổi thọ cho thiết bị, đồng thời tránh lãng phí điện năng và giảm thiểu rủi ro sự cố.
Các Công Thức Tính Dòng Điện 3 Pha 380V Phổ Biến
Để xác định cường độ dòng điện 3 pha 380V, có một số phương pháp và công thức được áp dụng tùy thuộc vào mức độ chính xác yêu cầu và các thông số đã biết. Dưới đây là hai cách tiếp cận chính, từ ước lượng nhanh đến tính toán chuẩn xác.
Công thức dựa trên công suất động cơ (Cách ước lượng nhanh)
Đây là một phương pháp ước lượng nhanh chóng thường được áp dụng trong thực tế khi cần có một con số gần đúng về dòng điện của động cơ 3 pha. Nguyên tắc cơ bản là lấy công suất động cơ (kW) nhân với một hệ số nhất định để ra giá trị dòng điện (Ampe). Ví dụ, đối với động cơ 3 pha có công suất 45kW, cường độ dòng điện có thể ước lượng khoảng 90A. Phương pháp này dựa trên kinh nghiệm và các giả định về hiệu suất và hệ số công suất trung bình của động cơ.
Tuy nhiên, cách ước lượng này chỉ mang tính tham khảo và không đảm bảo độ chính xác cao. Nó hữu ích cho việc kiểm tra nhanh hoặc lên kế hoạch ban đầu, nhưng không nên dùng cho các tính toán đòi hỏi sự chính xác tuyệt đối, đặc biệt là trong thiết kế hệ thống điện phức tạp hoặc khi lựa chọn các thiết bị bảo vệ quan trọng. Độ chính xác của nó bị ảnh hưởng bởi nhiều yếu tố như hiệu suất của động cơ, hệ số công suất thực tế và loại tải.
Công thức tính dòng điện 3 pha 380V chuẩn xác
Để có được kết quả chính xác hơn, chúng ta cần sử dụng công thức vật lý đầy đủ. Công thức này không chỉ áp dụng cho điện áp 380V mà còn cho bất kỳ hệ thống 3 pha nào, chỉ cần thay đổi giá trị điện áp U tương ứng. Công thức chuẩn để tính cường độ dòng điện (I) trong hệ thống 3 pha khi biết công suất (P) là:
I = P / (√3 * U * cos φ)
Trong đó:
- I: Cường độ dòng điện (đơn vị Ampe – A). Đây là đại lượng chúng ta cần tính.
- P: Công suất biểu kiến hoặc công suất thực (đơn vị Watt – W hoặc Kilowatt – kW). Cần chuyển đổi về Watt để tính toán.
- U: Điện áp dây (đơn vị Volt – V). Đối với hệ thống đang xét, U sẽ là 380V.
- √3: Hằng số xấp xỉ 1.732, đặc trưng cho hệ thống 3 pha.
- cos φ (hệ số công suất): Là một đại lượng quan trọng, biểu thị hiệu quả sử dụng điện năng. Giá trị này thường nằm trong khoảng từ 0.8 đến 0.95 cho các tải động cơ thông thường. Một hệ số công suất thấp sẽ làm tăng dòng điện tiêu thụ và gây lãng phí năng lượng.
Ví dụ minh họa: Để tính cường độ dòng điện cho một động cơ 3 pha công suất 15 kW (tức 15000 W) hoạt động ở điện áp 380V với hệ số công suất giả định là 0.8:
I = 15000 / (√3 * 380 * 0.8) = 15000 / (1.732 * 380 * 0.8) ≈ 15000 / 526.4 ≈ 28.5 Ampe
Kết quả này cho thấy rằng việc áp dụng công thức tính dòng điện 3 pha 380V chuẩn xác là cực kỳ quan trọng để lựa chọn thiết bị và đảm bảo an toàn vận hành.
Hiểu Rõ Đại Lượng và Đơn Vị Đo Dòng Điện 3 Pha
Dòng điện 3 pha, tương tự như dòng điện một pha, là đại lượng vật lý đặc trưng cho sự dịch chuyển có hướng của các điện tích. Cường độ dòng điện cho biết mức độ mạnh hay yếu của dòng điện, tức là số lượng điện tử đi qua tiết diện của vật dẫn trong một đơn vị thời gian. Trong hệ thống 3 pha, chúng ta thường quan tâm đến dòng điện dây (dòng điện chạy trong các dây pha) và dòng điện pha (dòng điện chạy qua mỗi tải pha).
Cường độ dòng điện được ký hiệu là I và đơn vị đo chuẩn quốc tế là Ampe, ký hiệu là A. Đối với các dòng điện nhỏ hơn, người ta sử dụng đơn vị miliampe (mA) hoặc microampe (µA), với quy đổi: 1 Ampe = 1000 miliampe = 1,000,000 microampe. Việc hiểu rõ các đơn vị này giúp chúng ta đọc và phân tích các thông số kỹ thuật, cũng như sử dụng các thiết bị đo lường một cách chính xác. Ví dụ, một động cơ 3 pha có thể có dòng điện định mức là 28.5A, trong khi một bộ điều khiển điện tử nhỏ có thể chỉ tiêu thụ vài trăm miliampe.
Bảng Quy Đổi Dòng Điện (Ampe) Sang Công Suất Cho Hệ Thống 3 Pha
Trong thực tế, việc nhanh chóng ước lượng hoặc kiểm tra mối quan hệ giữa công suất và dòng điện là rất cần thiết. Điện 3 pha có các giá trị điện áp khác nhau tùy thuộc vào từng quốc gia và khu vực. Ví dụ, ở Việt Nam, điện áp 3 pha phổ biến là 380V, trong khi ở Mỹ là 220V/3F và Nhật Bản là 200V/3F. Sự khác biệt này phụ thuộc vào lịch sử phát triển, cơ sở hạ tầng và tiêu chuẩn kỹ thuật của mỗi khu vực.
Bảng quy đổi dưới đây cung cấp một tham khảo hữu ích để chuyển đổi giữa công suất (KVA) và cường độ dòng điện (Ampe) cho các hệ thống 3 pha ở các mức điện áp khác nhau. Bảng này giúp người dùng nhanh chóng tra cứu và ước lượng dòng điện tiêu thụ mà không cần thực hiện tính toán phức tạp, rất tiện lợi trong việc lập kế hoạch hoặc kiểm tra sơ bộ.
| Công suất (KVA) | Dòng điện 3 pha 200V (A) | Dòng điện 3 pha 220V (A) | Dòng điện 3 pha 380V (A) |
|---|---|---|---|
| 1 | 2.9 | 2.6 | 1.5 |
| 2 | 5.8 | 5.2 | 3.0 |
| 3 | 8.7 | 7.9 | 4.6 |
| 5 | 14.4 | 13.1 | 7.6 |
| 7.5 | 21.7 | 19.7 | 11.4 |
| 10 | 28.9 | 26.2 | 15.2 |
| 15 | 43.3 | 39.4 | 22.8 |
| 20 | 57.7 | 52.5 | 30.4 |
| 25 | 72.2 | 65.6 | 38.0 |
| 30 | 86.6 | 78.7 | 45.6 |
| 35 | 101.0 | 91.9 | 53.2 |
| 40 | 115.5 | 105.0 | 60.8 |
| 45 | 129.9 | 118.1 | 68.4 |
| 50 | 144.3 | 131.2 | 76.0 |
| 60 | 173.2 | 157.5 | 91.2 |
| 70 | 202.1 | 183.7 | 106.4 |
| 80 | 230.9 | 209.9 | 121.5 |
| 90 | 259.8 | 236.2 | 136.7 |
| 100 | 288.7 | 262.4 | 151.9 |
| 120 | 346.4 | 314.2 | 182.3 |
| 150 | 433.0 | 393.6 | 227.9 |
| 175 | 505.2 | 459.3 | 265.9 |
| 200 | 577.4 | 524.9 | 303.9 |
| 250 | 721.4 | 656.1 | 379.8 |
| 300 | 866.0 | 787.3 | 455.8 |
| 400 | 1154.7 | 1049.7 | 607.7 |
| 500 | 1443.4 | 1312.2 | 759.7 |
| 700 | 2020.7 | 1837.0 | 1063.5 |
Các Phương Pháp Đo Dòng Điện 3 Pha An Toàn và Hiệu Quả
Ngoài việc tính toán bằng công thức tính dòng điện 3 pha 380V, việc đo lường trực tiếp dòng điện bằng các thiết bị chuyên dụng là một phần không thể thiếu trong kiểm tra và bảo trì hệ thống điện. Các thiết bị này không chỉ cung cấp kết quả nhanh chóng mà còn đảm bảo độ chính xác cao trong môi trường làm việc thực tế.
Đo dòng điện bằng cảm biến dòng điện
Cảm biến dòng điện là một thiết bị hiện đại, cho phép đo dòng điện một cách chính xác và không tiếp xúc trực tiếp với dây dẫn. Các loại cảm biến này thường chuyển đổi cường độ dòng điện thành tín hiệu điện áp hoặc dòng điện tiêu chuẩn (ví dụ: 4-20mA hoặc 0-10V), sau đó tín hiệu này có thể được truyền về các bộ điều khiển PLC (Programmable Logic Controller) hoặc biến tần. Điều này cho phép điều khiển tự động các động cơ hoặc hệ thống khác dựa trên dòng điện thực tế.
Ưu điểm của cảm biến dòng điện là khả năng tích hợp vào hệ thống điều khiển tự động, giám sát liên tục và độ an toàn cao do không cần can thiệp trực tiếp vào mạch điện. Chúng thường được sử dụng trong các nhà máy, dây chuyền sản xuất lớn để theo dõi và bảo vệ thiết bị.
Sử dụng Ampe kìm để đo dòng điện 3 pha
Ampe kìm là một trong những thiết bị đo dòng điện phổ biến và tiện lợi nhất cho thợ điện và kỹ thuật viên. Với khả năng kẹp vào dây dẫn mà không cần cắt mạch, Ampe kìm cho phép đo dòng điện xoay chiều (AC) và một số loại có thể đo cả dòng một chiều (DC) một cách nhanh chóng. Để đo cường độ dòng điện 3 pha 380V, người dùng chỉ cần kẹp vòng kìm vào từng dây pha một, màn hình sẽ hiển thị giá trị dòng điện tương ứng.
Cảm biến dòng điện chuyên dụng để đo cường độ dòng điện 3 pha
Thiết bị này được đánh giá cao về tính linh hoạt và an toàn khi thao tác. Tuy nhiên, người dùng cần lưu ý chọn Ampe kìm có dải đo phù hợp với dòng điện dự kiến và đảm bảo cách điện tốt để tránh nguy hiểm điện giật.
Đo lường với đồng hồ đo dòng điện chuyên dụng
Đồng hồ đo dòng điện chuyên dụng, hay còn gọi là Ampe kế, là thiết bị được thiết kế để đo cường độ dòng điện trực tiếp. Có loại đồng hồ hiển thị kim (analog) và loại hiển thị số (digital). Các thiết bị này thường được đấu nối nối tiếp vào mạch điện cần đo. Để đo dòng điện trong hệ thống 3 pha, cần phải ngắt mạch, đấu nối Ampe kế vào từng pha, sau đó cấp điện trở lại để đo.

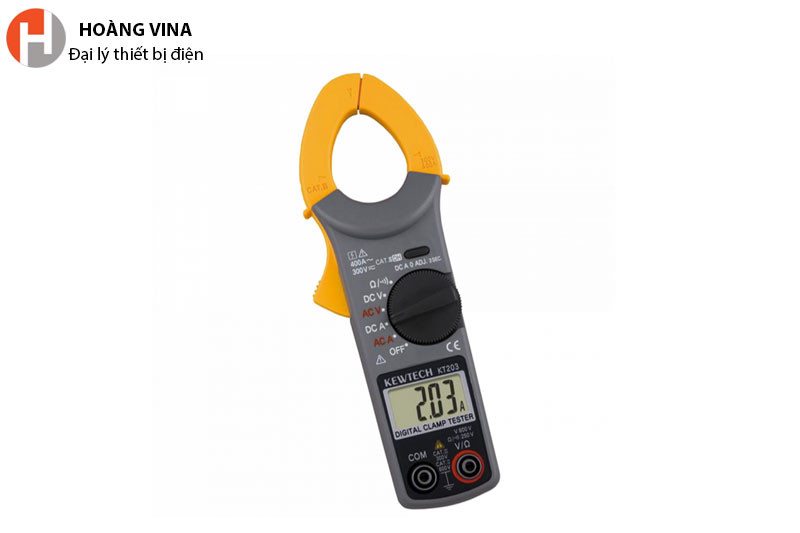

Hình ảnh ampe kìm đang đo dòng điện của hệ thống 3 pha 380V
Đồng hồ đo dòng điện chuyên dụng thường có độ chính xác cao và được sử dụng rộng rãi trong các tủ điện công nghiệp hoặc phòng thí nghiệm. Chúng có thể hiển thị kết quả ở đơn vị Ampe (A) hoặc miliampe (mA) tùy thuộc vào dải đo.
Tính linh hoạt của đồng hồ vạn năng trong đo dòng điện
Đồng hồ vạn năng (Multimeter) là một thiết bị đa năng, có thể đo nhiều đại lượng điện khác nhau như điện áp, dòng điện, điện trở, tần số… Đối với việc đo dòng điện xoay chiều trong hệ thống 3 pha, người dùng cần chọn chức năng đo dòng điện AC và cài đặt dải đo phù hợp. Giống như Ampe kế chuyên dụng, đồng hồ vạn năng cũng cần được đấu nối nối tiếp vào mạch điện.
Đồng hồ đo dòng điện 3 pha với màn hình hiển thị số liệu
Sự linh hoạt là ưu điểm lớn của đồng hồ vạn năng, giúp tiết kiệm chi phí cho người sử dụng không cần mua nhiều thiết bị riêng biệt. Tuy nhiên, khi đo dòng điện lớn trong hệ thống 3 pha 380V, cần đảm bảo đồng hồ vạn năng có khả năng chịu dòng và dải đo phù hợp, cũng như tuân thủ nghiêm ngặt các quy tắc an toàn.
Những Lưu Ý Quan Trọng Khi Làm Việc Với Điện 3 Pha 380V
Làm việc với hệ thống điện 3 pha, đặc biệt là điện áp 380V ẩn chứa nhiều rủi ro nếu không tuân thủ các nguyên tắc an toàn. Dưới đây là những lưu ý quan trọng để đảm bảo an toàn và hiệu quả khi sử dụng điện 3 pha.
Đầu tiên và quan trọng nhất là an toàn điện. Luôn đảm bảo rằng bạn đã ngắt nguồn điện và xác minh bằng thiết bị đo trước khi tiến hành bất kỳ thao tác kiểm tra hoặc sửa chữa nào. Sử dụng các thiết bị bảo hộ cá nhân (PPE) như găng tay cách điện, giày cách điện và kính bảo hộ. Tránh làm việc trong môi trường ẩm ướt hoặc khi tay bị ướt.
Thứ hai, việc kiểm tra và bảo trì định kỳ là cực kỳ cần thiết. Dây dẫn, cầu dao, aptomat, và các thiết bị điện khác cần được kiểm tra thường xuyên để phát hiện sớm các dấu hiệu hư hỏng như sờn, nứt, quá nhiệt hoặc lỏng lẻo. Bảo trì định kỳ giúp ngăn ngừa sự cố, giảm thiểu rủi ro chập cháy và kéo dài tuổi thọ của hệ thống điện.
Cuối cùng, hãy luôn lựa chọn các thiết bị điện có thông số phù hợp với hệ thống điện 3 pha 380V và tải sử dụng. Việc chọn dây dẫn có tiết diện quá nhỏ hoặc aptomat có dòng định mức không phù hợp có thể dẫn đến quá tải, chập cháy hoặc hư hỏng thiết bị. Việc hiểu rõ công thức tính dòng điện 3 pha 380V sẽ hỗ trợ rất nhiều trong việc đưa ra các lựa chọn chính xác này.
Câu hỏi thường gặp (FAQs)
1. Công suất động cơ có ảnh hưởng thế nào đến dòng điện 3 pha?
Công suất động cơ tỷ lệ thuận với dòng điện. Động cơ có công suất càng lớn thì dòng điện tiêu thụ càng cao khi hoạt động ở cùng một điện áp.
2. Hệ số công suất (cos φ) là gì và tại sao nó quan trọng trong việc tính toán dòng điện 3 pha 380V?
Hệ số công suất (cos φ) là tỷ số giữa công suất thực (P) và công suất biểu kiến (S). Nó biểu thị hiệu quả sử dụng năng lượng điện. Hệ số công suất càng gần 1 thì hiệu suất càng cao, dòng điện tiêu thụ càng thấp cho cùng một công suất thực. Một cos φ thấp làm tăng dòng điện, gây lãng phí năng lượng và có thể yêu cầu dây dẫn lớn hơn.
3. Khi nào cần sử dụng công thức tính dòng điện chính xác thay vì ước lượng?
Nên sử dụng công thức chính xác khi thiết kế hệ thống điện, chọn aptomat, dây dẫn, rơ le bảo vệ hoặc bất kỳ khi nào cần đảm bảo an toàn và hiệu suất tối ưu. Công thức ước lượng chỉ dùng cho mục đích tham khảo nhanh.
4. Điện 3 pha 380V khác gì so với điện 1 pha 220V?
Điện 1 pha 220V chỉ có một dây pha và một dây trung tính, thường dùng cho tải sinh hoạt nhỏ. Điện 3 pha 380V có ba dây pha, cung cấp năng lượng ổn định và mạnh mẽ hơn, lý tưởng cho các động cơ và thiết bị công suất lớn trong công nghiệp.
5. Có thể tự đo dòng điện 3 pha tại nhà không?
Không khuyến khích nếu bạn không có kiến thức và kinh nghiệm về điện. Việc đo điện 3 pha 380V rất nguy hiểm nếu không có thiết bị bảo hộ và kỹ năng an toàn cần thiết. Luôn nhờ thợ điện chuyên nghiệp thực hiện.
6. Làm thế nào để cải thiện hệ số công suất trong hệ thống 3 pha?
Để cải thiện hệ số công suất, thường sử dụng các thiết bị bù công suất phản kháng như tụ điện. Việc này giúp giảm dòng điện tổng trên đường dây, giảm tổn thất và tối ưu hóa hiệu suất hệ thống.
7. Tại sao điện 3 pha lại được dùng nhiều trong công nghiệp?
Điện 3 pha cung cấp công suất lớn, ổn định, và giúp động cơ điện 3 pha hoạt động hiệu quả hơn, ít rung động hơn so với động cơ 1 pha. Nó cũng tối ưu hơn trong việc truyền tải điện năng đi xa.
8. Ý nghĩa của “380V” trong hệ thống 3 pha là gì?
380V là giá trị điện áp dây, tức là điện áp giữa hai dây pha bất kỳ trong hệ thống 3 pha. Đây là mức điện áp phổ biến được sử dụng rộng rãi cho các thiết bị công nghiệp ở Việt Nam và nhiều khu vực khác.
Việc nắm vững công thức tính dòng điện 3 pha 380V và các kiến thức liên quan là nền tảng vững chắc cho bất kỳ ai làm việc hoặc quan tâm đến lĩnh vực điện. Từ việc ước lượng nhanh đến tính toán chính xác, từ việc chọn lựa thiết bị đến đảm bảo an toàn, kiến thức này giúp chúng ta vận hành hệ thống điện hiệu quả và an toàn hơn. Tại Gia Sư Thành Tâm, chúng tôi luôn khuyến khích việc tìm hiểu sâu rộng về các kiến thức thực tiễn như thế này, để không chỉ hiểu bài vở mà còn áp dụng được vào cuộc sống.
