Trong thế giới kỹ thuật điện, khái niệm độ sụt áp trên đường dây đóng vai trò cực kỳ quan trọng trong việc đảm bảo hiệu suất và an toàn cho mọi hệ thống điện. Hiểu rõ về công thức tính độ sụt áp trên đường dây không chỉ giúp các kỹ sư, chuyên gia thiết kế hệ thống tối ưu mà còn hỗ trợ người dùng cuối nhận biết và khắc phục các vấn đề liên quan đến chất lượng điện. Bài viết này sẽ cung cấp một cái nhìn toàn diện về vấn đề này, từ định nghĩa cơ bản đến các phương pháp tính toán chi tiết.
Độ Sụt Áp Trên Đường Dây Điện Là Gì?
Độ sụt áp (hay tổn thất điện áp) là sự chênh lệch điện áp giữa điểm đầu nguồn và điểm cuối nguồn của một đường dây dẫn điện. Hiện tượng này xảy ra do đường dây dẫn có điện trở và tổng trở nhất định, khiến một phần năng lượng điện bị tiêu hao dưới dạng nhiệt khi dòng điện chạy qua. Mặc dù điện trở của đường dây có vẻ nhỏ, nhưng trên những quãng đường dài hoặc khi tải lớn, sự sụt áp điện có thể trở nên đáng kể và ảnh hưởng tiêu cực đến hoạt động của các thiết bị điện.
Việc duy trì điện áp cung cấp gần với giá trị định mức là yếu tố then chốt để các thiết bị như động cơ, hệ thống chiếu sáng có thể hoạt động ổn định và hiệu quả. Nếu độ sụt áp quá lớn, điện áp tại điểm cuối nguồn sẽ thấp hơn nhiều so với mức yêu cầu, dẫn đến giảm công suất, tăng dòng điện không cần thiết và tiềm ẩn nguy cơ hư hỏng thiết bị. Vì vậy, việc tính toán độ sụt áp là bước không thể thiếu trong thiết kế và vận hành hệ thống điện.
Ảnh Hưởng Của Độ Sụt Áp Đến Hệ Thống Điện
Sự giảm áp trên đường dây không chỉ là một con số kỹ thuật mà nó còn tác động sâu rộng đến toàn bộ hệ thống điện và các thiết bị sử dụng. Khi độ sụt áp vượt quá giới hạn cho phép, hiệu suất của các thiết bị điện sẽ suy giảm đáng kể. Ví dụ, động cơ điện có thể không đạt được mô-men xoắn cần thiết để khởi động hoặc hoạt động, dẫn đến tình trạng quá nhiệt và giảm tuổi thọ. Hệ thống chiếu sáng có thể mờ hơn, và các thiết bị điện tử nhạy cảm có thể hoạt động không ổn định hoặc gặp lỗi.
Về mặt kinh tế, tổn thất điện áp lớn đồng nghĩa với việc tiêu hao năng lượng không hiệu quả, làm tăng chi phí vận hành. Các thiết bị phải làm việc ở điện áp thấp hơn định mức thường có hiệu suất thấp hơn, tiêu thụ nhiều dòng điện hơn để bù đắp, dẫn đến lãng phí điện năng. Ngoài ra, việc khắc phục hậu quả của sụt áp đường dây như thay thế thiết bị hỏng hóc hoặc nâng cấp hệ thống cũng phát sinh chi phí không nhỏ.
Các Yếu Tố Chính Ảnh Hưởng Đến Độ Sụt Áp Đường Dây
Nhiều yếu tố kết hợp lại để xác định mức độ sụt áp trên một đường dây điện cụ thể. Hiểu rõ các yếu tố này là nền tảng để áp dụng công thức tính độ sụt áp trên đường dây một cách chính xác và đưa ra các giải pháp tối ưu. Một trong những yếu tố quan trọng nhất là chiều dài của đường dây. Đường dây càng dài, tổng trở và điện trở càng lớn, dẫn đến độ sụt áp càng cao.
Tiết diện của dây dẫn cũng đóng vai trò quyết định. Dây dẫn có tiết diện lớn hơn sẽ có điện trở nhỏ hơn, từ đó giảm độ sụt áp cho cùng một dòng tải. Ngược lại, việc sử dụng dây có tiết diện quá nhỏ so với tải sẽ gây ra sụt áp điện nghiêm trọng. Loại vật liệu dẫn (đồng, nhôm) cũng ảnh hưởng đến điện trở suất và do đó là độ sụt áp. Ngoài ra, dòng điện tải là yếu tố trực tiếp nhất; dòng điện càng lớn, độ sụt áp càng cao. Hệ số công suất (cosφ) của tải cũng cần được xem xét, đặc biệt trong các hệ thống xoay chiều, vì nó ảnh hưởng đến thành phần điện kháng trong tổng trở.
Tiêu Chuẩn Cho Phép Về Độ Sụt Áp Trong Hệ Thống Điện
Để đảm bảo an toàn và hiệu quả cho hệ thống điện, các tiêu chuẩn kỹ thuật thường quy định giới hạn cho độ sụt áp tối đa cho phép. Tại Việt Nam, các tiêu chuẩn như TCVN 9207:2012 quy định về thiết kế đường dây dẫn điện trong nhà ở và công trình công cộng, thường có những giới hạn cụ thể cho sụt áp điện trong các chế độ vận hành bình thường. Các giới hạn này không áp dụng cho các tình huống đặc biệt như khởi động động cơ hoặc đóng cắt đồng thời nhiều tải, nơi điện áp giảm có thể lớn hơn trong thời gian ngắn.
Ví dụ, một giới hạn sụt áp phổ biến là khoảng 3-5% đối với các mạch chiếu sáng và ổ cắm, và có thể lên đến 5-8% đối với các mạch cấp nguồn cho động cơ lớn hoặc các tải có tính chất khởi động cao. Nếu độ sụt áp vượt quá ngưỡng cho phép, ví dụ 8%, có thể gây ra hàng loạt vấn đề. Đối với động cơ, nó có thể dẫn đến việc không khởi động được (do mô-men điện từ không đủ lớn), quá nhiệt, hoặc tăng tốc chậm kéo dài thời gian dòng khởi động lớn, ảnh hưởng đến các thiết bị khác trong lưới. Do đó, việc tuân thủ các tiêu chuẩn này là cực kỳ quan trọng trong mọi dự án thiết kế điện.
Phương Pháp Tính Công Thức Độ Sụt Áp Chính Xác
Việc tính toán độ sụt áp là một bước không thể thiếu trong quá trình thiết kế và kiểm tra hệ thống điện, giúp đảm bảo rằng điện áp cung cấp đến các tải luôn nằm trong giới hạn cho phép. Có nhiều công thức tính độ sụt áp trên đường dây khác nhau tùy thuộc vào loại dòng điện (một chiều, xoay chiều một pha hay ba pha) và mức độ chính xác yêu cầu. Đối với hệ thống xoay chiều, công thức tính độ sụt áp cần xét đến cả điện trở và điện kháng của đường dây, cũng như hệ số công suất của tải.
Một công thức tính độ sụt áp tổng quát cho hệ thống ba pha thường bao gồm các thành phần sau:
ΔU = (P R + Q X) / U
Trong đó:
- ΔU là độ sụt áp (V).
- P là công suất tác dụng của tải (W).
- Q là công suất phản kháng của tải (VAR).
- R là điện trở của đường dây (Ohm).
- X là điện kháng của đường dây (Ohm).
- U là điện áp danh định của hệ thống (V).
Việc áp dụng công thức độ sụt áp này đòi hỏi kiến thức về các thông số của đường dây và tải. Điều này giúp kỹ sư có thể đánh giá chính xác tổn thất điện áp và lựa chọn giải pháp phù hợp như thay đổi tiết diện dây, chiều dài dây hoặc bổ sung các thiết bị bù công suất phản kháng.
Công thức tính độ sụt áp đường dây điện xoay chiều
Công Thức Tính Độ Sụt Áp Đơn Giản Cho Kỹ Sư Điện
Trong thực tế, để đơn giản hóa quá trình tính toán độ sụt áp, đặc biệt với các mạch điện phổ biến, người ta thường sử dụng các công thức gần đúng dựa trên các hệ số được tra cứu từ bảng biểu. Một trong những công thức tính độ sụt áp trên đường dây đơn giản và được áp dụng rộng rãi là:
ΔU = K x I_B x L (V)
Trong công thức độ sụt áp này:
- K là hệ số sụt áp (V/A/km), giá trị này phụ thuộc vào loại vật liệu dây (đồng hay nhôm), tiết diện dây, và loại tải (một pha hay ba pha). Giá trị K được cung cấp trong các bảng tiêu chuẩn kỹ thuật.
- I_B là dòng điện làm việc lớn nhất của tải (Ampe).
- L là chiều dài của đường dây dẫn (kilômét).

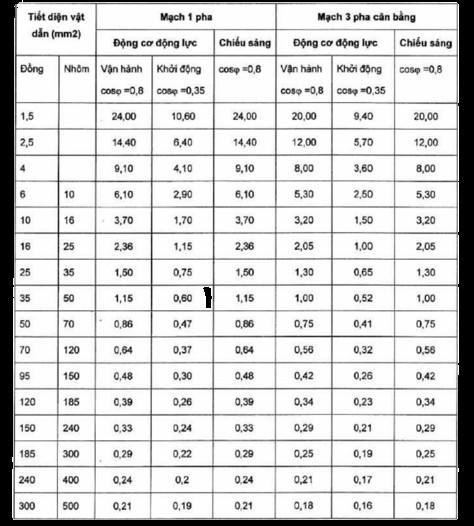

Bảng hệ số K cho công thức tính độ sụt áp dây dẫn
Từ công thức tính độ sụt áp này, sau khi xác định được hệ số K từ bảng tra, dòng điện tải và chiều dài đường dây, chúng ta có thể dễ dàng tính được giá trị sụt áp. Sau đó, giá trị này sẽ được đối chiếu với độ sụt áp cho phép theo tiêu chuẩn để đưa ra quyết định về lựa chọn tiết diện dây, loại dây hoặc điều chỉnh tải nhằm đảm bảo hệ thống hoạt động an toàn và kinh tế. Việc sử dụng công thức tính độ sụt áp đơn giản này giúp các kỹ sư và thợ điện có thể nhanh chóng đánh giá và tối ưu hóa hệ thống mà không cần đến các phép tính phức tạp.
Ví Dụ Thực Tế Về Cách Tính Độ Sụt Áp Đường Dây
Để minh họa rõ hơn về việc áp dụng công thức tính độ sụt áp trên đường dây, chúng ta sẽ xem xét một số ví dụ thực tế. Những ví dụ này không chỉ giúp củng cố kiến thức lý thuyết mà còn cung cấp cái nhìn sâu sắc về cách các kỹ sư đối phó với thách thức tổn thất điện áp trong các tình huống cụ thể. Qua đó, người đọc có thể hình dung được mức độ ảnh hưởng của các thông số kỹ thuật đến kết quả tính toán độ sụt áp cuối cùng và tầm quan trọng của việc lựa chọn dây dẫn phù hợp.
Minh Họa Tính Toán Độ Sụt Áp Cho Động Cơ
Xét một trường hợp cụ thể khi cấp điện cho động cơ. Giả sử có một dây đồng ba pha, tiết diện 25mm², dài 150m, cấp điện cho động cơ 400V. Động cơ này có dòng điện 35A với cosφ = 0.8 ở chế độ bình thường và dòng khởi động lên đến 175A (= 5*In) với cosφ = 0.35. Giả sử sụt áp tại điểm nối vào tủ động cơ là 10V khi khởi động.

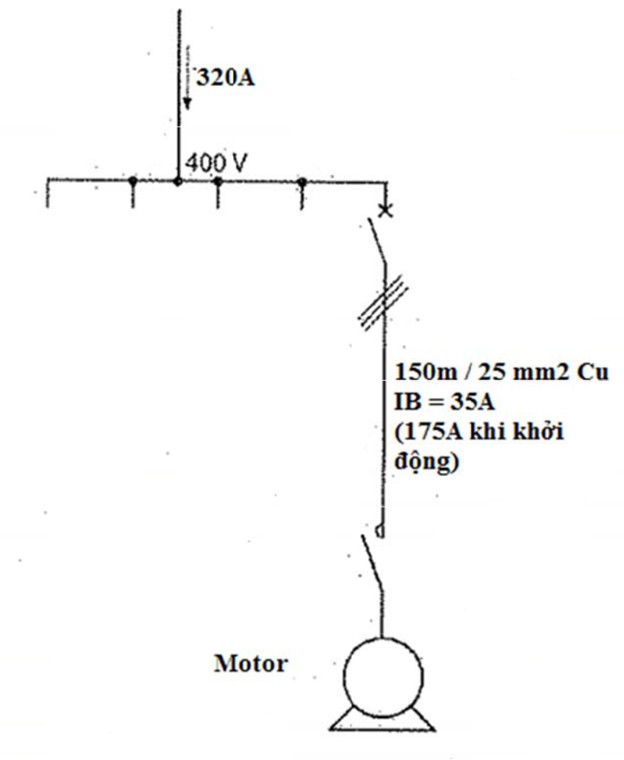

Sơ đồ ví dụ tính toán độ sụt áp cho động cơ 3 pha
Để tính toán độ sụt áp, ta thực hiện như sau:
– Sụt áp ở chế độ bình thường:
Dựa vào bảng hệ số K (ví dụ, tra bảng K = 1.3 V/A/km cho dây đồng 3 pha, 25mm²):
ΔU cho cáp = 1.3 x 35A x 0.15km = 6.825 V.
Tổng sụt áp = 6.825 V (trên cáp) + 10 V (tại tủ) = 16.825 V.
Phần trăm sụt áp = (16.825 / 400) x 100 = 4.20625 %. Giá trị này thường nhỏ hơn 8%, đạt yêu cầu.
– Sụt áp khi khởi động:
Dựa vào bảng hệ số K (ví dụ, tra bảng K = 0.65 V/A/km cho chế độ khởi động):
ΔU cho cáp = 0.65 x 175A x 0.15km = 17.0625 V.
Nếu dòng tổng qua tủ phân phối khi khởi động là 460A (ví dụ 285A tải khác + 175A động cơ), thì sụt áp tại tủ phân phối sẽ là (10V x 460A) / 320A = 14.375V.
Tổng sụt áp = 17.0625 V + 14.375 V = 31.4375 V.
Phần trăm sụt áp = (31.4375 / 400) x 100 = 7.86 %. Giá trị này vẫn thường thỏa mãn yêu cầu về điện áp giảm khi khởi động động cơ.
Ví Dụ Tính Toán Độ Sụt Áp Cho Mạch Chiếu Sáng
Một ví dụ khác liên quan đến việc cấp điện cho hệ thống chiếu sáng và các tải hỗn hợp. Giả sử chúng ta có một cáp ba pha, bốn dây bằng đồng, tiết diện 70 mm², dài 50m, mang dòng điện 150 A. Dây này cấp điện cho một số tải, trong đó có một mạch chiếu sáng gồm ba dây một pha, mỗi dây có tiết diện 2.5 mm² bằng đồng, dài 20m và có dòng điện 20 A. Các dòng trên dây 70 mm² được giả sử là cân bằng và ba mạch chiếu sáng được nối vào cùng một điểm.

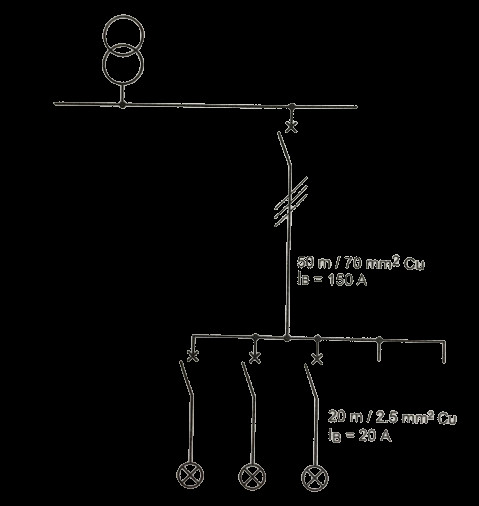

Minh họa tính độ sụt áp cho hệ thống chiếu sáng và tải hỗn hợp
Để tính độ sụt áp tại điểm cuối của mạch chiếu sáng, ta tiến hành:
– Sụt áp trên dây dẫn chính (70mm²):
Dựa vào bảng hệ số K (ví dụ, tra bảng K = 0.55 V/A/km):
ΔU dây chính = 0.55 x 150A x 0.05km = 4.125 V.
Sụt áp pha (ΔUpha) = ΔU dây chính / √3 = 4.125V / √3 ≈ 2.38 V.
– Sụt áp trên dây chiếu sáng (2.5mm²):
Dựa vào bảng hệ số K (ví dụ, tra bảng K = 1.8 V/A/km cho dây một pha, 2.5mm²):
ΔU trên mỗi mạch đơn = 1.8 x 20A x 0.02km = 7.2 V.
– Tổng sụt áp tại điểm cuối mạch chiếu sáng:
Tổng sụt áp = 7.2 V + 2.38 V = 9.58 V.
Phần trăm sụt áp = (9.58 / 230V) x 100 ≈ 4.16 %.
Giá trị này nhỏ hơn 6%, thỏa mãn yêu cầu về độ sụt áp cho phép đối với mạch chiếu sáng. Các ví dụ này minh họa tầm quan trọng của việc sử dụng công thức tính độ sụt áp trên đường dây để đảm bảo hiệu quả và an toàn của hệ thống điện.
Lời Khuyên Tối Ưu Hóa Đường Dây Điện Để Giảm Sụt Áp
Để giảm thiểu độ sụt áp trên đường dây và tối ưu hóa hiệu suất của hệ thống điện, có một số biện pháp thực tế có thể áp dụng trong quá trình thiết kế và lắp đặt. Đầu tiên và quan trọng nhất là việc lựa chọn tiết diện dây dẫn phù hợp. Sử dụng dây dẫn có tiết diện lớn hơn sẽ giúp giảm điện trở, từ đó giảm đáng kể điện áp giảm trên đường dây. Mặc dù chi phí ban đầu có thể cao hơn, nhưng về lâu dài, điều này sẽ tiết kiệm năng lượng và tăng tuổi thọ thiết bị.
Thứ hai, cố gắng rút ngắn chiều dài đường dây dẫn đến các tải quan trọng hoặc tải có công suất lớn. Chiều dài đường dây là một yếu tố tỷ lệ thuận với độ sụt áp, do đó, việc quy hoạch vị trí các tủ điện, trạm biến áp gần các trung tâm tải sẽ mang lại hiệu quả cao. Thứ ba, cải thiện hệ số công suất của tải bằng cách sử dụng các bộ tụ bù cũng là một giải pháp hiệu quả, đặc biệt trong các hệ thống công nghiệp có nhiều động cơ điện. Một hệ số công suất gần 1 giúp giảm dòng điện phản kháng, từ đó giảm sụt áp tổng thể. Cuối cùng, việc thường xuyên kiểm tra, bảo trì hệ thống dây dẫn, tránh các mối nối kém chất lượng hoặc oxy hóa cũng góp phần duy trì điện trở thấp và giảm thiểu tổn thất điện áp.
Vai Trò Của Việc Kiểm Soát Độ Sụt Áp Trong An Toàn Điện
Việc kiểm soát độ sụt áp không chỉ liên quan đến hiệu suất và kinh tế mà còn có vai trò cực kỳ quan trọng trong việc đảm bảo an toàn điện. Khi điện áp giảm quá mức, các thiết bị điện có thể hoạt động không ổn định, gây ra các sự cố như quá dòng, quá nhiệt, thậm chí là cháy nổ. Đặc biệt đối với các động cơ, sụt áp nghiêm trọng có thể làm động cơ bị kẹt, dẫn đến dòng điện tăng cao đột ngột và gây hỏng hóc nghiêm trọng cho cả động cơ và hệ thống bảo vệ.
Ngoài ra, độ sụt áp không đều trong một hệ thống có thể dẫn đến sự mất cân bằng pha trong các hệ thống ba pha, tạo ra các dòng điện không mong muốn và gây nguy hiểm cho thiết bị. Việc tuân thủ các tiêu chuẩn về độ sụt áp cho phép và áp dụng công thức tính độ sụt áp trên đường dây một cách chính xác là nền tảng để thiết kế một hệ thống điện an toàn, bền vững và đáng tin cậy. Một hệ thống được thiết kế tốt, với tổn thất điện áp được kiểm soát chặt chẽ, sẽ giảm thiểu rủi ro sự cố điện, bảo vệ tài sản và tính mạng con người.
Việc nắm vững công thức tính độ sụt áp trên đường dây là kiến thức nền tảng và thiết yếu cho bất kỳ ai làm việc trong lĩnh vực điện. Từ định nghĩa cơ bản về độ sụt áp đến các phương pháp tính toán độ sụt áp chi tiết, bao gồm cả các ví dụ thực tế, bài viết này mong muốn cung cấp cái nhìn toàn diện và sâu sắc. Tại Gia Sư Thành Tâm, chúng tôi luôn khuyến khích việc tìm hiểu kỹ lưỡng các kiến thức kỹ thuật để ứng dụng vào thực tiễn, góp phần xây dựng các hệ thống điện an toàn và hiệu quả hơn.
Câu Hỏi Thường Gặp (FAQs)
1. Độ sụt áp là gì và tại sao cần quan tâm?
Độ sụt áp là sự chênh lệch điện áp giữa điểm đầu và cuối đường dây dẫn điện do điện trở và tổng trở của dây. Cần quan tâm vì sụt áp quá lớn có thể làm giảm hiệu suất thiết bị, tăng tổn thất năng lượng và gây hư hỏng thiết bị.
2. Công thức tính độ sụt áp trên đường dây phổ biến nhất là gì?
Công thức đơn giản và phổ biến là ΔU = K x I_B x L, trong đó K là hệ số sụt áp, I_B là dòng điện tải, và L là chiều dài đường dây. Đối với hệ thống xoay chiều phức tạp hơn, có thể dùng ΔU = (P R + Q X) / U.
3. Khi nào thì độ sụt áp được coi là quá lớn?
Độ sụt áp được coi là quá lớn khi vượt quá giới hạn cho phép theo tiêu chuẩn kỹ thuật quốc gia hoặc quốc tế (ví dụ: TCVN 9207:2012). Thông thường, mức 3-5% cho tải thông thường và 5-8% cho tải khởi động lớn được chấp nhận.
4. Những yếu tố nào ảnh hưởng đến độ sụt áp của đường dây?
Các yếu tố chính bao gồm: chiều dài đường dây, tiết diện dây dẫn, loại vật liệu dây (đồng, nhôm), dòng điện tải và hệ số công suất của tải.
5. Làm thế nào để giảm thiểu tổn thất điện áp trên đường dây?
Để giảm thiểu tổn thất điện áp, bạn có thể: tăng tiết diện dây dẫn, rút ngắn chiều dài đường dây, cải thiện hệ số công suất của tải bằng tụ bù, và đảm bảo các mối nối điện tốt.
6. Tiêu chuẩn nào quy định về độ sụt áp cho phép tại Việt Nam?
Tại Việt Nam, các tiêu chuẩn như TCVN 9207:2012 (Thiết kế đường dây dẫn điện nhà ở và công trình công cộng) cung cấp các quy định về độ sụt áp cho phép.
7. Ảnh hưởng của sụt áp đường dây đến tuổi thọ thiết bị điện?
Sụt áp quá mức có thể làm thiết bị điện hoạt động quá tải, quá nhiệt, giảm hiệu suất và làm giảm đáng kể tuổi thọ của chúng, đặc biệt là động cơ và các thiết bị điện tử nhạy cảm.
8. Vai trò của tiết diện dây dẫn trong việc kiểm soát độ sụt áp?
Tiết diện dây dẫn càng lớn thì điện trở của dây càng nhỏ, do đó độ sụt áp sẽ giảm đi đáng kể. Lựa chọn tiết diện dây phù hợp là biện pháp hiệu quả nhất để kiểm soát sụt áp.
9. Có phần mềm nào hỗ trợ tính toán độ sụt áp không?
Có nhiều phần mềm kỹ thuật điện hỗ trợ tính toán độ sụt áp như ETAP, EPLAN, Dialux (cho chiếu sáng) và các công cụ tính toán trực tuyến khác, giúp việc thiết kế hệ thống điện trở nên chính xác và nhanh chóng hơn.
10. Tại sao cần tính toán độ sụt áp khi thiết kế hệ thống điện?
Tính toán độ sụt áp là cần thiết để đảm bảo rằng điện áp tại mọi điểm tải luôn nằm trong giới hạn cho phép, đảm bảo an toàn vận hành, hiệu suất thiết bị, tránh lãng phí năng lượng và tuân thủ các quy định kỹ thuật.
