Vật lý là một môn học thú vị, nơi chúng ta khám phá những quy luật tự nhiên và cách chúng vận hành. Trong lĩnh vực điện từ học, việc hiểu và áp dụng công thức tính độ lớn cảm ứng từ là vô cùng quan trọng. Bài viết này của Gia Sư Thành Tâm sẽ cung cấp cái nhìn toàn diện về khái niệm này, từ định nghĩa, các công thức cụ thể cho từng trường hợp dòng điện, đến những ứng dụng thực tiễn trong cuộc sống và công nghệ.
Hiểu rõ về Cảm ứng từ và Nguyên lý Chồng chất
Cảm ứng từ là một đại lượng vật lý đặc trưng cho độ mạnh yếu của từ trường tại một điểm nhất định. Nó là một khái niệm cơ bản để mô tả tác dụng của từ trường lên dòng điện hoặc các vật liệu từ tính. Khi nghiên cứu từ trường do nhiều nguồn dòng điện gây ra, chúng ta cần áp dụng Nguyên lý Chồng chất từ trường.
Định nghĩa cảm ứng từ và nguyên lý chồng chất
Vectơ cảm ứng từ tại một điểm bất kỳ trong không gian do một hệ thống gồm nhiều dòng điện gây ra sẽ bằng tổng các vectơ cảm ứng từ do từng dòng điện riêng lẻ gây ra tại điểm đó. Điều này có nghĩa là, nếu có các dòng điện $I_1, I_2, …, I_n$ cùng tạo ra từ trường, thì vectơ cảm ứng từ tổng hợp $vec{B}$ tại một điểm M sẽ là tổng vectơ của từng thành phần: $vec{B} = vec{B_1} + vec{B_2} + … + vec{B_n}$. Nguyên lý này là nền tảng để giải quyết các bài toán phức tạp về từ trường.
Định nghĩa cảm ứng từ và nguyên lý chồng chất
Quy tắc xác định chiều cảm ứng từ
Để xác định chiều của vectơ cảm ứng từ $vec{B}$ do một dòng điện gây ra, chúng ta thường sử dụng quy tắc bàn tay phải. Đối với dòng điện thẳng dài, quy tắc này phát biểu rằng: đặt bàn tay phải sao cho ngón cái chỉ chiều dòng điện, các ngón còn lại khum lại sẽ chỉ chiều của đường sức từ, và chiều của vectơ cảm ứng từ B tại một điểm sẽ tiếp tuyến với đường sức từ tại điểm đó. Đối với ống dây hình trụ, ta khum bàn tay phải theo các vòng dây sao cho chiều từ cổ tay đến các ngón tay trùng với chiều dòng điện, ngón cái choãi ra 90 độ sẽ chỉ chiều đường sức từ trong lòng ống dây, tức là chiều của vectơ cảm ứng từ B.
Quy tắc bàn tay phải xác định chiều cảm ứng từ
Các Công thức tính độ lớn cảm ứng từ cơ bản
Sau khi xác định được chiều của các vectơ cảm ứng từ thành phần, bước tiếp theo là tính toán độ lớn của chúng và tổng hợp lại. Quá trình này đòi hỏi sự hiểu biết về phép cộng vectơ và các trường hợp đặc biệt.
Phương pháp tổng hợp vectơ cảm ứng từ
Việc cộng các vectơ cảm ứng từ tuân theo quy tắc hình bình hành. Nếu tại điểm đang xét có hai vectơ $vec{B_1}$ và $vec{B_2}$ do hai dòng điện gây ra, và chúng tạo với nhau một góc $alpha$, thì độ lớn của cảm ứng từ tổng hợp $B$ sẽ được tính bằng công thức: $B = sqrt{B_1^2 + B_2^2 + 2B_1B_2 cos alpha}$. Công thức này là một ứng dụng trực tiếp của định lý cosin trong hình học vectơ, cho phép chúng ta tính toán chính xác độ lớn cảm ứng từ dù các vectơ thành phần có hướng bất kỳ.
Trường hợp đặc biệt khi tổng hợp cảm ứng từ
Có một số trường hợp đặc biệt thường gặp khi tổng hợp vectơ cảm ứng từ mà việc ghi nhớ sẽ giúp giải quyết bài toán nhanh chóng:
- Khi hai vectơ cùng chiều ($alpha = 0^circ$): Độ lớn cảm ứng từ tổng hợp $B = B_1 + B_2$. Vectơ $vec{B}$ cùng chiều với $vec{B_1}$ và $vec{B_2}$.
- Khi hai vectơ ngược chiều ($alpha = 180^circ$): Độ lớn cảm ứng từ tổng hợp $B = |B_1 – B_2|$. Vectơ $vec{B}$ cùng chiều với vectơ có độ lớn lớn hơn.
- Khi hai vectơ vuông góc với nhau ($alpha = 90^circ$): Độ lớn cảm ứng từ tổng hợp $B = sqrt{B_1^2 + B_2^2}$. Đây là trường hợp áp dụng định lý Pythagore.
- Khi hai vectơ có độ lớn bằng nhau ($B_1 = B_2$): Nếu chúng hợp thành một góc $alpha$, thì $B = 2B_1 cos(frac{alpha}{2})$. Đây là một công thức rút gọn hữu ích khi gặp các trường hợp đối xứng.
Công thức cảm ứng từ cho các dạng dòng điện
Cảm ứng từ sinh ra bởi dòng điện phụ thuộc vào hình dạng của dây dẫn và khoảng cách đến điểm xét. Chúng ta sẽ xem xét các dạng dây dẫn phổ biến nhất trong vật lý.
Dây dẫn thẳng dài

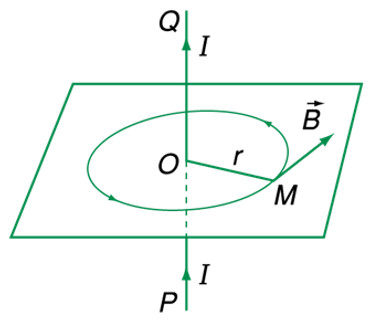

Đối với một dòng điện $I$ chạy trong dây dẫn thẳng dài, vô hạn, độ lớn cảm ứng từ $B$ tại một điểm cách dây dẫn một khoảng $r$ trong không khí hoặc chân không được tính bằng công thức: $B = 2 cdot 10^{-7} frac{I}{r}$. Trong công thức này, $B$ có đơn vị Tesla (T), $I$ là cường độ dòng điện tính bằng Ampe (A) và $r$ là khoảng cách tính bằng mét (m). Hằng số $2 cdot 10^{-7}$ xuất phát từ hằng số từ môi $mu_0 = 4pi cdot 10^{-7}$ T.m/A, với $B = frac{mu_0 I}{2pi r}$. Vectơ $vec{B}$ có phương vuông góc với mặt phẳng chứa dây dẫn và điểm xét, chiều được xác định bằng quy tắc bàn tay phải.
Công thức cảm ứng từ dây dẫn thẳng dài
Vòng dây tròn

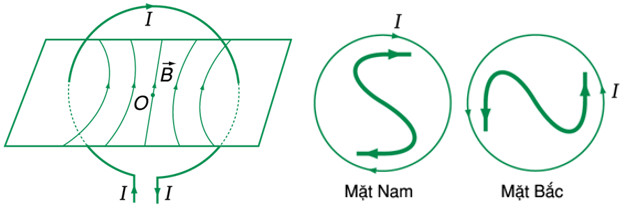

Nếu dòng điện $I$ chạy trong một vòng dây tròn bán kính $R$, công thức tính độ lớn cảm ứng từ tại tâm O của vòng dây là: $B = 2pi cdot 10^{-7} frac{I}{R}$. Nếu vòng dây được tạo thành từ $N$ vòng dây sít nhau, thì cảm ứng từ tại tâm sẽ là $B = 2pi cdot 10^{-7} frac{NI}{R}$. Tương tự, $B$ tính bằng Tesla (T), $I$ bằng Ampe (A), và $R$ bằng mét (m). Chiều của vectơ $vec{B}$ vuông góc với mặt phẳng vòng dây và được xác định theo quy tắc vào Nam ra Bắc, hoặc sử dụng quy tắc bàn tay phải (ngón cái chỉ chiều dòng điện trong vòng dây, các ngón còn lại khum lại sẽ chỉ chiều của đường sức từ xuyên qua tâm).
Công thức cảm ứng từ vòng dây tròn
Ống dây hình trụ
Đối với một ống dây hình trụ dài, quấn $N$ vòng dây trên chiều dài $l$, có dòng điện $I$ chạy qua, độ lớn cảm ứng từ $B$ bên trong lòng ống dây (trong vùng từ trường đều) được tính bằng công thức: $B = 4pi cdot 10^{-7} frac{NI}{l}$. Công thức này cũng có thể viết dưới dạng $B = 4pi cdot 10^{-7} nI$, trong đó $n = frac{N}{l}$ là số vòng dây trên một đơn vị chiều dài của ống. $B$ tính bằng Tesla (T), $I$ bằng Ampe (A), $N$ là số vòng dây (không đơn vị), và $l$ bằng mét (m). Vectơ $vec{B}$ song song với trục của ống dây, chiều được xác định bằng quy tắc bàn tay phải cho ống dây.
Công thức cảm ứng từ ống dây hình trụ
Ứng dụng thực tiễn của cảm ứng từ
Cảm ứng từ không chỉ là một khái niệm lý thuyết mà còn có nhiều ứng dụng quan trọng trong đời sống và công nghệ. Các thiết bị điện tử, động cơ, máy phát điện, nam châm điện đều hoạt động dựa trên nguyên lý từ trường và cảm ứng từ. Ví dụ, trong y tế, công nghệ cộng hưởng từ (MRI) sử dụng từ trường mạnh để tạo ra hình ảnh chi tiết của các cơ quan nội tạng. Trong công nghiệp, các cần cẩu điện từ sử dụng nam châm điện để nâng và di chuyển vật liệu kim loại nặng. Ngay cả các thẻ tín dụng hay ổ cứng máy tính cũng lưu trữ thông tin dựa trên các nguyên lý từ tính.
Bài tập minh họa: Áp dụng công thức tính độ lớn cảm ứng từ
Để củng cố kiến thức, chúng ta sẽ cùng xét hai ví dụ minh họa về việc áp dụng các công thức tính độ lớn cảm ứng từ trong các tình huống cụ thể.
Bài 1: Hai dây dẫn thẳng, dài song song cách nhau 32 cm trong không khí. Dòng điện chạy trên dây 1 là $I_1 = 5$ A, dòng điện chạy trên dây 2 là $I_2 = 1$ A, ngược chiều với $I_1$. Điểm M nằm trong mặt phẳng của 2 dòng điện, ngoài khoảng giữa hai dòng điện và cách dòng điện $I_1$ 8 cm. Tính độ lớn cảm ứng từ tại M.
- Lời giải:
- Khoảng cách từ M đến $I_1$ là $r_1 = 8$ cm = 0,08 m.
- Khoảng cách từ M đến $I_2$ là $r_2 = 8 + 32 = 40$ cm = 0,4 m.
- Áp dụng quy tắc nắm tay phải, ta xác định được hai vectơ cảm ứng từ $vec{B_1}$ và $vec{B_2}$ tại M cùng chiều.
- Độ lớn cảm ứng từ do $I_1$ gây ra tại M: $B_1 = 2 cdot 10^{-7} frac{I_1}{r_1} = 2 cdot 10^{-7} frac{5}{0,08} = 1,25 cdot 10^{-5}$ T.
- Độ lớn cảm ứng từ do $I_2$ gây ra tại M: $B_2 = 2 cdot 10^{-7} frac{I_2}{r_2} = 2 cdot 10^{-7} frac{1}{0,4} = 0,05 cdot 10^{-5}$ T.
- Vì $vec{B_1}$ và $vec{B_2}$ cùng chiều, cảm ứng từ tổng hợp $B = B_1 + B_2 = 1,25 cdot 10^{-5} + 0,05 cdot 10^{-5} = 1,3 cdot 10^{-5}$ T.
Sơ đồ ví dụ 1 về cảm ứng từ hai dây dẫn
Bài 2: Hai dây dẫn thẳng, dài song song cách nhau 32 cm trong không khí. Dòng điện chạy trên dây 1 là $I_1 = 5$ A, dòng điện chạy trên dây 2 là $I_2 = 1$ A, ngược chiều với $I_1$. Điểm M nằm trong mặt phẳng của hai dây và cách đều hai dây. Tính độ lớn cảm ứng từ tại M.
- Lời giải:
- Vì M cách đều hai dây, khoảng cách từ M đến mỗi dây là $r_1 = r_2 = frac{32}{2}$ cm = 16 cm = 0,16 m.
- Áp dụng quy tắc nắm tay phải, ta xác định được hai vectơ cảm ứng từ $vec{B_1}$ và $vec{B_2}$ tại M cùng chiều.
- Độ lớn cảm ứng từ do $I_1$ gây ra tại M: $B_1 = 2 cdot 10^{-7} frac{I_1}{r_1} = 2 cdot 10^{-7} frac{5}{0,16} = 0,625 cdot 10^{-5}$ T.
- Độ lớn cảm ứng từ do $I_2$ gây ra tại M: $B_2 = 2 cdot 10^{-7} frac{I_2}{r_2} = 2 cdot 10^{-7} frac{1}{0,16} = 0,125 cdot 10^{-5}$ T.
- Vì $vec{B_1}$ và $vec{B_2}$ cùng chiều, cảm ứng từ tổng hợp $B = B_1 + B_2 = 0,625 cdot 10^{-5} + 0,125 cdot 10^{-5} = 0,75 cdot 10^{-5}$ T.
Sơ đồ ví dụ 2 về cảm ứng từ hai dây dẫn
Các câu hỏi thường gặp (FAQs)
1. Cảm ứng từ là gì và đơn vị đo của nó là gì?
Cảm ứng từ là đại lượng vật lý đặc trưng cho độ mạnh yếu của từ trường tại một điểm, thường được ký hiệu là $vec{B}$. Đơn vị đo của cảm ứng từ trong hệ SI là Tesla (T).
2. Nguyên lý chồng chất từ trường được áp dụng khi nào?
Nguyên lý chồng chất từ trường được áp dụng khi có nhiều hơn một dòng điện hoặc nguồn từ trường cùng tồn tại trong không gian và tạo ra từ trường tại cùng một điểm. Nó giúp tính toán cảm ứng từ tổng hợp bằng cách cộng vectơ các thành phần.
3. Làm thế nào để xác định chiều của cảm ứng từ?
Chiều của cảm ứng từ thường được xác định bằng quy tắc bàn tay phải cho các dạng dây dẫn khác nhau (thẳng, tròn, ống dây). Các quy tắc này giúp xác định hướng của đường sức từ, từ đó suy ra hướng của vectơ cảm ứng từ tại điểm xét.
4. Khi nào thì độ lớn cảm ứng từ tổng hợp bằng hiệu hai thành phần?
Độ lớn cảm ứng từ tổng hợp bằng hiệu hai thành phần ($B = |B_1 – B_2|$) khi hai vectơ cảm ứng từ thành phần $vec{B_1}$ và $vec{B_2}$ ngược chiều nhau (tạo với nhau một góc $180^circ$).
5. Hằng số $2 cdot 10^{-7}$ trong công thức dây dẫn thẳng dài có ý nghĩa gì?
Hằng số này là kết quả của việc đơn giản hóa hằng số từ môi $mu_0 = 4pi cdot 10^{-7}$ T.m/A, khi áp dụng cho công thức của dây dẫn thẳng dài trong không khí hoặc chân không ($B = frac{mu_0 I}{2pi r} = 2 cdot 10^{-7} frac{I}{r}$).
6. Sự khác biệt giữa từ trường và cảm ứng từ là gì?
Từ trường là một vùng không gian mà trong đó các lực từ tác dụng lên các vật liệu từ tính hoặc dòng điện. Cảm ứng từ là một đại lượng vectơ cụ thể dùng để định lượng cường độ và hướng của từ trường tại một điểm nhất định trong không gian đó.
7. Yếu tố nào ảnh hưởng đến độ lớn cảm ứng từ của một dòng điện?
Độ lớn cảm ứng từ của một dòng điện phụ thuộc vào cường độ dòng điện ($I$), khoảng cách đến điểm xét ($r$ hoặc $R$), hình dạng của dây dẫn, và số vòng dây ($N$) nếu là cuộn dây hoặc ống dây.
8. Có công thức tính độ lớn cảm ứng từ cho dạng dây dẫn nào khác không?
Ngoài các dạng phổ biến như dây thẳng dài, vòng dây tròn và ống dây hình trụ, còn có các công thức phức tạp hơn cho các dạng dây dẫn khác như cung tròn, dây dẫn hình chữ nhật, hoặc các cấu hình không đối xứng, nhưng chúng ít phổ biến hơn trong chương trình phổ thông.
9. Tại sao lại cần phải nắm vững các công thức này?
Việc nắm vững các công thức tính độ lớn cảm ứng từ là nền tảng để giải quyết các bài toán vật lý, hiểu nguyên lý hoạt động của nhiều thiết bị điện tử, và là kiến thức cơ bản cho các ngành kỹ thuật liên quan đến điện, điện tử, và cơ khí.
10. Cảm ứng từ có ứng dụng gì trong cuộc sống hàng ngày?
Cảm ứng từ có nhiều ứng dụng, từ các nam châm trong tủ lạnh, động cơ điện trong quạt máy, máy giặt, đến các công nghệ cao như cộng hưởng từ hạt nhân (MRI) trong y tế, thẻ từ, ổ cứng máy tính, và các hệ thống levitation từ tính.
Việc nắm vững công thức tính độ lớn cảm ứng từ là một bước quan trọng trong hành trình khám phá thế giới vật lý đầy thú vị. Qua bài viết này, Gia Sư Thành Tâm hy vọng bạn đã có cái nhìn tổng quan và sâu sắc hơn về chủ đề này, giúp bạn tự tin hơn trong học tập và ứng dụng.
