Công thức tính điện trở tương đương của đoạn mạch điện

Việc nắm vững công thức tính điện trở tương đương của đoạn mạch là yếu tố then chốt giúp các em học sinh và những người yêu thích vật lý có thể phân tích, thiết kế các mạch điện một cách chính xác. Bài viết này của Gia Sư Thành Tâm sẽ cung cấp cái nhìn toàn diện về các phương pháp tính toán điện trở tương đương, từ những mạch đơn giản đến các cấu trúc phức tạp, giúp bạn tự tin chinh phục mọi bài toán điện.

I. Tầm quan trọng của việc xác định điện trở tương đương

Điện trở là một đại lượng vật lý cơ bản, đặc trưng cho khả năng cản trở dòng điện của vật liệu. Trong một mạch điện, việc kết hợp nhiều điện trở tạo thành các đoạn mạch có độ phức tạp khác nhau. Để đơn giản hóa quá trình phân tích và tính toán các thông số khác của mạch, khái niệm điện trở tương đương được ra đời.

1. Hiểu rõ ý nghĩa trong thực tiễn và kỹ thuật

Xác định điện trở tương đương của đoạn mạch không chỉ là một kỹ năng cơ bản trong vật lý mà còn có ý nghĩa thực tiễn sâu sắc trong nhiều lĩnh vực kỹ thuật. Ví dụ, trong thiết kế các bo mạch điện tử, việc tính toán chính xác điện trở tương đương giúp kỹ sư đảm bảo mạch hoạt động ổn định, tránh quá tải và tối ưu hóa hiệu suất tiêu thụ năng lượng. Từ các thiết bị gia dụng hàng ngày như tủ lạnh, tivi đến các hệ thống công nghiệp phức tạp, mọi mạch điện đều đòi hỏi sự hiểu biết tường tận về điện trở. Hàng tỷ linh kiện điện tử được sản xuất mỗi năm đều dựa trên các nguyên tắc cơ bản này.

2. Nắm vững nguyên tắc cơ bản của điện trở

Trước khi đi sâu vào các công thức cụ thể, việc nắm vững nguyên tắc hoạt động của điện trở là cực kỳ quan trọng. Điện trở được đo bằng đơn vị Ohm (Ω) và tuân theo định luật Ohm (U = I.R). Hiểu được cách dòng điện phân bố và điện áp thay đổi trên các thành phần khác nhau của mạch sẽ là nền tảng vững chắc để áp dụng các công thức tính điện trở tương đương của đoạn mạch một cách hiệu quả nhất. Nguyên tắc này giúp chúng ta dự đoán và kiểm soát hành vi của dòng điện trong các hệ thống phức tạp, từ đó đưa ra các giải pháp thiết kế tối ưu.

II. Các công thức tính điện trở tương đương theo cấu trúc đoạn mạch

Tùy thuộc vào cách các điện trở được sắp xếp trong đoạn mạch, chúng ta sẽ áp dụng những công thức tính điện trở tương đương khác nhau. Có ba dạng cơ bản thường gặp là nối tiếp, song song và mạch phức tạp. Mỗi dạng đòi hỏi một phương pháp tiếp cận riêng để đưa ra kết quả chính xác nhất.

1. Đoạn mạch mắc nối tiếp

Ghép nối tiếp là cách cơ bản nhất để kết nối các điện trở. Trong mạch nối tiếp, dòng điện chạy qua tất cả các điện trở là như nhau, trong khi hiệu điện thế giữa hai đầu đoạn mạch bằng tổng các hiệu điện thế trên từng điện trở thành phần.

a. Đặc điểm nhận dạng và công thức cơ bản

Khi các điện trở được mắc nối tiếp, chúng được đặt liên tiếp nhau trên cùng một nhánh của mạch điện. Điều này có nghĩa là điểm cuối của điện trở này sẽ nối với điểm đầu của điện trở kia. Đặc điểm nổi bật của loại mạch này là cường độ dòng điện đi qua mỗi điện trở là như nhau, và tổng hiệu điện thế của cả đoạn mạch chính là tổng hiệu điện thế trên từng điện trở. Công thức tính điện trở tương đương của đoạn mạch mắc nối tiếp được xác định bằng tổng giá trị các điện trở thành phần.

Công thức: R_tđ = R1 + R2 + ... + Rn

Trong đó:

• R_tđ là điện trở tương đương của đoạn mạch (Ohm, Ω).
• R1, R2, ..., Rn là giá trị của từng điện trở thành phần (Ohm, Ω).

b. Ví dụ minh họa và lưu ý khi tính toán

Giả sử chúng ta có ba điện trở R1 = 5Ω, R2 = 10Ω và R3 = 15Ω mắc nối tiếp. Để tìm điện trở tương đương, chúng ta chỉ cần cộng trực tiếp các giá trị này lại. Điện trở tương đương sẽ là R_tđ = 5 + 10 + 15 = 30Ω. Một lưu ý quan trọng khi tính toán điện trở nối tiếp là giá trị điện trở tương đương luôn lớn hơn giá trị của bất kỳ điện trở thành phần nào. Điều này cho thấy việc mắc nối tiếp các điện trở sẽ làm tăng khả năng cản trở dòng điện của cả đoạn mạch.

2. Đoạn mạch mắc song song

Ghép song song là một cách kết nối khác, trong đó các điện trở có chung hai điểm đầu và cuối. Trong mạch song song, hiệu điện thế trên mỗi điện trở là như nhau, nhưng dòng điện lại phân nhánh qua từng điện trở.

a. Đặc điểm nhận dạng và công thức tổng quát

Mạch điện mắc song song được nhận diện khi tất cả các điện trở thành phần đều có chung hai điểm đầu và hai điểm cuối. Điều này tạo ra nhiều con đường khác nhau cho dòng điện đi qua. Hiệu điện thế giữa hai đầu của mỗi điện trở trong mạch song song là như nhau và bằng hiệu điện thế chung của cả đoạn mạch. Công thức tính điện trở tương đương của đoạn mạch mắc song song được xác định thông qua nghịch đảo của tổng các nghịch đảo giá trị điện trở thành phần.

Công thức: 1/R_tđ = 1/R1 + 1/R2 + ... + 1/Rn

Từ đó, R_tđ = 1 / (1/R1 + 1/R2 + ... + 1/Rn)

b. Xử lý các trường hợp đặc biệt và ứng dụng

Trong trường hợp chỉ có hai điện trở mắc song song (R1 và R2), công thức tính toán sẽ trở nên đơn giản hơn: R_tđ = (R1 * R2) / (R1 + R2). Nếu có “n” điện trở giống nhau, mỗi điện trở có giá trị R0, thì điện trở tương đương sẽ là R_tđ = R0 / n. Việc mắc song song các điện trở thường được ứng dụng để giảm tổng điện trở của mạch, hoặc để phân chia dòng điện qua các nhánh khác nhau. Giá trị điện trở tương đương của mạch song song luôn nhỏ hơn giá trị của điện trở thành phần nhỏ nhất.

Ví dụ minh họa cách tính điện trở tương đương cho mạch song song

3. Đoạn mạch phức tạp và vai trò của dây nối tắt

Khi mạch điện không chỉ có các điện trở mắc nối tiếp hoặc song song một cách rõ ràng, chúng ta cần áp dụng các phương pháp phân tích sâu hơn để đơn giản hóa sơ đồ.

a. Phương pháp đơn giản hóa sơ đồ mạch

Đối với các mạch điện phức tạp, đặc biệt là những mạch có nhiều nhánh và điểm giao nhau, việc đầu tiên cần làm là đơn giản hóa sơ đồ. Phương pháp này thường bao gồm việc xác định các cụm điện trở mắc nối tiếp hoặc song song nhỏ hơn, tính điện trở tương đương cho từng cụm đó, sau đó thay thế chúng bằng một điện trở duy nhất. Quá trình này được lặp đi lặp lại cho đến khi toàn bộ mạch điện được rút gọn về một điện trở tương đương duy nhất.

b. Cách xác định và xử lý các điểm cùng điện thế

Trong một số trường hợp, đoạn mạch có thể chứa các dây nối tắt (dây dẫn lý tưởng không có điện trở). Khi đó, các điểm được nối với nhau bằng dây nối tắt sẽ có cùng điện thế. Nguyên tắc xử lý là “đồng nhất” hoặc “chập” các điểm cùng điện thế lại với nhau. Sau khi chập các điểm, sơ đồ mạch điện có thể được vẽ lại một cách rõ ràng hơn, giúp dễ dàng nhận diện các cách ghép nối tiếp hoặc song song ẩn. Việc vẽ lại sơ đồ mạch là một bước quan trọng, giúp tránh nhầm lẫn và áp dụng chính xác công thức tính điện trở tương đương của đoạn mạch.

III. Giải mã mạch cầu: Từ cân bằng đến không cân bằng

Mạch cầu là một cấu trúc mạch điện đặc biệt, thường xuất hiện trong các bài toán vật lý nâng cao và ứng dụng thực tế như cầu Wheatstone để đo điện trở. Việc phân tích mạch cầu đòi hỏi sự hiểu biết sâu sắc hơn về các quy tắc dòng điện và điện thế.

1. Mạch cầu cân bằng: Quy tắc và ứng dụng

Mạch cầu được coi là cân bằng khi tỉ số điện trở của các nhánh đối diện bằng nhau. Cụ thể, với mạch cầu ABCD và điện trở R5 mắc giữa hai điểm C và D, mạch cân bằng khi R1/R2 = R3/R4 (nếu mạch theo cấu trúc thông thường).

Điều kiện cân bằng: Khi mạch cầu cân bằng, không có dòng điện chạy qua điện trở R5 mắc chéo giữa hai điểm C và D. Điều này có nghĩa là hiệu điện thế giữa hai điểm đó bằng 0.

Điều kiện cân bằng của mạch cầu, công thức tính điện trở

Phương pháp tính toán: Khi mạch cầu cân bằng, chúng ta có thể loại bỏ điện trở R5 ra khỏi mạch vì nó không ảnh hưởng đến tổng trở. Sau đó, mạch điện sẽ trở thành hai nhánh mắc song song, mỗi nhánh gồm hai điện trở mắc nối tiếp. Chẳng hạn, một nhánh là (R1 nối tiếp R3) và nhánh kia là (R2 nối tiếp R4). Từ đó, việc áp dụng công thức tính điện trở tương đương của đoạn mạch song song trở nên đơn giản.

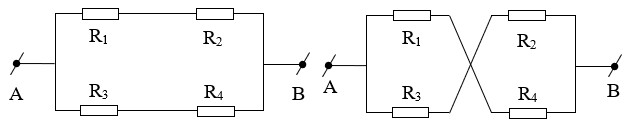

Sơ đồ mạch điện sau khi bỏ điện trở R5 trong mạch cầu cân bằng

2. Mạch cầu không cân bằng: Thách thức và phương pháp chuyển đổi

Trong trường hợp mạch cầu không cân bằng, tức là tỉ số các điện trở không thỏa mãn điều kiện cân bằng (R1/R2 ≠ R3/R4), dòng điện vẫn chạy qua điện trở R5. Khi đó, không thể đơn giản bỏ R5 như mạch cân bằng.

a. Kỹ thuật chuyển đổi sao – tam giác (Y-Δ)

Đối với mạch cầu không cân bằng, một trong những phương pháp phổ biến và hiệu quả nhất là chuyển đổi mạch hình sao (Y hay T) sang mạch tam giác (Δ hay Pi) hoặc ngược lại. Kỹ thuật này giúp chuyển đổi một phần phức tạp của mạch thành một dạng đơn giản hơn, dễ dàng tính toán nối tiếp và song song. Ví dụ, một mạch tam giác (gồm 3 điện trở R12, R23, R31) có thể chuyển đổi thành mạch sao (gồm 3 điện trở Ra, Rb, Rc) và ngược lại.

b. Các bước áp dụng chi tiết

Việc chuyển đổi sao-tam giác đòi hỏi áp dụng các công thức cụ thể để tính giá trị điện trở mới. Chẳng hạn, khi chuyển mạch tam giác có các điện trở R12, R23, R31 thành mạch sao có Ra, Rb, Rc, các công thức sẽ là:
Ra = (R12 * R31) / (R12 + R23 + R31)
Rb = (R12 * R23) / (R12 + R23 + R31)
Rc = (R23 * R31) / (R12 + R23 + R31)

Sau khi thực hiện chuyển đổi, mạch điện sẽ trở nên đơn giản hơn, chỉ còn các điện trở mắc nối tiếp và song song. Từ đó, chúng ta có thể dễ dàng áp dụng công thức tính điện trở tương đương của đoạn mạch đã học để tìm ra tổng trở cuối cùng. Đây là một kỹ thuật nâng cao giúp giải quyết những bài toán điện khó.

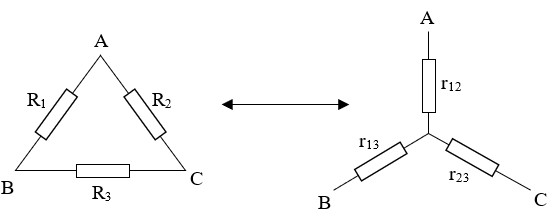

Sơ đồ chuyển đổi mạch tam giác sang mạch hình sao

IV. Phân tích các ví dụ điển hình

Để củng cố kiến thức về công thức tính điện trở tương đương của đoạn mạch, chúng ta sẽ cùng đi sâu vào các ví dụ cụ thể, từ mạch hỗn hợp đơn giản đến mạch cầu phức tạp. Mỗi ví dụ sẽ được phân tích từng bước, giúp người đọc nắm vững phương pháp giải quyết.

Ví dụ 1: Cho đoạn mạch điện như hình vẽ. Trong đó R1 = 10Ω, R2 = 6Ω, R3 = 2Ω, R4 = 2Ω, R5 = 4Ω. Tính điện trở tương đương của đoạn mạch đó.
Sơ đồ mạch điện hỗn hợp với nhiều điện trởHướng dẫn:
Chúng ta cần xác định các cụm nối tiếp và song song từ trong ra ngoài. Trước hết, điện trở R3 và R5 được mắc nối tiếp. Điện trở tương đương của cụm này là R35 = R3 + R5 = 2Ω + 4Ω = 6Ω. Tiếp theo, R4 mắc song song với R35. Điện trở tương đương của cụm R4//R35 được tính bằng công thức R4 * R35 / (R4 + R35) = (2Ω * 6Ω) / (2Ω + 6Ω) = 12Ω / 8Ω = 1.5Ω.

Sau đó, R1 mắc nối tiếp với R345 (kết quả vừa tính). Điện trở tương đương là R1345 = R1 + R345 = 10Ω + 1.5Ω = 11.5Ω. Cuối cùng, R2 mắc song song với R1345. Điện trở tương đương toàn mạch là R_tđ = (R2 * R1345) / (R2 + R1345) = (6Ω * 11.5Ω) / (6Ω + 11.5Ω) = 69Ω / 17.5Ω ≈ 3.94Ω.

Ví dụ 2: Cho đoạn mạch điện như hình vẽ. Trong đó R1 = 6Ω, R2 = 2Ω, R3 = 3Ω. Tính điện trở tương đương của đoạn mạch đó.
Sơ đồ mạch điện có điểm nối tắt, ví dụ minh họaHướng dẫn:
Để giải quyết mạch có dây nối tắt, chúng ta cần xác định các điểm có cùng điện thế. Gọi M là điểm nối giữa R2 và R3. Quan sát sơ đồ, ta thấy điểm M và điểm A được nối trực tiếp với nhau bằng dây dẫn không điện trở, nên M trùng với A. Tương tự, gọi N là điểm nối giữa R1 và R2, ta thấy N và B được nối trực tiếp với nhau, nên N trùng với B. Khi vẽ lại mạch, chúng ta sẽ thấy R1, R2 và R3 đều mắc song song giữa hai điểm A và B.
Sơ đồ mạch điện sau khi vẽ lại các điểm cùng điện thếHình ảnh minh họa mạch điện sau khi đơn giản hóaVì R1, R2, R3 mắc song song, công thức tính điện trở tương đương của đoạn mạch sẽ là 1/R_tđ = 1/R1 + 1/R2 + 1/R3 = 1/6 + 1/2 + 1/3 = (1 + 3 + 2) / 6 = 6/6 = 1. Từ đó, R_tđ = 1Ω.

Ví dụ 3: Cho đoạn mạch điện như hình vẽ. Trong đó R1 = 15Ω, R2 = 10Ω, R3 = 10Ω, R4 = 10Ω. Tính điện trở tương đương của đoạn mạch đó.
Sơ đồ mạch điện phức tạp với các điện trở R1, R2, R3, R4Hướng dẫn:
Trong mạch này, ta nhận thấy R3 và R4 mắc song song. Điện trở tương đương của cụm này là R34 = (R3 * R4) / (R3 + R4) = (10Ω * 10Ω) / (10Ω + 10Ω) = 100Ω / 20Ω = 5Ω.
Sơ đồ mạch điện sau khi đơn giản hóa R3 và R4Sơ đồ mạch điện với R34 đã được tínhTiếp theo, R2 mắc nối tiếp với R34. Điện trở tương đương của cụm này là R234 = R2 + R34 = 10Ω + 5Ω = 15Ω. Cuối cùng, R1 mắc song song với R234. Điện trở tương đương toàn mạch là R_tđ = (R1 * R234) / (R1 + R234) = (15Ω * 15Ω) / (15Ω + 15Ω) = 225Ω / 30Ω = 7.5Ω.

Ví dụ 4: Ba điện trở R1 = 1Ω, R2 = 2Ω, R3 = 3Ω. Hỏi có bao nhiêu cách mắc các điện trở này với nhau? Tìm điện trở tương đương trong mỗi trường hợp.
Hướng dẫn:
Có tổng cộng 8 cách mắc cơ bản với 3 điện trở riêng biệt:

1. Nối tiếp cả ba: R_tđ = R1 + R2 + R3 = 1 + 2 + 3 = 6Ω.

2. Song song cả ba: 1/R_tđ = 1/R1 + 1/R2 + 1/R3 = 1/1 + 1/2 + 1/3 = 6/6 + 3/6 + 2/6 = 11/6. Vậy R_tđ = 6/11 Ω ≈ 0.545Ω.
   Công thức tính điện trở tương đương của ba điện trở mắc song song

3. Một nối tiếp với hai song song (có 3 trường hợp tương tự nhau, thay đổi vị trí R):

   • R1 nt (R2 // R3): R23 = (R2 * R3) / (R2 + R3) = (2 * 3) / (2 + 3) = 6/5 = 1.2Ω. R_tđ = R1 + R23 = 1 + 1.2 = 2.2Ω.

   • R2 nt (R1 // R3): R13 = (R1 * R3) / (R1 + R3) = (1 * 3) / (1 + 3) = 3/4 = 0.75Ω. R_tđ = R2 + R13 = 2 + 0.75 = 2.75Ω.

   • R3 nt (R1 // R2): R12 = (R1 * R2) / (R1 + R2) = (1 * 2) / (1 + 2) = 2/3 ≈ 0.667Ω. R_tđ = R3 + R12 = 3 + 0.667 = 3.667Ω.

4. Một song song với hai nối tiếp (có 3 trường hợp tương tự nhau, thay đổi vị trí R):

   • R1 // (R2 nt R3): R23 = R2 + R3 = 2 + 3 = 5Ω. R_tđ = (R1 * R23) / (R1 + R23) = (1 * 5) / (1 + 5) = 5/6 Ω ≈ 0.833Ω.

   • R2 // (R1 nt R3): R13 = R1 + R3 = 1 + 3 = 4Ω. R_tđ = (R2 * R13) / (R2 + R13) = (2 * 4) / (2 + 4) = 8/6 = 4/3 Ω ≈ 1.333Ω.

   • R3 // (R1 nt R2): R12 = R1 + R2 = 1 + 2 = 3Ω. R_tđ = (R3 * R12) / (R3 + R12) = (3 * 3) / (3 + 3) = 9/6 = 1.5Ω.

Vậy, có tổng cộng 8 cách mắc cơ bản với 3 điện trở.

Ví dụ 5: Dây dẫn có điện trở R = 144 Ω. Phải cắt dây ra bao nhiêu đoạn bằng nhau để khi mắc các đoạn đó song song nhau, điện trở tương đương là 4Ω?
Hướng dẫn:
Gọi n là số đoạn dây được cắt ra. Khi đó, điện trở của mỗi đoạn dây nhỏ sẽ là R_đoạn = R / n = 144 / n.

Khi n đoạn dây này được mắc song song, công thức tính điện trở tương đương của đoạn mạch song song cho các điện trở giống nhau là R_tđ = R_đoạn / n.
Thay các giá trị vào công thức, ta có 4Ω = (144/n) / n = 144 / n^2.
Từ đó, n^2 = 144 / 4 = 36. Vậy n = √36 = 6.

Kết luận: Cần cắt dây thành 6 đoạn bằng nhau.

Ví dụ 6: Có hai loại điện trở R1 = 3Ω, R2 = 5Ω. Hỏi phải cần mỗi loại mấy cái để khi ghép nối tiếp, chúng có điện trở tương đương là 55Ω?
Hướng dẫn:
Gọi x là số điện trở loại R1 và y là số điện trở loại R2. x, y là các số nguyên dương.
Khi ghép nối tiếp, điện trở tương đương của hệ là R_tđ = x * R1 + y * R2.
Thay số vào, ta có phương trình: 3x + 5y = 55.

Để tìm các cặp (x, y) nguyên dương, chúng ta có thể biểu diễn y theo x: 5y = 55 - 3x hay y = (55 - 3x) / 5 = 11 - 0.6x.
Vì y phải là số nguyên dương, (55 – 3x) phải chia hết cho 5, và y > 0.
Thử các giá trị x nguyên dương:

• Nếu x = 0, y = 11. (Có 11 điện trở R2)
• Nếu x = 5 (để 0.6x là số nguyên), y = 11 – 0.6 * 5 = 11 – 3 = 8. (Có 5 điện trở R1 và 8 điện trở R2)
• Nếu x = 10, y = 11 – 0.6 * 10 = 11 – 6 = 5. (Có 10 điện trở R1 và 5 điện trở R2)
• Nếu x = 15, y = 11 – 0.6 * 15 = 11 – 9 = 2. (Có 15 điện trở R1 và 2 điện trở R2)
  Các nghiệm hợp lệ là (0, 11), (5, 8), (10, 5), (15, 2).

Ví dụ 7: Cho mạch điện như hình vẽ. Biết R1 = R3 = 2Ω, R2 = R5 = 4Ω, R4 = 5Ω. Tính điện trở tương đương của mạch.
Sơ đồ mạch điện dạng mạch cầu phức tạpHướng dẫn:
Đầu tiên, chúng ta kiểm tra điều kiện cân bằng của mạch cầu: R1/R2 = 2/4 = 0.5 và R3/R4 = 2/5 = 0.4. Vì 0.5 ≠ 0.4, đây là mạch cầu không cân bằng.

Để giải quyết mạch cầu không cân bằng, chúng ta sẽ sử dụng phương pháp chuyển đổi tam giác sang sao (Y-Δ). Chọn cụm tam giác AMN (gồm R1, R3, R5) để chuyển đổi thành hình sao A’, B’, C’ với các điện trở mới là RA’, RB’, RC’.

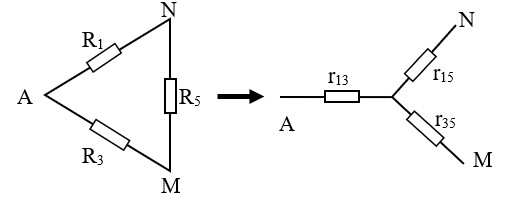

Sơ đồ chuyển đổi tam giác AMN thành sao để tính điện trở tương đươngGọi RA, RB, RC là các điện trở sau khi chuyển đổi tam giác AMN thành sao.
Tổng điện trở của tam giác là R_tam_giac = R1 + R3 + R5 = 2Ω + 2Ω + 4Ω = 8Ω.
RA = (R1 * R5) / R_tam_giac = (2Ω * 4Ω) / 8Ω = 8/8 = 1Ω.
RB = (R1 * R3) / R_tam_giac = (2Ω * 2Ω) / 8Ω = 4/8 = 0.5Ω.
RC = (R3 * R5) / R_tam_giac = (2Ω * 4Ω) / 8Ω = 8/8 = 1Ω.
Các công thức tính điện trở sau chuyển đổi tam giác thành saoKết quả tính điện trở sau chuyển đổi sao tam giácSau khi chuyển đổi, mạch điện sẽ được vẽ lại với RA, RB, RC và các điện trở còn lại. Cụ thể, (RB nối tiếp R2) và (RC nối tiếp R4) sẽ tạo thành hai nhánh song song.
Điện trở của nhánh (RB nt R2) là R_nhanh1 = RB + R2 = 0.5Ω + 4Ω = 4.5Ω.
Điện trở của nhánh (RC nt R4) là R_nhanh2 = RC + R4 = 1Ω + 5Ω = 6Ω.
Hai nhánh này mắc song song, vậy R_song_song = (R_nhanh1 * R_nhanh2) / (R_nhanh1 + R_nhanh2) = (4.5Ω * 6Ω) / (4.5Ω + 6Ω) = 27Ω / 10.5Ω ≈ 2.57Ω.

Cuối cùng, điện trở tương đương toàn mạch là R_tđ = RA + R_song_song = 1Ω + 2.57Ω = 3.57Ω.

Vậy, điện trở tương đương của đoạn mạch là khoảng 3.57Ω.

V. Mẹo và những sai lầm cần tránh khi tính điện trở tương đương

Để thành thạo việc tính toán công thức tính điện trở tương đương của đoạn mạch, ngoài việc nắm vững các công thức, người học cần trang bị cho mình những mẹo nhỏ và nhận biết các sai lầm phổ biến. Một trong những mẹo hữu ích là luôn cố gắng vẽ lại sơ đồ mạch điện sau mỗi bước đơn giản hóa. Việc này giúp hình dung rõ ràng hơn cấu trúc mạch và tránh nhầm lẫn giữa các điện trở nối tiếp và song song. Đồng thời, hãy bắt đầu đơn giản hóa từ những cụm điện trở nhỏ nhất, từ “trong ra ngoài” của mạch điện.

Một sai lầm phổ biến là nhầm lẫn giữa mạch cầu cân bằng và không cân bằng. Luôn kiểm tra điều kiện cân bằng (R1/R2 = R3/R4) trước khi quyết định bỏ điện trở giữa cầu. Nếu bỏ nhầm trong trường hợp không cân bằng, kết quả sẽ hoàn toàn sai lệch. Ngoài ra, việc tính toán sai dấu hoặc nhầm lẫn giữa công thức cộng và nghịch đảo trong mạch song song cũng là lỗi thường gặp. Hãy luyện tập thường xuyên với nhiều dạng bài tập khác nhau để hình thành phản xạ và sự chính xác trong tính toán.

VI. Bài tập vận dụng và nâng cao kỹ năng

Việc thực hành thường xuyên là chìa khóa để nắm vững công thức tính điện trở tương đương của đoạn mạch. Dưới đây là một số bài tập tự luyện để các bạn học sinh có thể củng cố kiến thức và nâng cao kỹ năng giải quyết các vấn đề liên quan đến điện trở tương đương.

Bài 1: Cho mạch điện như hình vẽ: R1 = 1Ω, R2= R3 = 2 Ω, R4 = 0,8 Ω. Hiệu điện thế UAB = 6V. Tìm điện trở tương đương của mạch?

Bài 2: Cho mạch điện như hình vẽ. Cho biết: R1 = 4Ω, R2= R5 = 20Ω, R3 = R6 = 12Ω, R4 = R7 = 8Ω. Tìm điện trở tương đương RAB của mạch?

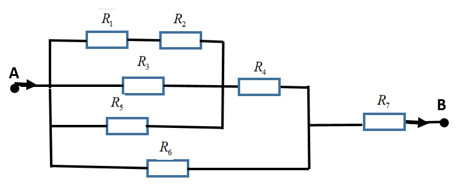

Sơ đồ mạch điện phức tạp để tính điện trở tương đương RAB

Bài 3: Cho mạch điện như hình. U = 6V; R1 = R2 = R3 = R4 = R5 = 5Ω; R6 = 6Ω. Tính hiệu điện thế hai đầu điện trở R4.

Bài 4: Cho mạch điện như hình. R1 = 8Ω, R2= 3Ω, R3 = 5Ω, R4 = 4Ω, R5 = 6Ω, R6 = 12Ω, R7 = 24Ω. Cường độ dòng điện qua mạch chính là I = 1A. Tính hiệu điện thế hai đầu mạch và hiệu điện thế hai đầu điện trở R3.

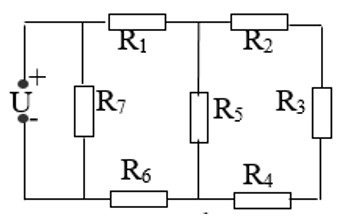

Sơ đồ mạch điện với nhiều điện trở mắc phức tạp

Bài 5: Cho mạch điện có: R1 = R3 = 6Ω, R2= 4Ω. Hãy tính điện trở tương đương.

Bài 6: Cho mạch điện như sơ đồ, biết R1 = 2Ω, R2= 4Ω, R3 = 6Ω. Hãy tính điện trở tương đương.
Sơ đồ mạch điện với ba điện trở R1, R2, R3

Bài 7: Cho mạch điện như hình vẽ: R1 = R2 = 4Ω, R3 = 6Ω, R4 = 3Ω, R5 = 10Ω, U = 24V. Tính điện trở tương đương của đoạn mạch AB và cường độ dòng điện qua từng điện trở.

Bài 8: Cho mạch điện như hình vẽ. R1 = 2,4Ω, R2= 14Ω, R3 = 4Ω, R4 = R5 = 6Ω, I3 = 2A. Tính điện trở tương đương của đoạn mạch AB.
Sơ đồ mạch điện phức tạp với nhiều nhánh và điện trở

Bài 9: Cho mạch điện như hình vẽ: UAB = 18V, R1 = R2= R3 = 6Ω, R4 = 2Ω. Tính điện trở tương đương của đoạn mạch AB.

Bài 10: Cho một đoạn mạch như hình vẽ. Biết rằng R1 = 1Ω, R2= 20Ω, R3 = 5Ω, R4 = R5 = 10Ω. Hãy tính điện trở tương đương của đoạn mạch?
Sơ đồ mạch điện phức tạp với năm điện trở

Câu hỏi thường gặp về điện trở tương đương (FAQs)

• Điện trở tương đương là gì và tại sao cần tính nó?
  Điện trở tương đương là giá trị điện trở tổng thể của một đoạn mạch phức tạp, thay thế cho tất cả các điện trở thành phần mà không làm thay đổi dòng điện hay hiệu điện thế của toàn mạch. Việc tính điện trở tương đương giúp đơn giản hóa việc phân tích mạch, dễ dàng áp dụng định luật Ohm và các định luật khác để tính toán dòng điện, điện áp và công suất.

• Làm thế nào để nhận biết mạch nối tiếp và song song?
  Mạch nối tiếp là khi các điện trở được mắc liên tiếp nhau, dòng điện đi qua chúng là như nhau. Mạch song song là khi các điện trở có chung hai điểm đầu và cuối, hiệu điện thế trên chúng là như nhau. Quan sát sơ đồ mạch, nếu dòng chỉ có một đường đi qua các điện trở là nối tiếp; nếu dòng có nhiều đường rẽ nhánh qua các điện trở là song song.

• Khi nào cần sử dụng phương pháp chuyển đổi sao-tam giác (Y-Δ)?
  Phương pháp chuyển đổi sao-tam giác được sử dụng khi mạch điện không thể đơn giản hóa bằng cách xác định các cụm nối tiếp hoặc song song một cách rõ ràng, đặc biệt là trong các mạch cầu không cân bằng. Kỹ thuật này giúp biến đổi một phần mạch phức tạp thành dạng đơn giản hơn để tiếp tục tính toán.

• Giá trị điện trở tương đương của mạch song song có đặc điểm gì?
  Điện trở tương đương của một đoạn mạch mắc song song luôn nhỏ hơn giá trị của điện trở thành phần nhỏ nhất trong mạch đó. Điều này cho thấy việc mắc song song giúp giảm tổng trở của mạch, tăng cường độ dòng điện tổng.

• Có cần phải vẽ lại sơ đồ mạch mỗi khi đơn giản hóa không?
  Việc vẽ lại sơ đồ mạch sau mỗi bước đơn giản hóa là một thói quen tốt và rất được khuyến khích. Nó giúp bạn hình dung rõ ràng hơn cấu trúc mạch mới, tránh nhầm lẫn và giảm thiểu sai sót trong quá trình áp dụng công thức tính điện trở tương đương của đoạn mạch.

• Định luật Ohm có liên quan như thế nào đến điện trở tương đương?
  Định luật Ohm (U = I.R) là nền tảng của mọi phân tích mạch điện. Sau khi tính được điện trở tương đương của toàn mạch, bạn có thể áp dụng định luật Ohm để tìm cường độ dòng điện tổng (I = U/R_tđ) hoặc hiệu điện thế tổng (U = I.R_tđ) của cả đoạn mạch.

• Làm sao để tránh các sai lầm phổ biến khi tính toán?
  Để tránh sai lầm, hãy luôn kiểm tra kỹ đề bài, xác định đúng loại mạch (nối tiếp, song song, cầu), áp dụng đúng công thức, và thực hiện tính toán cẩn thận. Luôn kiểm tra điều kiện cân bằng cho mạch cầu. Thực hành thường xuyên với nhiều dạng bài tập cũng là cách hiệu quả để nâng cao độ chính xác.

Hiểu rõ và vận dụng thành thạo công thức tính điện trở tương đương của đoạn mạch là một kỹ năng thiết yếu trong môn Vật lý. Hy vọng bài viết này của Gia Sư Thành Tâm đã cung cấp cho bạn những kiến thức hữu ích và các ví dụ minh họa rõ ràng để bạn tự tin hơn khi đối mặt với các bài toán điện.
