Công Thức Tính Diện Tích Mặt Cắt Ống Tròn Chính Xác

Trong lĩnh vực kỹ thuật và xây dựng, việc nắm vững công thức tính diện tích mặt cắt là kiến thức nền tảng vô cùng quan trọng. Đặc biệt, khi làm việc với hệ thống đường ống dẫn, tính toán chính xác diện tích mặt cắt ngang của ống tròn và diện tích bề mặt của cút tròn giúp đảm bảo hiệu suất, tối ưu vật liệu và an toàn thi công.

Hiểu Rõ Về Diện Tích Mặt Cắt Và Vai Trò Quan Trọng Trong Kỹ Thuật

Diện tích mặt cắt đóng vai trò cực kỳ thiết yếu trong nhiều lĩnh vực kỹ thuật, từ xây dựng, cơ khí đến thủy lực và nhiệt học. Nó không chỉ là một con số đơn thuần mà còn là chỉ số quan trọng để đánh giá khả năng chịu lực, lưu lượng chất lỏng hoặc khí đi qua, cũng như lượng vật liệu cần thiết để chế tạo. Việc hiểu và áp dụng đúng công thức tính diện tích mặt cắt giúp các kỹ sư, nhà thiết kế đưa ra những quyết định chính xác, đảm bảo tính bền vững và hiệu quả của các công trình, máy móc.

Công Thức Tính Diện Tích Mặt Cắt Ngang Ống Tròn

Khái Niệm Và Ý Nghĩa Cơ Bản Của Mặt Cắt Ngang

Diện tích mặt cắt ngang của ống tròn là phần diện tích hình tròn mà bạn sẽ thấy khi cắt ngang một đoạn ống. Đây là một thông số kỹ thuật cốt lõi, ảnh hưởng trực tiếp đến nhiều yếu tố vận hành như tốc độ dòng chảy, áp suất và lưu lượng chất lỏng hoặc khí đi qua ống. Trong thiết kế hệ thống đường ống, diện tích tiết diện này giúp xác định kích thước ống phù hợp với yêu cầu lưu lượng cụ thể, đồng thời tối ưu hóa chi phí vật liệu và năng lượng.

Chi Tiết Công Thức Và Giải Thích Các Biến Số

Để tính diện tích mặt cắt ngang của một ống tròn, chúng ta sử dụng công thức tính diện tích mặt cắt hình tròn cơ bản. Công thức này yêu cầu bán kính của ống để đưa ra kết quả chính xác nhất.

Công thức: A = π * r²

Trong đó:

• A là diện tích mặt cắt ngang của ống (đơn vị thường là cm², m², mm²).
• π (Pi) là hằng số toán học xấp xỉ 3.14159 (thường dùng 3.14 hoặc 3.1416 trong các tính toán thực tế).
• r là bán kính của ống (đơn vị tương ứng với đơn vị diện tích, ví dụ cm, m, mm). Bán kính là một nửa đường kính của ống.

Nếu bạn biết đường kính d của ống, bạn có thể dễ dàng tìm bán kính bằng công thức: r = d / 2. Điều này đặc biệt hữu ích khi các thông số kỹ thuật thường cung cấp đường kính ống.

Ứng Dụng Thực Tiễn Và Ví Dụ Minh Họa

Việc áp dụng công thức tính diện tích mặt cắt này rất rộng rãi. Chẳng hạn, trong ngành cấp thoát nước, nó giúp tính toán khả năng dẫn nước của đường ống. Trong hệ thống HVAC (Hệ thống sưởi, thông gió và điều hòa không khí), nó quan trọng để xác định kích thước ống gió, đảm bảo luồng không khí hiệu quả.

Ví dụ tính toán:
Giả sử bạn cần tính diện tích mặt cắt ngang của một ống tròn có đường kính là 10 cm.

Đầu tiên, chúng ta xác định bán kính r:
r = d / 2 = 10 cm / 2 = 5 cm

Tiếp theo, áp dụng vào công thức tính diện tích mặt cắt ngang:
A = π * r² = 3.1416 * (5 cm)² = 3.1416 * 25 cm² = 78.54 cm²

Vậy, diện tích mặt cắt ngang của ống là 78.54 cm². Đây là một con số quan trọng để các kỹ sư có thể dự đoán hiệu suất dòng chảy và chọn bơm phù hợp cho hệ thống.

Mặt cắt ngang ống tròn

Công Thức Tính Diện Tích Bề Mặt Ống Tròn

Tầm Quan Trọng Và Phạm Vi Sử Dụng

Bên cạnh diện tích mặt cắt ngang, diện tích bề mặt ống tròn cũng là một thông số cực kỳ quan trọng. Nó đại diện cho tổng diện tích bề mặt bên ngoài của ống, không bao gồm các mặt cắt ở hai đầu. Việc tính toán này thiết yếu khi bạn cần xác định lượng vật liệu cần dùng để sơn phủ, cách nhiệt, hoặc tính toán bề mặt tiếp xúc trong các bộ trao đổi nhiệt. Một dự án có thể cần hàng ngàn mét vuông vật liệu cách nhiệt, và việc tính toán sai lệch có thể dẫn đến lãng phí đáng kể hoặc thiếu hụt nguyên liệu.

Công Thức Và Các Yếu Tố Ảnh Hưởng

Công thức tính diện tích bề mặt của ống tròn được suy ra từ chu vi của hình tròn và chiều dài của ống. Đây là một hình trụ rỗng, và việc tính diện tích bề mặt giống như mở một hình chữ nhật ra từ bề mặt cong của ống.

Công thức: A = 2 * π * r * L

Trong đó:

• A là diện tích bề mặt của ống (thường là cm², m²).
• r là bán kính của ống.
• L là chiều dài của ống.

Các yếu tố ảnh hưởng đến diện tích bề mặt bao gồm đường kính ống (thông qua bán kính) và chiều dài tổng thể của đoạn ống. Ống càng lớn hoặc càng dài thì diện tích bề mặt càng lớn, kéo theo chi phí vật liệu bảo vệ hoặc cách nhiệt cũng tăng theo.

Ví Dụ Tính Toán Chi Tiết

Để minh họa, hãy xét một ống tròn có đường kính 10 cm và chiều dài 2 mét.

Đầu tiên, chuyển đổi chiều dài sang cùng đơn vị với bán kính (cm):
L = 2 m = 200 cm

Xác định bán kính r:
r = d / 2 = 10 cm / 2 = 5 cm

Áp dụng vào công thức tính diện tích bề mặt ống:
A = 2 * π * r * L = 2 * 3.1416 * 5 cm * 200 cm = 6283.2 cm²

Do đó, diện tích bề mặt của ống là 6283.2 cm². Con số này rất hữu ích để ước tính lượng sơn, lớp phủ chống ăn mòn hoặc vật liệu cách nhiệt cần thiết cho toàn bộ đường ống.

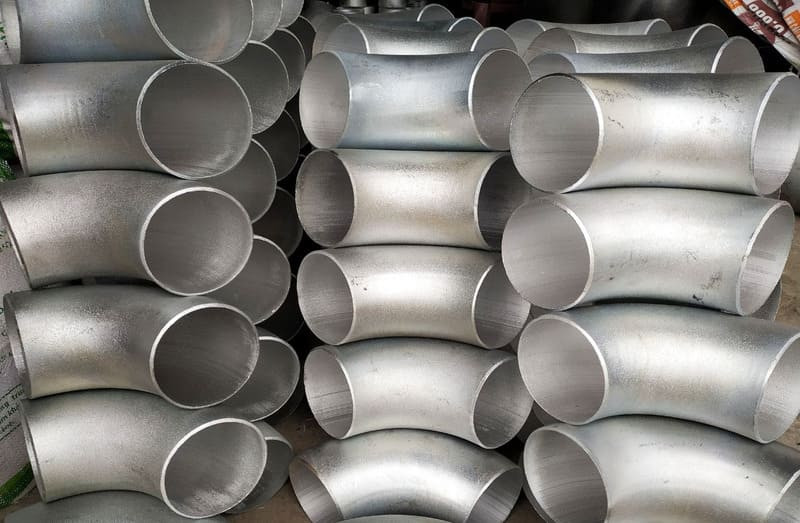

Tính toán diện tích bề mặt ống

Khám Phá Công Thức Tính Diện Tích Cút Tròn

Các Loại Cút Tròn Và Đặc Điểm Kỹ Thuật

Cút tròn, hay còn gọi là cút ống hoặc co ống, là một đoạn ống cong được sử dụng để thay đổi hướng dòng chảy trong hệ thống đường ống dẫn. Chúng được phân loại dựa trên góc uốn cong (ví dụ: cút 45 độ, cút 90 độ, cút 180 độ) và bán kính uốn cong (ví dụ: cút ngắn, cút dài). Mỗi loại cút có đặc điểm hình học riêng biệt, ảnh hưởng đến diện tích bề mặt của chúng và do đó ảnh hưởng đến việc tính toán vật liệu. Việc lựa chọn đúng loại cút không chỉ dựa trên góc mà còn dựa trên không gian lắp đặt và yêu cầu về tổn thất áp suất.

Công Thức Tổng Quát Cho Cút Tròn 90 Độ

Việc tính toán diện tích bề mặt của cút tròn phức tạp hơn một chút so với ống thẳng do hình dạng cong của chúng. Đối với cút 90 độ, một loại cút phổ biến, chúng ta có thể sử dụng công thức tính diện tích mặt cắt dựa trên hình học cung tròn.

Công thức ước lượng: A = 2 * π * r * R * (θ / 360)

Trong đó:

• A là diện tích bề mặt của cút tròn.
• r là bán kính của ống tròn (tiết diện ống).
• R là bán kính uốn cong của cút (khoảng cách từ tâm uốn đến tâm đường ống).
• θ là góc uốn của cút (đối với cút 90 độ, θ = 90).

Công thức này về cơ bản tính diện tích của một hình trụ có bán kính r và chiều dài bằng độ dài cung tròn của cút có bán kính R.

Hướng Dẫn Tính Toán Với Ví Dụ Cụ Thể

Để hiểu rõ hơn về công thức tính diện tích mặt cắt cho cút tròn, hãy xem xét một ví dụ thực tế. Giả sử bạn có một cút tròn 90 độ với đường kính ống là 10 cm và bán kính uốn cong R là 15 cm.

Xác định bán kính ống r:
r = d / 2 = 10 cm / 2 = 5 cm

Áp dụng vào công thức tính diện tích cút tròn 90 độ:
A = 2 * 3.1416 * 5 cm * 15 cm * (90 / 360)
A = 2 * 3.1416 * 5 cm * 15 cm * 0.25
A = 117.81 cm²

Vậy, diện tích bề mặt của cút tròn là khoảng 117.81 cm². Số liệu này giúp kỹ sư ước tính chính xác lượng sơn hoặc vật liệu cách nhiệt cần thiết cho cút, tránh lãng phí.

Lưu Ý Quan Trọng Khi Áp Dụng Công Thức Tính Diện Tích Mặt Cắt

Độ Chính Xác Và Đơn Vị Đo Lường Đồng Nhất

Khi thực hiện các phép tính liên quan đến công thức tính diện tích mặt cắt hoặc diện tích bề mặt, yếu tố quan trọng hàng đầu là độ chính xác. Sai số nhỏ trong việc đo đạc bán kính, đường kính hoặc chiều dài có thể dẫn đến sai lệch lớn trong kết quả cuối cùng, đặc biệt đối với các dự án quy mô lớn. Luôn đảm bảo rằng tất cả các đơn vị đo lường (cm, m, mm) phải được đồng nhất trong suốt quá trình tính toán để tránh nhầm lẫn. Ví dụ, nếu bán kính là centimet, chiều dài cũng nên được chuyển đổi sang centimet trước khi áp dụng công thức.

Công Cụ Hỗ Trợ Và Sai Số Thực Tế

Trong thực tế, ngoài việc sử dụng máy tính cầm tay, nhiều kỹ sư còn dùng các phần mềm thiết kế hỗ trợ như CAD (Computer-Aided Design) hoặc các ứng dụng tính toán online để tăng cường độ chính xác và tốc độ. Các công cụ này có thể giúp xử lý các hình dạng phức tạp hơn và giảm thiểu sai sót do con người gây ra. Tuy nhiên, cần lưu ý rằng công thức tính diện tích mặt cắt thường chỉ là ước tính lý thuyết. Các yếu tố như độ dày thành ống, dung sai sản xuất và điều kiện môi trường có thể gây ra sai số nhất định so với giá trị tính toán. Do đó, việc kiểm tra và đánh giá lại kết quả là bước không thể thiếu để đảm bảo an toàn và hiệu quả cho công trình.

Việc nắm vững công thức tính diện tích mặt cắt của ống tròn và cút tròn là kỹ năng cơ bản nhưng cực kỳ quan trọng đối với bất kỳ ai làm việc trong lĩnh vực kỹ thuật và xây dựng. Từ việc xác định lưu lượng dòng chảy đến ước tính vật liệu cần thiết cho việc cách nhiệt hay sơn phủ, mỗi phép tính chính xác đều đóng góp vào sự thành công và an toàn của dự án. Hy vọng bài viết này từ Gia Sư Thành Tâm đã cung cấp cho bạn những kiến thức hữu ích để áp dụng một cách dễ dàng và hiệu quả trong công việc thực tế của mình.

---

Câu Hỏi Thường Gặp Về Công Thức Tính Diện Tích Mặt Cắt

1. Tại sao việc tính diện tích mặt cắt ngang ống tròn lại quan trọng?
   Việc tính diện tích mặt cắt ngang ống tròn là quan trọng để xác định khả năng chứa và dẫn chất lỏng/khí, ước tính lưu lượng dòng chảy, tốc độ dòng chảy, và áp suất. Nó cũng ảnh hưởng đến việc lựa chọn kích thước ống phù hợp với yêu cầu của hệ thống, từ đó tối ưu hóa hiệu suất và chi phí.
2. Hằng số Pi (π) được sử dụng trong công thức là bao nhiêu?
   Hằng số Pi (π) có giá trị xấp xỉ 3.14159. Trong hầu hết các tính toán thực tế, bạn có thể sử dụng 3.14 hoặc 3.1416 để đạt được độ chính xác mong muốn. Đối với các ứng dụng đòi hỏi độ chính xác cao hơn, nên sử dụng giá trị Pi đầy đủ từ máy tính hoặc phần mềm.
3. Làm thế nào để chuyển đổi đơn vị khi tính toán diện tích mặt cắt?
   Để đảm bảo kết quả chính xác, tất cả các đơn vị đo lường (chiều dài, bán kính) phải đồng nhất trước khi áp dụng công thức tính diện tích mặt cắt. Ví dụ, nếu bán kính được đo bằng cm, thì chiều dài cũng phải được chuyển đổi sang cm. Nếu một đơn vị là mét và đơn vị kia là milimet, bạn cần chọn một đơn vị chung để chuyển đổi tất cả các số liệu.
4. Có sự khác biệt nào giữa diện tích mặt cắt ngang và diện tích bề mặt ống không?
   Có, chúng là hai khái niệm khác nhau. Diện tích mặt cắt ngang là diện tích của hình tròn khi bạn cắt ngang ống (tiết diện), trong khi diện tích bề mặt ống là tổng diện tích phần vỏ bên ngoài của ống (không bao gồm hai đầu), thường được tính cho việc sơn phủ hoặc cách nhiệt.
5. Công thức tính diện tích cút tròn có áp dụng cho tất cả các góc uốn không?
   Công thức tính diện tích bề mặt cút tròn A = 2 * π * r * R * (θ / 360) là một công thức tổng quát và có thể áp dụng cho các cút có góc uốn θ khác nhau (ví dụ 45°, 90°, 180°). Quan trọng là phải nhập đúng giá trị góc θ vào công thức.
6. Tại sao cần tính diện tích bề mặt của cút tròn?
   Việc tính diện tích bề mặt của cút tròn rất cần thiết để ước tính lượng vật liệu cần thiết cho các công đoạn như sơn, phủ chống ăn mòn, hoặc cách nhiệt cho cút. Do cút có hình dạng cong phức tạp, việc tính toán chính xác giúp tối ưu hóa vật liệu và chi phí.
7. Sử dụng phần mềm CAD có giúp ích trong việc tính toán không?
   Hoàn toàn có. Các phần mềm CAD (Computer-Aided Design) cung cấp các công cụ mạnh mẽ để mô hình hóa hình dạng 3D của ống và cút, sau đó tự động tính toán các thông số như diện tích mặt cắt, diện tích bề mặt, và thể tích với độ chính xác cao. Điều này giúp giảm thiểu sai sót thủ công và tăng hiệu quả trong thiết kế.
8. Có cần xem xét độ dày thành ống khi tính toán diện tích mặt cắt không?
   Đối với diện tích mặt cắt ngang để tính lưu lượng, chúng ta thường sử dụng đường kính trong của ống. Tuy nhiên, nếu bạn đang tính toán lượng vật liệu chế tạo ống hoặc trọng lượng ống, thì diện tích mặt cắt của vật liệu (vòng tròn lớn trừ vòng tròn nhỏ) và độ dày thành ống sẽ cần được xem xét.
9. Làm thế nào để kiểm tra lại kết quả tính toán của mình?
   Bạn nên kiểm tra lại các bước tính toán, đảm bảo rằng bạn đã sử dụng đúng công thức tính diện tích mặt cắt và các giá trị đầu vào. Sử dụng một công cụ tính toán khác hoặc nhờ người thứ hai kiểm tra độc lập cũng là cách hiệu quả để phát hiện sai sót, đặc biệt với các dự án quan trọng.
