Mạch cầu diode là một thành phần không thể thiếu trong nhiều ứng dụng điện tử, đặc biệt là trong các bộ nguồn chuyển đổi điện áp. Hiểu rõ về cấu tạo, nguyên lý hoạt động và đặc biệt là công thức tính điện áp qua cầu diode sẽ giúp bạn nắm vững kiến thức nền tảng về điện tử, từ đó ứng dụng hiệu quả vào thực tế. Bài viết này sẽ cung cấp cái nhìn sâu sắc về chủ đề này.
Cầu Diode Là Gì Và Vai Trò Quan Trọng Của Nó Trong Mạch Điện
Cầu diode, hay còn được gọi là bộ chỉnh lưu toàn sóng, là một mạch điện bao gồm bốn hoặc nhiều diode được sắp xếp theo một cấu hình đặc biệt. Chức năng chính của nó là chuyển đổi dòng điện xoay chiều (AC) thành dòng điện một chiều (DC) hiệu quả hơn so với bộ chỉnh lưu nửa sóng. Đây là một linh kiện cơ bản nhưng cực kỳ quan trọng, đóng vai trò cốt lõi trong hầu hết các thiết bị điện tử chúng ta sử dụng hàng ngày, từ sạc điện thoại cho đến các thiết bị gia dụng phức tạp.
Sự cần thiết của cầu diode xuất phát từ việc phần lớn các thiết bị điện tử hoạt động bằng điện áp một chiều, trong khi nguồn điện từ lưới điện lại là dòng xoay chiều. Cầu diode đảm bảo rằng dòng điện luôn chảy theo một hướng qua tải, tạo ra một dạng sóng điện áp đầu ra có định hướng duy nhất, mặc dù vẫn còn chứa gợn sóng.
Cầu diode thực tế và cấu tạo
Nguyên Lý Hoạt Động Của Cầu Diode: Quá Trình Chỉnh Lưu Toàn Sóng
Nguyên lý hoạt động của cầu diode dựa trên đặc tính dẫn điện một chiều của diode. Bốn diode trong mạch cầu được sắp xếp sao cho dù cực tính của điện áp AC đầu vào thay đổi, dòng điện qua tải vẫn luôn giữ nguyên một chiều. Điều này tạo ra một tín hiệu DC xung, với tần số gợn sóng gấp đôi tần số nguồn AC đầu vào, giúp cho việc lọc nhiễu sau này trở nên hiệu quả hơn.
Để hiểu rõ hơn về quá trình này, chúng ta cần xem xét cách các diode dẫn điện trong từng nửa chu kỳ của dòng điện xoay chiều.
Nửa Chu Kỳ Dương: Dòng Chảy Của Điện Áp
Trong nửa chu kỳ dương của nguồn cung cấp điện xoay chiều, cực dương của điện áp AC được cấp vào một đầu của cầu diode, và cực âm vào đầu còn lại. Lúc này, hai diode (ví dụ D1 và D2) sẽ được phân cực thuận và dẫn điện nối tiếp. Dòng điện sẽ đi qua các diode này, chạy qua tải và trở về nguồn. Trong khi đó, hai diode còn lại (D3 và D4) sẽ được phân cực ngược và không dẫn điện. Kết quả là, điện áp trên tải có một cực tính nhất định.
Nửa Chu Kỳ Âm: Đảm Bảo Điện Áp Một Chiều Ổn Định
Khi nguồn điện AC chuyển sang nửa chu kỳ âm, cực tính đầu vào đảo ngược. Lúc này, hai diode trước đó (D1 và D2) sẽ bị phân cực ngược và ngừng dẫn. Thay vào đó, hai diode còn lại (D3 và D4) sẽ được phân cực thuận và bắt đầu dẫn điện. Điều đáng chú ý là, mặc dù nguồn điện AC đã đảo chiều, dòng điện vẫn chảy qua tải theo cùng một hướng như trong nửa chu kỳ dương. Điều này đảm bảo rằng điện áp rơi trên tải luôn là điện áp một chiều, liên tục duy trì hướng dòng chảy.
Phân Tích Công Thức Tính Điện Áp Qua Cầu Diode
Để thiết kế hoặc phân tích một mạch chỉnh lưu cầu, việc hiểu rõ các công thức tính điện áp qua cầu diode là vô cùng quan trọng. Các công thức này giúp chúng ta xác định được giá trị điện áp một chiều đầu ra, cũng như dự đoán sự sụt áp và các yếu tố ảnh hưởng khác.
Xác Định Điện Áp Đầu Ra DC Trung Bình
Điện áp một chiều trung bình (Vdc) của một bộ chỉnh lưu toàn sóng, không có tụ lọc, có thể được tính bằng công thức: Vdc = 0.637 * Vmax, trong đó Vmax là giá trị điện áp đỉnh của tín hiệu AC đầu vào. Công thức này cho biết giá trị trung bình của dạng sóng DC xung đầu ra. Ví dụ, nếu điện áp đỉnh đầu vào là 10V, thì điện áp DC trung bình lý tưởng sẽ là khoảng 6.37V.
Giá trị 0.637 xuất phát từ việc lấy tích phân của dạng sóng hình sin tuyệt đối trong một nửa chu kỳ và chia cho độ dài của nửa chu kỳ đó. Nó đại diện cho giá trị trung bình của toàn bộ tín hiệu đã chỉnh lưu.
Ảnh Hưởng Của Sụt Áp Diode Đến Điện Áp Thực Tế
Trong thực tế, mỗi diode khi dẫn điện sẽ gây ra một mức sụt áp nhỏ, thường khoảng 0.7V đối với diode silicon. Trong mạch cầu diode, ở mỗi nửa chu kỳ, có hai diode dẫn điện nối tiếp. Do đó, tổng sụt áp trên cầu diode sẽ là khoảng 2 * 0.7V = 1.4V. Điều này có nghĩa là điện áp đỉnh thực tế trên tải (Vpeak_load) sẽ nhỏ hơn điện áp đỉnh đầu vào (Vmax) một lượng 1.4V.
Vì vậy, công thức tính điện áp qua cầu diode thực tế cần tính đến sự sụt áp này. Điện áp DC trung bình thực tế sẽ được tính gần đúng là Vdc_thực tế = 0.637 * (Vmax – 1.4V). Điều này rất quan trọng khi thiết kế bộ nguồn, vì nó ảnh hưởng trực tiếp đến điện áp đầu ra mong muốn. Tần số gợn sóng đầu ra của bộ chỉnh lưu toàn sóng là gấp đôi tần số nguồn AC, ví dụ 100Hz cho nguồn 50Hz, hoặc 120Hz cho nguồn 60Hz.
Giảm Thiểu Gợn Sóng Với Tụ Lọc: Tối Ưu Hóa Điện Áp Đầu Ra
Mặc dù cầu diode cung cấp điện áp một chiều, nhưng dạng sóng đầu ra vẫn là DC xung, chứa nhiều gợn sóng. Để đạt được một nguồn DC ổn định và “mịn” hơn, người ta thường sử dụng thêm tụ điện lọc nhiễu mắc song song với tải.
Tụ Điện Lọc Nhiễu Và Cơ Chế San Phẳng Điện Áp
Tụ điện lọc nhiễu đóng vai trò quan trọng trong việc san phẳng dạng sóng điện áp DC xung từ bộ chỉnh lưu. Khi điện áp đầu ra của cầu diode tăng lên, tụ điện sẽ được sạc đến điện áp đỉnh. Khi điện áp đầu ra bắt đầu giảm xuống (giữa các đỉnh xung), tụ điện sẽ phóng điện, cung cấp dòng điện cho tải và giữ cho điện áp trên tải không giảm quá nhiều.
Cơ chế này giúp “lấp đầy” các “thung lũng” trong dạng sóng DC xung, làm giảm đáng kể biên độ gợn sóng (ripple voltage) và tạo ra một điện áp DC đầu ra mượt mà hơn, gần với một đường thẳng. Điều này cải thiện đáng kể chất lượng nguồn điện cho các thiết bị điện tử nhạy cảm.
Mạch chỉnh lưu toàn sóng với tụ lọc nhiễu
Lựa Chọn Giá Trị Tụ Điện Phù Hợp Cho Mạch Chỉnh Lưu
Việc lựa chọn giá trị điện dung của tụ lọc nhiễu có ảnh hưởng trực tiếp đến mức độ san phẳng điện áp và lượng gợn sóng còn lại. Một tụ điện có giá trị điện dung lớn hơn sẽ có khả năng tích trữ nhiều năng lượng hơn và phóng điện chậm hơn, dẫn đến điện áp gợn sóng nhỏ hơn.
Ví dụ, khi sử dụng tụ điện 5uF, điện áp có thể giảm xuống khoảng 3.6V giữa các chu kỳ sạc. Khi tăng giá trị tụ điện lên 50uF, điện áp phóng điện tối thiểu tăng lên 7.9V, giảm đáng kể độ gợn sóng. Trong các mạch cung cấp điện DC thông thường, tụ điện phân nhôm với giá trị từ 100uF trở lên thường được sử dụng để đạt được hiệu quả lọc tối ưu.
Hai thông số quan trọng khi chọn tụ lọc là “điện áp làm việc” (working voltage) phải cao hơn giá trị điện áp đầu ra không tải của bộ chỉnh lưu, và “giá trị điện dung” quyết định lượng gợn sóng. Điện áp đầu ra không tải của bộ chỉnh lưu với tụ lọc sẽ gần bằng điện áp đỉnh AC đầu vào trừ đi sụt áp diode (Vmax – 1.4V).

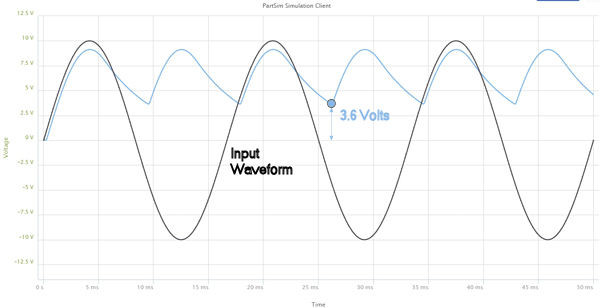

Dạng sóng điện áp đầu ra với tụ lọc 5uF

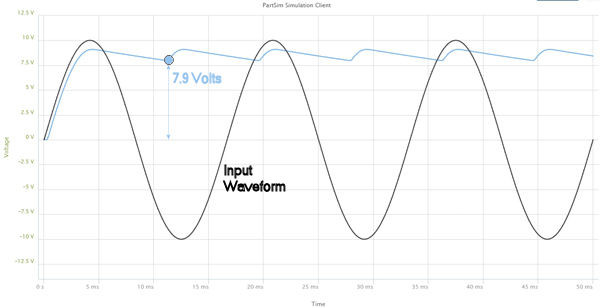

Dạng sóng điện áp đầu ra với tụ lọc 50uF
Ứng Dụng Thực Tiễn Của Mạch Cầu Diode Trong Đời Sống
Cầu diode có mặt trong vô số thiết bị điện tử mà chúng ta sử dụng hàng ngày, đóng vai trò quan trọng trong việc chuyển đổi nguồn điện AC thành DC. Sự đa dạng trong ứng dụng của nó chứng tỏ tầm quan trọng không thể thay thế trong ngành điện tử.
- Nguồn xung cho thiết bị điện tử: Hầu hết các thiết bị điện tử gia dụng như TV, máy giặt, tủ lạnh, laptop đều sử dụng bộ nguồn xung, trong đó cầu diode là thành phần cốt lõi để chỉnh lưu điện áp.
- Bộ chỉnh lưu và bộ nắn điện: Từ các bộ sạc điện thoại nhỏ gọn cho đến các hệ thống sạc xe đạp điện, xe điện, cầu diode là trái tim của quá trình chuyển đổi điện năng.
- Thiết bị âm thanh và đầu thu kỹ thuật số: Để các thiết bị này hoạt động ổn định và giảm nhiễu, cần có nguồn DC sạch, được cung cấp thông qua bộ chỉnh lưu cầu kết hợp với các mạch lọc.
- Hệ thống năng lượng mặt trời: Trong các bộ chuyển đổi inverter, cầu diode cũng được sử dụng để chuyển đổi và điều khiển dòng điện hiệu quả.
- Bộ nguồn cung cấp DC cho các mạch điện tử: Trong phòng thí nghiệm hoặc trong các ứng dụng công nghiệp, các bộ nguồn DC thường sử dụng cầu diode để cung cấp điện áp ổn định cho các mạch thử nghiệm hoặc hệ thống điều khiển.
Lưu Ý Khi Sử Dụng Cầu Diode Để Đảm Bảo Hiệu Quả
Khi làm việc với cầu diode, có một số yếu tố quan trọng cần lưu ý để đảm bảo hiệu suất và an toàn cho mạch điện.
- Chọn Diode Phù Hợp: Các diode trong cầu phải có khả năng chịu được dòng điện ngược tối đa (PIV – Peak Inverse Voltage) và dòng điện thuận trung bình (If) đủ lớn cho ứng dụng của bạn. PIV của mỗi diode trong cầu chỉnh lưu toàn sóng phải lớn hơn điện áp đỉnh AC đầu vào.
- Tản Nhiệt: Trong quá trình hoạt động, diode sẽ tiêu tán một lượng năng lượng dưới dạng nhiệt do sụt áp thuận. Đối với các ứng dụng dòng cao, việc tản nhiệt hiệu quả cho cầu diode là cần thiết để tránh quá nhiệt và hỏng hóc linh kiện.
- Công suất và Dòng điện: Luôn đảm bảo rằng cầu diode bạn chọn có định mức công suất và dòng điện cao hơn mức tối đa mà mạch của bạn sẽ yêu cầu.
- Kiểm Tra Điện Áp Đầu Ra: Sau khi lắp đặt, luôn kiểm tra điện áp đầu ra DC bằng đồng hồ vạn năng để xác nhận rằng mạch đang hoạt động đúng như mong đợi và không có lỗi trong quá trình tính toán hoặc lắp ráp.
Việc nắm vững công thức tính điện áp qua cầu diode và các nguyên lý hoạt động liên quan sẽ giúp bạn tự tin hơn trong việc thiết kế và sửa chữa các mạch điện tử. Dù là trong các dự án học tập hay ứng dụng thực tế, kiến thức này là nền tảng vững chắc cho bất kỳ ai đam mê điện tử.
Câu Hỏi Thường Gặp (FAQs) Về Cầu Diode Và Tính Toán Điện Áp
-
Cầu diode là gì và nó dùng để làm gì?
Cầu diode là một mạch điện gồm bốn diode, dùng để chuyển đổi dòng điện xoay chiều (AC) thành dòng điện một chiều (DC), thường được gọi là bộ chỉnh lưu toàn sóng. Nó được sử dụng rộng rãi trong các bộ nguồn điện để cung cấp điện áp DC cho các thiết bị điện tử. -
Làm thế nào để tính điện áp DC đầu ra từ một cầu diode?
Điện áp DC trung bình lý tưởng sau cầu diode (chưa qua tụ lọc) là khoảng 0.637 lần điện áp đỉnh AC đầu vào (Vdc = 0.637 Vmax). Tuy nhiên, trong thực tế, cần trừ đi sụt áp qua hai diode đang dẫn (khoảng 1.4V), nên Vdc_thực tế ≈ 0.637 (Vmax – 1.4V). -
Điện áp đỉnh AC (Vmax) là gì và làm thế nào để tìm nó từ điện áp RMS?
Điện áp đỉnh (Vmax) là giá trị cao nhất của một dạng sóng xoay chiều. Nếu bạn biết điện áp RMS (Root Mean Square), ví dụ như 220V RMS từ ổ cắm điện, bạn có thể tính Vmax bằng công thức Vmax = Vrms √2 (khoảng Vrms 1.414). -
Tại sao cần có tụ điện lọc nhiễu sau cầu diode?
Sau khi chỉnh lưu bằng cầu diode, điện áp DC đầu ra vẫn là dạng xung (có gợn sóng). Tụ điện lọc nhiễu được mắc song song với tải để san phẳng các xung này, giảm gợn sóng và tạo ra một điện áp DC ổn định, mượt mà hơn, cần thiết cho hoạt động của các thiết bị điện tử. -
Sụt áp diode là gì và nó ảnh hưởng thế nào đến điện áp đầu ra?
Sụt áp diode là lượng điện áp bị “mất đi” khi dòng điện chạy qua diode phân cực thuận. Đối với diode silicon, mức sụt áp này thường là khoảng 0.7V. Trong cầu diode, có hai diode dẫn nối tiếp ở mỗi nửa chu kỳ, nên tổng sụt áp là 1.4V, làm giảm điện áp đầu ra thực tế so với giá trị lý tưởng. -
Tần số gợn sóng của bộ chỉnh lưu cầu là bao nhiêu?
Tần số gợn sóng của bộ chỉnh lưu cầu toàn sóng gấp đôi tần số của nguồn điện xoay chiều đầu vào. Ví dụ, nếu nguồn AC là 50Hz, tần số gợn sóng sẽ là 100Hz. Điều này giúp việc lọc nhiễu bằng tụ điện trở nên hiệu quả hơn. -
Làm thế nào để chọn tụ điện lọc nhiễu phù hợp cho mạch chỉnh lưu?
Bạn cần xem xét hai thông số chính: điện áp làm việc (working voltage) của tụ phải cao hơn điện áp đỉnh đầu ra của chỉnh lưu (Vmax – 1.4V) và giá trị điện dung (Farad) để quyết định mức độ giảm gợn sóng. Giá trị điện dung càng lớn, gợn sóng càng nhỏ. -
Có các loại cầu diode nào khác ngoài cầu diode 4 chân?
Ngoài cầu diode thông thường với 4 diode rời, còn có các module cầu diode tích hợp sẵn trong một vỏ duy nhất với 4 chân. Ngoài ra, có các bộ chỉnh lưu cầu 3 pha phức tạp hơn, sử dụng 6 diode cho các ứng dụng công suất lớn trong công nghiệp. -
Cầu diode có bị nóng khi hoạt động không?
Có, do sụt áp trên các diode, một phần năng lượng điện được chuyển thành nhiệt. Khi dòng điện qua cầu diode càng lớn, nhiệt lượng sinh ra càng nhiều. Do đó, các cầu diode công suất lớn thường cần bộ tản nhiệt. -
Làm thế nào để kiểm tra một cầu diode có hoạt động tốt không?
Bạn có thể dùng đồng hồ vạn năng ở chế độ kiểm tra diode. Đo từng cặp diode theo các hướng khác nhau để kiểm tra xem chúng có dẫn điện một chiều và có sụt áp khoảng 0.5V – 0.7V khi phân cực thuận không. Nếu có diode bị hở hoặc chập, cầu diode có thể bị hỏng.
