Việc lựa chọn aptomat phù hợp cho hệ thống điện gia đình hoặc công nghiệp là yếu tố then chốt để đảm bảo an toàn và hiệu quả. Một sai lầm nhỏ trong quá trình tính toán và chọn aptomat có thể dẫn đến nhiều rủi ro nghiêm trọng như chập cháy, hư hỏng thiết bị hoặc thậm chí nguy hiểm đến tính mạng. Bài viết này sẽ cung cấp cho bạn những kiến thức chi tiết về công thức tính chọn aptomat 1 pha cùng các yếu tố cần lưu ý để đưa ra quyết định chính xác nhất.
Nền Tảng Tính Toán Cường Độ Dòng Điện (I)
Để chọn aptomat đúng cách, việc đầu tiên và quan trọng nhất là phải nắm vững các công thức tính cường độ dòng điện (I) mà các thiết bị điện sẽ tiêu thụ. Cường độ dòng điện là đại lượng quyết định trực tiếp đến dòng định mức của aptomat, đảm bảo thiết bị bảo vệ hoạt động hiệu quả khi có sự cố. Hiểu rõ công thức này giúp bạn dự đoán chính xác tải trọng của mạch điện.
Công thức cơ bản để tính toán cường độ dòng điện cho thiết bị điện, kể cả trong trường hợp điện áp tăng cao đột ngột, được biểu thị như sau:
- *Đối với hệ thống điện 1 pha (220V): I = P / (U cosφ)**
- Đối với hệ thống điện 3 pha (380V): I = P / (√3 U cosφ)
Trong đó:
- I: Cường độ dòng điện (đơn vị Ampe – A). Đây là giá trị dòng điện chạy qua thiết bị.
- P: Công suất tiêu thụ của thiết bị (đơn vị Watt – W). Thông số này thường được ghi trên nhãn của thiết bị điện.
- U: Điện áp sử dụng (đơn vị Volt – V). Đối với gia đình ở Việt Nam thường là 220V (1 pha) hoặc 380V (3 pha).
- cosφ: Hệ số công suất. Đây là một đại lượng không thứ nguyên, thường có giá trị từ 0.8 đến 1.0. Đối với hầu hết các thiết bị dân dụng, bạn có thể lấy giá trị trung bình là 0.8 hoặc 0.85 để tính toán an toàn. Hệ số công suất thấp có nghĩa là công suất thực tế hữu ích ít hơn công suất biểu kiến, dẫn đến dòng điện cao hơn.
Vai Trò Quan Trọng Của Hệ Số Công Suất (Cosφ)
Hệ số công suất (cosφ) đóng vai trò then chốt trong việc tính toán tải thực tế của hệ thống điện. Đây là tỷ lệ giữa công suất thực (P) và công suất biểu kiến (S) trong mạch điện xoay chiều. Một cosφ thấp cho thấy hiệu suất sử dụng điện năng chưa tối ưu, dẫn đến dòng điện lớn hơn mức cần thiết cho cùng một công suất thực, gây tổn thất trên đường dây và thiết bị.
Giá trị cosφ = 0.8 thường được sử dụng làm ước tính an toàn cho các thiết bị dân dụng và công nghiệp phổ biến, đặc biệt là các thiết bị có động cơ như máy lạnh, tủ lạnh, máy bơm. Đối với các tải thuần trở như bóng đèn sợi đốt, bếp điện, cosφ có thể gần bằng 1. Việc ước tính cosφ chính xác sẽ giúp bạn lựa chọn aptomat có dòng định mức phù hợp, tránh lãng phí hoặc quá tải.
Công thức tính dòng điện aptomat
Lưu ý quan trọng khi chọn aptomat là dòng định mức (In) của aptomat nên cao hơn tổng cường độ dòng điện tính toán (Ib) khoảng 30% đến 50%. Điều này nhằm dự phòng cho các trường hợp dòng khởi động của thiết bị (nhất là động cơ) hoặc khi có thêm phụ tải mới, giúp aptomat không bị nhảy ngắt đột ngột và duy trì tuổi thọ. Tuyệt đối không chọn aptomat có dòng định mức thấp hơn hoặc bằng công suất tính toán, vì điều này có thể làm hư hỏng aptomat hoặc khiến nó hoạt động kém hiệu quả.
Bảng Mẫu Hướng Dẫn Công Thức Tính Chọn Aptomat 1 Pha Cụ Thể
Việc áp dụng công thức tính chọn aptomat 1 pha vào thực tế đôi khi cần đến các ví dụ cụ thể để hình dung rõ hơn. Dưới đây là bảng mẫu và các ví dụ chi tiết cho từng thiết bị cũng như từng khu vực trong gia đình, giúp bạn dễ dàng xác định aptomat phù hợp. Các ví dụ này minh họa cách chuyển đổi công suất của thiết bị thành dòng điện và từ đó chọn aptomat với dòng định mức thích hợp.
Ví Dụ Chi Tiết Cho Từng Thiết Bị Điện 1 Pha
Hệ thống điện 1 pha là phổ biến nhất trong các hộ gia đình ở Việt Nam, với điện áp tiêu chuẩn là 220V. Để đảm bảo an toàn, mỗi thiết bị hoặc nhóm thiết bị nên được bảo vệ bởi một aptomat phù hợp. Việc tính toán và lựa chọn chính xác sẽ ngăn ngừa tình trạng quá tải cục bộ, giảm thiểu nguy cơ chập cháy.
Ví dụ 1: Máy dập công suất lớn
Một máy dập có công suất 11,000W, sử dụng điện áp 1 pha – 220V.
Áp dụng công thức: I = P / (U cosφ) = 11000W / (220V 0.8) = 62.5A.
Để đảm bảo an toàn và tính đến dòng khởi động, nên chọn aptomat có dòng định mức cao hơn 30-50%.
62.5A * 1.3 = 81.25A. Chọn aptomat MCB 125A là phù hợp.
Ví dụ 2: Điều hòa không khí 18,000 BTU
Một điều hòa 18,000 BTU có công suất điện khoảng 5,274W, sử dụng điện áp 1 pha – 220V.
Áp dụng công thức: I = P / (U cosφ) = 5274W / (220V 0.8) = 29.96A (khoảng 30A).
Với dòng điện thực tế là 30A, việc chọn aptomat cần có dòng định mức cao hơn.
30A * 1.3 = 39A. Lựa chọn aptomat RCBO (có thêm tính năng chống giật) 50A là hợp lý, cung cấp bảo vệ kép.

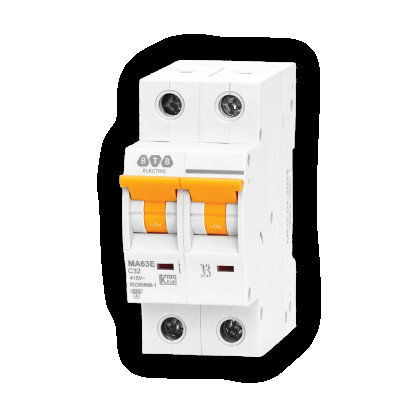

Sơ đồ lắp đặt aptomat
Ví dụ 3: Bếp từ đơn 2,200W
Một bếp từ đơn có công suất 2,200W, sử dụng điện áp 1 pha 220V.
Áp dụng công thức: I = P / (U cosφ) = 2200W / (220V 0.8) = 12.5A.
Tương tự, tính toán dòng định mức cao hơn 30-50% cho aptomat.
12.5A * 1.3 = 16.25A. Chọn aptomat MCB 32A sẽ đảm bảo an toàn và đủ khả năng chịu tải.
Ví Dụ Cho Các Thiết Bị Sử Dụng Điện 3 Pha
Trong các hệ thống công nghiệp hoặc khu vực thương mại lớn, điện 3 pha là lựa chọn phổ biến do khả năng truyền tải công suất lớn hiệu quả hơn. Aptomat 3 pha (thường là MCCB) được sử dụng để bảo vệ các thiết bị công suất cao, yêu cầu độ ổn định và an toàn vượt trội.
Ví dụ 4: Thang máy công nghiệp 10,000W
Thang máy công nghiệp có công suất 10,000W, sử dụng điện 3 pha 380V.
Áp dụng công thức: I = P / (√3 U cosφ) = 10000W / (1.732 380V 0.8) = 18.98A.
Dòng định mức aptomat cần chọn cao hơn 30-50%.
18.98A * 1.3 = 24.67A. Chọn aptomat MCCB 40A là lựa chọn phù hợp.
Thang máy công nghiệp
Ví dụ 5: Trạm trộn bê tông 60,000W
Trạm trộn bê tông công suất 60,000W, sử dụng điện 3 pha 380V.
Áp dụng công thức: I = P / (√3 U cosφ) = 60000W / (1.732 380V 0.8) = 113.88A.
Với hệ số an toàn 1.3, dòng định mức aptomat tối thiểu là 113.88A * 1.3 = 148.04A.
Việc chọn aptomat MCCB 250A sẽ đảm bảo khả năng chịu tải và an toàn cho hệ thống.
Ví dụ 6: Máy uốn sắt công suất 4,000W
Máy uốn sắt công suất 4,000W, sử dụng điện 3 pha 380V.
Áp dụng công thức: I = P / (√3 U cosφ) = 4000W / (1.732 380V 0.8) = 7.59A.
Dòng định mức aptomat cần chọn cao hơn 30-50%.
7.59A * 1.3 = 9.87A. Chọn aptomat MCB 16A là hợp lý cho thiết bị này.
Ngoài ra, tùy theo nhu cầu sử dụng, đặc biệt là cần bảo vệ chống giật, bạn có thể thay thế MCB và MCCB bằng các dòng CB đa dụng như RCBO (chống quá tải, ngắn mạch, chống giật) hoặc ELCB (chống giật). Việc lắp bổ sung RCCB (chỉ chống dòng rò) cho từng nhánh cũng là một giải pháp tăng cường an toàn hiệu quả.
Ví Dụ Tính Chọn Aptomat 1 Pha Cho Từng Khu Vực Trong Nhà
Đối với hệ thống điện dân dụng, việc chia nhỏ các mạch điện theo từng phòng hoặc khu vực sử dụng là rất quan trọng để tối ưu hóa sự bảo vệ và dễ dàng khoanh vùng sự cố. Cách tiếp cận này giúp giảm thiểu sự gián đoạn cho toàn bộ ngôi nhà khi một khu vực cụ thể gặp vấn đề về điện. Dưới đây là ví dụ về cách tính toán và chọn aptomat cho tầng 2 của một ngôi nhà, bao gồm hai phòng ngủ và hai phòng vệ sinh.
Tổng nguồn điện cho tầng 2 = 8.89kW, điện áp 1 pha – 220V
- Tính toán dòng điện tổng: I = P / (U cosφ) = 8890W / (220V 0.8) = 50.51A.
- Với hệ số an toàn 1.3, dòng định mức aptomat tối thiểu là 50.51A * 1.3 = 65.66A.
- Chọn aptomat MCB 63A 2P hoặc RCBO 63A 1P+N cho hệ thống điện tổng tầng 2 là phù hợp, đảm bảo an toàn cho toàn bộ khu vực này.
Bảng tính công suất tiêu thụ điện cho từng phòng
Nguồn điện cho phòng ngủ 1 + vệ sinh 1 = 5.37kW, điện áp 1 pha – 220V
- Tính toán dòng điện: I = P / (U cosφ) = 5370W / (220V 0.8) = 30.51A.
- Dòng định mức aptomat cần chọn cao hơn 30-50%.
- 30.51A * 1.3 = 39.66A. Chọn aptomat MCB 40A cho hệ thống điện phòng ngủ 1 sẽ cung cấp đủ khả năng bảo vệ.
Nguồn điện cho phòng ngủ 2 + vệ sinh 2 = 3.52kW, điện áp 1 pha – 220V
- Tính toán dòng điện: I = P / (U cosφ) = 3520W / (220V 0.8) = 20A.
- Dòng định mức aptomat cần chọn cao hơn 30-50%.
- 20A * 1.3 = 26A. Chọn aptomat MCB 25A là một lựa chọn hợp lý để bảo vệ mạch điện cho khu vực này.
Trường hợp toàn bộ nhà, nên chọn aptomat 2P chia nhánh cho các tầng để dễ dàng quản lý và ngắt điện khi cần thiết mà không ảnh hưởng đến các khu vực khác. Điều này cũng giúp việc bảo trì và sửa chữa trở nên thuận tiện hơn.
Chọn Aptomat Phù Hợp Theo Tiết Diện Dây Dẫn Điện
Sau khi đã nắm vững công thức tính chọn aptomat 1 pha theo công suất, bước tiếp theo là đảm bảo aptomat được lựa chọn phải tương thích với tiết diện dây dẫn của hệ thống điện. Mối quan hệ giữa aptomat và dây dẫn là cực kỳ quan trọng để ngăn chặn quá tải, chập cháy và đảm bảo an toàn toàn diện cho người sử dụng và tài sản. Một aptomat quá lớn so với dây dẫn có thể không ngắt kịp thời khi dây bị quá tải, dẫn đến cháy dây.
Công thức vàng để lựa chọn aptomat phù hợp với dây dẫn điện là Ib < In < Iz, trong đó:
- Ib (Current-Breaker): Tổng cường độ dòng điện làm việc thực tế của tải mà aptomat phải bảo vệ. Đây là giá trị dòng điện đã được tính toán từ công suất thiết bị.
- In (Nominal Current): Dòng điện định mức của aptomat. Đây là giá trị mà aptomat được thiết kế để chịu đựng liên tục.
- Iz (Maximum Admissible Current): Ngưỡng dòng chịu tải tối đa cho phép của dây dẫn. Giá trị này phụ thuộc vào tiết diện và loại vật liệu của dây.
Ngoài ra, có công thức tính toán gần đúng cho tiết diện dây dẫn dựa theo cường độ dòng điện là S = I / J. Trong đó:
- S: Tiết diện dây dẫn (đơn vị mm2).
- I: Cường độ dòng điện (đơn vị Ampe – A).
- J: Mật độ dòng điện cho phép (đơn vị A/mm2). Giá trị J này thay đổi tùy thuộc vào loại dây (đồng, nhôm), loại vỏ cách điện, và cách lắp đặt (đi trong ống, đi nổi, chôn tường). Đối với dây đồng có vỏ cách điện PVC, J thường dao động từ 4 đến 8 A/mm2.
Hướng Dẫn Lựa Chọn Dây Dẫn Và Aptomat Phù Hợp
Việc lựa chọn dây dẫn và aptomat phải đi đôi với nhau để tạo thành một hệ thống bảo vệ hoàn chỉnh. Dưới đây là hướng dẫn cụ thể dựa trên tiết diện dây dẫn phổ biến trong các hệ thống điện dân dụng:
- Với dây dẫn tiết diện 1.5mm2: Thường dùng cho các mạch chiếu sáng (đèn tuýp LED, đèn downlight), ổ cắm cơ bản cho các thiết bị công suất thấp (quạt điện nhỏ, sạc điện thoại). Công suất tối đa dưới 2300W. Lựa chọn aptomat 10A là phù hợp nhất.
- Với dây dẫn tiết diện 2.5mm2: Dùng để cấp nguồn cho ổ cắm sinh hoạt, các thiết bị điện gia dụng có công suất trung bình như tivi, máy tính, nồi cơm điện. Công suất tối đa dưới 3600W. Lựa chọn aptomat 16A sẽ đảm bảo an toàn.
- Với dây dẫn tiết diện 4mm2: Dùng cho các thiết bị điện công suất khá như điều hòa không khí dưới 12000 BTU, máy giặt. Công suất tối đa dưới 5700W. Aptomat loại 25A là lựa chọn thích hợp.
- Với dây dẫn tiết diện 6mm2: Thích hợp cho các thiết bị công suất cao hơn như bình nóng lạnh, điều hòa trên 18000 BTU. Công suất tối đa dưới 7300W. Nên chọn aptomat tự động loại 32A.
- Với dây dẫn tiết diện 10mm2 – 16mm2: Dùng cho đường dây chính từ aptomat tổng đến các nhánh phụ hoặc thiết bị công suất rất cao (bếp từ đôi, lò nướng công suất lớn). Công suất tối đa từ 6kW đến 12kW. Lựa chọn CB tương ứng 40A hoặc 63A tùy theo tải thực tế.
- Với dây dẫn tiết diện 25mm2 trở lên: Thường dùng làm dây dẫn điện chính từ nguồn điện tổng (công tơ điện) đến tủ điện chính của ngôi nhà hoặc khu vực có tải rất lớn. Công suất tối đa có thể lên đến 60kW. Lựa chọn CB loại 63A, 80A hoặc cao hơn tùy theo tính toán tổng tải.

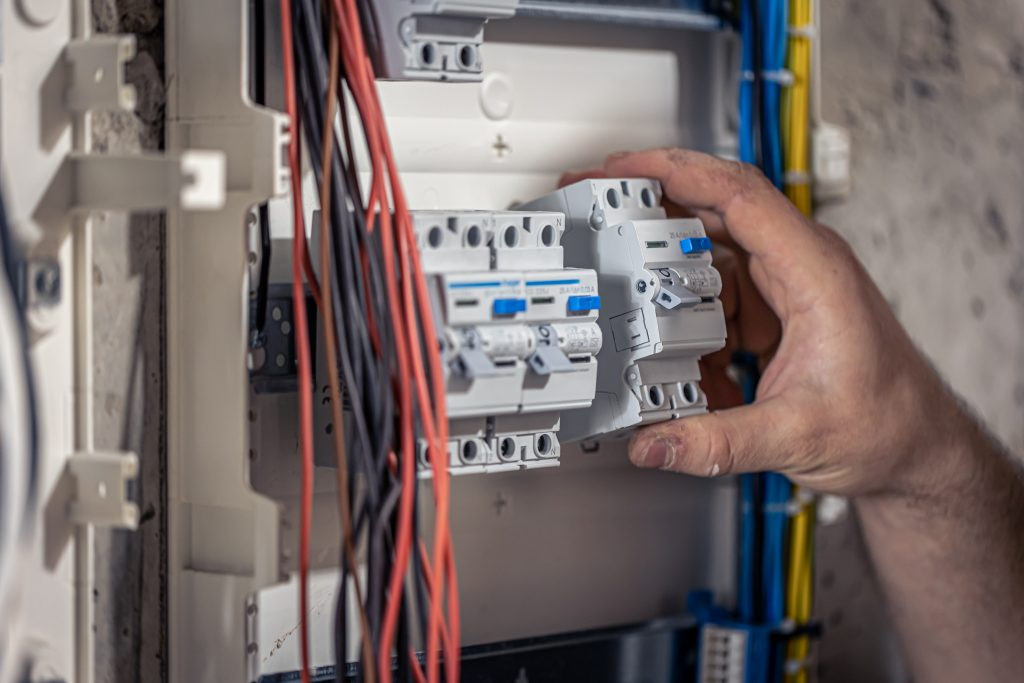

Sơ đồ đấu nối aptomat
Lưu ý rằng các tư vấn trên là dành cho hệ thống điện dân dụng 220V. Đối với hệ thống điện công nghiệp 380V (3 pha), cường độ dòng điện trong mỗi pha aptomat sẽ có sự khác biệt do đặc tính của tải 3 pha, và cần tính toán kỹ lưỡng hơn. Mật độ dòng điện cho phép (J) cũng có thể thay đổi tùy thuộc vào môi trường lắp đặt và các tiêu chuẩn kỹ thuật cụ thể.
Những Lưu Ý Quan Trọng Khi Lựa Chọn Aptomat An Toàn
Việc lựa chọn aptomat không chỉ dừng lại ở việc áp dụng công thức tính chọn aptomat 1 pha hay 3 pha. Có nhiều yếu tố khác cần được xem xét để đảm bảo an toàn tối đa cho hệ thống điện và người sử dụng. Kích thước, chất lượng, thông số kỹ thuật và loại aptomat đều đóng vai trò quan trọng trong việc quyết định hiệu quả bảo vệ.
Lưu Ý Khi Chọn Aptomat Tự Động (CB)
Trước khi quyết định chọn một aptomat tự động (CB – Circuit Breaker), bạn cần tính toán một cách chính xác và đầy đủ tổng công suất của tất cả các thiết bị trong hệ thống điện. Điều này bao gồm cả việc dự phòng cho trường hợp phụ tải khi các thiết bị có động cơ (như tủ lạnh, máy giặt, điều hòa) khởi động, vì dòng khởi động có thể cao hơn dòng định mức từ 3 đến 10 lần. Dòng định mức (Ampe) của CB nên cao hơn kết quả tính toán khoảng 30% đến 50% để tránh việc CB bị nhảy ngắt đột ngột khi dòng điện tăng cao tức thời.
Nên ưu tiên lựa chọn các loại CB có chức năng chống dòng rò (RCBO, ELCB) để tăng cường độ an toàn cho hệ thống điện và đặc biệt là người sử dụng. Các loại này sẽ tự động ngắt mạch khi phát hiện có dòng điện rò rỉ, ngăn ngừa nguy cơ điện giật. Đối với các hộ gia đình hoặc nhà xưởng sử dụng điện 3 pha, khi lắp đặt CB 4 cực, tuyệt đối không được cấp dây nóng thứ 2 vào cực N (dây nguội) để phân cho nhánh phụ tải. Trong trường hợp này, nếu xảy ra chập điện ở nhánh N, CB sẽ không hoạt động hiệu quả vì dây nguội đã bị vô hiệu hóa, rất dễ gây ra hỏa hoạn do cháy dây dẫn.

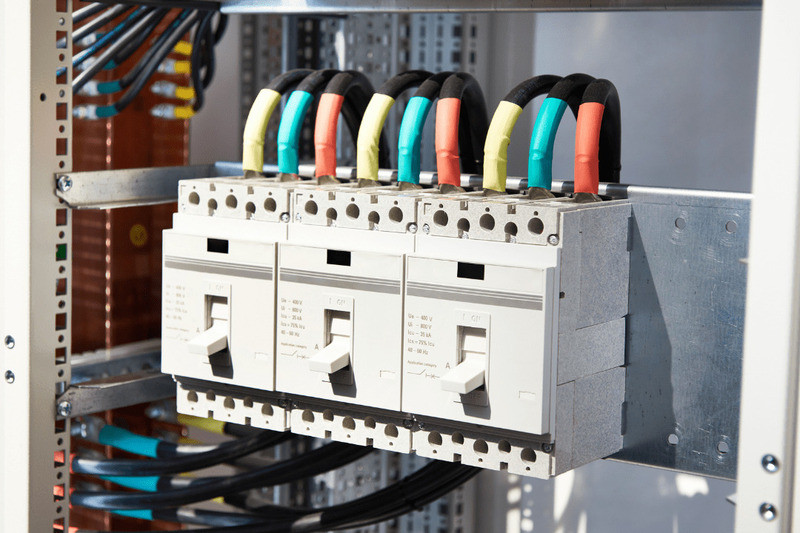

Aptomat công nghiệp
Lưu Ý Khi Chọn Aptomat Hạ Thế
Đối với aptomat hạ thế, quy tắc Ib < In < Iz vẫn là nguyên tắc cơ bản và quan trọng nhất. Dòng điện định mức (In) của aptomat thường được chọn lớn hơn khoảng 30% đến 50% so với dòng làm việc lớn nhất (Ib) của các thiết bị. Lý do là khi điện trở lại sau mất điện, tất cả các thiết bị điện thường có xu hướng khởi động cùng lúc. Đặc biệt, các thiết bị có công suất lớn như máy điều hòa, tủ lạnh, máy giặt có thể tạo ra dòng khởi động tăng vọt gấp nhiều lần so với dòng hoạt động ổn định, gây áp lực lớn lên aptomat.
Để hạn chế ảnh hưởng đến aptomat trong những trường hợp này, khi mất điện, bạn nên tắt tất cả các thiết bị điện có công suất lớn. Sau khi có điện trở lại, hãy bật từng thiết bị một cách tuần tự nếu cần thiết, giúp giảm thiểu dòng khởi động tổng và bảo vệ aptomat hiệu quả.
Khi lựa chọn aptomat hạ thế, cần chú ý đến chất lượng các chi tiết cơ khí như lưỡi dao và ngàm tiếp xúc. Chúng phải chắc chắn, đúng vị trí để đảm bảo khả năng dẫn điện tốt. Các ốc siết dây cần chặt khít, đảm bảo các cực đấu dây, chỗ tiếp xúc giữa ngàm và lưỡi dao, cũng như trục quay của tay gạt đều tiếp xúc tốt nhất. Về vật liệu cấu thành, bạn có thể chọn aptomat làm từ nhựa hoặc sứ tùy theo nhu cầu. Nhựa có ưu điểm nhẹ và cách điện tốt nhưng dễ hư hại ở nhiệt độ cao. Ngược lại, sứ chịu nhiệt tốt nhưng lại dễ sứt mẻ nếu bị va đập.

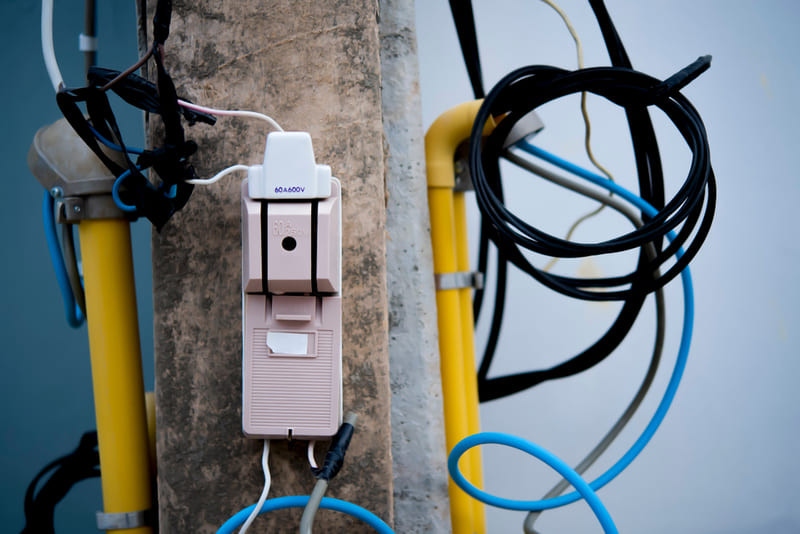

Hình ảnh cầu dao
Lưu Ý Khi Chọn Aptomat Đảo Chiều
Aptomat đảo chiều, hay còn gọi là cầu dao đảo chiều, có vẻ ngoài khá giống cầu dao thông thường nhưng được trang bị ba tiếp điểm. Mỗi lần kéo tay gạt đến một tiếp điểm là một lần chuyển đổi nguồn điện, cho phép người dùng linh hoạt lựa chọn giữa hai nguồn điện khác nhau (ví dụ: điện lưới quốc gia và máy phát điện dự phòng). Aptomat đảo chiều không chỉ có chức năng chuyển đổi mà còn bảo vệ máy phát điện và cách ly an toàn khỏi nguồn điện lưới.
Khi vận hành aptomat đảo chiều, bạn cần tuân thủ các bước sau để đảm bảo an toàn:
- Bước 1: Khi mất điện lưới, hãy tắt tất cả công tắc của các thiết bị điện đang hoạt động. Chuyển cầu dao đảo chiều về vị trí giữa (OFF) để ngắt hoàn toàn phụ tải và thiết bị khỏi cả nguồn điện lưới quốc gia lẫn máy phát điện.
- Bước 2: Khởi động máy phát điện. Kiểm tra đồng hồ đo điện áp để đảm bảo máy phát điện hoạt động ổn định, thường là khoảng 200V trở lên khi chạy không tải.
- Bước 3: Chuyển cầu dao đảo chiều để kết nối hệ thống điện với nguồn điện từ máy phát. Để đảm bảo an toàn và tránh dòng khởi động quá lớn, bạn nên bật từng thiết bị điện một cách tuần tự thay vì bật tất cả cùng lúc.
- Bước 4: Khi điện lưới quốc gia được phục hồi, hãy lặp lại các bước trên. Đầu tiên, tắt các thiết bị điện, chuyển cầu dao về vị trí giữa, sau đó chuyển cầu dao đảo chiều để kết nối lại với nguồn điện lưới.

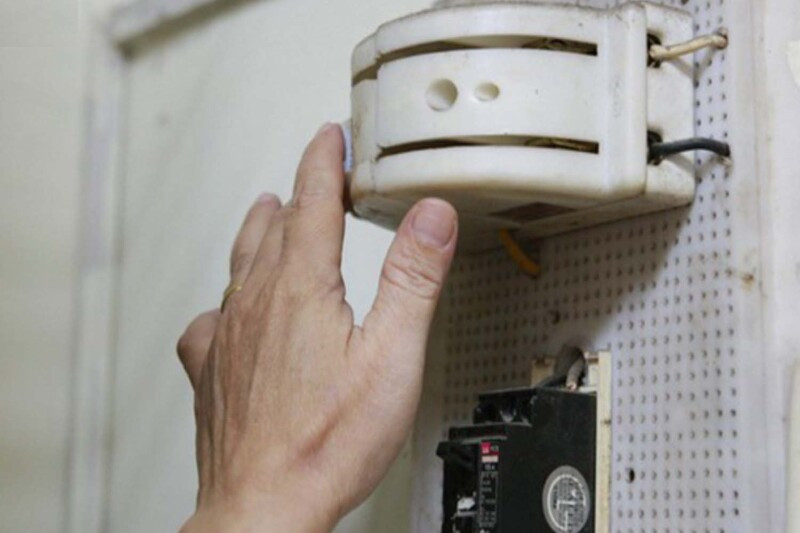

Hình ảnh cầu dao đảo chiều
Các Yếu Tố Ảnh Hưởng Đến Quyết Định Chọn Aptomat
Việc lựa chọn aptomat không chỉ dựa vào công thức tính chọn aptomat 1 pha mà còn bị chi phối bởi nhiều yếu tố khác như môi trường lắp đặt, loại tải, tiêu chuẩn an toàn và ngân sách. Một quyết định lựa chọn đúng đắn sẽ mang lại hiệu quả bảo vệ cao nhất.
Môi Trường Lắp Đặt Và Loại Tải
Môi trường lắp đặt có ảnh hưởng đáng kể đến hiệu suất và tuổi thọ của aptomat. Trong môi trường ẩm ướt, nhiều bụi bẩn hoặc có hóa chất ăn mòn, aptomat cần có chỉ số bảo vệ IP cao (ví dụ IP65) để chống nước và bụi hiệu quả. Nhiệt độ môi trường cũng là một yếu tố quan trọng; aptomat hoạt động trong môi trường quá nóng có thể giảm khả năng chịu tải định mức.
Loại tải mà aptomat bảo vệ cũng quyết định loại aptomat cần dùng. Tải thuần trở (đèn sợi đốt, bếp điện) có dòng điện ổn định hơn so với tải cảm (động cơ, máy bơm) có dòng khởi động cao. Đối với các tải đặc biệt nhạy cảm hoặc cần độ chính xác cao, aptomat có đường đặc tuyến C, D hoặc K (tùy thuộc vào dòng cắt) sẽ được ưu tiên.
Tiêu Chuẩn An Toàn Và Chứng Nhận
Các aptomat được sản xuất và phân phối phải tuân thủ các tiêu chuẩn an toàn quốc tế và quốc gia. Các tiêu chuẩn phổ biến bao gồm IEC (Ủy ban Kỹ thuật Điện Quốc tế) và các tiêu chuẩn tương đương của Việt Nam (TCVN). Các sản phẩm có chứng nhận từ các tổ chức uy tín (như KEMA-KEUR ở Châu Âu) đảm bảo chất lượng, độ tin cậy và khả năng bảo vệ đúng như cam kết của nhà sản xuất. Việc sử dụng aptomat không đạt chuẩn có thể dẫn đến hậu quả nghiêm trọng khi xảy ra sự cố.
Ngân Sách Và Thương Hiệu
Ngân sách luôn là một yếu tố cần cân nhắc khi mua sắm bất kỳ thiết bị nào, bao gồm aptomat. Tuy nhiên, không nên vì tiết kiệm chi phí mà lựa chọn các sản phẩm kém chất lượng, không rõ nguồn gốc. Aptomat là thiết bị bảo vệ an toàn quan trọng, việc đầu tư vào sản phẩm chất lượng cao từ các thương hiệu uy tín sẽ mang lại sự an tâm và bảo vệ lâu dài. Các thương hiệu nổi tiếng thường có kinh nghiệm sản xuất lâu năm, áp dụng công nghệ tiên tiến và có chế độ bảo hành tốt.
Các Loại Aptomat Phổ Biến Hiện Nay
Để có cái nhìn tổng quan hơn về việc áp dụng công thức tính chọn aptomat 1 pha hoặc 3 pha, việc hiểu rõ các loại aptomat phổ biến trên thị trường là điều cần thiết. Mỗi loại có đặc điểm và chức năng bảo vệ riêng, phù hợp với các mục đích sử dụng khác nhau.
MCB (Miniature Circuit Breaker)
MCB là loại aptomat thu nhỏ, được sử dụng rộng rãi trong các hệ thống điện dân dụng và công nghiệp nhẹ. Chức năng chính của MCB là bảo vệ quá tải và ngắn mạch cho các mạch điện có dòng điện định mức thấp và trung bình (thường dưới 125A). MCB có khả năng cắt dòng điện nhanh chóng khi phát hiện dòng điện vượt quá giới hạn cho phép, bảo vệ dây dẫn và thiết bị khỏi hư hỏng. Chúng có thể là aptomat 1 cực, 2 cực, 3 cực hoặc 4 cực, tùy thuộc vào số pha của mạch điện.
MCCB (Moulded Case Circuit Breaker)
MCCB là loại aptomat khối, có kích thước lớn hơn và khả năng chịu dòng định mức cao hơn MCB (thường từ 100A đến vài nghìn Ampe). MCCB được thiết kế để bảo vệ các hệ thống điện công nghiệp, các mạch động lực hoặc nguồn tổng của các tòa nhà lớn. Ngoài chức năng bảo vệ quá tải và ngắn mạch, một số MCCB còn có thể điều chỉnh được dòng cắt và thời gian cắt, mang lại sự linh hoạt cao hơn trong việc cài đặt bảo vệ. MCCB thường có 3 hoặc 4 cực cho hệ thống điện 3 pha.
RCBO (Residual Current Circuit Breaker with Overcurrent Protection)
RCBO là sự kết hợp của MCB và RCCB (Residual Current Circuit Breaker – aptomat chống dòng rò). Nó cung cấp bảo vệ toàn diện bao gồm chống quá tải, ngắn mạch và chống dòng rò (chống giật). RCBO là lựa chọn lý tưởng cho các mạch điện trong hộ gia đình, đặc biệt là các khu vực có nguy cơ tiếp xúc với nước như phòng tắm, nhà bếp, hoặc các ổ cắm ngoài trời. Chức năng chống giật của RCBO giúp bảo vệ tính mạng con người khỏi nguy cơ điện giật.
ELCB (Earth Leakage Circuit Breaker)
ELCB là aptomat chống dòng rò, có chức năng tương tự như RCCB nhưng có cơ chế hoạt động khác đôi chút. ELCB phát hiện dòng rò bằng cách so sánh dòng điện đi và về qua một điểm nối đất cụ thể. Khi có sự chênh lệch (dòng rò), ELCB sẽ ngắt mạch. ELCB thường được sử dụng trong các hệ thống cũ hơn, trong khi RCCB và RCBO hiện nay được ưu tiên hơn do khả năng phát hiện dòng rò trực tiếp trên mạch điện mà không cần điểm nối đất riêng.
Việc hiểu rõ các loại aptomat và chức năng của chúng sẽ giúp bạn đưa ra lựa chọn sáng suốt, kết hợp với công thức tính chọn aptomat 1 pha hay 3 pha để xây dựng một hệ thống điện an toàn và đáng tin cậy.
Câu Hỏi Thường Gặp Về Công Thức Tính Chọn Aptomat 1 Pha
Để củng cố thêm kiến thức và giải đáp các thắc mắc phổ biến liên quan đến việc lựa chọn aptomat, dưới đây là một số câu hỏi thường gặp:
1. Dòng định mức aptomat tổng trong nhà có được lớn hơn aptomat ngoài công tơ không?
Dòng định mức của aptomat tổng trong nhà không được vượt quá dòng định mức của aptomat được điện lực cấp ngoài công tơ. Aptomat tổng của điện lực là điểm bảo vệ chính của toàn bộ hệ thống điện của bạn. Nếu aptomat trong nhà có dòng định mức lớn hơn, khi xảy ra quá tải hoặc ngắn mạch, aptomat của điện lực sẽ nhảy trước, hoặc tệ hơn là aptomat trong nhà không kịp ngắt, gây hư hỏng nghiêm trọng hơn. Nếu bạn muốn nâng dòng định mức (ví dụ từ 40A lên 63A), bạn cần liên hệ trước với công ty điện lực khu vực để được tư vấn và thực hiện điều chỉnh theo quy định.
2. Khi nào cần dùng aptomat 1 pha, 2 pha, 3 pha?
- Aptomat 1 pha: Thường dùng cho các hệ thống điện dân dụng 220V, bảo vệ các thiết bị và mạch nhánh trong gia đình.
- Aptomat 2 pha: Ít phổ biến hơn, đôi khi được sử dụng cho các khu vực có dòng điện 1 pha yếu hoặc không ổn định (ví dụ vùng sâu vùng xa, cuối nguồn điện) để tăng khả năng chịu tải và ổn định điện áp hơn so với aptomat 1 pha truyền thống, hoặc trong một số ứng dụng đặc biệt trong ngành công nghiệp.
- Aptomat 3 pha: Thường dùng cho các hệ thống điện công nghiệp 380V, bảo vệ các động cơ lớn, máy móc công suất cao và nguồn điện tổng của các nhà máy, xí nghiệp.
3. Rủi ro khi sử dụng aptomat dưới công suất cần sử dụng?
Nếu aptomat có công suất (dòng định mức) thấp hơn tổng công suất và dòng khởi động của các thiết bị và phụ tải trong hệ thống điện, nó sẽ thường xuyên bị nhảy ngắt đột ngột. Điều này không chỉ gây phiền toái mà còn ảnh hưởng đến tuổi thọ của aptomat và các thiết bị điện. Nguy hiểm hơn, trong trường hợp dòng điện tăng vọt do ngắn mạch hoặc quá tải lớn, aptomat có thể không chịu được, dẫn đến chập cháy ngay lập tức, gây hỏa hoạn và hư hại nghiêm trọng. Do đó, việc áp dụng đúng công thức tính chọn aptomat 1 pha và có mức dự phòng là cực kỳ quan trọng.
4. Chọn aptomat công nghiệp khác gì so với trong gia đình?
Aptomat công nghiệp (thường là dòng MCCB 3 pha hoặc 4 pha) được thiết kế để chịu được cường độ dòng điện rất cao (từ vài chục đến hàng nghìn Ampe) và có khả năng cắt dòng ngắn mạch lớn. Chúng thường có cấu tạo chắc chắn hơn, khả năng điều chỉnh thông số linh hoạt và tuổi thọ cao hơn, phù hợp với môi trường khắc nghiệt và tải trọng lớn trong nhà máy, xí nghiệp. Aptomat gia đình chủ yếu dùng dòng MCB 1 pha hoặc 2 pha với cường độ dòng điện thấp và trung bình (dưới 100A), tập trung vào bảo vệ quá tải, ngắn mạch và đặc biệt là chống giật (RCBO).
5. Aptomat có cần được bảo dưỡng định kỳ không?
Có, aptomat cũng như các thiết bị điện khác cần được kiểm tra và bảo dưỡng định kỳ để đảm bảo hoạt động hiệu quả. Việc kiểm tra bao gồm các bước đơn giản như nhấn nút test (nếu có chức năng chống rò), kiểm tra các mối nối có bị lỏng hoặc oxy hóa không, và vệ sinh bụi bẩn. Đối với hệ thống điện công nghiệp hoặc các aptomat công suất lớn, việc kiểm tra định kỳ bởi kỹ thuật viên chuyên nghiệp là rất cần thiết để đảm bảo an toàn và phát hiện sớm các vấn đề tiềm ẩn.
Việc hiểu và áp dụng chính xác công thức tính chọn aptomat 1 pha cùng các lưu ý quan trọng sẽ giúp bạn xây dựng một hệ thống điện an toàn, ổn định và hiệu quả. An toàn điện là ưu tiên hàng đầu, và việc lựa chọn thiết bị bảo vệ đúng cách là nền tảng của mọi hệ thống điện đáng tin cậy. Nếu bạn còn bất kỳ thắc mắc nào, đừng ngần ngại tìm kiếm sự tư vấn từ các chuyên gia điện lực hoặc kỹ sư có kinh nghiệm để đảm bảo an toàn tuyệt đối cho ngôi nhà và tài sản của bạn. Gia Sư Thành Tâm luôn mong muốn mang đến những thông tin hữu ích nhất cho cộng đồng.
