Trong lĩnh vực trắc địa và xây dựng, việc xác định độ cao chính xác giữa các điểm là vô cùng quan trọng. Công thức tính cao độ khi sử dụng máy thủy bình không chỉ là nền tảng mà còn là chìa khóa để đảm bảo sự ổn định và an toàn cho mọi công trình. Bài viết này của Gia Sư Thành Tâm sẽ đi sâu vào các nguyên lý, công thức cơ bản và cách áp dụng thực tế để bạn có thể nắm vững kỹ thuật đo đạc thiết yếu này.
Hiểu rõ công thức tính cao độ cơ bản với máy thủy bình
Việc xác định độ chênh cao giữa hai điểm là một trong những nhiệm vụ cốt lõi của công tác đo đạc địa hình, đặc biệt là trong xây dựng. Máy thủy bình, với nguyên lý hoạt động đơn giản nhưng hiệu quả, đã trở thành công cụ không thể thiếu. Để thực hiện phép đo và tính toán này, người kỹ sư cần nắm vững công thức tính cao độ và hiểu rõ các yếu tố liên quan, từ đó đưa ra những con số chính xác nhất cho dự án của mình. Hiểu biết sâu sắc về công thức tính cao độ sẽ giúp bạn chủ động trong mọi tình huống.
Công thức cơ bản và ý nghĩa các đại lượng
Công thức tính cao độ cơ bản để xác định độ chênh cao (Δh) giữa hai điểm A và B, khi máy thủy bình được đặt giữa hai điểm này, được biểu diễn như sau:
Δh = a - b
Trong công thức này, mỗi đại lượng đều mang một ý nghĩa cụ thể:
alà số đọc trên mia thủy chuẩn đặt tại điểm gốc A (điểm đã biết cao độ hoặc điểm mốc tham chiếu). Đây là giá trị thể hiện khoảng cách từ tia ngắm của máy thủy bình đến chân mia tại điểm A.blà số đọc trên mia thủy chuẩn đặt tại điểm cần xác định cao độ B. Tương tự, đây là khoảng cách từ tia ngắm của máy đến chân mia tại điểm B.Δh(delta h) chính là độ chênh cao giữa điểm A và điểm B. Nếu Δh mang giá trị dương, điểm A cao hơn điểm B. Ngược lại, nếu Δh mang giá trị âm, điểm B cao hơn điểm A.
Từ độ chênh cao này, chúng ta có thể dễ dàng tính toán cao độ của điểm B (Hb) nếu biết cao độ của điểm A (Ha) theo công thức: Hb = Ha + Δh. Đây là cách tính chênh cao chuẩn mực, giúp chuyển đổi từ số đọc trên mia thành giá trị cao độ thực tế trên mặt đất.
Nguyên lý hoạt động của máy thủy bình trong đo cao độ
Máy thủy bình hoạt động dựa trên nguyên lý đo cao hình học, tức là sử dụng tia ngắm ngang để thiết lập một mặt phẳng tham chiếu. Khi máy đã được cân bằng chính xác, tia ngắm qua ống kính sẽ tạo thành một đường thẳng nằm ngang hoàn hảo. Bằng cách đọc các giá trị trên mia thủy chuẩn được dựng thẳng đứng tại các điểm cần đo, người dùng có thể xác định khoảng cách thẳng đứng từ mặt phẳng tia ngắm đến từng điểm đó.
Mặt phẳng tia ngắm này đóng vai trò như một “cao độ ảo” trung gian, giúp so sánh độ cao giữa các điểm mà không cần phải biết cao độ tuyệt đối của mặt phẳng đó. Chẳng hạn, nếu điểm A có số đọc trên mia là 1.0m và điểm B là 1.5m, điều này có nghĩa là điểm B thấp hơn điểm A 0.5m so với mặt phẳng tia ngắm. Sự chênh lệch này chính là cơ sở của công thức tính cao độ Δh = a - b. Độ chính xác của phép đo phụ thuộc rất lớn vào việc cân bằng máy thủy bình và việc đọc mia một cách cẩn thận, đặc biệt là trong các công trình đòi hỏi độ chính xác cao như xây dựng đường xá, san lấp mặt bằng hay thi công móng.
Ứng dụng công thức tính cao độ trong thực tiễn xây dựng
Công thức tính cao độ là công cụ không thể thiếu trong nhiều hạng mục của công trình xây dựng, từ giai đoạn khảo sát địa hình ban đầu cho đến khi hoàn thiện. Hiểu và áp dụng thành thạo các phép tính này giúp các kỹ sư và công nhân xây dựng đưa ra những quyết định chính xác, đảm bảo chất lượng và tiến độ dự án. Các ứng dụng thực tế minh họa rõ ràng tầm quan trọng của việc thành thạo phương pháp xác định cao độ này.
Ví dụ 1: Xác định cao độ san lấp mặt bằng hiệu quả
Giả sử bạn cần xác định cao độ hiện trạng của điểm B để san lấp đất, biết rằng cao độ mặt đất tự nhiên (điểm A) có cốt 0.000m (tức là Ha = 2.0 m so với một mốc chuẩn nào đó). Để thực hiện, bạn tiến hành theo các bước sau:
Bước 1: Đặt máy thủy bình tại vị trí hợp lý giữa điểm A và B, đảm bảo có thể quan sát rõ cả hai mia. Cân bằng máy thủy bình chính xác để tia ngắm nằm ngang tuyệt đối.
Bước 2: Ngắm máy về phía mia đặt tại điểm A (mốc gốc) và đọc chỉ số trên mia. Giả sử a = 0.7m.
Bước 3: Tiếp theo, ngắm máy về phía mia đặt tại điểm B (điểm cần san lấp) và đọc chỉ số trên mia. Giả sử b = 1.05m.
Áp dụng công thức tính cao độ cơ bản:
Δh = a – b = 0.7 – 1.05 = – 0.35m.
Đây là độ chênh cao giữa hai mia, cho thấy điểm B thấp hơn tia ngắm 0.35m so với điểm A.
Cao độ thực tế của điểm B (Hb) sẽ là:
Hb = Δh + Ha = -0.35 + 2.0 = 1.65m.
Để san lấp điểm B đạt cao độ bằng với cao độ mặt đất tự nhiên (2.0m), bạn cần đắp thêm đất một lượng là 2.0 - 1.65 = 0.35m. Điều này có nghĩa là cần nâng cao độ của điểm B lên thêm 0.35m. Việc này không chỉ giúp đảm bảo mặt bằng đồng đều mà còn chuẩn bị tốt cho các hạng mục thi công tiếp theo, tiết kiệm vật liệu và thời gian.
Hình ảnh minh họa xác định cao độ san lấp mặt bằng bằng máy thủy bình
Ví dụ 2: Tính toán cao độ cắt đầu cọc chính xác
Trong thi công móng cọc, việc cắt đầu cọc đúng cao độ thiết kế là cực kỳ quan trọng để đảm bảo kết cấu vững chắc. Giả sử bạn cần cắt đầu cọc tại điểm B xuống 0.4m so với cao độ mặt đất tự nhiên (cốt 0.0), biết rằng cao độ mặt đất tự nhiên của cọc B hiện tại là Ha = 1.5m. Cao độ cọc cần cắt là Hcắt cọc = Ha - 0.4m = 1.5 - 0.4 = 1.1m.
Các bước thực hiện để xác định độ cao chuẩn xác như sau:
Bước 1: Đặt máy thủy bình ở vị trí thuận lợi, sao cho có thể quan sát đồng thời điểm A (mốc gốc) và đầu cọc B. Cân bằng máy thủy bình một cách cẩn thận.
Bước 2: Ngắm máy về mia đặt tại điểm A (mốc gốc) và đọc chỉ số trên mia. Giả sử a = 1.2m.
Bước 3: Để tìm vị trí cắt cọc, ta cần xác định số đọc b trên mia tại đầu cọc B sao cho cao độ của điểm đó là 1.1m.
Từ công thức tính cao độ Hb = Ha + Δh và Δh = a - b, ta có Hb = Ha + a - b.
Suy ra b = Ha + a - Hb.
Thay các giá trị đã biết vào:
b = 1.5 + 1.2 - 1.1 = 1.6m.
Sau khi tính toán được b = 1.6m, bạn sẽ dịch chuyển mia lên xuống trên đầu cọc B cho đến khi chỉ số đọc trên mia hiển thị là 1.6m. Tại vị trí đó, đánh dấu và đó chính là cao độ cần cắt của đầu cọc. Việc áp dụng cách tính chênh cao này đảm bảo rằng tất cả các cọc đều được cắt đúng cao độ thiết kế, tránh sai sót trong quá trình thi công và các chi phí phát sinh không đáng có.

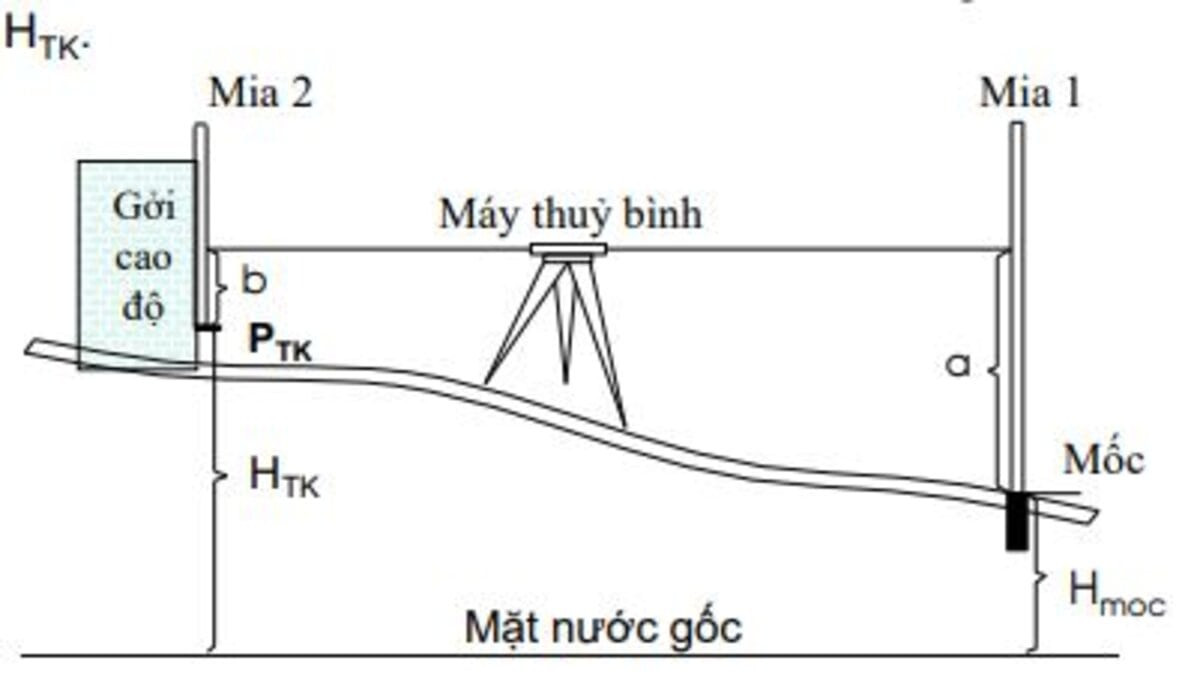

Kỹ thuật đo và tính toán cao độ cắt đầu cọc trong xây dựng
Yếu tố ảnh hưởng và mẹo tối ưu công tác đo cao độ
Để đảm bảo độ chính xác cao nhất khi áp dụng công thức tính cao độ và sử dụng máy thủy bình, người thực hiện cần nhận thức rõ các yếu tố có thể ảnh hưởng đến kết quả đo đạc. Từ đó, áp dụng các kỹ thuật và mẹo nhỏ để tối ưu hóa quy trình, giảm thiểu sai số và nâng cao hiệu suất công việc. Đây là những kiến thức quan trọng mà bất kỳ ai làm trong lĩnh vực trắc địa hay xây dựng đều cần nắm vững.
Các sai số thường gặp khi áp dụng công thức tính cao độ
Mặc dù công thức tính cao độ khá đơn giản, nhưng thực tế việc đo đạc có thể gặp phải nhiều loại sai số khác nhau, ảnh hưởng đến kết quả cuối cùng. Một trong những sai số phổ biến nhất là sai số do thiết bị chưa được cân chỉnh chuẩn xác, dẫn đến tia ngắm không thực sự nằm ngang. Điều này có thể gây ra sai lệch hệ thống trong mọi phép đọc. Sai số đọc mia là một vấn đề khác, phát sinh từ lỗi chủ quan của người đọc (như đọc nhầm số, góc nhìn chưa vuông góc) hoặc do mia bị nghiêng.
Ngoài ra, các yếu tố môi trường như nhiệt độ, áp suất không khí có thể ảnh hưởng đến sự khúc xạ của tia sáng, làm thay đổi đường truyền của tia ngắm. Với các khoảng cách đo lớn (trên 50 mét), ảnh hưởng của độ cong Trái Đất cũng cần được xem xét, mặc dù thường không đáng kể đối với các công trình nhỏ. Việc hiểu rõ các loại sai số này là bước đầu tiên để tìm ra cách tính chênh cao chính xác hơn, và khắc phục chúng trong quá trình làm việc, đảm bảo chất lượng công trình lên đến 99%.
Lời khuyên để đo đạc và tính toán cao độ đạt độ chính xác cao
Để đạt được độ chính xác tối ưu khi sử dụng máy thủy bình và áp dụng công thức tính cao độ, có một số lời khuyên thực tế cần được tuân thủ. Đầu tiên, luôn đảm bảo máy thủy bình được cân bằng hoàn hảo trước mỗi lần đo. Việc kiểm tra và hiệu chuẩn định kỳ thiết bị là cực kỳ quan trọng để phát hiện và điều chỉnh các sai số về thiết bị. Khi đọc mia, hãy luôn giữ mia thẳng đứng tuyệt đối, có thể sử dụng bọt thủy tròn hoặc cân bằng điện tử tích hợp trên mia.
Hơn nữa, nên thực hiện phép đo hai chiều (đi và về) để kiểm tra chéo kết quả và phát hiện sai số tức thời. Nếu có sự chênh lệch lớn, cần đo lại. Trong điều kiện địa hình phức tạp hoặc khoảng cách đo dài, việc chia nhỏ đoạn đo thành các đoạn ngắn hơn sẽ giúp giảm thiểu ảnh hưởng của độ cong Trái Đất và các yếu tố môi trường. Cuối cùng, việc ghi chép cẩn thận và kiểm tra lại các số liệu đã đọc là bước không thể bỏ qua để đảm bảo phương pháp xác định cao độ của bạn là đáng tin cậy.
Việc nắm vững công thức tính cao độ và kỹ năng sử dụng máy thủy bình không chỉ là yêu cầu cơ bản mà còn là yếu tố then chốt cho sự thành công của nhiều dự án xây dựng và trắc địa. Từ việc san lấp mặt bằng đến cắt đầu cọc, mỗi phép đo đều đòi hỏi sự tỉ mỉ và chính xác. Hy vọng rằng, qua bài viết chi tiết này, bạn đã có cái nhìn sâu sắc hơn về cách tính chênh cao và các ứng dụng thực tế của chúng. Tại Gia Sư Thành Tâm, chúng tôi luôn mong muốn cung cấp những kiến thức hữu ích nhất để hỗ trợ bạn trên con đường học tập và phát triển nghề nghiệp.
Câu hỏi thường gặp về công thức tính cao độ và máy thủy bình
-
Công thức tính cao độ cơ bản là gì và nó áp dụng như thế nào?
Công thức tính cao độ cơ bản để xác định độ chênh cao Δh giữa hai điểm A và B làΔh = a - b, trong đóalà số đọc mia tại điểm gốc A vàblà số đọc mia tại điểm cần xác định B. Cao độ của điểm B được tính bằngHb = Ha + Δh. -
Tại sao cần sử dụng máy thủy bình để tính cao độ?
Máy thủy bình cung cấp một tia ngắm ngang ổn định và chính xác, cho phép đo độ chênh cao giữa các điểm một cách tin cậy thông qua việc đọc số trên mia. Đây là phương pháp xác định cao độ hiệu quả trong nhiều lĩnh vực, đặc biệt là xây dựng. -
Làm thế nào để đảm bảo độ chính xác khi đo cao độ bằng máy thủy bình?
Để đảm bảo độ chính xác, cần cân bằng máy thủy bình thật chuẩn, giữ mia thẳng đứng, đọc số liệu cẩn thận, và nên thực hiện đo kiểm tra (đo đi và đo về) để phát hiện sai số. Hiệu chuẩn thiết bị định kỳ cũng rất quan trọng. -
Các yếu tố nào có thể gây sai số khi áp dụng công thức tính cao độ?
Các yếu tố gây sai số bao gồm máy chưa được cân bằng chính xác, sai số do người đọc mia (đọc nhầm, mia không thẳng), ảnh hưởng của môi trường như khúc xạ ánh sáng, và trong các khoảng cách lớn là độ cong Trái Đất. -
Mia thủy chuẩn là gì và vai trò của nó trong công thức tính cao độ?
Mia thủy chuẩn là một thước đo dài, có vạch chia cụ thể, được đặt thẳng đứng tại các điểm cần đo. Vai trò của mia là cung cấp các giá trị “a” và “b” (số đọc trên mia) để đưa vào công thức tính cao độ, từ đó xác định độ chênh cao. -
Có những loại máy thủy bình nào phổ biến hiện nay?
Trên thị trường có nhiều loại máy thủy bình như máy thủy bình quang học (truyền thống), máy thủy bình tự động (phổ biến nhất, có bộ tự động cân bằng), và máy thủy bình điện tử (đọc mia tự động và hiển thị số). Mỗi loại có ưu nhược điểm riêng. -
Công thức tính cao độ có khác biệt khi sử dụng các loại máy thủy bình khác nhau không?
Công thức tính cao độ cơ bản (Δh = a - b) không thay đổi, bất kể bạn sử dụng máy thủy bình quang học, tự động hay điện tử. Sự khác biệt chủ yếu nằm ở cách bạn đọc số trên mia (thủ công hay tự động) và độ chính xác của thiết bị. -
Khi nào cần áp dụng công thức tính cao độ trong thực tế?
Công thức tính cao độ được áp dụng rộng rãi trong nhiều tình huống như san lấp mặt bằng, định vị cao độ móng, kiểm tra độ dốc đường, xây dựng hệ thống thoát nước, lắp đặt kết cấu và nhiều công tác trắc địa, xây dựng khác. -
Làm thế nào để xử lý nếu kết quả đo cao độ bị âm?
Khi độ chênh cao Δh có giá trị âm, điều đó có nghĩa là điểm cần xác định (B) cao hơn điểm gốc (A) so với mặt phẳng tia ngắm, hoặc điểm B thấp hơn điểm A khiHb = Ha + Δh. Luôn kiểm tra lại công thức và các giá trị đọc để đảm bảo không có sai sót. -
Ngoài công thức cơ bản, có công thức tính cao độ phức tạp hơn không?
Có, trong các trường hợp đo đạc phức tạp hơn như đo cao độ chuyền khép kín, đo cao độ theo phương pháp giữa, hoặc sử dụng các thiết bị GPS/GNSS RTK, các cách tính chênh cao sẽ có thêm các yếu tố hiệu chỉnh và công thức tổng hợp để đạt độ chính xác cao nhất. Tuy nhiên, nguyên lý gốc vẫn dựa trên việc xác định độ chênh cao giữa các điểm.
