Trong thế giới vật lý, cảm ứng từ đóng vai trò thiết yếu trong việc giải thích và ứng dụng các hiện tượng liên quan đến điện và từ. Việc nắm vững công thức tính cảm ứng từ không chỉ là chìa khóa để giải quyết các bài toán học thuật mà còn giúp chúng ta hiểu sâu hơn về cách các thiết bị điện tử hoạt động. Bài viết này của Gia Sư Thành Tâm sẽ cung cấp một cái nhìn toàn diện về các công thức tính cảm ứng từ cơ bản và nâng cao, giúp bạn tự tin chinh phục môn Vật lý.
Khái Niệm Về Cảm Ứng Từ và Nguyên Lý Chồng Chất Từ Trường
Hiểu rõ về cảm ứng từ và nguyên lý chồng chất từ trường là bước đầu tiên để thành thạo các công thức tính cảm ứng từ. Đây là những khái niệm nền tảng, giúp chúng ta xác định được cường độ và hướng của từ trường tại một điểm bất kỳ do dòng điện hoặc nam châm gây ra.
Định Nghĩa và Bản Chất Của Cảm Ứng Từ
Cảm ứng từ (ký hiệu là B) là một đại lượng vector đặc trưng cho từ trường về phương diện tác dụng lực. Nó thể hiện độ mạnh yếu và hướng của từ trường tại một điểm nhất định trong không gian. Đơn vị của cảm ứng từ trong hệ SI là Tesla (T). Giá trị của cảm ứng từ phụ thuộc vào cường độ dòng điện gây ra từ trường, hình dạng của dây dẫn, và khoảng cách từ điểm đang xét đến dây dẫn. Việc xác định chính xác vector cảm ứng từ là vô cùng quan trọng trong các tính toán vật lý.
Nguyên Lý Chồng Chất Từ Trường: Nền Tảng Tính Toán Cảm Ứng Từ Tổng Hợp
Khi có nhiều dòng điện cùng gây ra từ trường tại một điểm, vector cảm ứng từ tổng hợp tại điểm đó sẽ bằng tổng các vector cảm ứng từ do từng dòng điện riêng lẻ gây ra. Đây chính là Nguyên lý chồng chất từ trường, được biểu diễn bằng công thức vector: B = B₁ + B₂ + … + Bₙ. Nguyên lý này cho phép chúng ta phân tích các từ trường phức tạp thành các thành phần đơn giản hơn, sau đó tổng hợp chúng lại để tìm ra cảm ứng từ cuối cùng. Để áp dụng hiệu quả, việc xác định đúng phương và chiều của từng vector cảm ứng từ thành phần là điều kiện tiên quyết.
Quy tắc nắm tay phải xác định cảm ứng từ trong ống dây
Để xác định chiều của vector cảm ứng từ cho các dạng dòng điện khác nhau, chúng ta thường sử dụng quy tắc nắm tay phải. Đối với ống dây hình trụ, bạn khum bàn tay phải theo các vòng dây sao cho chiều từ cổ tay đến các ngón tay trùng với chiều dòng điện trong vòng dây. Khi đó, ngón tay cái choãi ra 90 độ sẽ chỉ chiều các đường sức từ trong lòng ống dây, hay chính là chiều của vector cảm ứng từ.
Các Công Thức Tính Cảm Ứng Từ Cho Dòng Điện Có Hình Dạng Đặc Biệt
Để tính toán cảm ứng từ một cách chính xác, chúng ta cần biết các công thức tính cảm ứng từ cụ thể cho từng loại dây dẫn mang dòng điện. Mỗi hình dạng dây dẫn sẽ tạo ra một cấu trúc từ trường và độ lớn cảm ứng từ khác nhau tại các điểm xung quanh.

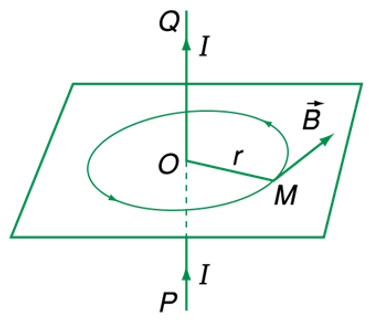

Cảm Ứng Từ Do Dòng Điện Thẳng Dài
Cảm ứng từ do dòng điện chạy trong dây dẫn thẳng dài gây ra tại một điểm cách dây dẫn một khoảng r được xác định bằng công thức: B = 2.10⁻⁷ * (I/r). Trong đó, B là cảm ứng từ (Tesla), I là cường độ dòng điện (Ampere), và r là khoảng cách từ điểm xét đến dây dẫn (mét). Chiều của vector cảm ứng từ tại điểm này được xác định bằng quy tắc nắm tay phải: đặt ngón cái theo chiều dòng điện, các ngón còn lại khum lại sẽ chỉ chiều đường sức từ, và vector cảm ứng từ sẽ tiếp tuyến với đường sức từ tại điểm đó. Vector này vuông góc với mặt phẳng chứa dòng điện và điểm đang xét.
Cảm ứng từ của dòng điện thẳng dài

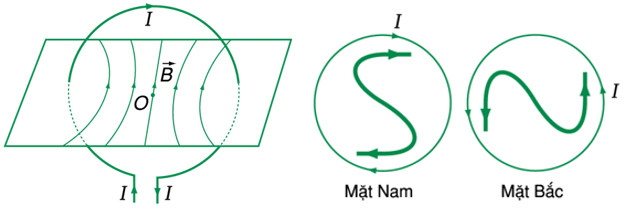

Cảm Ứng Từ Do Dòng Điện Tròn Tại Tâm
Đối với dòng điện chạy trong dây dẫn uốn thành vòng tròn, cảm ứng từ tại tâm O của vòng dây được tính theo công thức: B = 2π.10⁻⁷ (I/R). Nếu khung dây tròn được tạo bởi N vòng dây sít nhau, công thức tính cảm ứng từ sẽ là B = 2π.10⁻⁷ (N.I/R). Ở đây, R là bán kính của vòng dây (mét). Phương của vector cảm ứng từ vuông góc với mặt phẳng chứa vòng dây, và chiều tuân theo quy tắc vào mặt Nam ra mặt Bắc, hoặc dùng quy tắc nắm tay phải: khum các ngón tay theo chiều dòng điện, ngón cái choãi ra chỉ chiều của cảm ứng từ tại tâm.
Sơ đồ cảm ứng từ của dòng điện tròn
Cảm Ứng Từ Trong Lòng Ống Dây Hình Trụ
Trong lòng ống dây dẫn hình trụ (ống dây solenoid) mang dòng điện, từ trường được coi là đều và cảm ứng từ có độ lớn B = 4π.10⁻⁷ (N.I/l) hoặc B = 4π.10⁻⁷ n.I. Trong đó, N là tổng số vòng dây, l là chiều dài của ống dây (mét), và n = N/l là số vòng dây quấn trên một đơn vị chiều dài. Phương của vector cảm ứng từ song song với trục ống dây, và chiều được xác định bằng quy tắc nắm tay phải đã đề cập trước đó: khum bàn tay theo chiều dòng điện, ngón cái choãi ra chỉ chiều của cảm ứng từ bên trong.
Minh họa cảm ứng từ trong ống dây hình trụ
Hướng Dẫn Vận Dụng Công Thức Tính Cảm Ứng Từ Tổng Hợp Theo Các Trường Hợp
Việc cộng các vector cảm ứng từ theo nguyên lý chồng chất từ trường cần được thực hiện theo quy tắc hình bình hành. Tùy thuộc vào phương và chiều tương đối của các vector cảm ứng từ thành phần, chúng ta sẽ có các trường hợp tính toán độ lớn khác nhau.
Nếu tại điểm xét có hai vector cảm ứng từ B₁ và B₂ do hai dòng điện I₁ và I₂ gây ra, thì cảm ứng từ tổng hợp B = B₁ + B₂. Độ lớn của B sẽ phụ thuộc vào góc tạo bởi B₁ và B₂. Khi B₁ và B₂ hợp với nhau một góc α bất kỳ, độ lớn của cảm ứng từ tổng hợp được tính bằng công thức: B = √ (B₁² + B₂² + 2B₁.B₂.cosα).
Vectơ cảm ứng từ hợp một góc
Trong trường hợp đặc biệt khi B₁ = B₂, công thức sẽ đơn giản hơn: B = 2B₁.cos(α/2). Đây là một trường hợp thường gặp trong các bài toán đối xứng.
Nếu B₁ và B₂ cùng chiều (α = 0°), thì độ lớn của cảm ứng từ tổng hợp là B = B₁ + B₂. Vector B sẽ cùng chiều với B₁ và B₂. Điều này xảy ra khi các từ trường cùng hướng tăng cường lẫn nhau.
Vectơ cảm ứng từ cùng chiều
Khi B₁ và B₂ ngược chiều (α = 180°), độ lớn của cảm ứng từ tổng hợp là B = |B₁ – B₂|. Vector B sẽ cùng chiều với vector cảm ứng từ nào có độ lớn lớn hơn. Đây là trường hợp từ trường triệt tiêu lẫn nhau một phần.
Vectơ cảm ứng từ ngược chiều
Nếu B₁ và B₂ vuông góc với nhau (α = 90°), độ lớn của cảm ứng từ tổng hợp được tính theo định lý Pythagoras: B = √ (B₁² + B₂²). Đây là một trường hợp phổ biến trong các bài toán vật lý, đặc biệt khi xét các dòng điện vuông góc.
Vectơ cảm ứng từ vuông góc
Việc thành thạo các quy tắc này là cực kỳ quan trọng để giải quyết các bài toán về cảm ứng từ tổng hợp một cách chính xác. Luôn nhớ vẽ hình và xác định rõ phương, chiều của từng vector thành phần trước khi thực hiện phép cộng.
Ứng Dụng Của Cảm Ứng Từ Trong Khoa Học và Đời Sống
Cảm ứng từ và các nguyên lý liên quan không chỉ là khái niệm lý thuyết mà còn có vô số ứng dụng thực tiễn, đóng góp quan trọng vào sự phát triển của khoa học và công nghệ hiện đại. Việc hiểu rõ các công thức tính cảm ứng từ giúp chúng ta thiết kế và vận hành các thiết bị một cách hiệu quả.
Một trong những ứng dụng cơ bản nhất là trong động cơ điện và máy phát điện. Động cơ điện hoạt động dựa trên nguyên lý lực từ tác dụng lên dòng điện trong từ trường, biến điện năng thành cơ năng. Ngược lại, máy phát điện tạo ra dòng điện nhờ sự biến thiên của từ trường (hiện tượng cảm ứng điện từ). Các nhà khoa học và kỹ sư cần tính toán chính xác cảm ứng từ để tối ưu hóa hiệu suất của những cỗ máy này, đảm bảo chúng hoạt động mạnh mẽ và tiết kiệm năng lượng.
Ngoài ra, cảm ứng từ còn là nền tảng của nhiều công nghệ tiên tiến khác. Ví dụ, trong y tế, hình ảnh cộng hưởng từ (MRI) sử dụng từ trường mạnh để tạo ra hình ảnh chi tiết của các cơ quan nội tạng, giúp chẩn đoán bệnh tật mà không cần phẫu thuật xâm lấn. Trong công nghiệp, nam châm điện được ứng dụng rộng rãi từ việc nâng hạ vật liệu nặng đến việc chế tạo các bộ phận trong máy tính và điện thoại. Hiểu biết về công thức tính cảm ứng từ giúp kiểm soát và điều chỉnh cường độ từ trường, từ đó tối ưu hóa các ứng dụng này.
Bài Tập Minh Họa Vận Dụng Công Thức Tính Cảm Ứng Từ Có Lời Giải Chi Tiết
Để củng cố kiến thức về công thức tính cảm ứng từ, chúng ta hãy cùng phân tích một số bài tập điển hình. Việc thực hành giải bài tập sẽ giúp bạn nắm vững cách áp dụng các công thức và quy tắc đã học vào các tình huống cụ thể.
Bài Tập 1: Tính Cảm Ứng Từ Từ Hai Dây Dẫn Ngược Chiều
Hai dây dẫn thẳng, dài song song cách nhau 32 cm trong không khí. Dòng điện chạy trên dây 1 là I₁ = 5 A, dòng điện chạy trên dây 2 là I₂ = 1 A, ngược chiều với I₁. Điểm M nằm trong mặt phẳng của 2 dòng điện, ngoài khoảng hai dòng điện và cách dòng điện I₁ 8 cm. Tính độ lớn cảm ứng từ tại M.
Bài Giải:
Trước hết, chúng ta cần xác định vị trí của điểm M và chiều của các vector cảm ứng từ B₁ và B₂ tại M do I₁ và I₂ gây ra. Theo quy tắc nắm tay phải, nếu I₁ đi lên và I₂ đi xuống (ngược chiều), thì tại M (nằm ngoài và gần I₁ hơn), B₁ và B₂ sẽ ngược chiều nhau. Cụ thể, nếu I₁ hướng lên, B₁ tại M sẽ hướng vào trong mặt phẳng. Nếu I₂ hướng xuống, B₂ tại M cũng sẽ hướng vào trong mặt phẳng. Vậy hai vector này cùng chiều.
Khoảng cách từ M đến I₁ là r₁ = 8 cm = 0,08 m.
Khoảng cách từ M đến I₂ là r₂ = 32 cm + 8 cm = 40 cm = 0,4 m.
Áp dụng công thức tính cảm ứng từ cho dòng điện thẳng dài:
Độ lớn cảm ứng từ do I₁ gây ra tại M:
B₁ = 2.10⁻⁷ (I₁/r₁) = 2.10⁻⁷ (5/0,08) = 1,25.10⁻⁵ T.
Độ lớn cảm ứng từ do I₂ gây ra tại M:
B₂ = 2.10⁻⁷ (I₂/r₂) = 2.10⁻⁷ (1/0,4) = 0,05.10⁻⁵ T.
Áp dụng nguyên lý chồng chất từ trường. Vì B₁ và B₂ cùng chiều tại M, nên độ lớn cảm ứng từ tổng hợp tại M là:
B = B₁ + B₂ = 1,25.10⁻⁵ T + 0,05.10⁻⁵ T = 1,3.10⁻⁵ T.
Sơ đồ cảm ứng từ tổng hợp cho bài tập 1
Bài Tập 2: Cảm Ứng Từ Giữa Hai Dây Dẫn Ngược Chiều
Hai dây dẫn thẳng, dài song song cách nhau 32 cm trong không khí, dòng điện chạy trên dây 1 là I₁ = 5 A, dòng điện chạy trên dây 2 là I₂ = 1 A ngược chiều với I₁. Điểm M nằm trong mặt phẳng của hai dây và cách đều hai dây. Tính độ lớn cảm ứng từ tại M.
Bài Giải:
Tại điểm M nằm cách đều hai dây dẫn (16 cm = 0,16 m mỗi bên) và nằm giữa hai dây, chiều của các vector cảm ứng từ sẽ khác. Nếu I₁ hướng lên, B₁ tại M sẽ hướng vào trong mặt phẳng. Nếu I₂ hướng xuống (ngược chiều I₁), B₂ tại M cũng sẽ hướng vào trong mặt phẳng. Do đó, B₁ và B₂ tại M cùng chiều.
Khoảng cách từ M đến mỗi dây là r₁ = r₂ = 32 cm / 2 = 16 cm = 0,16 m.
Độ lớn cảm ứng từ do I₁ gây ra tại M:
B₁ = 2.10⁻⁷ (I₁/r₁) = 2.10⁻⁷ (5/0,16) = 0,625.10⁻⁵ T.
Độ lớn cảm ứng từ do I₂ gây ra tại M:
B₂ = 2.10⁻⁷ (I₂/r₂) = 2.10⁻⁷ (1/0,16) = 0,125.10⁻⁵ T.
Vì B₁ và B₂ cùng chiều tại M, áp dụng nguyên lý chồng chất từ trường:
B = B₁ + B₂ = 0,625.10⁻⁵ T + 0,125.10⁻⁵ T = 0,75.10⁻⁵ T.
Sơ đồ cảm ứng từ tổng hợp cho bài tập 2
Qua hai ví dụ trên, chúng ta thấy rõ tầm quan trọng của việc xác định đúng phương chiều của các vector cảm ứng từ thành phần trước khi thực hiện phép cộng vector. Đây là yếu tố then chốt để có được kết quả chính xác trong mọi bài toán về công thức tính cảm ứng từ tổng hợp.
Nắm vững các công thức tính cảm ứng từ và nguyên lý chồng chất từ trường là kỹ năng không thể thiếu đối với bất kỳ ai học Vật lý. Hy vọng rằng bài viết này đã cung cấp cho bạn những kiến thức sâu rộng và chi tiết, giúp bạn tự tin hơn trong việc giải quyết các bài toán liên quan đến từ trường. Nếu bạn cần hỗ trợ thêm trong quá trình học tập, đừng ngần ngại tìm kiếm sự giúp đỡ từ các nguồn tài liệu uy tín hoặc gia sư chuyên môn tại Gia Sư Thành Tâm để đạt được kết quả tốt nhất.
Câu Hỏi Thường Gặp (FAQs)
1. Cảm ứng từ là gì và đơn vị đo của nó là gì?
Cảm ứng từ là một đại lượng vector đặc trưng cho từ trường về phương diện tác dụng lực. Nó thể hiện độ mạnh yếu và hướng của từ trường tại một điểm. Đơn vị đo của cảm ứng từ trong hệ SI là Tesla (T).
2. Nguyên lý chồng chất từ trường được áp dụng như thế nào trong việc tính toán cảm ứng từ?
Nguyên lý chồng chất từ trường phát biểu rằng vector cảm ứng từ tổng hợp tại một điểm do nhiều dòng điện gây ra bằng tổng các vector cảm ứng từ do từng dòng điện riêng lẻ gây ra tại điểm đó. Điều này cho phép chúng ta cộng vector B₁, B₂,… để tìm B tổng hợp.
3. Làm thế nào để xác định chiều của vector cảm ứng từ?
Chiều của vector cảm ứng từ thường được xác định bằng quy tắc nắm tay phải hoặc quy tắc vào Nam ra Bắc. Đối với dây dẫn thẳng, ngón cái chỉ chiều dòng điện, các ngón còn lại khum lại chỉ chiều đường sức từ. Đối với vòng dây hoặc ống dây, các ngón tay khum lại chỉ chiều dòng điện, ngón cái chỉ chiều đường sức từ trong lòng.
4. Khi nào thì dùng công thức B = B₁ + B₂ và khi nào dùng B = |B₁ – B₂|?
Sử dụng B = B₁ + B₂ khi các vector cảm ứng từ thành phần B₁ và B₂ cùng chiều tại điểm đang xét. Sử dụng B = |B₁ – B₂| khi các vector cảm ứng từ thành phần B₁ và B₂ ngược chiều tại điểm đang xét.
5. Công thức tính cảm ứng từ cho dòng điện thẳng dài, dòng điện tròn và ống dây hình trụ khác nhau như thế nào?
- Dòng điện thẳng dài: B = 2.10⁻⁷ * (I/r)
- Dòng điện tròn tại tâm: B = 2π.10⁻⁷ * (I/R) (hoặc N.I/R cho N vòng dây)
- Ống dây hình trụ: B = 4π.10⁻⁷ (N.I/l) hoặc B = 4π.10⁻⁷ n.I
Mỗi công thức phù hợp với hình dạng dây dẫn và vị trí điểm xét khác nhau, phản ánh sự phân bố từ trường đặc trưng của từng loại.
6. Có những yếu tố nào ảnh hưởng đến độ lớn của cảm ứng từ?
Độ lớn của cảm ứng từ bị ảnh hưởng bởi cường độ dòng điện (I), khoảng cách từ điểm xét đến dây dẫn (r hoặc R), số vòng dây (N hoặc n), và chiều dài ống dây (l) nếu là ống dây. Môi trường xung quanh (độ từ thẩm) cũng có ảnh hưởng.
7. Tại sao việc vẽ hình là quan trọng khi giải bài tập về cảm ứng từ tổng hợp?
Việc vẽ hình giúp hình dung rõ ràng vị trí tương đối của các dòng điện, điểm xét, và đặc biệt là phương, chiều của từng vector cảm ứng từ thành phần. Điều này cực kỳ quan trọng để xác định đúng cách cộng vector (cùng chiều, ngược chiều, vuông góc, hay hợp một góc bất kỳ) và tránh sai sót trong tính toán.
8. Cảm ứng từ có ứng dụng gì trong đời sống và kỹ thuật?
Cảm ứng từ có rất nhiều ứng dụng, bao gồm trong động cơ và máy phát điện, các loại nam châm điện, thiết bị lưu trữ dữ liệu (ổ cứng), công nghệ y tế (MRI), và các hệ thống điều khiển tự động.
9. Hiện tượng cảm ứng điện từ có liên quan gì đến cảm ứng từ?
Hiện tượng cảm ứng điện từ là quá trình tạo ra suất điện động cảm ứng trong một mạch kín khi có sự biến thiên của từ thông qua mạch đó. Từ thông lại phụ thuộc vào cảm ứng từ. Do đó, sự biến thiên của cảm ứng từ là nguyên nhân trực tiếp gây ra suất điện động cảm ứng.
10. Có cách nào để tăng độ chính xác khi tính toán cảm ứng từ trong các bài toán phức tạp?
Để tăng độ chính xác, hãy luôn tuân thủ các bước: 1) Xác định rõ ràng các dòng điện và điểm xét. 2) Áp dụng đúng công thức tính cảm ứng từ cho từng dòng điện. 3) Xác định chính xác phương và chiều của từng vector cảm ứng từ thành phần (thường thông qua vẽ hình và quy tắc nắm tay phải). 4) Áp dụng nguyên lý chồng chất từ trường và các quy tắc cộng vector tương ứng. 5) Kiểm tra lại các đơn vị và phép tính.
