Các công thức tính suất điện động là kiến thức nền tảng trong chương trình Vật lý, đặc biệt là phần điện học. Việc nắm vững các công thức này không chỉ giúp học sinh giải quyết các bài tập phức tạp mà còn hiểu sâu sắc về nguyên lý hoạt động của các nguồn điện. Bài viết này sẽ tổng hợp và phân tích chi tiết các công thức quan trọng, giúp bạn tự tin chinh phục môn Vật lý.
Khái Niệm Suất Điện Động và Điện Trở Trong Nguồn Điện
Trước khi tìm hiểu sâu về các công thức tính suất điện động cho bộ nguồn, điều cần thiết là phải nắm vững khái niệm về suất điện động (E) và điện trở trong (r) của một nguồn điện riêng lẻ. Suất điện động đặc trưng cho khả năng sinh công của nguồn, được định nghĩa là công của lực lạ làm dịch chuyển một đơn vị điện tích dương ngược chiều điện trường bên trong nguồn. Đơn vị đo của suất điện động là Volt (V). Song song đó, điện trở trong là điện trở nội tại của bản thân nguồn điện, gây ra sự tiêu hao năng lượng và sụt áp khi có dòng điện chạy qua. Điện trở trong được đo bằng đơn vị Ohm (Ω).
Các Công Thức Tính Suất Điện Động Cho Bộ Nguồn Nối Tiếp
Ghép nối tiếp là phương pháp mắc các nguồn điện liên tiếp nhau, theo đó cực âm của nguồn trước được nối với cực dương của nguồn kế tiếp. Kiểu ghép này thường được ưu tiên khi mục tiêu là tăng cường tổng suất điện động của bộ nguồn, qua đó cung cấp điện áp cao hơn cho mạch ngoài.
Khi có n nguồn điện được ghép nối tiếp, dù chúng có giống nhau hay không, suất điện động tổng của bộ nguồn (Eb) sẽ bằng tổng các suất điện động của từng nguồn thành phần. Tương tự, điện trở trong tổng của bộ nguồn (rb) sẽ bằng tổng các điện trở trong của từng nguồn. Cụ thể, nếu các nguồn có suất điện động lần lượt là E1, E2, …, En và điện trở trong r1, r2, …, rn, thì các công thức tính suất điện động và điện trở trong của bộ sẽ là:
Eb = E1 + E2 + … + En
rb = r1 + r2 + … + rn
Trong trường hợp đặc biệt khi có n nguồn điện hoàn toàn giống nhau, mỗi nguồn có suất điện động E và điện trở trong r, các công thức trên sẽ được đơn giản hóa thành: Eb = nE và rb = nr.
Các Công Thức Tính Suất Điện Động Cho Bộ Nguồn Song Song
Ghép song song là một phương pháp khác để mắc các nguồn điện, trong đó tất cả các cực dương của nguồn được nối vào cùng một điểm, và tất cả các cực âm được nối vào một điểm chung khác. Phương pháp này thường được áp dụng để tăng cường khả năng cung cấp dòng điện của bộ nguồn, đồng thời giảm điện trở trong của bộ.
Điều kiện quan trọng để áp dụng các công thức tính suất điện động đơn giản cho bộ nguồn ghép song song là tất cả các nguồn phải giống hệt nhau về suất điện động (E) và điện trở trong (r). Khi n nguồn điện giống nhau được ghép song song, suất điện động của bộ nguồn (Eb) sẽ bằng suất điện động của một nguồn duy nhất. Ngược lại, điện trở trong của bộ nguồn (rb) sẽ giảm đi n lần so với điện trở trong của một nguồn. Như vậy, các công thức tính suất điện động và điện trở trong trong trường hợp này là:
Eb = E
rb = r/n
Lợi ích chính của việc ghép song song là giảm tổng điện trở trong, từ đó tăng cường độ dòng điện tối đa có thể cung cấp và giảm sự tiêu hao năng lượng bên trong nguồn.
Sơ đồ mạch điện gồm nhiều nguồn được ghép song song
Các Công Thức Tính Suất Điện Động Cho Bộ Nguồn Hỗn Hợp Đối Xứng
Để đáp ứng các yêu cầu phức tạp hơn của mạch điện, người ta thường sử dụng cách ghép hỗn hợp đối xứng. Một bộ nguồn ghép hỗn hợp đối xứng bao gồm n dãy mắc song song, và mỗi dãy lại chứa m nguồn điện giống nhau ghép nối tiếp. Tổng số nguồn điện trong bộ sẽ là N = n x m.
Đối với bộ nguồn hỗn hợp đối xứng, các công thức tính suất điện động và điện trở trong của bộ nguồn được xác định như sau:
Suất điện động của mỗi dãy nối tiếp là E_dãy = mE. Vì n dãy này được mắc song song và hoàn toàn giống nhau (đối xứng), suất điện động của toàn bộ nguồn Eb sẽ bằng suất điện động của một dãy:
Eb = mE
Điện trở trong của mỗi dãy nối tiếp là r_dãy = mr. Khi n dãy này được mắc song song, điện trở trong tổng của bộ nguồn rb sẽ là:
rb = r_dãy / n = (mr) / n
Phương pháp ghép hỗn hợp mang lại sự linh hoạt cao, cho phép điều chỉnh cả điện áp và khả năng cung cấp dòng điện của bộ nguồn để tối ưu hóa hiệu suất cho tải.

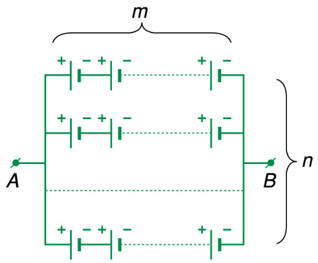

Sơ đồ mạch điện ghép hỗn hợp đối xứng, minh họa các công thức tính suất điện động
Mối Liên Hệ Giữa Suất Điện Động và Định Luật Ohm Toàn Mạch
Việc nắm vững các công thức tính suất điện động cho bộ nguồn là điều kiện tiên quyết để áp dụng hiệu quả Định luật Ohm cho toàn mạch. Định luật này mô tả mối quan hệ cơ bản giữa suất điện động tổng của bộ nguồn (Eb), tổng điện trở của mạch (bao gồm điện trở ngoài R_N và điện trở trong rb của bộ nguồn), và cường độ dòng điện (I) chạy trong mạch kín.
Công thức của Định luật Ohm cho toàn mạch là:
I = Eb / (R_N + rb)
Trong đó, I là cường độ dòng điện, Eb là suất điện động tổng của bộ nguồn, R_N là điện trở tương đương của mạch ngoài và rb là điện trở trong tổng của bộ nguồn. Từ công thức này, ta cũng có thể suy ra hiệu điện thế mạch ngoài U_N = I R_N = Eb – I rb. Mối liên hệ này giúp học sinh phân tích và dự đoán chính xác hoạt động của dòng điện, cũng như hiểu rõ hơn về sự hao phí năng lượng bên trong các nguồn điện.
Bài Tập Minh Họa Các Công Thức Tính Suất Điện Động
Để củng cố kiến thức về các công thức tính suất điện động và điện trở trong của bộ nguồn, chúng ta sẽ cùng giải quyết một số bài tập minh họa.
Ví dụ 1: Bộ nguồn nối tiếp
Hai nguồn điện giống nhau, mỗi nguồn có suất điện động 1,5V và điện trở trong 0,5 Ω được mắc nối tiếp với một điện trở mạch ngoài 2Ω.
a) Tính suất điện động và điện trở trong của bộ nguồn.
b) Tính cường độ dòng điện trong mạch.
Giải:
a) Vì hai nguồn mắc nối tiếp và giống nhau, áp dụng các công thức tính suất điện động cho bộ nguồn nối tiếp:
Eb = 2 E = 2 1,5V = 3V
rb = 2 r = 2 0,5Ω = 1Ω
Vậy suất điện động của bộ nguồn là 3V và điện trở trong là 1Ω.
Hai nguồn điện giống nhau mắc nối tiếp với điện trở ngoài, ví dụ công thức suất điện động
b) Áp dụng Định luật Ohm cho toàn mạch:
I = Eb / (R_N + rb) = 3V / (2Ω + 1Ω) = 3V / 3Ω = 1A
Cường độ dòng điện trong mạch là 1A.
Ví dụ 2: Bộ nguồn hỗn hợp đối xứng
Có tám nguồn điện cùng loại, mỗi nguồn có suất điện động E = 1,5 V và điện trở trong r = 1 Ω. Mắc các nguồn này thành bộ hỗn hợp đối xứng gồm hai dãy song song để thắp sáng bóng đèn loại 6V – 6W. Coi như bóng đèn có điện trở như khi sáng bình thường.
a) Vẽ sơ đồ mạch điện kín gồm bộ nguồn và bóng đèn ở mạch ngoài.
b) Tính cường độ dòng điện I qua bóng đèn và công suất tiêu thụ của đèn khi đó.
Giải:
a) Với 8 nguồn điện và 2 dãy song song (n=2), mỗi dãy sẽ có m = 8 / 2 = 4 nguồn điện mắc nối tiếp.
Sơ đồ mạch điện:
Sơ đồ mạch điện gồm bộ nguồn hỗn hợp đối xứng và bóng đèn, áp dụng công thức suất điện động
b) Áp dụng các công thức tính suất điện động cho bộ nguồn hỗn hợp đối xứng:
Eb = m E = 4 1,5V = 6V
rb = (m r) / n = (4 1Ω) / 2 = 2Ω
Điện trở của bóng đèn khi sáng bình thường:
R_Đ = U_đm^2 / P_đm = (6V)^2 / 6W = 36 / 6 = 6Ω
Cường độ dòng điện chạy qua đèn:
I = Eb / (R_Đ + rb) = 6V / (6Ω + 2Ω) = 6V / 8Ω = 0,75A
Công suất của bóng đèn khi đó:
P_Đ = I^2 R_Đ = (0,75A)^2 6Ω = 0,5625 * 6 = 3,375W
Nhận xét: Vì công suất thực tế (3,375W) nhỏ hơn công suất định mức (6W), đèn sẽ sáng yếu hơn bình thường.
Những Lưu Ý Khi Áp Dụng Các Công Thức Tính Suất Điện Động
Khi làm việc với các mạch điện và áp dụng các công thức tính suất điện động, học sinh cần ghi nhớ một số điểm quan trọng để đảm bảo độ chính xác và tránh những sai sót phổ biến. Điều này đặc biệt đúng khi xử lý các bộ nguồn phức tạp hoặc các tình huống thực tế.
Trước hết, hãy luôn kiểm tra kỹ lưỡng điều kiện áp dụng của từng công thức. Chẳng hạn, các công thức tính suất điện động đơn giản cho bộ nguồn ghép song song chỉ đúng khi tất cả các nguồn điện là giống hệt nhau. Nếu nguồn không giống nhau, bạn sẽ cần áp dụng các phương pháp phân tích mạch phức tạp hơn như Định luật Kirchhoff. Việc xác định đúng chiều của suất điện động và dòng điện trong mạch cũng là yếu tố then chốt, đặc biệt trong các mạch có nhiều nguồn hoặc có nguồn mắc ngược chiều, bởi một sai lầm nhỏ có thể dẫn đến kết quả hoàn toàn sai lệch.
Thứ hai, không bao giờ bỏ qua tầm quan trọng của điện trở trong (r) của bộ nguồn. Mặc dù đôi khi nó có thể được xem xét là nhỏ, điện trở trong vẫn gây ra sự sụt áp và tiêu hao năng lượng đáng kể trong nguồn điện thực tế. Việc bỏ qua điện trở trong có thể dẫn đến các tính toán không chính xác về cường độ dòng điện và hiệu điện thế mạch ngoài, cũng như công suất tiêu thụ và hiệu suất của mạch. Hiểu rõ ảnh hưởng của điện trở trong sẽ giúp bạn có cái nhìn toàn diện và chính xác hơn về hoạt động của mạch điện.
Hy vọng rằng bài viết này đã cung cấp một cái nhìn toàn diện và sâu sắc về các công thức tính suất điện động và điện trở trong của bộ nguồn. Việc nắm vững những kiến thức này không chỉ giúp học sinh giải quyết tốt các bài tập Vật lý mà còn xây dựng nền tảng vững chắc cho việc học tập và nghiên cứu sâu hơn về điện học. Hãy luyện tập thường xuyên để thành thạo những công thức này và đạt được kết quả cao trong học tập. Nếu bạn cần hỗ trợ thêm, đừng ngần ngại tìm đến sự giúp đỡ từ đội ngũ Gia Sư Thành Tâm.
Câu hỏi thường gặp về Suất Điện Động và Bộ Nguồn
1. Suất điện động là gì và đơn vị của nó là gì?
Suất điện động là đại lượng đặc trưng cho khả năng sinh công của nguồn điện, đo bằng công của lực lạ dịch chuyển điện tích dương. Đơn vị của nó là Volt (V).
2. Khi nào nên ghép nối tiếp các nguồn điện?
Ghép nối tiếp nguồn điện thường được áp dụng khi cần tăng tổng suất điện động của bộ nguồn để cung cấp điện áp cao hơn cho tải, ví dụ như từ nhiều pin nhỏ để tạo ra điện áp lớn hơn.
3. Khi nào nên ghép song song các nguồn điện?
Ghép song song các nguồn điện (giống nhau) được sử dụng để tăng khả năng cung cấp dòng điện của bộ nguồn, giảm điện trở trong tổng, từ đó tăng cường độ dòng điện tối đa có thể cung cấp và kéo dài tuổi thọ nguồn.
4. Điều kiện để ghép song song các nguồn điện là gì?
Để ghép song song hiệu quả, các nguồn phải có suất điện động và điện trở trong giống hệt nhau. Nếu không, có thể xảy ra dòng điện tuần hoàn nội bộ gây giảm hiệu suất.
5. Bộ nguồn hỗn hợp đối xứng có ý nghĩa gì?
Bộ nguồn hỗn hợp đối xứng kết hợp ưu điểm của cả ghép nối tiếp và song song, cho phép linh hoạt điều chỉnh cả suất điện động và điện trở trong để tối ưu hiệu suất cho tải, cân bằng giữa điện áp và dòng điện.
6. Điện trở trong của nguồn điện ảnh hưởng như thế nào đến mạch?
Điện trở trong gây sụt áp và tiêu hao năng lượng bên trong nguồn, làm giảm hiệu điện thế mạch ngoài và ảnh hưởng đến công suất cung cấp. Nó là yếu tố quan trọng trong tính toán hiệu suất thực tế.
7. Làm thế nào để tính công suất tiêu thụ trên mạch ngoài?
Công suất tiêu thụ trên mạch ngoài (P_N) được tính bằng công thức P_N = U_N I = I^2 R_N, trong đó U_N là hiệu điện thế mạch ngoài, I là cường độ dòng điện, và R_N là điện trở tương đương của mạch ngoài.
