Trong lĩnh vực điện từ học, việc hiểu và áp dụng các công thức tính cảm ứng từ là vô cùng quan trọng, đặc biệt đối với học sinh trung học phổ thông. Cảm ứng từ, một đại lượng vector đặc trưng cho từ trường, đóng vai trò then chốt trong việc mô tả tương tác giữa các dòng điện và nam châm. Bài viết này của Gia Sư Thành Tâm sẽ cung cấp một cái nhìn tổng quan và chi tiết về những công thức cơ bản và nâng cao, giúp bạn nắm vững kiến thức này.
Khái Niệm Cơ Bản về Cảm Ứng Từ và Từ Trường
Từ trường là một dạng vật chất tồn tại xung quanh các dòng điện hoặc các vật thể nhiễm từ, gây ra lực từ tác dụng lên các hạt mang điện chuyển động hoặc các dòng điện khác đặt trong nó. Cảm ứng từ, ký hiệu là B, là một đại lượng vật lý đặc trưng cho độ mạnh yếu và hướng của từ trường tại một điểm nhất định. Đơn vị đo của cảm ứng từ trong hệ SI là Tesla (T). Giá trị của cảm ứng từ phụ thuộc vào cường độ dòng điện gây ra nó, hình dạng của dây dẫn và khoảng cách từ điểm khảo sát đến dòng điện.
Cảm Ứng Từ Là Gì?
Cảm ứng từ là một vector, do đó khi xét từ trường tại một điểm, chúng ta cần xác định cả độ lớn và hướng của nó. Hướng của vector cảm ứng từ tại một điểm được quy ước là hướng của trục nam châm thử nhỏ đặt tại điểm đó, sao cho cực Bắc của nam châm chỉ theo hướng của đường sức từ. Đối với các dòng điện có hình dạng khác nhau, phương pháp xác định hướng cảm ứng từ cũng sẽ có những quy tắc riêng, như quy tắc nắm tay phải hoặc quy tắc vào Nam ra Bắc, giúp chúng ta dễ dàng hình dung và áp dụng vào các bài toán thực tế.
Nguyên Lý Chồng Chất Từ Trường – Nền Tảng Tính Toán Phức Tạp
Trong thực tế, một điểm trong không gian có thể chịu tác dụng của nhiều nguồn từ trường khác nhau, do nhiều dòng điện hoặc nam châm gây ra. Để xác định cảm ứng từ tổng hợp tại điểm đó, chúng ta áp dụng nguyên lý chồng chất từ trường. Nguyên lý này phát biểu rằng: vector cảm ứng từ tổng hợp tại một điểm do nhiều dòng điện gây ra bằng tổng các vector cảm ứng từ do từng dòng điện riêng lẻ gây ra tại điểm đó. Điều này có nghĩa là, nếu có n dòng điện gây ra các vector cảm ứng từ B₁, B₂, …, Bₙ tại một điểm, thì vector cảm ứng từ tổng hợp B sẽ là:
$$ vec{B} = vec{B_1} + vec{B_2} + … + vec{B_n} $$
Việc cộng các vector cảm ứng từ này phải tuân theo quy tắc cộng vector, thường là quy tắc hình bình hành hoặc đa giác vector. Đây là một nguyên tắc cơ bản và cực kỳ quan trọng khi áp dụng các công thức tính cảm ứng từ trong các bài toán phức tạp.
Minh họa tổng hợp cảm ứng từ theo quy tắc hình bình hành, giúp áp dụng các công thức tính cảm ứng từ
Xác Định Chiều Cảm Ứng Từ: Quy Tắc Nắm Tay Phải
Quy tắc nắm tay phải là một công cụ hữu ích để xác định chiều của vector cảm ứng từ do dòng điện thẳng hoặc ống dây gây ra. Với dòng điện thẳng dài, bạn đặt ngón cái của bàn tay phải theo chiều dòng điện, các ngón tay còn lại khum lại sẽ chỉ chiều đường sức từ (và cũng là chiều của vector cảm ứng từ tại các điểm xung quanh). Đối với ống dây hình trụ, bạn khum bàn tay phải theo các vòng dây sao cho chiều từ cổ tay đến các ngón tay trùng với chiều dòng điện trong vòng dây, ngón tay cái choãi ra 90 độ sẽ chỉ chiều đường sức từ trong lòng ống dây, từ đó xác định được chiều của vector từ trường.
Các Công Thức Tính Cảm Ứng Từ Cho Dòng Điện Dạng Đơn Giản
Để có thể áp dụng nguyên lý chồng chất, trước hết chúng ta cần biết cách tính cảm ứng từ do từng dòng điện riêng lẻ gây ra. Dưới đây là những công thức tính cảm ứng từ cơ bản cho các hình dạng dòng điện phổ biến.
Cảm Ứng Từ Của Dòng Điện Thẳng Dài
Dòng điện chạy trong dây dẫn thẳng dài là trường hợp đơn giản nhất. Vector cảm ứng từ tại một điểm cách dây dẫn một khoảng r có:
- Điểm đặt: Tại điểm ta xét.
- Phương: Vuông góc với mặt phẳng chứa dòng điện và điểm xét.
- Chiều: Xác định theo quy tắc nắm tay phải.
- Độ lớn:
$$ B = 2 cdot 10^{-7} frac{I}{r} $$
Trong đó:Blà cảm ứng từ, đơn vị Tesla (T).Ilà cường độ dòng điện, đơn vị Ampe (A).rlà khoảng cách từ dòng điện đến vị trí xét, đơn vị mét (m).
Hằng số $2 cdot 10^{-7}$ trong công thức này xuất phát từ hệ số từ thẩm của chân không ($mu_0 = 4pi cdot 10^{-7} text{ T.m/A}$) và hình học của dòng điện.

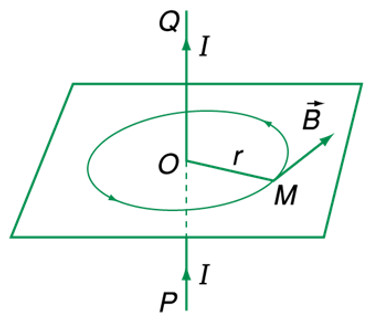

Sơ đồ minh họa hướng của cảm ứng từ xung quanh dòng điện thẳng dài, dùng để áp dụng các công thức tính cảm ứng từ
Cảm Ứng Từ Của Dòng Điện Tròn
Đối với dòng điện chạy trong dây dẫn uốn thành vòng tròn (khung dây tròn) có bán kính R, cảm ứng từ tại tâm O của vòng dây có:
- Điểm đặt: Tại tâm vòng dây.
- Phương: Vuông góc với mặt phẳng chứa vòng dây.
- Chiều: Tuân theo quy tắc vào mặt Nam ra mặt Bắc (dòng điện chạy ngược chiều kim đồng hồ, mặt nhìn vào là cực Bắc; xuôi chiều kim đồng hồ, mặt nhìn vào là cực Nam).
- Độ lớn:
$$ B = 2pi cdot 10^{-7} frac{I}{R} $$
Nếu khung dây tròn tạo bởiNvòng dây sít nhau:
$$ B = 2pi cdot 10^{-7} frac{N cdot I}{R} $$
Trong đó:Rlà bán kính vòng dây, đơn vị mét (m).Nlà số vòng dây.
Đây là công thức tính cảm ứng từ quan trọng cho nhiều thiết bị điện tử có cuộn dây dạng tròn.

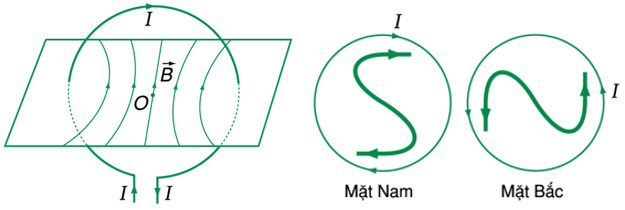

Hình ảnh minh họa cảm ứng từ tại tâm vòng dây dẫn tròn, một trong các công thức tính cảm ứng từ cơ bản
Cảm Ứng Từ Trong Lòng Ống Dây Hình Trụ
Dòng điện chạy trong ống dây dẫn hình trụ (solenoid) tạo ra một từ trường gần như đều trong lòng ống. Vector cảm ứng từ trong lòng ống dây (tại vùng có từ trường đều) có:
- Điểm đặt: Tại điểm ta xét trong lòng ống.
- Phương: Song song với trục ống dây.
- Chiều: Vào Nam ra Bắc hoặc xác định theo quy tắc nắm tay phải.
- Độ lớn:
$$ B = 4pi cdot 10^{-7} frac{N cdot I}{l} = 4pi cdot 10^{-7} n cdot I $$
Trong đó:Nlà tổng số vòng dây.llà chiều dài ống dây, đơn vị mét (m).n = N/llà số vòng dây quấn trên một đơn vị chiều dài của ống dây.
Ống dây là thành phần cốt yếu trong nhiều thiết bị như nam châm điện, rơle, và biến áp, do khả năng tạo ra từ trường mạnh và điều hòa.
Sơ đồ minh họa từ trường trong lòng ống dây solenoid, quan trọng khi áp dụng các công thức tính cảm ứng từ
Phương Pháp Tổng Hợp Cảm Ứng Từ Trong Các Trường Hợp Đặc Biệt
Khi áp dụng nguyên lý chồng chất từ trường, việc tính toán độ lớn của vector cảm ứng từ tổng hợp trở nên đơn giản hơn trong một số trường hợp đặc biệt.
Cảm Ứng Từ Tổng Hợp Khi Các Vector Cùng Phương
Nếu tại điểm xét, hai vector cảm ứng từ $vec{B_1}$ và $vec{B_2}$ do hai dòng điện gây ra có cùng phương:
- Cùng chiều: Độ lớn của cảm ứng từ tổng hợp là $B = B_1 + B_2$. Vector $vec{B}$ sẽ cùng chiều với $vec{B_1}$ và $vec{B_2}$.
- Ngược chiều: Độ lớn của cảm ứng từ tổng hợp là $B = |B_1 – B_2|$. Vector $vec{B}$ sẽ cùng chiều với vector cảm ứng từ có độ lớn lớn hơn ($B_1$ hoặc $B_2$).
Đây là những trường hợp thường gặp trong các bài tập vật lý, giúp học sinh dễ dàng áp dụng công thức tính cảm ứng từ một cách nhanh chóng.
Cảm Ứng Từ Tổng Hợp Khi Các Vector Vuông Góc
Khi hai vector cảm ứng từ $vec{B_1}$ và $vec{B_2}$ vuông góc với nhau tại điểm xét, độ lớn của cảm ứng từ tổng hợp được tính theo định lý Pytago:
$$ B = sqrt{B_1^2 + B_2^2} $$
Hướng của vector tổng hợp sẽ hợp với $vec{B_1}$ (hoặc $vec{B_2}$) một góc $alpha$ mà $tanalpha = B_2/B_1$ (hoặc $tanalpha = B_1/B_2$).
Tổng Hợp Vector Cảm Ứng Từ Trong Trường Hợp Tổng Quát
Nếu hai vector cảm ứng từ $vec{B_1}$ và $vec{B_2}$ hợp với nhau một góc $alpha$ bất kỳ, độ lớn của cảm ứng từ tổng hợp được xác định bằng công thức định lý cosin trong hình bình hành:
$$ B^2 = B_1^2 + B_2^2 + 2B_1B_2 cosalpha $$
Trong trường hợp này, $alpha$ là góc giữa hai vector $vec{B_1}$ và $vec{B_2}$. Khi $B_1 = B_2$, công thức có thể rút gọn thành $B = 2B_1 cos(alpha/2)$. Việc nắm vững các quy tắc cộng vector là chìa khóa để giải quyết thành công các bài toán tổng hợp từ trường.
Ứng Dụng Thực Tiễn Của Cảm Ứng Từ
Kiến thức về các công thức tính cảm ứng từ không chỉ giới hạn trong sách vở mà còn có nhiều ứng dụng rộng rãi trong đời sống và kỹ thuật. Từ trường được ứng dụng để tạo ra nam châm điện trong các cần cẩu nâng hàng, động cơ điện, máy phát điện, loa điện từ. Trong y tế, công nghệ chụp cộng hưởng từ (MRI) sử dụng từ trường mạnh để tạo ra hình ảnh chi tiết của các cơ quan nội tạng. Các bộ phận của máy tính như ổ cứng, hay các công nghệ không dây như sạc không dây, cũng hoạt động dựa trên nguyên lý của từ trường và cảm ứng điện từ. Việc hiểu rõ những nguyên lý này sẽ mở ra cánh cửa cho nhiều phát minh và cải tiến công nghệ trong tương lai.
Các Ví Dụ Minh Họa Cách Áp Dụng Công Thức Tính Cảm Ứng Từ
Để củng cố kiến thức, chúng ta sẽ xem xét một số bài tập minh họa.
Bài 1: Hai dây dẫn thẳng, dài song song cách nhau 32 cm trong không khí. Dòng điện chạy trên dây 1 là I₁ = 5 A, dòng điện chạy trên dây 2 là I₂ = 1 A ngược chiều với I₁. Điểm M nằm trong mặt phẳng của hai dòng điện, ngoài khoảng hai dòng điện và cách dòng điện I₁ 8 cm. Tính độ lớn cảm ứng từ tại M.
Bài giải:
Trước hết, ta xác định chiều của các vector cảm ứng từ $vec{B_1}$ và $vec{B_2}$ tại M bằng quy tắc nắm tay phải. Do M nằm ngoài khoảng hai dây và I₁ ngược chiều I₂, tại M, $vec{B_1}$ và $vec{B_2}$ sẽ ngược chiều nhau.
Khoảng cách từ M đến I₁ là $r_1 = 8 text{ cm} = 0.08 text{ m}$.
Khoảng cách từ M đến I₂ là $r_2 = 32 text{ cm} + 8 text{ cm} = 40 text{ cm} = 0.4 text{ m}$.
Cảm ứng từ do I₁ gây ra tại M:
$B_1 = 2 cdot 10^{-7} frac{I_1}{r_1} = 2 cdot 10^{-7} frac{5}{0.08} = 1.25 cdot 10^{-5} text{ T}$
Cảm ứng từ do I₂ gây ra tại M:
$B_2 = 2 cdot 10^{-7} frac{I_2}{r_2} = 2 cdot 10^{-7} frac{1}{0.4} = 0.05 cdot 10^{-5} text{ T}$
Áp dụng nguyên lý chồng chất từ trường. Vì $vec{B_1}$ và $vec{B_2}$ ngược chiều, độ lớn cảm ứng từ tổng hợp tại M là:
$B = |B_1 – B_2| = |1.25 cdot 10^{-5} – 0.05 cdot 10^{-5}| = 1.20 cdot 10^{-5} text{ T}$.
Vector $vec{B}$ sẽ cùng chiều với vector có độ lớn lớn hơn, tức là cùng chiều với $vec{B_1}$.
Bài 2: Hai dây dẫn thẳng, dài song song cách nhau 32 cm trong không khí. Dòng điện chạy trên dây 1 là I₁ = 5 A, dòng điện chạy trên dây 2 là I₂ = 1 A ngược chiều với I₁. Điểm M nằm trong mặt phẳng của hai dây và cách đều hai dây. Tính độ lớn và chiều cảm ứng từ tại M.
Bài giải:
Tại điểm M nằm cách đều hai dây và nằm giữa chúng, khoảng cách từ M đến mỗi dây là $r = 32 text{ cm} / 2 = 16 text{ cm} = 0.16 text{ m}$.
Do I₁ và I₂ ngược chiều nhau, áp dụng quy tắc nắm tay phải, tại điểm M nằm giữa hai dây, cả hai vector $vec{B_1}$ và $vec{B_2}$ sẽ có cùng chiều.
Cảm ứng từ do I₁ gây ra tại M:
$B_1 = 2 cdot 10^{-7} frac{I_1}{r} = 2 cdot 10^{-7} frac{5}{0.16} = 0.625 cdot 10^{-5} text{ T}$
Cảm ứng từ do I₂ gây ra tại M:
$B_2 = 2 cdot 10^{-7} frac{I_2}{r} = 2 cdot 10^{-7} frac{1}{0.16} = 0.125 cdot 10^{-5} text{ T}$
Áp dụng nguyên lý chồng chất từ trường. Vì $vec{B_1}$ và $vec{B_2}$ cùng chiều, độ lớn cảm ứng từ tổng hợp tại M là:
$B = B_1 + B_2 = 0.625 cdot 10^{-5} + 0.125 cdot 10^{-5} = 0.75 cdot 10^{-5} text{ T}$.
Vector $vec{B}$ sẽ cùng chiều với $vec{B_1}$ và $vec{B_2}$.
Việc nắm vững các công thức tính cảm ứng từ và cách áp dụng chúng là nền tảng quan trọng cho học sinh khi học môn Vật lý. Hy vọng rằng bài viết này của Gia Sư Thành Tâm đã cung cấp cho bạn cái nhìn tổng quát và chi tiết về chủ đề này, giúp bạn tự tin hơn trong việc giải quyết các bài toán liên quan đến từ trường. Hãy tiếp tục luyện tập và khám phá thêm những kiến thức thú vị khác về điện từ học nhé.
Câu Hỏi Thường Gặp (FAQs)
1. Cảm ứng từ là gì và đơn vị của nó là gì?
Cảm ứng từ là một đại lượng vector đặc trưng cho độ mạnh yếu và hướng của từ trường tại một điểm. Đơn vị đo của cảm ứng từ trong hệ SI là Tesla (T).
2. Làm thế nào để xác định chiều của vector cảm ứng từ?
Chiều của vector cảm ứng từ thường được xác định bằng quy tắc nắm tay phải (cho dòng điện thẳng và ống dây) hoặc quy tắc vào Nam ra Bắc (cho dòng điện tròn).
3. Nguyên lý chồng chất từ trường nói gì về việc tính cảm ứng từ tổng hợp?
Nguyên lý chồng chất từ trường phát biểu rằng vector cảm ứng từ tổng hợp tại một điểm do nhiều dòng điện gây ra bằng tổng các vector cảm ứng từ do từng dòng điện riêng lẻ gây ra tại điểm đó.
4. Khi nào thì áp dụng công thức $B = sqrt{B_1^2 + B_2^2}$?
Công thức này được áp dụng khi hai vector cảm ứng từ $vec{B_1}$ và $vec{B_2}$ vuông góc với nhau tại điểm xét.
5. Hằng số $2 cdot 10^{-7}$ trong công thức dòng điện thẳng dài có ý nghĩa gì?
Hằng số này là kết quả của việc đơn giản hóa từ công thức đầy đủ của định luật Ampere, trong đó có chứa hằng số từ thẩm của chân không ($mu_0 = 4pi cdot 10^{-7} text{ T.m/A}$) chia cho $2pi$.
6. Cảm ứng từ trong lòng ống dây hình trụ phụ thuộc vào những yếu tố nào?
Cảm ứng từ trong lòng ống dây phụ thuộc vào cường độ dòng điện (I), tổng số vòng dây (N), và chiều dài của ống dây (l), hoặc mật độ vòng dây trên một đơn vị chiều dài (n).
7. Có sự khác biệt nào giữa từ trường và cảm ứng từ không?
Từ trường là một dạng vật chất tồn tại xung quanh dòng điện hoặc nam châm. Cảm ứng từ là đại lượng vật lý dùng để định lượng, đặc trưng cho độ mạnh yếu và hướng của từ trường tại một điểm cụ thể. Cảm ứng từ là một thuộc tính của từ trường.
8. Tại sao việc nắm vững các công thức tính cảm ứng từ lại quan trọng?
Việc nắm vững các công thức này giúp học sinh giải quyết các bài toán vật lý, hiểu rõ nguyên lý hoạt động của nhiều thiết bị điện tử, và là nền tảng cho các kiến thức chuyên sâu hơn về điện từ học trong tương lai.
9. Dòng điện tròn tạo ra từ trường có đặc điểm gì tại tâm của nó?
Tại tâm của dòng điện tròn, vector cảm ứng từ có phương vuông góc với mặt phẳng chứa vòng dây và chiều xác định theo quy tắc vào Nam ra Bắc.
10. Có mẹo nào để nhớ các quy tắc xác định chiều cảm ứng từ không?
Cách tốt nhất là thực hành nhiều với các quy tắc như nắm tay phải hoặc quy tắc vặn nút chai. Liên hệ với thực tế như khi vặn vít để vít đi vào hoặc đi ra cũng giúp ghi nhớ quy tắc này dễ hơn.
